矿用刮板输送组件配套链条结构

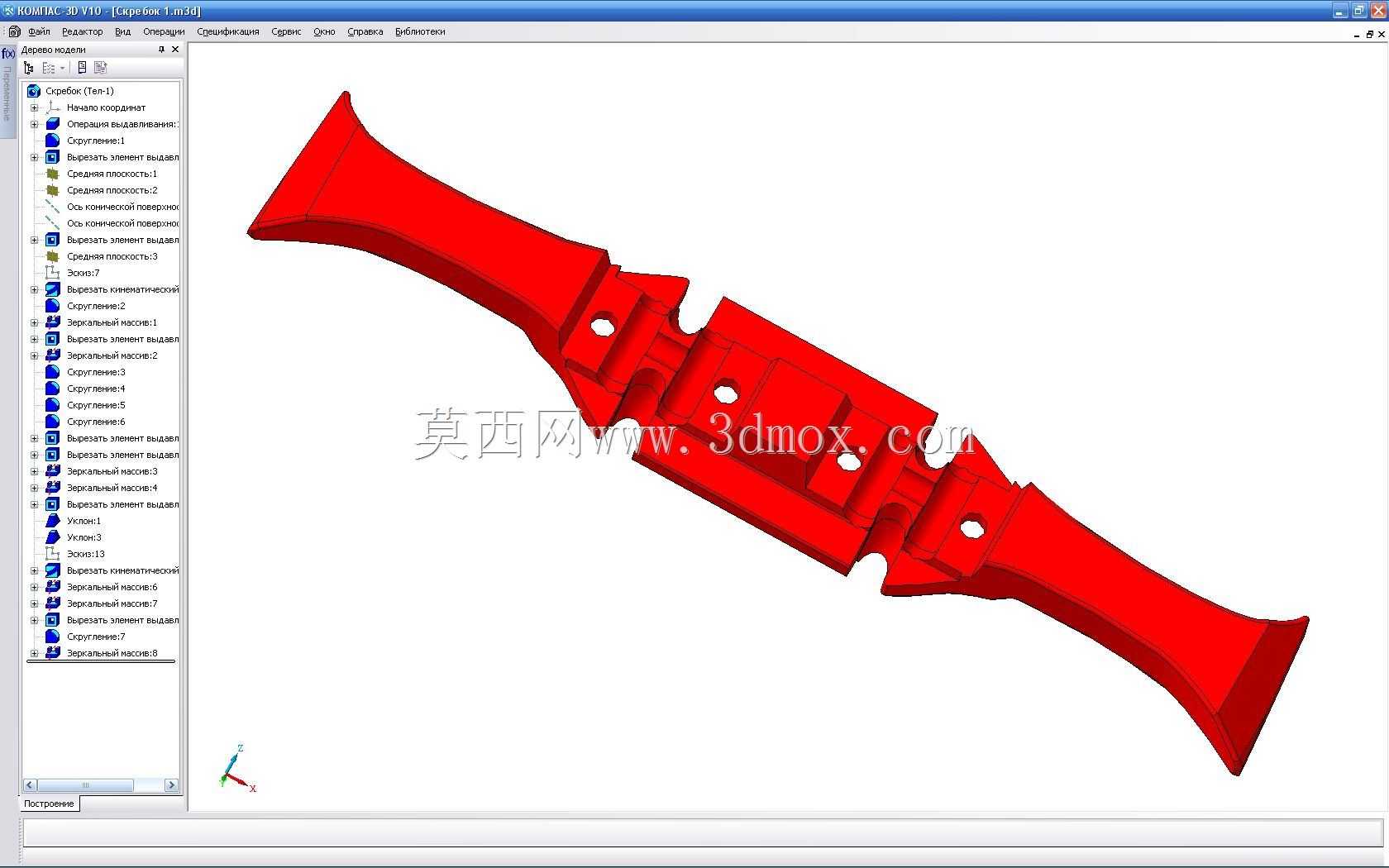

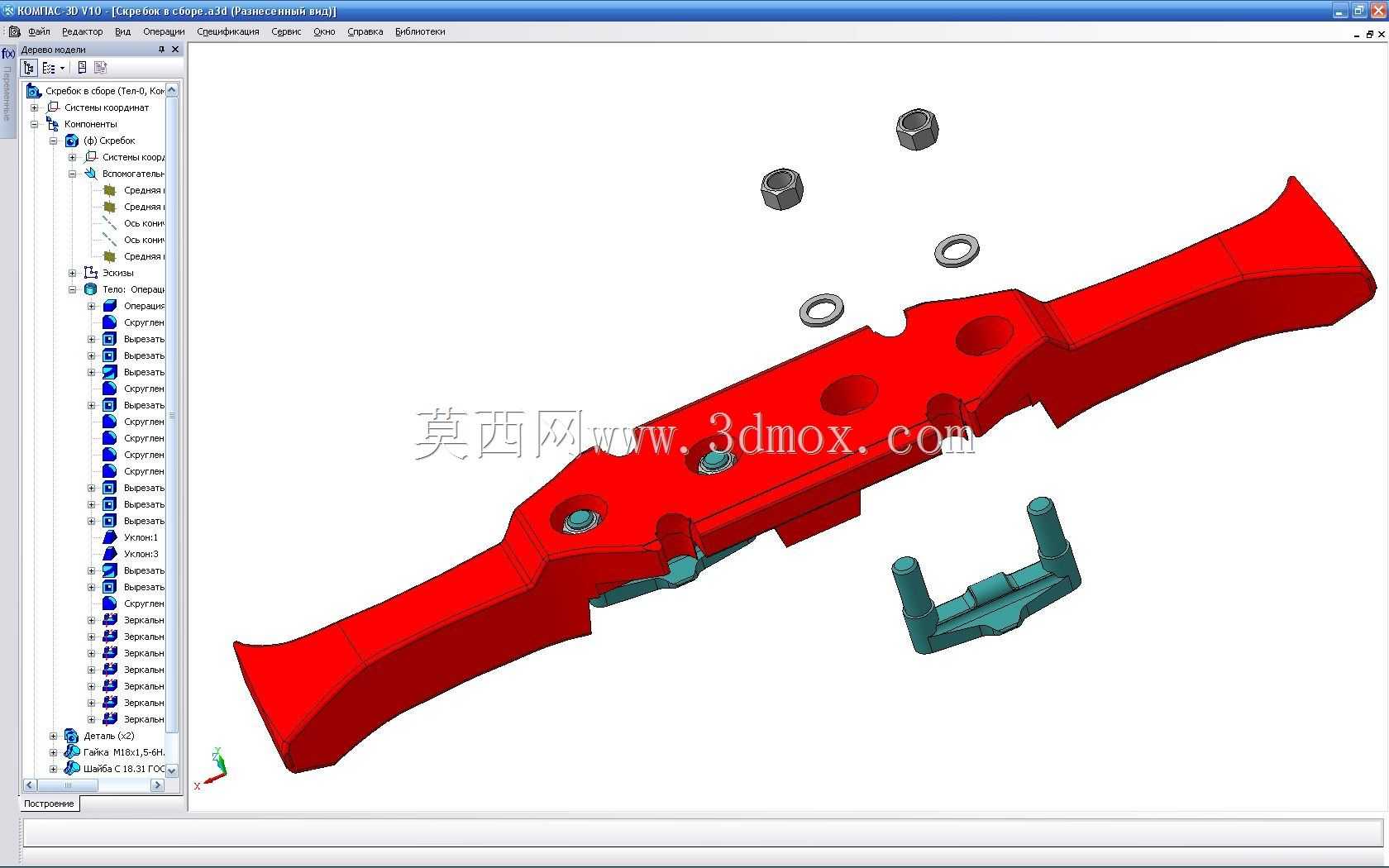

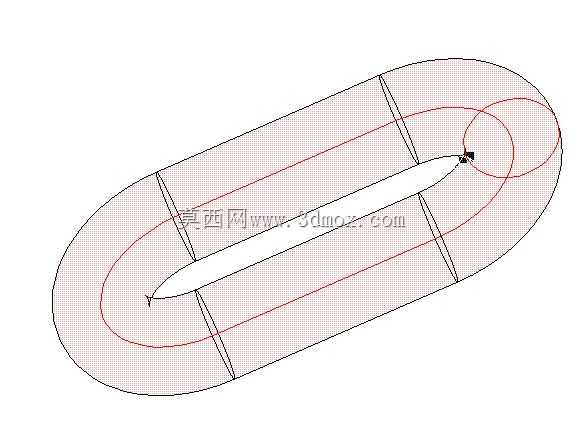

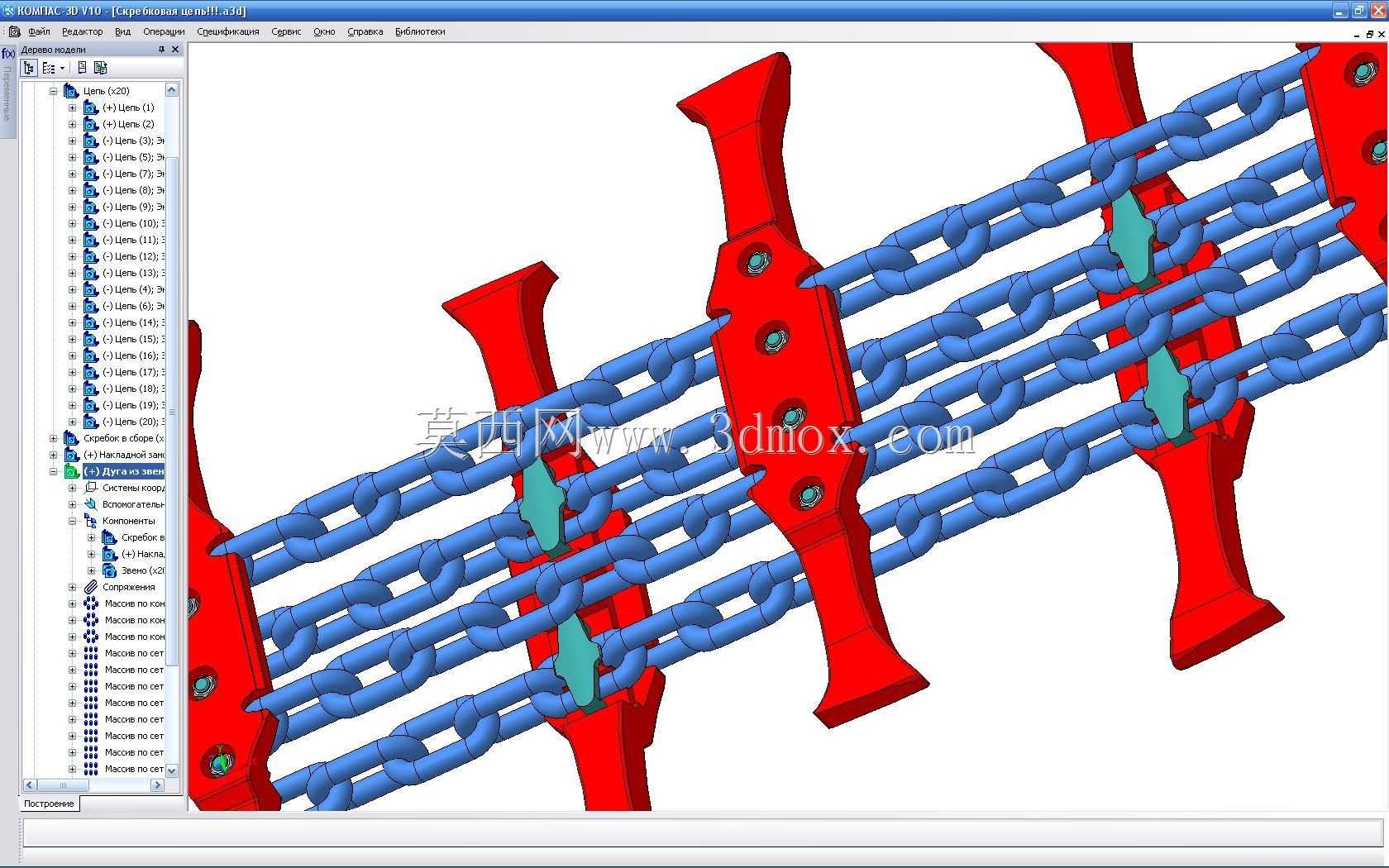

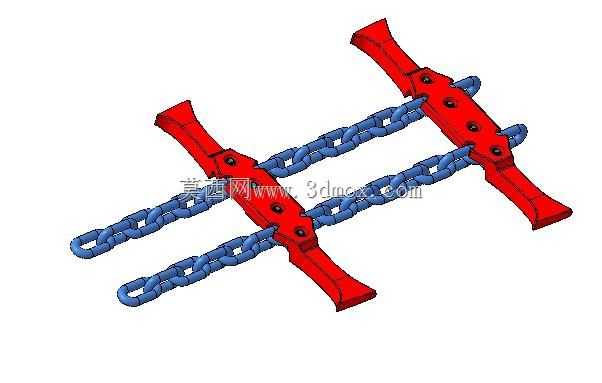

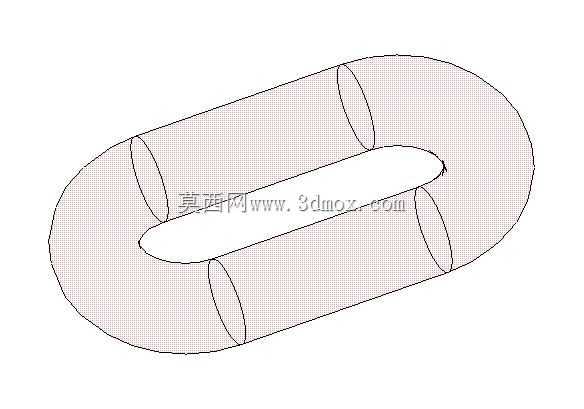

这款链条结构主要适配井下刮板输送机的牵引传动场景，作为综采工作面输送物料的核心牵引构件，需要同时承受落料冲击、满载拉拽以及中部槽的持续摩擦，设计阶段首先围绕重载工况的受力特性做了结构优化。链环采用闭合锻压成型的等截面圆弧过渡结构，避免直角应力集中，相邻链环的铰接间隙控制在合理范围，既保证弯曲绕行时的灵活性，又不会因间隙过大产生运行冲击，配套的红色刮板座通过螺栓与多排平行链环紧固，每处连接点都做了沉头孔设计，避免螺栓头外露与中部槽、物料发生剐蹭磨损。从安装边界来看，单组链环的节距匹配对应型号刮板输送机的链轮齿形，啮合时链环与链轮齿槽的接触面积经过校核，不会出现跳齿、卡滞问题，多排链条的平行度公差控制在毫米级，保证运行过程中刮板不会出现偏斜刮卡中部槽的情况。实际应用中，这类链条除了矿用输送场景，也可适配重型埋刮板输送机、斗式提升机的牵引需求，不同工况下可通过调整链环的材质热处理工艺适配不同载荷等级，比如磨蚀性强的物料输送场景，链环表面会做硬化处理提升耐磨性能。设计时还考虑了维护更换的便捷性，刮板座与链条的连接采用标准紧固件，井下作业时无需专用工具即可完成磨损刮板的快速更换，链环之间的铰接位置预留了润滑脂存储间隙，可降低长期运行的铰接磨损速率。整体结构没有冗余设计，每个部件的受力路径都经过梳理，拉力从刮板座通过紧固件均匀传递到每一排链环上，避免单排链受力过载出现断链故障，链环的圆弧段尺寸经过反复校核，与链轮啮合时的接触应力控制在材料许用应力范围内，保证满载启动、急停工况下的结构可靠性。
