带手轮调节的步进电机方向导向结构

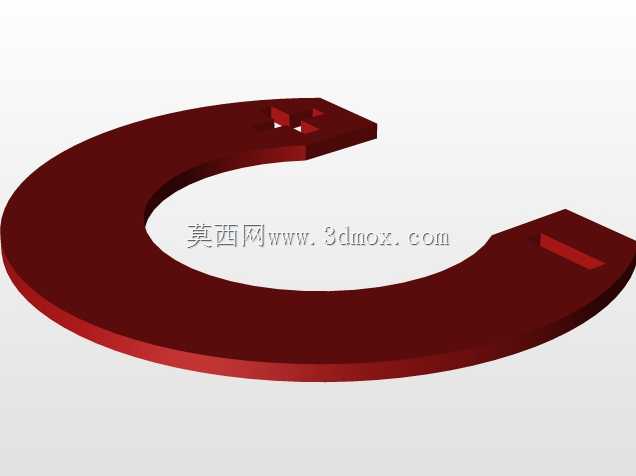

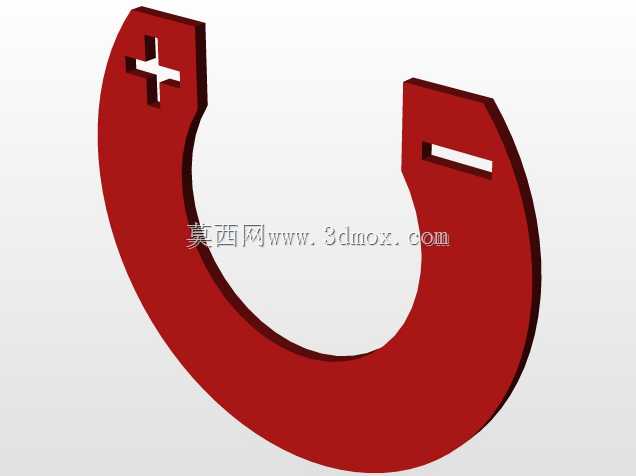

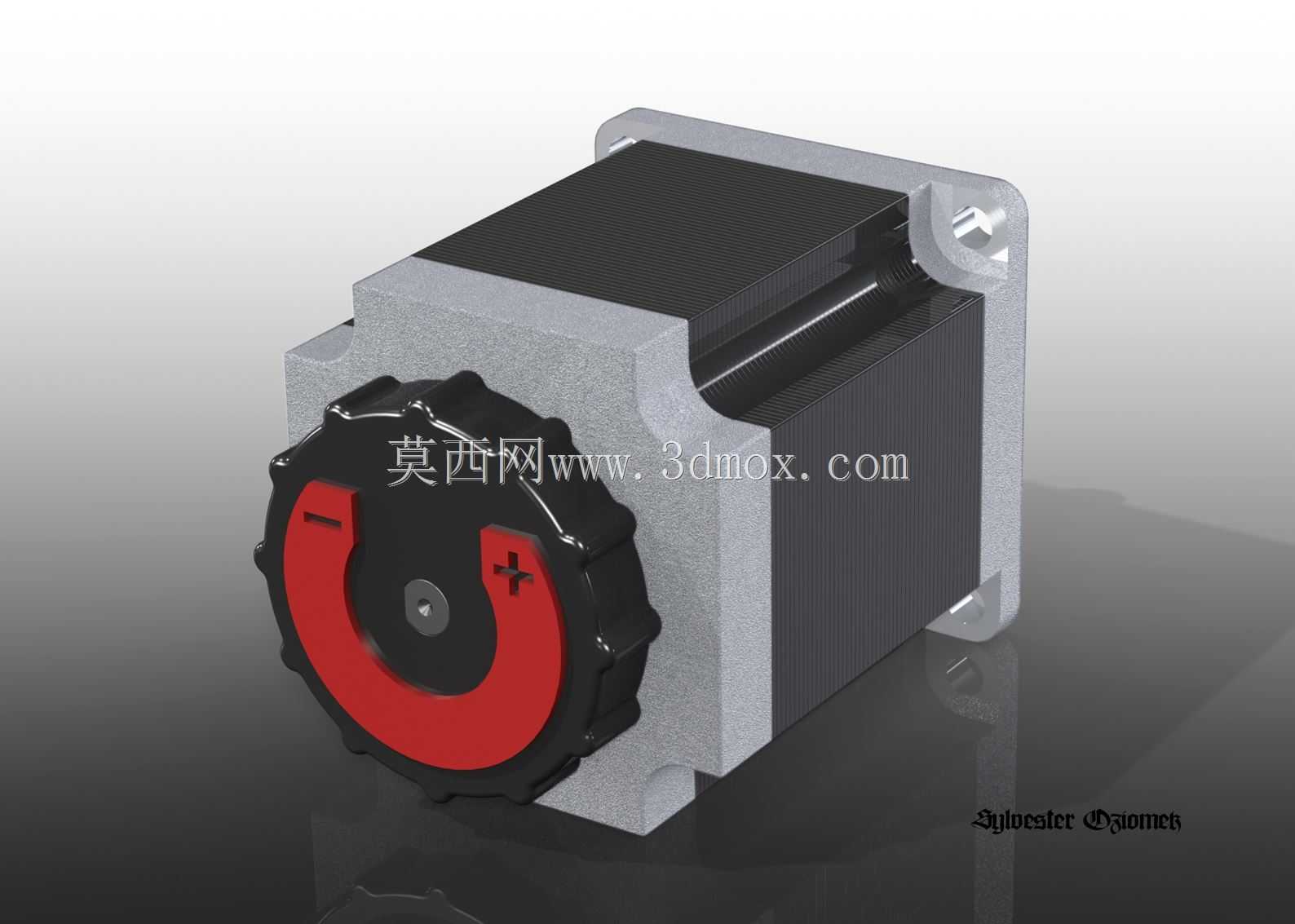

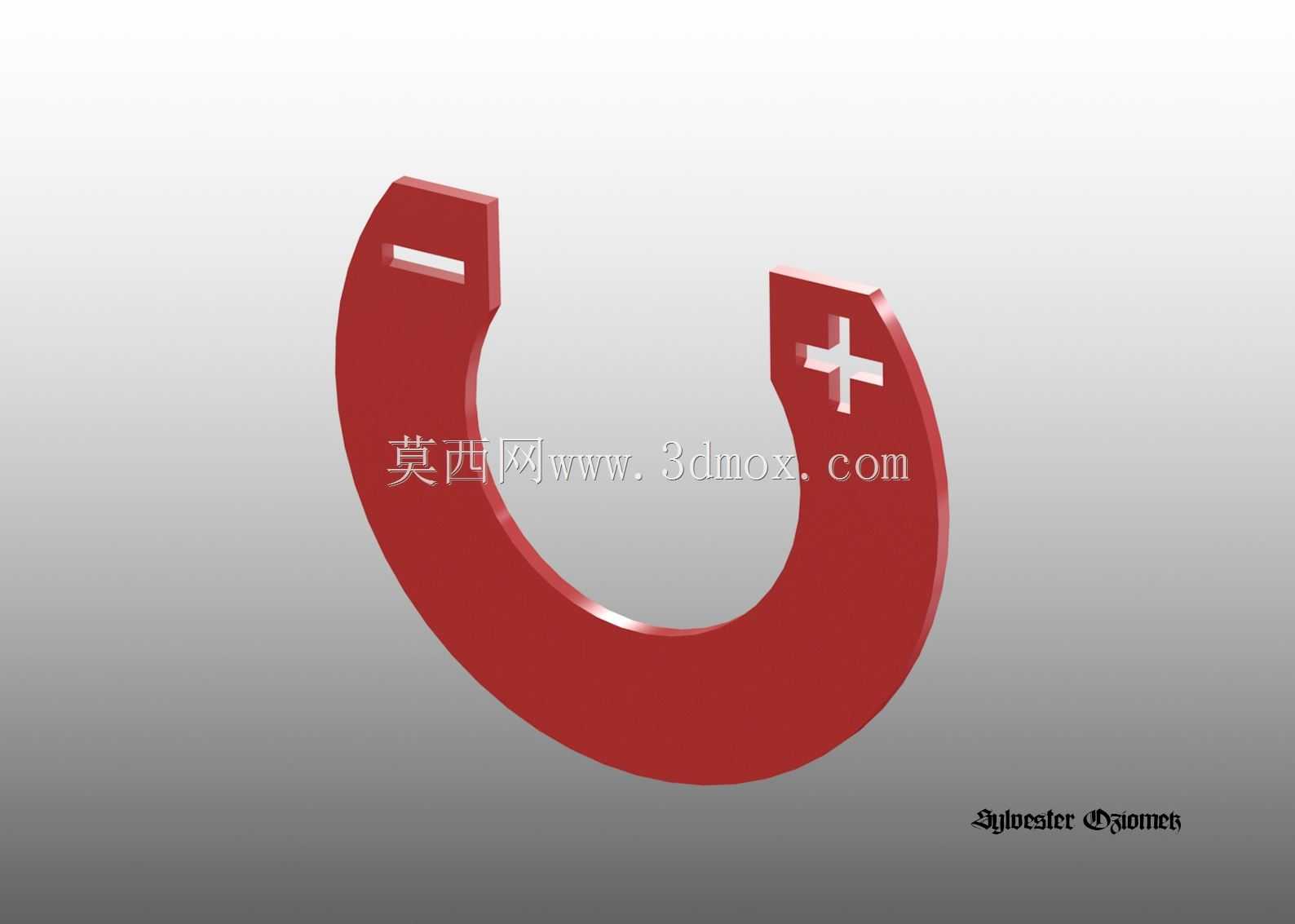

在小型数控设备的调试与日常操作场景中，步进电机的微调进给一直是一线操作人员反馈较多的痛点——常规步进电机仅能通过控制系统发送脉冲实现位移调整，在设备初次对刀、加工原点校准、小范围行程修正这类需要手动介入的环节，往往需要反复切换操作模式、输入脉冲参数，调试效率偏低，尤其在桌面级数控路由设备的使用场景中，这类手动微调的需求占比甚至能达到设备操作总时长的三成以上。这款带方向导向调节结构的步进电机，正是针对这类实际使用痛点完成的结构优化设计，核心是在步进电机的输出端侧集成了带刻度标识的手轮调节组件，同时配套设计了方向导向的安装限位结构，让操作人员无需切换电控模式，就能直接通过手轮完成电机轴的小范围转动调整，适配3D打印、小型铣削加工的手动调试需求。从结构设计逻辑来看，手轮组件采用了防滑的外缘齿形结构，表面做了正负方向的醒目标识，操作人员转动手轮时能直观判断进给方向，避免调试阶段的方向误操作；手轮与电机轴的连接部位做了同轴度限位设计，保证手动转动时的传动精度不会出现旷量，不会因为附加手轮结构影响步进电机本身的传动刚性。安装边界层面，这款结构完全兼容标准法兰安装尺寸的步进电机安装位，原有设备无需改动安装孔位、连接结构就能直接替换使用，导向结构的设计同时兼顾了安装时的定位导向，装配时能快速对准安装基准，减少装配环节的调整时间。在实际功能表现上，附加的手轮结构不会干扰步进电机的正常电控运行，电控驱动时手轮不会随电机轴同步转动，避免运行过程中手轮剐蹭周边管线、结构件的风险；手动调节时的阻尼感经过适配调整，既不会因为阻尼过松导致调节时出现过冲，也不会因为阻尼过大增加操作人员的调节力度，适配长时间调试操作的使用需求。这类结构尤其适合小型数控雕刻、桌面级加工设备的改装与原厂配套，能大幅降低设备调试阶段的操作复杂度，让没有太多数控操作经验的使用者也能快速完成原点校准、位置微调这类基础操作，同时导向结构的设计也提升了电机安装时的定位精度，减少装配误差带来的传动偏差。
