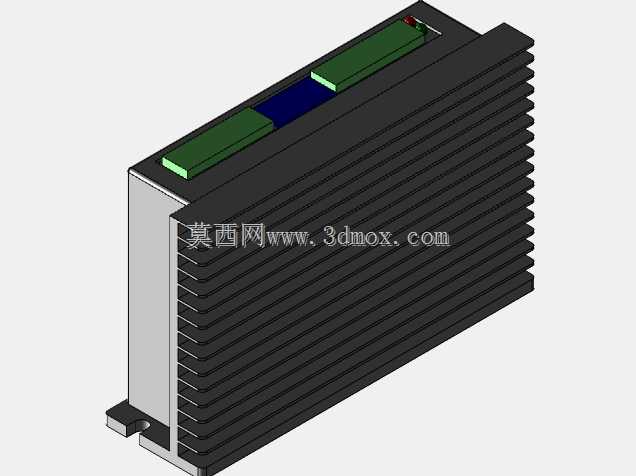

DQ542MA两相步进电机驱动装置结构设计

在桌面级数控雕刻机、小型3D打印设备、轻载线性滑台模组、非标自动化分拣工位这类对步进电机运行平稳性有明确要求的应用场景里，适配两相混合式步进电机的驱动单元是整套运动系统的核心电控部件，这款DQ542MA驱动装置的结构设计，完全围绕工业现场安装、散热、接线运维的实际需求展开。从外形结构来看，整机采用拉伸铝型材作为主体散热壳体，壳体外侧排布等间距平行散热齿，齿高与齿间距经过热阻核算，在自然对流冷却条件下，可满足额定电流输出工况下的热量散逸需求，无需额外加装强制风冷附件即可适配大部分密闭电控柜内的安装环境。壳体底部预留带安装孔的固定支脚，支脚孔位间距符合主流步进驱动器的通用安装尺寸规范，可直接替换同规格老旧驱动单元，无需重新在设备安装板上打孔定位，降低现场改造的加工工作量。接线端口采用侧置排布设计，强电动力输入、电机绕组接线、弱电信号接口分区布置，避免动力线与脉冲方向信号线近距离平行排布带来的信号干扰问题，端口处预留压线端子的操作空间，接线时无需额外弯折线缆即可完成端子紧固，日常运维排查线路时也能快速区分不同功能的接线回路。从功能实现的结构匹配来看，驱动板内置的电流调节、细分设置拨码开关，在壳体对应位置预留了操作开孔，无需拆开壳体即可完成运行参数的拨码调整，开孔处做了限位凸台，避免拨码操作时工具误触周边电路元件。壳体两端采用端盖封板结构，端盖与型材壳体通过卡扣加紧固螺丝的方式连接，既保证壳体的结构强度，也能在需要检修内部电路时快速拆开端盖，无需破坏整体散热结构。在安装边界设计上，整机的外形轮廓做了倒角处理，避免安装时尖锐边角划伤操作人员或线缆绝缘层，散热齿的端部做了钝化处理，日常拆装挪动时不会割手。设备的整体厚度控制在适配标准DIN导轨安装与平板安装的兼容范围内，既可以通过配套卡扣固定在电控柜的标准导轨上，也可以通过底部支脚直接螺丝固定在设备安装板上，适配不同设备的电控安装空间要求。在实际应用场景中，这类驱动装置常安装在设备电控仓的侧边位置，靠近步进电机的接线端可缩短动力线长度，降低线路压降带来的扭矩损失，靠近控制器的信号端可缩短脉冲信号线长度，减少外部电磁干扰对脉冲信号的影响，结构设计时特意将信号接口与动力接口分置壳体两侧，正好匹配这种接线布局需求，让柜内走线更加规整，减少线缆弯折带来的老化风险。壳体表面做了黑色氧化处理，既提升铝型材的表面耐腐蚀性能，也能增强表面热辐射能力，进一步提升散热效率，在长时间连续运行的工况下，壳体表面温度可稳定控制在电子元件允许的工作温度范围内，避免过热导致的输出电流降额、电机运行抖动等问题。从结构设计的细节来看，壳体内部预留了电路板安装定位柱，电路板通过螺丝固定在定位柱上，与壳体散热面之间预留导热垫填充间隙，将功率元件产生的热量直接传导到铝型材壳体上，避免热量在电路板局部堆积，提升长期运行的可靠性。端口处的接线端子采用带锁止结构的插拔式端子，接线时可将端子拔出完成压线后再插回原位，大幅降低狭小电控柜内的接线难度，端子锁止结构可避免设备运行过程中震动导致的接线松脱问题，适配有一定震动的工业设备安装场景。
