盘头内六角M5粗牙长螺栓结构设计

在各类紧凑型机械装配场景里，这类盘头内六角螺栓的使用频率一直很高，尤其是在安装空间局促、对连接件头部外露高度有严格限制的工位上，盘头结构的优势会体现得非常明显。不同于沉头螺栓需要预先加工适配的沉孔来保证头部与安装面齐平，盘头结构的螺栓可以直接在平面安装位锁紧，头部的大接触面积能有效分散锁紧时的压应力，避免在铝合金、工程塑料这类低硬度被连接件表面压出凹痕，破坏安装面的平面度。

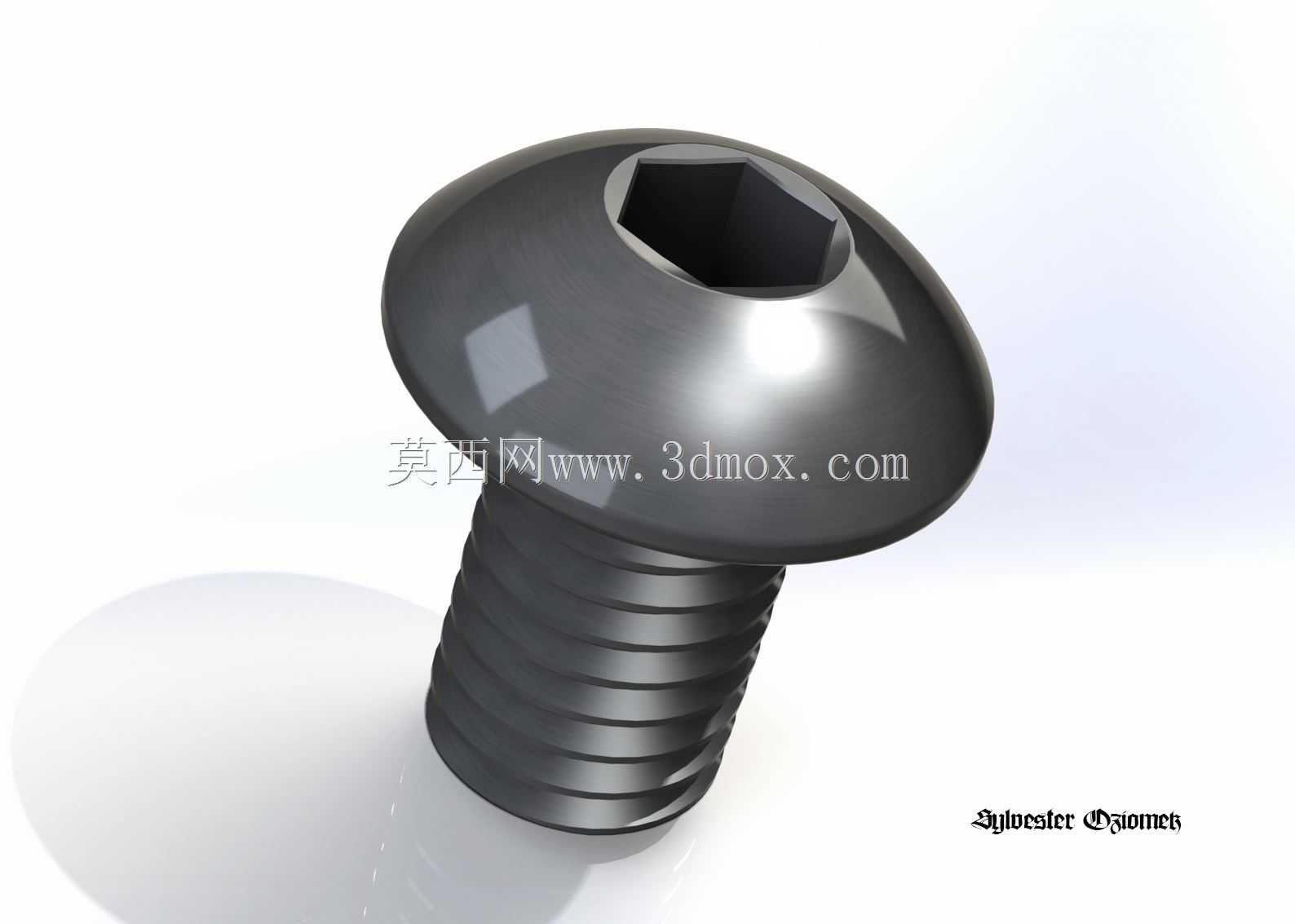

这款M5规格的粗牙螺栓，螺纹长度设置为8mm，适配总厚度在4mm到7mm之间的叠层连接件锁紧需求，粗牙螺纹的螺距更大，装配时的拧入效率更高，同时螺纹牙的抗剪切强度优于同规格细牙螺纹，在承受振动载荷的连接工位上，更不容易出现滑牙、螺纹脱扣的失效问题。头部采用内六角驱动结构，配套3mm规格的内六角扳手施力，相比十字槽、一字槽的驱动形式，内六角结构可以承受更大的锁紧扭矩，施力时不容易出现打滑脱槽的问题，即使是多次反复拆装的维护工位，驱动槽也不容易出现磨损变形，能长期保持稳定的拆装性能。

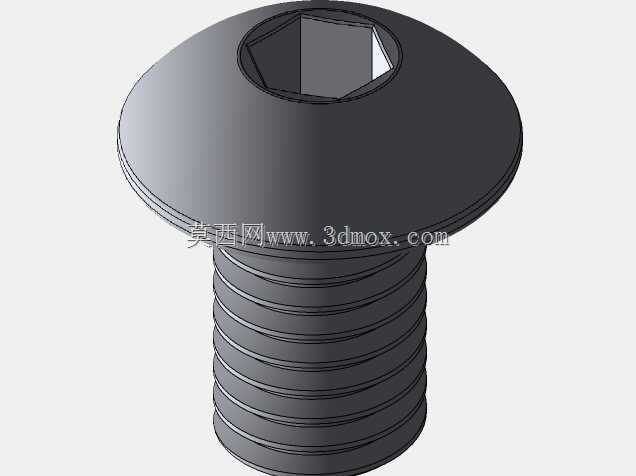

设计这类紧固件的三维模型时，首先要严格遵循ISO相关标准的尺寸公差要求，螺纹部分的牙型角、大径小径尺寸、螺距误差都要控制在标准允许的范围内，保证模型导出工程图后可以直接用于机加工或者采购选型，不会出现实物与装配位干涉的问题。头部的球面过渡结构要做平滑的圆角处理，避免应力集中在头部与螺杆衔接的位置，在承受交变拉压载荷时，这个位置是应力集中的高发区，合理的圆角过渡可以大幅提升螺栓的疲劳强度。内六角驱动槽的深度要匹配标准扳手的插入深度，槽口的边缘要做微小的倒角，既方便扳手快速对准插入，也能避免热处理时槽口边缘出现应力裂纹。

在实际装配应用中，这类螺栓常被用于小型机械的外壳拼接、电气元件安装座固定、自动化设备的薄板护板锁紧等工位，安装时不需要额外加工沉孔，只需要在被连接件上加工直径5.2mm左右的光孔，就可以直接穿入螺栓配合螺母锁紧，或者直接拧入预制的M5螺纹孔中完成固定。盘头的下表面要保证足够的平面度，锁紧时可以和被连接件表面充分贴合，不会出现偏载导致的锁紧力不均问题。建模过程中要注意螺纹收尾部分的退刀结构处理，不能让螺纹直接延伸到头部衔接位置，要预留足够的退刀长度，符合实际加工的工艺要求，避免模型和实际加工工艺脱节，导致后续生产出的零件无法正常装配。
