90度转角RCA转SCART音视频转接外壳

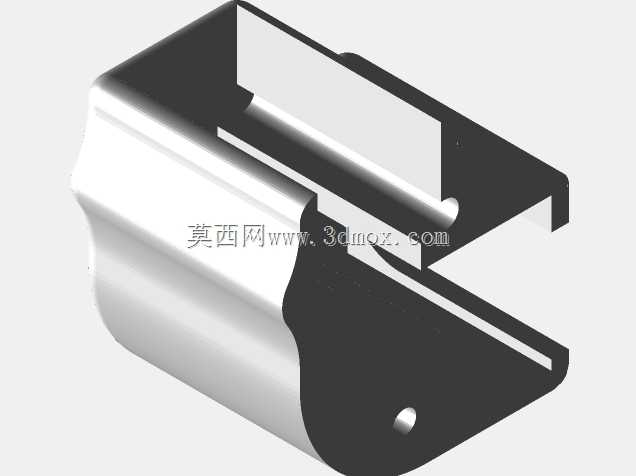

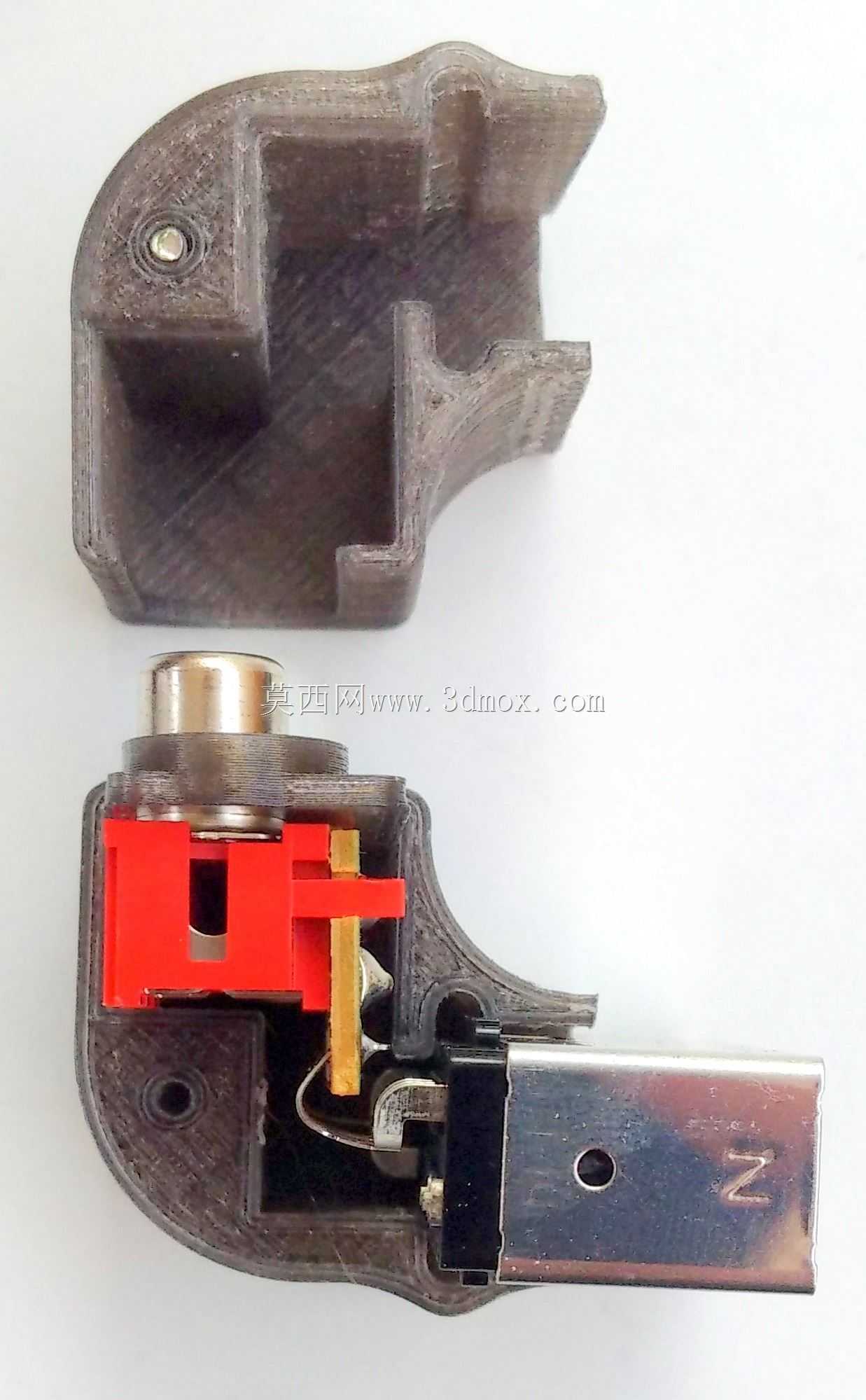

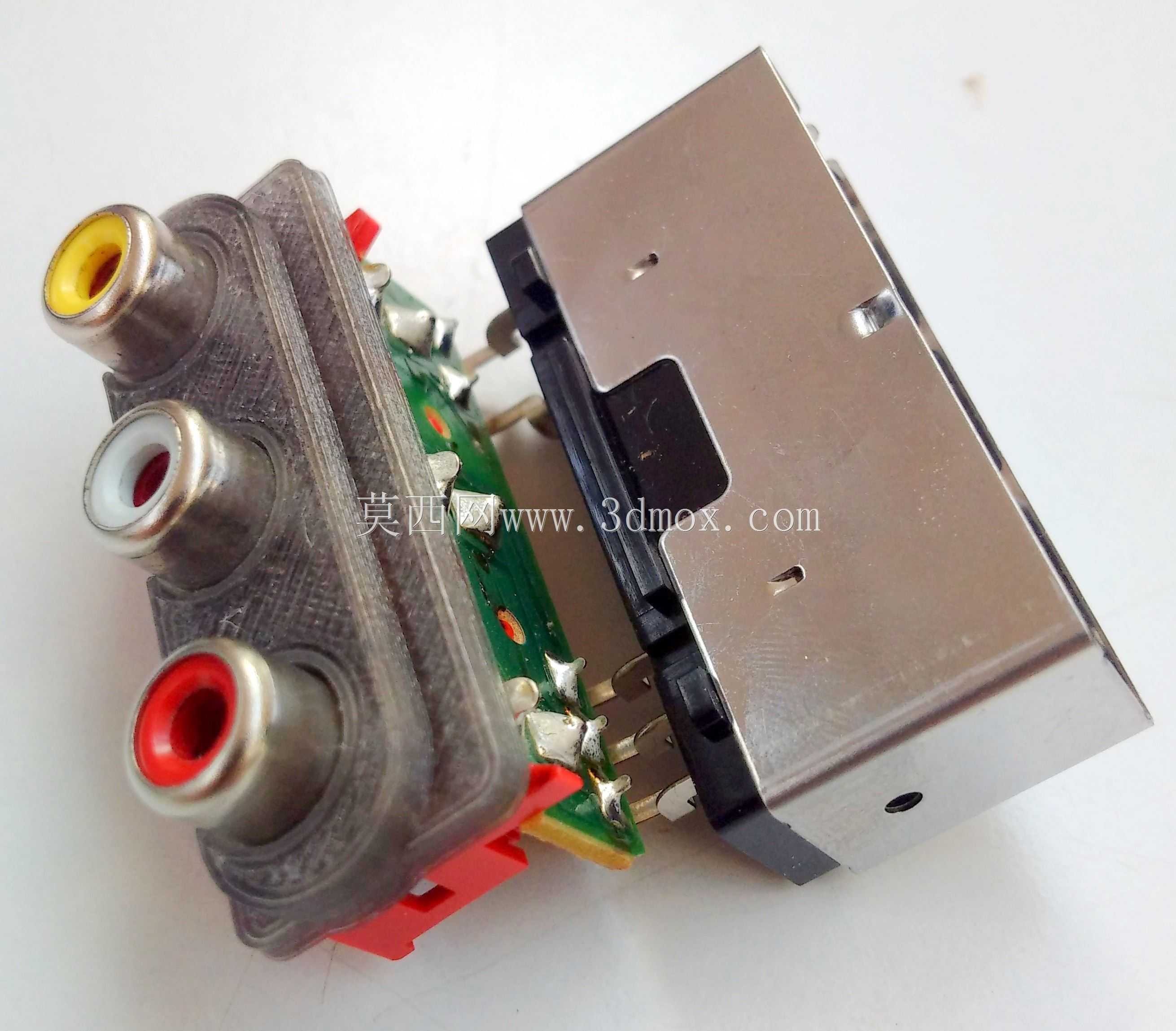

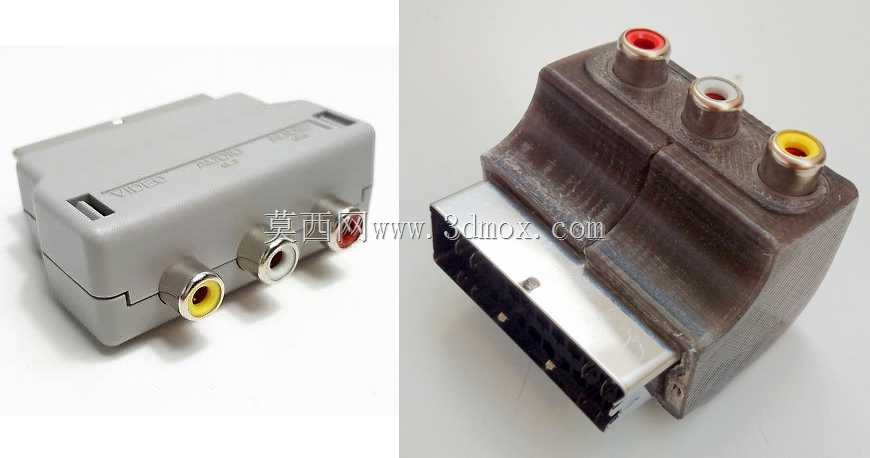

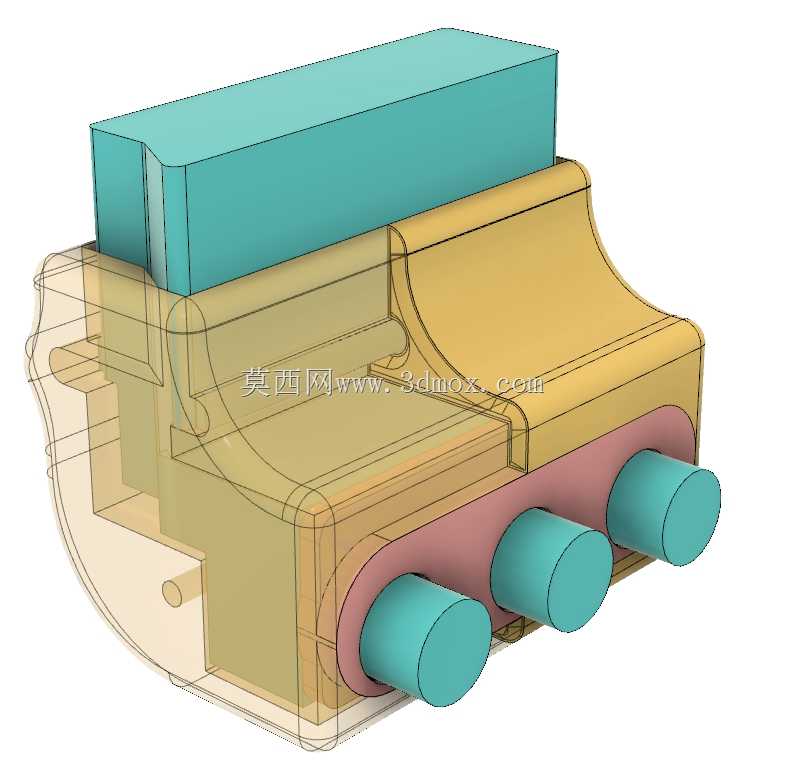

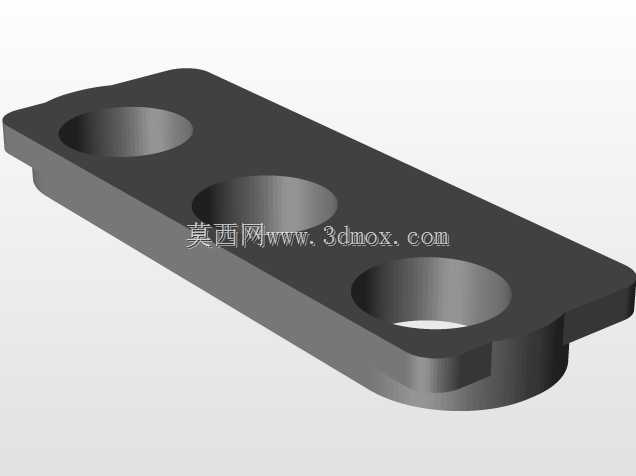

这款转角转接外壳主要面向老旧影音设备的连接适配场景，针对Wii这类游戏主机搭配小尺寸老式电视使用时，常规直插式SCART转RCA转接器会被电视背部支架、墙面凸起遮挡，无法完全插入接口的痛点设计，通过90度弯折的结构改变转接器出线方向，避开安装空间的干涉区域，解决狭小空间内的接口对接难题。外壳整体采用分体式扣合结构，不需要额外螺丝固定即可完成组装，内部预留了转接电路板的安装卡槽，三个RCA母座的安装位按照标准音视频接口间距排布，分别对应复合视频、左右声道的信号传输，接口外圈做了加厚凸台设计，提升频繁插拔时的结构强度，避免母座松动导致的接触不良。SCART公头端的外壳边缘做了贴合金属插头轮廓的让位设计，安装后金属插头完全嵌入外壳内部，不会出现晃动间隙，公头伸出长度控制在标准SCART接口插入深度范围内，既保证插合到位，又不会因为过长导致外壳与电视接口周边结构产生干涉。外壳的弯折处做了均匀的壁厚过渡，避免3D打印过程中出现应力集中导致的开裂，内壁设置了多条加强筋，既可以提升整体抗弯折强度，又能作为内部电路板的定位支撑，不需要额外打胶即可固定内部元件位置。在安装边界上，外壳整体宽度与标准SCART插头宽度一致，90度弯折后RCA端的整体高度控制在常规电视背部接口预留空间范围内，不会遮挡相邻的其他接口，三个RCA接口的朝向与SCART插头插入方向垂直，插装后线缆顺着墙面或者电视支架的间隙延伸，不会因为线缆弯折角度过大导致信号传输中断。这类转接外壳不需要开模制作，通过3D打印即可快速生产，适配不同用户的个性化安装空间需求，用户可以根据自己的设备接口周边结构调整外壳的弯折角度、接口排布位置，解决常规市售转接器无法适配特殊安装空间的问题，外壳表面不需要做额外的喷涂处理，打印完成后去除支撑即可直接组装使用，分体式的结构也方便后期内部转接电路出现故障时拆开维修，不需要整体报废。
