相机供电线缆抗拉杜邦接头加固结构

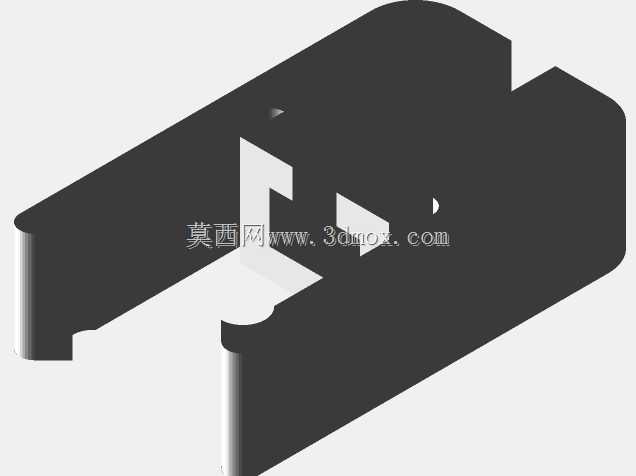

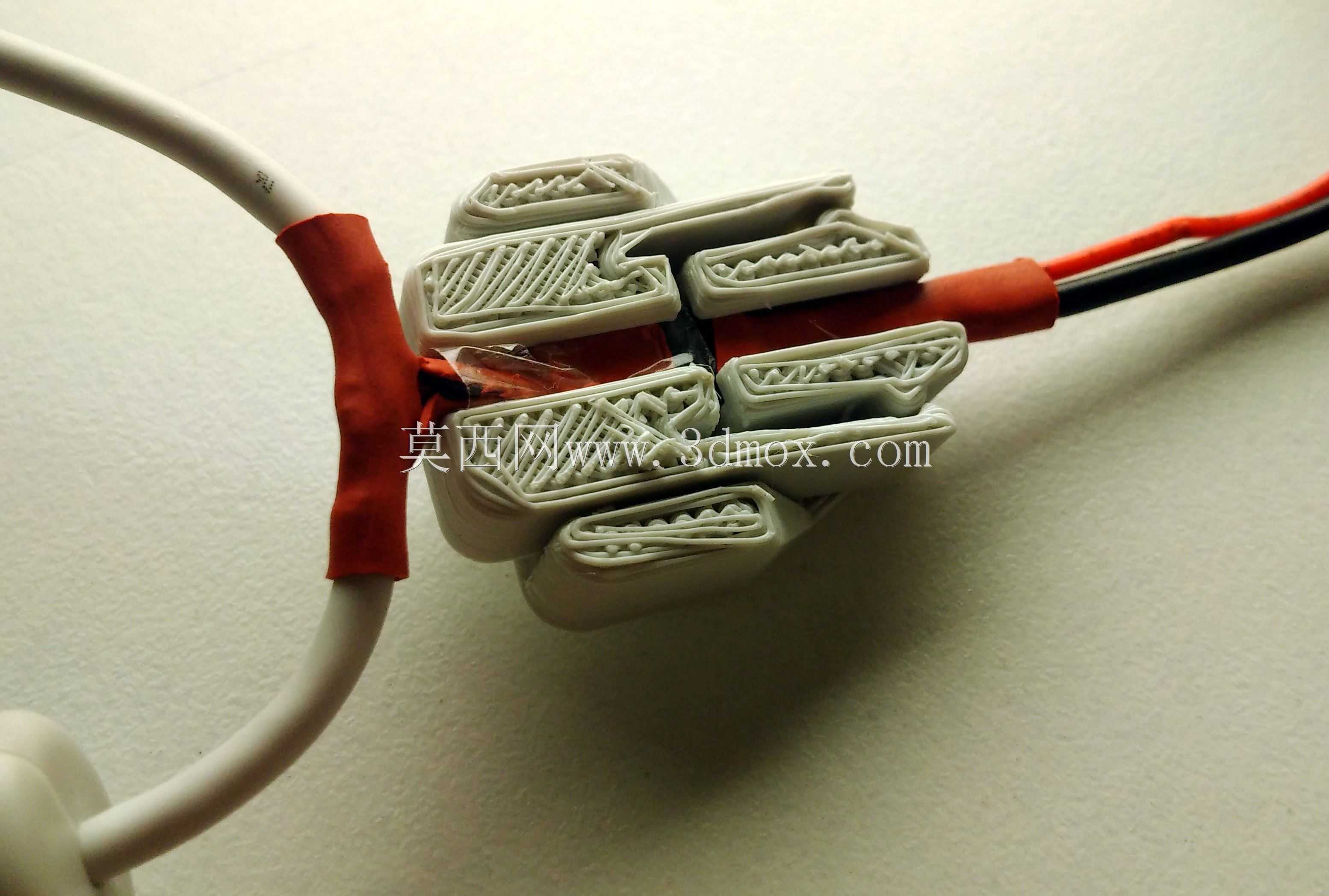

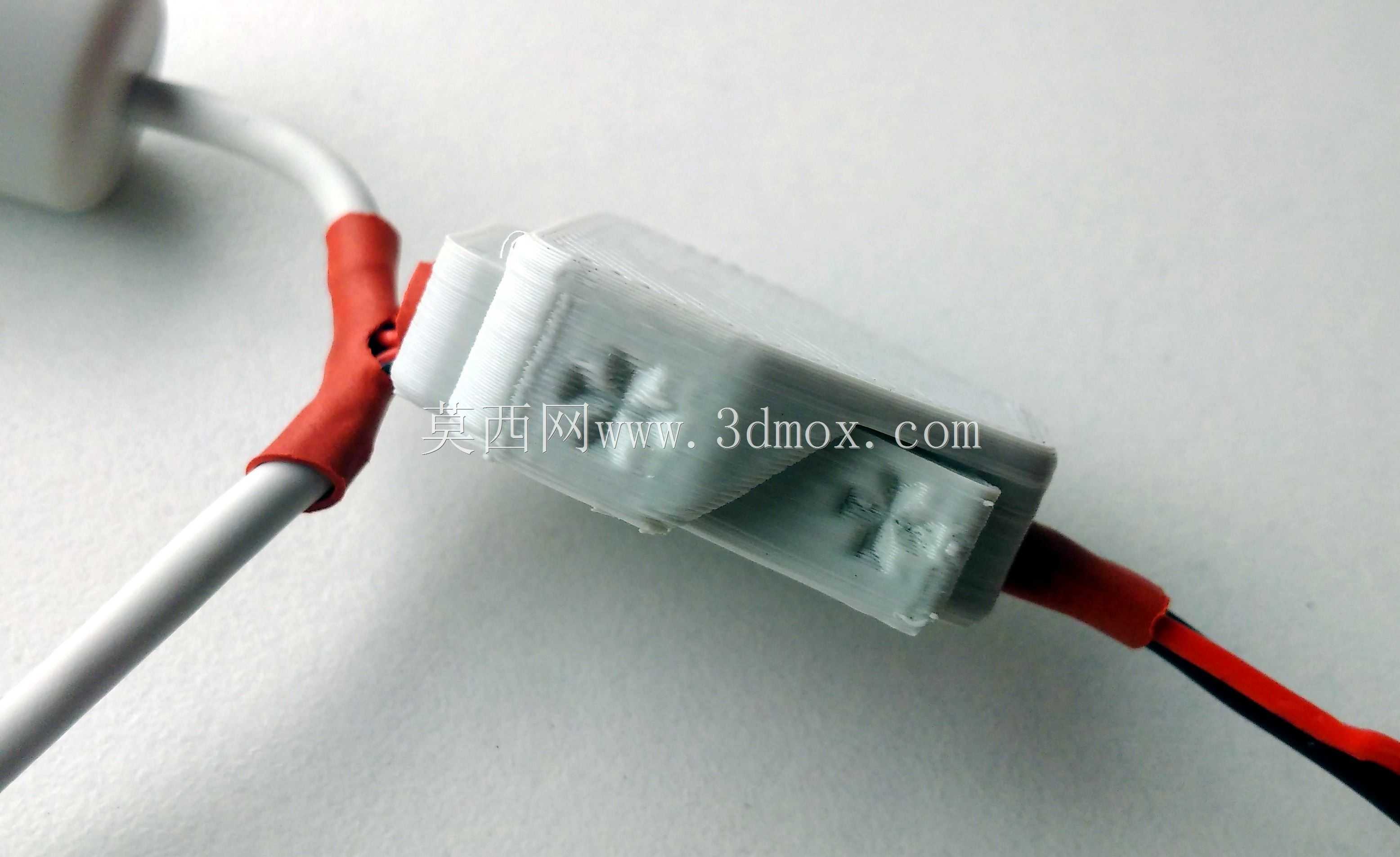

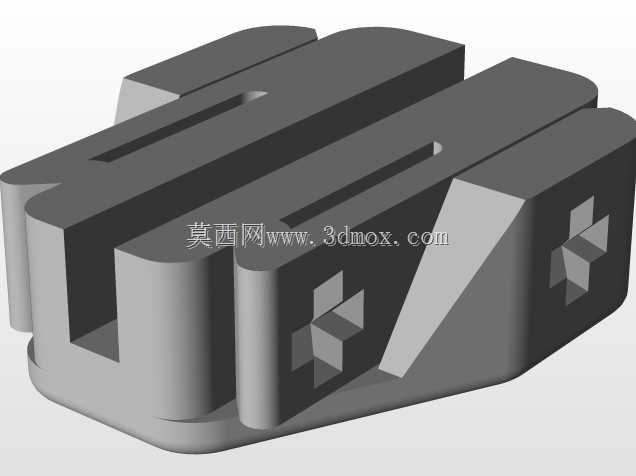

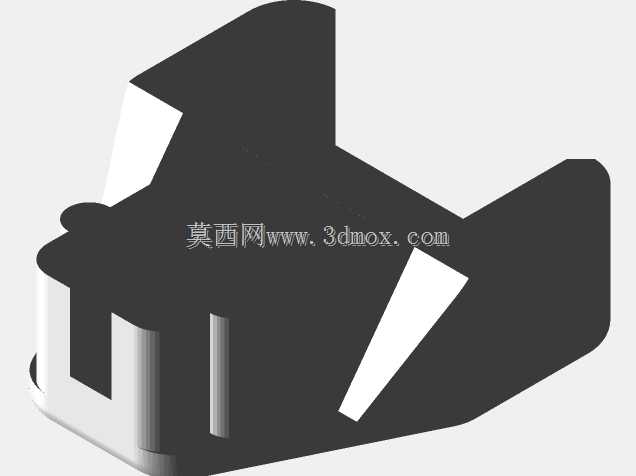

日常便携影像设备外场录制场景中，常遇到原装供电接口抗拉扯性能不足的问题——当拍摄机位临时调整、线缆被行人或设备剐蹭拉扯时，普通杜邦公母插接头很容易出现松脱，直接导致录制中断、素材损坏，尤其在长时间定点记录、户外跟拍这类无法全程值守盯守线缆的工况下，接头松脱带来的素材损失往往难以挽回。这款加固结构正是针对这类实际痛点设计，核心作用是包裹卡合在杜邦接头外侧，同时对两端进出的线缆形成握持固定，将拉扯外力直接传导到结构件本身，避免插针与母座的接触部位承受拉力。从结构设计逻辑来看，整体采用上下对合的卡扣式构型，内侧对应杜邦接头的外形做了仿形卡槽，能够完全嵌合常规杜邦接插件的塑料本体，限制接头在结构内部的窜动；两端的出线位置做了带防滑齿纹的收束槽，线缆卡入后配合绝缘胶带缠绕固定，可承受远大于杜邦插针接触保持力的轴向拉力，不会出现线缆被拽出、接头松脱的情况。结构外侧做了多道凹凸加强筋，既可以提升整体刚性，避免卡扣受力开裂，也能增加手持插拔时的摩擦力，方便日常拆装维护。考虑到实际安装的边界条件，结构整体尺寸完全匹配标准2P杜邦接头的外形，安装后不会额外占用过多布线空间，在相机狭小的电池仓旁、便携设备的侧边出线位置都能顺利布置，不会和周边的机身结构、固定支架产生干涉。打印成型时需要注意卡槽面的朝向，带开槽的成型面朝向打印平台放置，可保证内侧卡槽的尺寸精度，让接头嵌合后没有旷量；由于结构和打印床的接触面积偏小，成型时可添加辅助筏板来提升首层附着力，避免翘曲变形，桥接部位适当降低打印速度、增加重叠率，就能保证卡扣部位的强度满足使用要求。实际使用中，该结构不仅可用于相机USB供电改造的接头加固，也可适配其他采用同规格杜邦接头的低压供电、信号传输线束，在小型电子设备改装、桌面原型搭建、临时布线场景中都能发挥作用，解决小规格接插件抗拉力不足的共性问题。
