适配常规橡皮的3D打印保护套结构

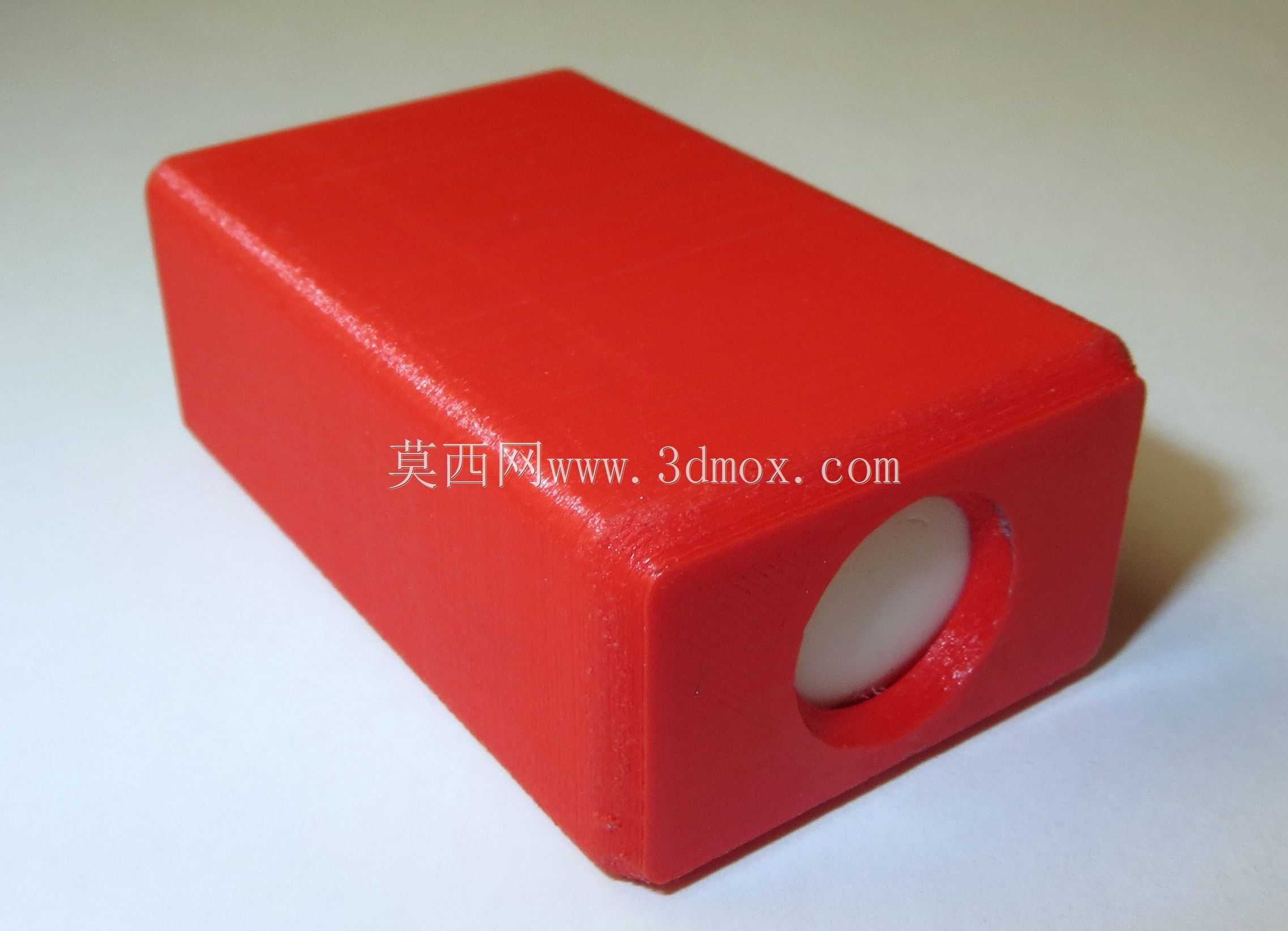

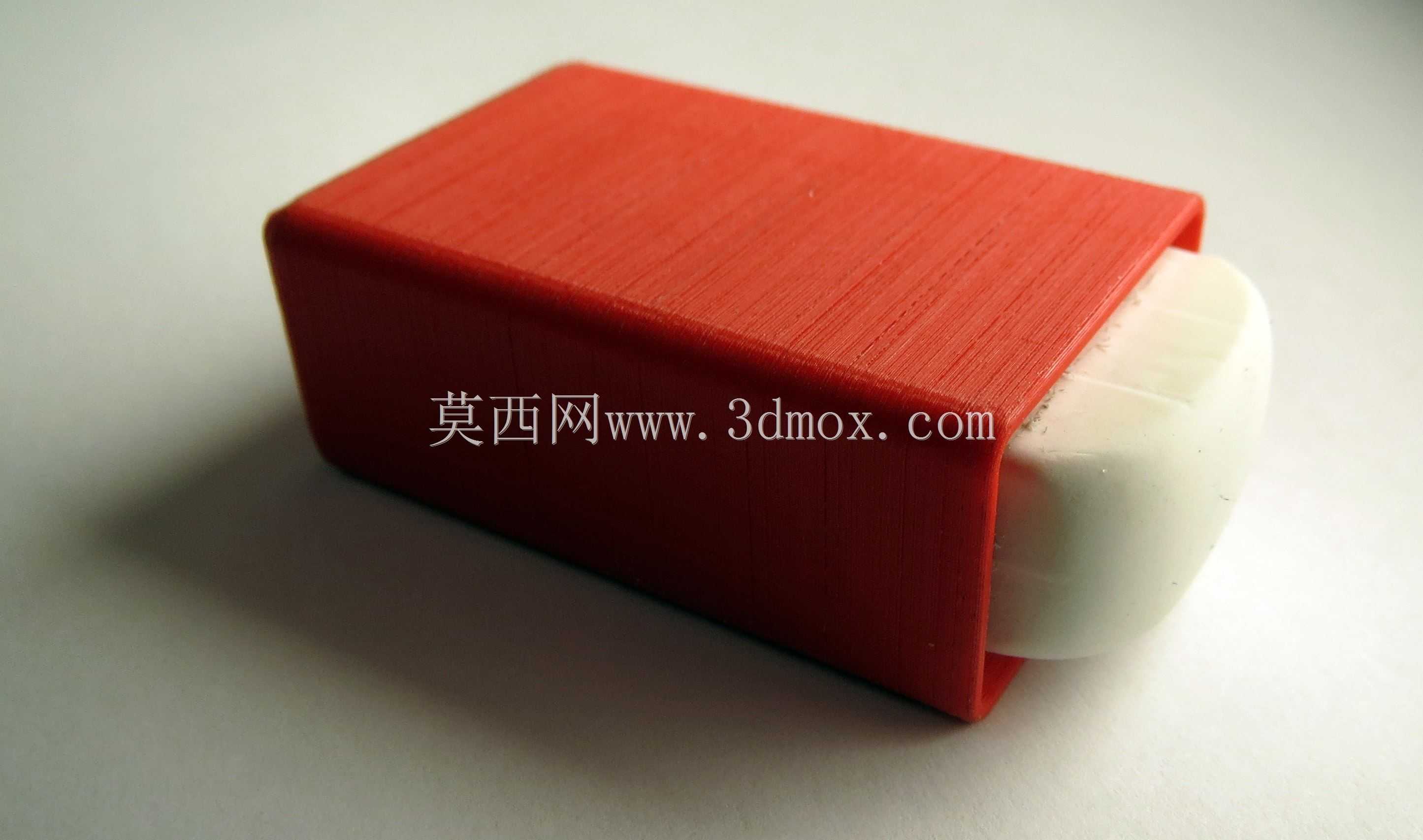

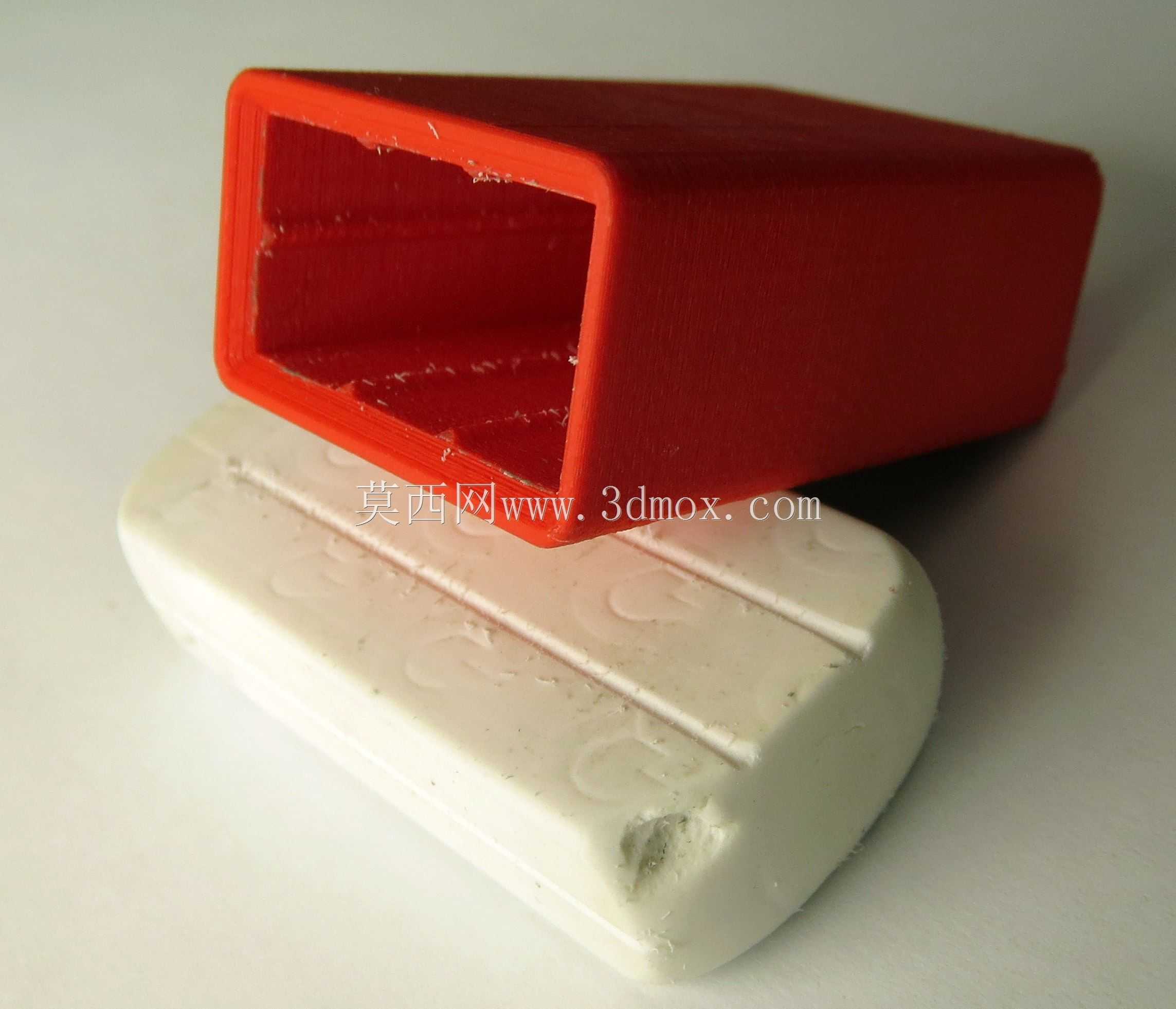

日常办公与学习场景中，橡皮作为高频使用的涂改文具，常因裸露放置出现表面沾污、边角磕碰缺损、携带时蹭脏笔袋内其他物品的问题，这款适配常规尺寸橡皮的3D打印保护套，正是针对这类实际使用痛点开发的功能性小结构件。从实际使用需求出发，该保护套采用一端开口的抽拉式套壳结构，套体内腔做了与橡皮外形匹配的矩形限位设计，橡皮装入后不会在套内随意晃动，使用时只需将橡皮从开口端推出合适长度即可，不用时推回套内，能完全包裹橡皮的外露工作面，既避免橡皮表面沾染灰尘、笔屑，也能防止橡皮与钥匙、笔类金属部件摩擦造成的边角碎裂，大幅延长整块橡皮的完整使用寿命。设计过程中优先考虑了FDM3D打印的工艺适配性，套体壁厚统一设置为2mm，这个厚度参数既能保证打印完成后套体拥有足够的结构强度，日常挤压、跌落不会出现开裂变形，同时也不会因壁厚过大造成打印耗材浪费、打印时长增加的问题。套体内壁做了微幅的过盈配合设计，初始装配时橡皮推入的阻尼感稍强，这一设计是考虑到橡皮在使用过程中会因不断磨损外径缩小，初始的过盈量能在橡皮整个使用周期内都保持足够的抱紧力，避免橡皮在套内打滑、使用时出现回缩的情况。针对不同尺寸规格的橡皮，设计时预留了参数化调整空间，可根据实际测量的橡皮长宽高尺寸，对应调整套体的内腔长度、宽度与深度参数，无需重新搭建整体结构，就能快速生成适配不同规格橡皮的保护套模型，适配不同品牌、不同尺寸的绘图橡皮、考试专用橡皮等品类。外形尺寸方面，针对市面常见的22×12mm规格橡皮，套体的外部轮廓尺寸控制在26×16mm区间，长度可根据橡皮的实际长度对应调整，整体外形采用方正的直边设计，没有多余的外凸结构，放在笔袋、文具盒内不会占用过多收纳空间，边缘做了0.5mm的圆角过渡，既避免打印过程中出现锐边翘曲的问题，日常拿取使用时也不会有划手的触感。从打印落地的实际角度出发，该结构无需添加支撑即可直接打印，开口端朝下放置在打印平台上，所有外表面与内壁结构都能实现无支撑打印，不会出现支撑残留造成的内壁粗糙、配合卡滞的问题，打印完成后仅需去除底部的打印 raft 或裙边，简单打磨边缘即可直接投入使用，即便是入门级的桌面FDM3D打印机，也能稳定打印出合格的成品，适合个人用户自行打印使用，也可作为小批量定制文具配件的基础结构。实际使用测试中，采用常规PLA耗材打印的套体，在日常办公环境下使用，不会与橡皮材质发生粘连反应，长期使用后套内不会残留橡皮屑粘结的痕迹，定期清理也十分方便；如果采用ABS耗材打印，套体的抗冲击韧性会进一步提升，即便从桌面高度跌落也不会出现脆裂问题，更适合学生群体日常携带使用。结构上没有设计额外的卡扣、锁止等复杂机构，整体为一体化打印成型，没有装配环节，打印完成即可使用，避免了小尺寸零件易丢失、易损坏的问题，符合小型文具配件的可靠性设计要求。
