轮轴配套滚珠轴承密封润滑结构设计

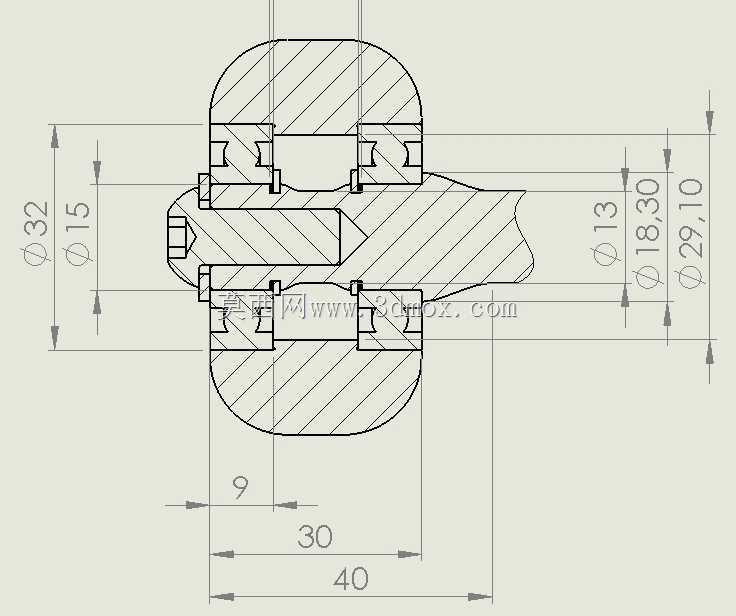

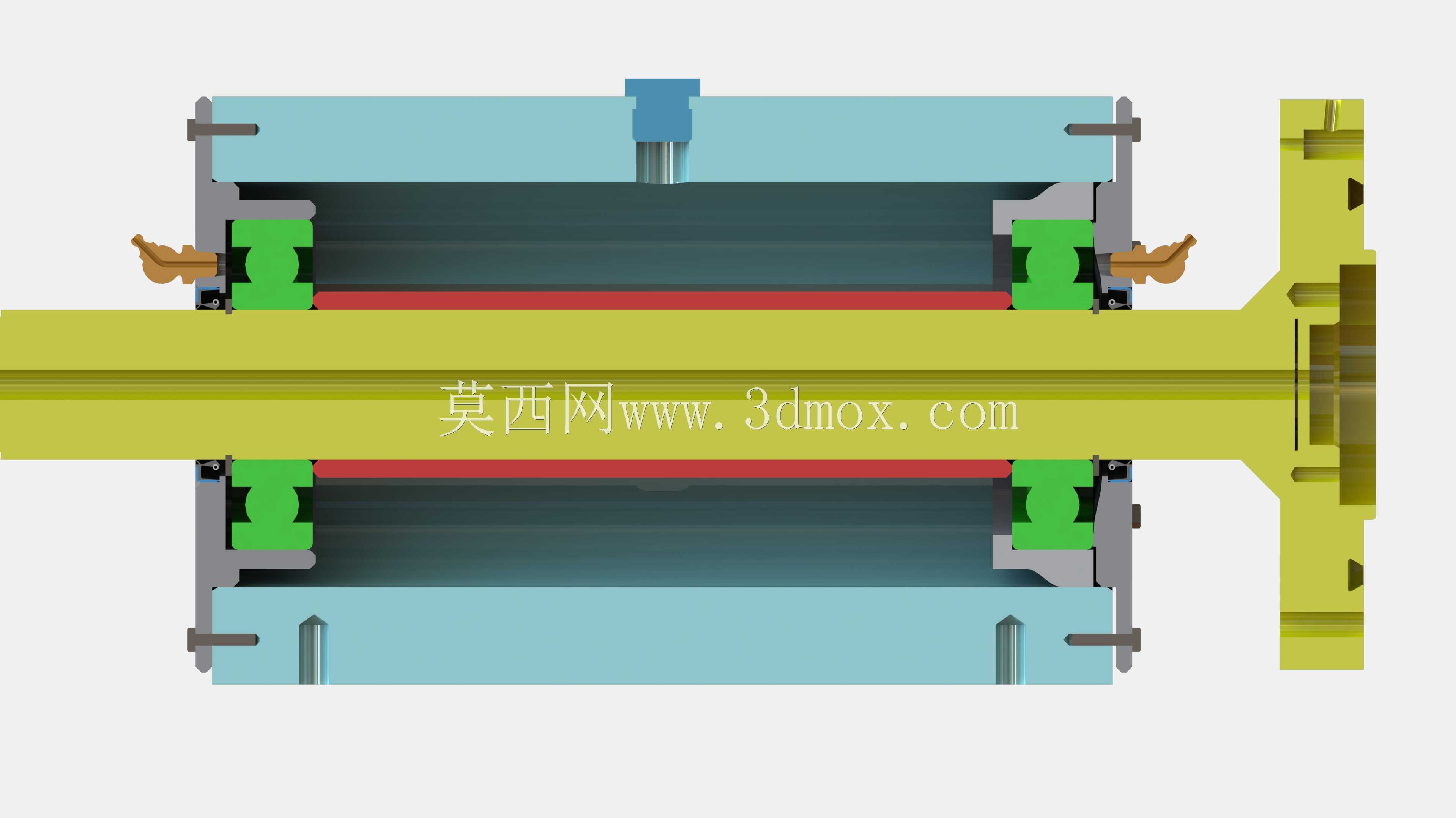

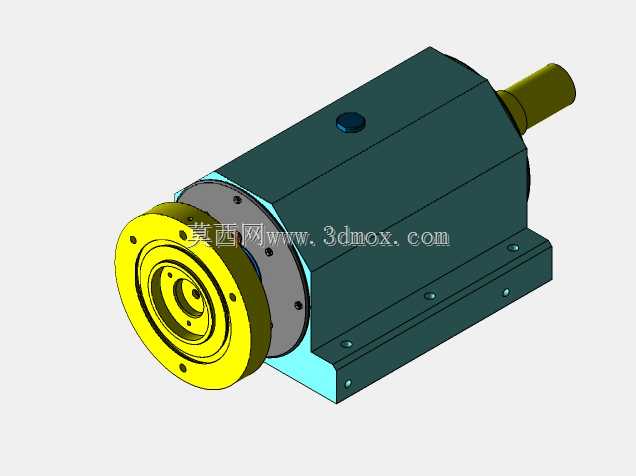

该结构针对轮系旋转支撑场景开发，核心解决轮轴转动过程中的径向承载、润滑保持与杂质防护问题，可适配滑板轮、轻载输送辊轮等低速转动部件的支撑需求，整体采用标准件组合式设计思路，大幅降低非标加工成本与后期维护难度。设计初期先从载荷边界倒推轴承选型，结合轮体转动时的径向受力、预期使用寿命要求，匹配满足载荷裕度的深沟球轴承规格，所有配合尺寸直接沿用对应轴承的标准参数：轴承内径适配最小轴径40mm的安装轴，外径匹配轮壳内孔的安装尺寸，轴承宽度方向预留的安装空间完全贴合标准轴承的厚度参数，轮壳总宽度控制在30mm，适配常规2轮宽抛光轮的安装边界，无需额外定制非标轮体。轴系装配逻辑从内向外逐层搭建，中间轴作为核心承载件，仅可调整轴径尺寸以适配不同载荷需求，外壳上预留安装孔位用于整体结构的固定，无需改动轴承安装位的核心尺寸。润滑系统采用定向注脂设计，外壳上设置的润滑脂喷嘴可直接向轴承滚道区域补充润滑脂，避免反复拆卸结构完成维保操作；轴承两侧配置的唇形密封圈为核心防护部件，可有效阻挡润滑脂向外泄漏，同时隔绝抛光作业场景下产生的金属粉尘、外界碎屑进入轴承滚道，避免磨粒磨损缩短轴承使用寿命，经校核该密封与轴承的组合配置，在常规轻载作业场景下可满足长期使用需求。整体结构装配时，轴承内圈与轴采用过渡配合，外圈与轮壳内孔采用间隙配合便于拆装，两侧密封圈卡入轮壳预留的密封槽内，轴向通过轴肩与端盖完成定位，轮体与轴承外圈同步转动，轴作为固定支撑端不随轮体转动，可保证转动过程中轴系的同轴度，避免偏载导致的轴承早期失效。
