模块化堆叠式多盘位工作站机箱结构设计

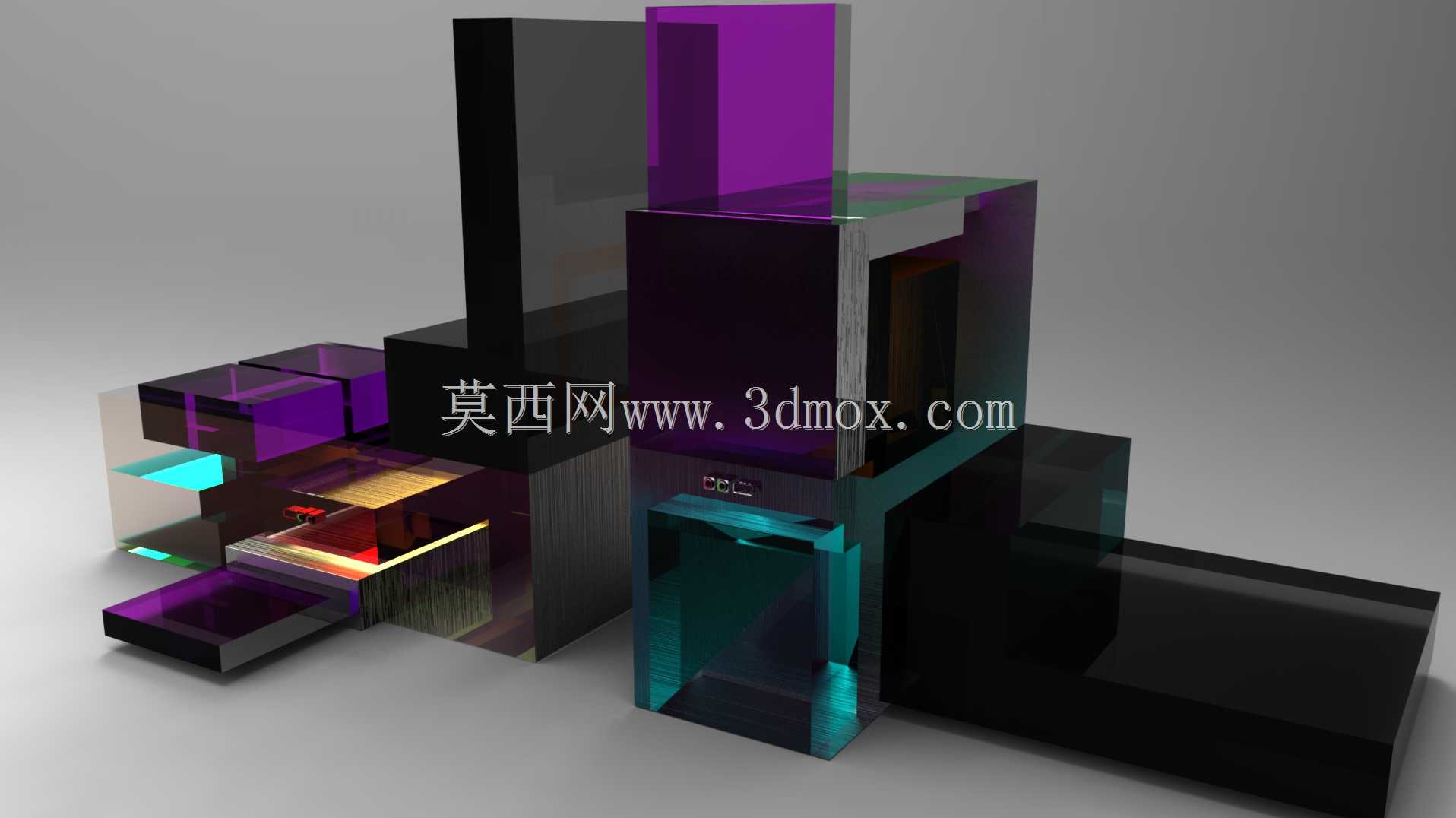

本次呈现的机箱结构方案，核心面向高性能工作站的硬件搭载需求，适配创意设计、三维渲染、仿真计算等对硬件扩展性有较高要求的使用场景，区别于常规量产机箱的固定布局，采用模块化堆叠的设计思路，给不同硬件配置的组合预留了充足的调整空间。方案规划了两种差异化的内部布局规格，第一种尺寸规格为51x30x16cm，内部可容纳2块硬盘，相比同尺寸常规工作站机箱的硬盘位数量有明显提升，甚至支持热插拔硬盘的安装需求，能够满足需要频繁更换存储介质的工作场景；第二种尺寸规格为35x33x15cm，内部硬件兼容能力对标行业主流高性能工作站机箱，可适配常规工作站级别的全套硬件配置。结构分区上做了明确的功能划分，紫色区域对应3.5英寸硬盘的安装位，可兼容主流机械硬盘与同尺寸固态硬盘的安装固定；深紫色区域为5.25英寸光驱位拓展空间，可安装光驱、硬盘拓展坞、前置控制面板等5.25英寸规格的拓展设备；橙色区域为ATX规格电源的安装舱，预留了足够的走线空间与电源散热进风通道，避免电源与其他硬件抢风导致的散热效率下降；青色区域为水冷散热器的安装位，支持一体式水冷排的固定，同时预留了冷管走管的避让空间，避免冷管弯折影响冷却液循环；黑色区域为mATX规格主板的安装区，配套预留了2个PCI扩展槽位的安装空间，可搭载独立显卡、采集卡、加速卡等PCIe接口拓展设备；黄色区域为水冷管路与电源供电线缆的走线空间，做了专门的理线结构规划，避免线缆杂乱干扰内部风道，同时也能防止线缆剐蹭高速运转的散热风扇造成硬件损坏。整体采用半透明拼接的外观结构，不同功能分区用差异化的色彩做区分，既能够直观展示内部的硬件布局逻辑，也方便结构设计阶段快速排查不同硬件之间的安装干涉问题，在设计过程中针对每个硬件的安装边界都做了公差预留，硬盘安装位预留了0.5mm的装配间隙方便硬盘插拔，主板安装柱的位置严格遵循mATX主板的孔位标准，电源安装舱的尺寸覆盖了主流ATX电源的长宽高规格，水冷安装位的冷排固定孔位兼容120/240规格冷排的安装孔距，PCI扩展槽的挡片位置与主板PCI插槽的位置严格对齐，避免拓展设备安装时出现对位不准的问题。内部风道采用前进后出的常规布局，同时在硬盘安装区、电源舱、主板供电区都预留了独立的辅助进风通道，避免高负载运行时局部热量堆积，各个模块之间采用拼接式的连接结构，可根据实际硬件配置需求增减对应的模块单元，不用重新开模就能适配不同的硬件配置方案，大幅降低小批量定制工作站机箱的改造成本。
