紧凑型双面布局迷你电脑主板结构设计

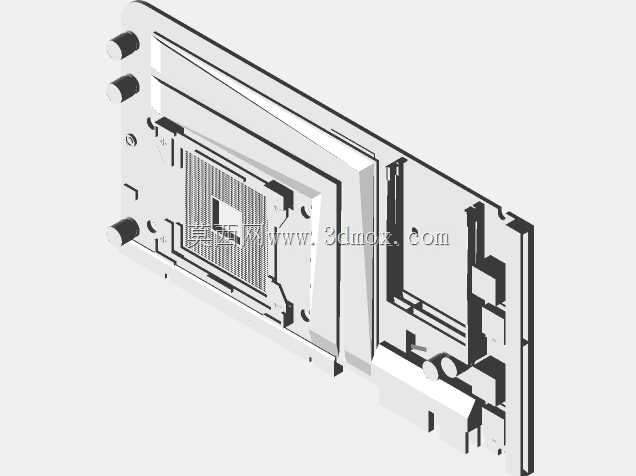

这款主板采用双面元件布局设计，核心定位是小体积计算设备的核心承载平台，适配笔记本电脑、HTPC家庭影院主机、AIO一体电脑这类对内部空间占用有严苛要求的终端设备。从结构设计逻辑来看，双面布局的核心目的是在有限的PCB投影面积内，最大化排布核心功能元件，解决紧凑型设备内部空间不足的痛点，相比传统单面布局主板，同等功能配置下投影面积可压缩近40%，能适配厚度仅数十毫米的超薄设备腔体。

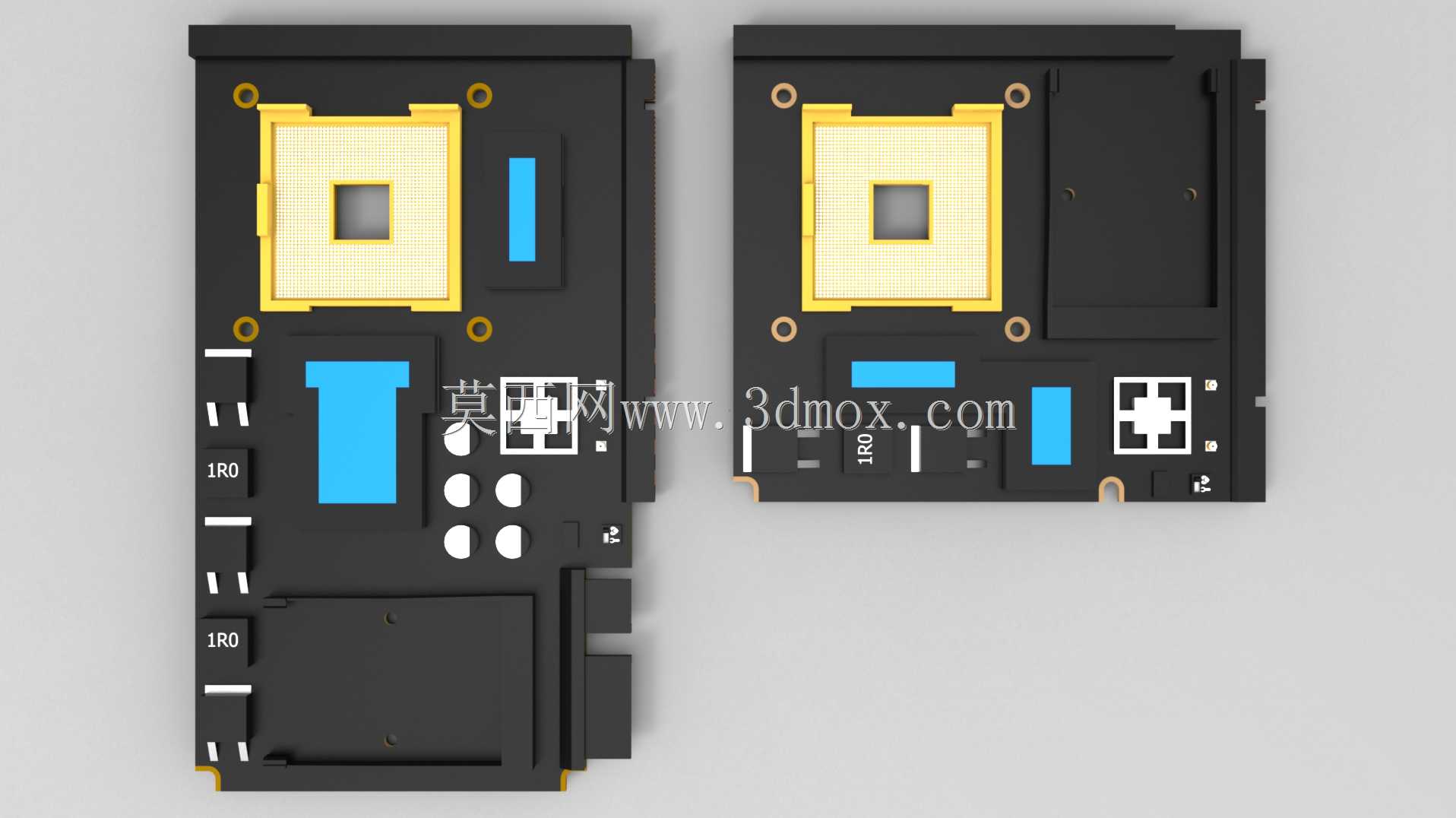

在功能承载上，主板预留了标准CPU插座安装位，周边环绕供电模块与高速信号走线区域，板载显存颗粒可搭载3GB容量GDDR5显存，支持最高100W功耗的MXM规格独立显卡直连，同时预留了wifi模块安装位、SATA存储接口，可满足小型游戏系统、日常办公、高清影音播放的硬件扩展需求。TLCM与LCM两种版型的功能定义完全一致，区别仅在于元件排布的面域分配，可适配不同结构的设备壳体安装需求。

安装边界设计上，主板四周预留了标准固定孔位，孔位间距符合紧凑型迷你主板的通用安装规范，可直接适配市售多数HTPC机箱、一体电脑背板的安装柱位，边缘接口区域做了防呆限位设计，避免装配时接口对位偏差。PCB边缘做了圆角处理，防止装配过程中割伤绝缘层或周边线材，元件高度做了统一管控，最高元件高度不超过12mm，双面元件总叠加高度控制在20mm以内，可适配超薄设备的内部腔体高度限制。

从实际应用场景出发，这类主板可直接用于组装低成本紧凑型游戏主机，整体BOM成本可控，也可作为嵌入式计算核心集成到工业触控一体机、小型壁挂式办公终端内部，双面布局的设计也给设备内部的散热风道预留了充足空间，发热元件分置PCB两面，可分别对应壳体两侧的散热鳍片，避免热量集中堆积，提升长时间高负载运行的稳定性。走线设计上，高速信号线路做了等长处理，内存与显卡通道的信号阻抗匹配符合行业规范，可保证高频运行下的信号稳定性，不会因为布局紧凑出现信号干扰问题。
