小型智能设备用DFI TCM定制主板结构

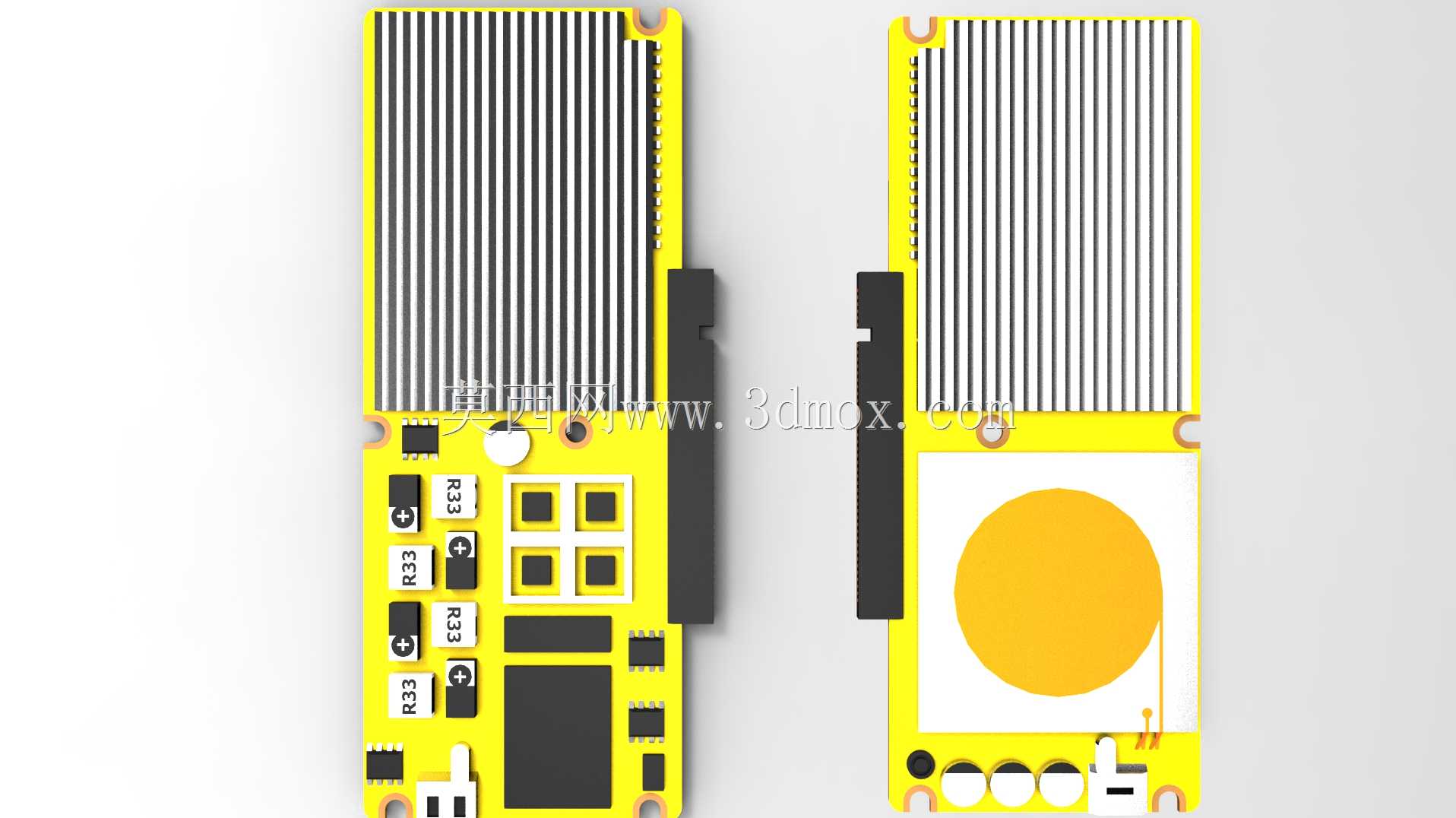

这款定制TCM主板的结构设计，核心瞄准智能手机、平板电脑这类对内部空间占用极度敏感的小型智能终端，同时也可适配便携工业检测终端、手持数据采集设备这类对计算性能有桌面级要求的小型专用设备。不同于常规消费级移动终端采用的ARM架构核心板，这款主板选用低主频x86架构APU作为计算核心，刻意压低核心运行时钟频率，从硬件设计根源上规避高负载下核心过热烧毁的风险，让设备无需搭配体积庞大的主动散热模组，仅依靠板载延伸的金属散热鳍片区域，就能完成日常运行的热量传导，完全适配小型设备封闭内部空间的散热条件。从板载功能布局来看，主板采用长条窄边的外形设计，边缘预留标准金手指连接接口，可直接插接到底板对应插槽中完成供电与信号传输，不需要额外布设飞线，大幅降低终端设备整机组装的工序复杂度。板载集成2GB DDR3运行内存与32GB固态存储单元，同时整合wifi、蓝牙、4G通讯模块，以及陀螺仪、加速度计、GPS定位传感单元的信号处理电路，单块板卡就能覆盖小型智能终端所需的全部计算、通讯、传感交互功能，终端厂商只需要根据自身产品的外观结构设计配套底板与外设接口，就能快速完成整机构架搭建，大幅缩短产品研发周期。在安装边界设计上，主板整体厚度控制在极低水平，板上元件全部采用贴片式封装，没有突出板体的直立电解电容等元件，板体两端预留定位固定孔位，可通过微型螺丝直接固定在终端中框的对应安装位，安装后不会和屏幕模组、电池仓等其他内部组件产生结构干涉。散热鳍片区域直接对应终端中框的金属散热贴合位，可将核心运行产生的热量直接传导到设备外壳完成散逸，不需要额外预留散热风道空间。不同于常规移动核心板仅能运行RT类移动操作系统的局限，这款x86架构的主板可完整运行桌面级Windows7/8操作系统，能够直接兼容传统桌面端的工业测控软件、数据处理程序，对于需要在便携设备上运行 legacy 桌面软件的应用场景，比如户外工业设备调试、现场测绘数据处理等场景，能够提供更适配的硬件支撑，不需要额外做软件的跨平台移植工作。板体上的元件排布经过多轮迭代优化，高频信号线路全部做了等长处理，避免高速信号传输过程中出现干扰丢包问题，电源管理模块布置在板体金手指接口近端，减少供电线路的传输损耗，传感信号处理单元则远离核心计算区域，避免核心运行的电磁干扰影响传感数据精度。
