三款不同规格中端PCIE独立显卡结构设计

在桌面级计算机硬件装配、小型工作站硬件选型场景中，中端PCIE图形卡是兼顾图形渲染输出、通用并行计算任务与装机成本的核心板卡部件，本次呈现的三款同系列不同定位的显卡结构，覆盖了从入门级中端到性能级中端的装机适配需求，可满足不同机箱空间、不同功耗承载能力的主板搭配场景。

三款板卡均采用标准PCIE插槽安装形式，适配主流台式机主板的显卡插槽位，其中两款长度较短的板卡长度为21cm，可兼容多数MATX、ITX小尺寸机箱的安装空间，不会出现板卡过长顶到硬盘仓或者机箱前面板的问题，适合搭建紧凑型桌面主机的用户选用；最长的一款板卡长度为24cm，需要搭配ATX及以上尺寸的机箱使用，预留了更充足的散热与元件排布空间。供电接口方面，两款短卡采用6针额外电源连接设计，对老旧电源的兼容性更好，不需要额外购置转接线材即可完成装机；长卡采用8针供电设计，可承载更高的核心功耗，支撑更高规格的显存与核心运行频率。

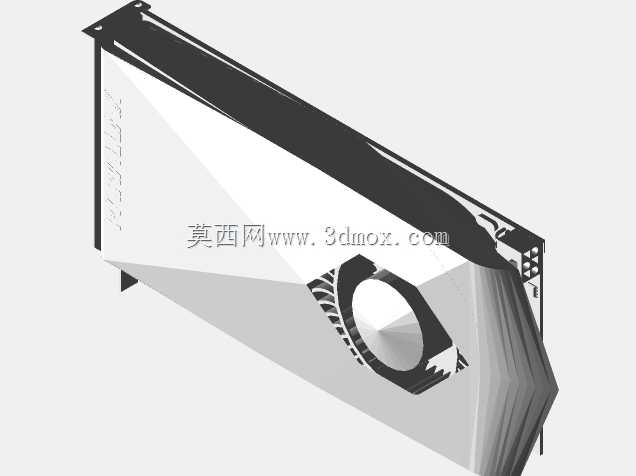

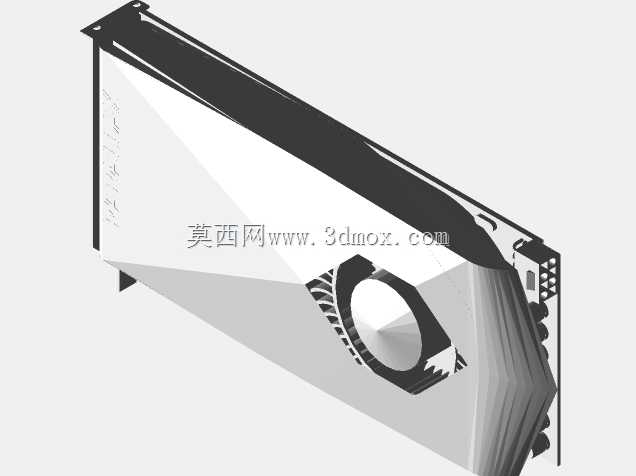

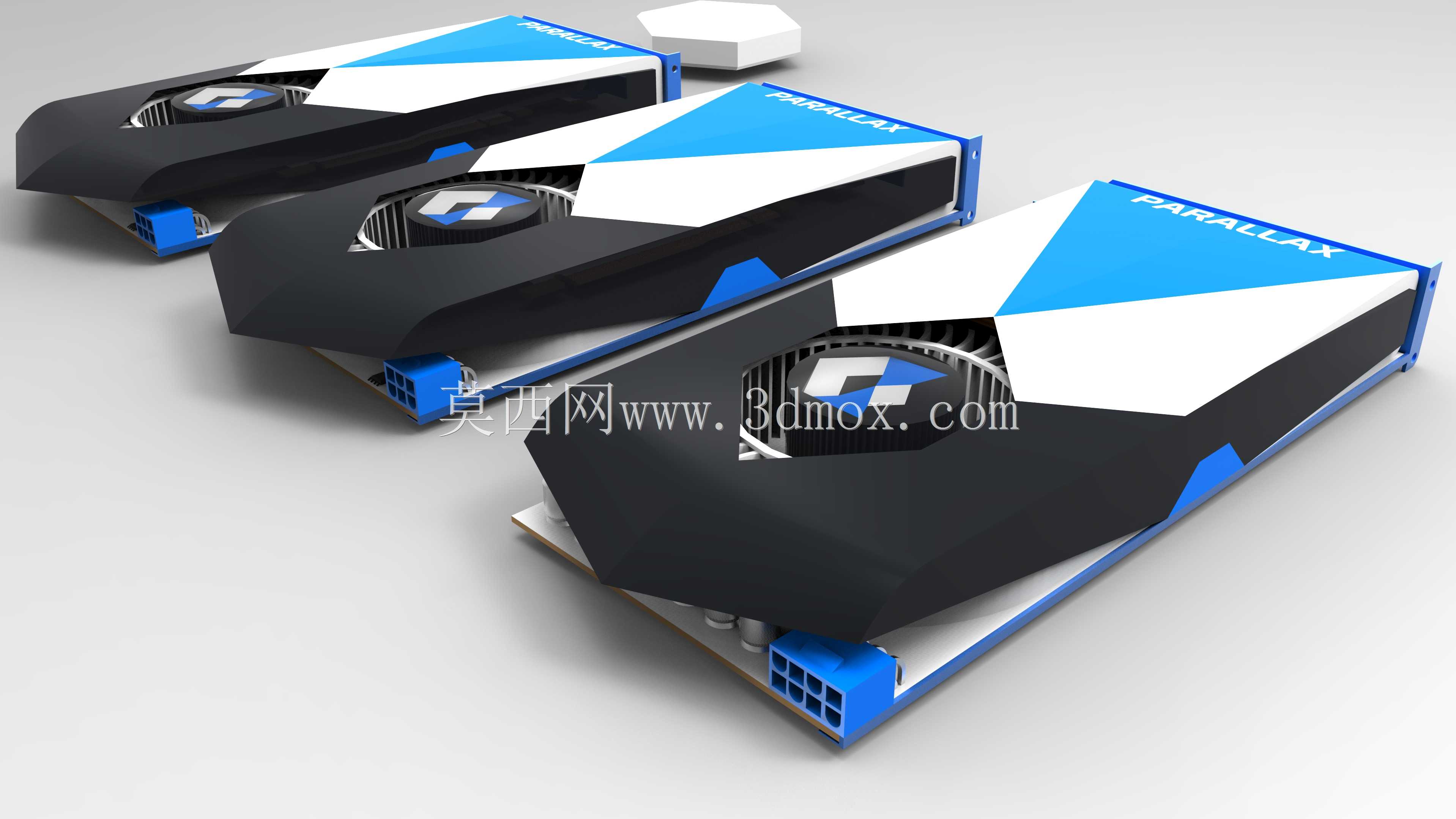

外观结构上三款板卡采用统一的家族式设计语言，外壳以黑蓝撞色搭配几何切面造型，导流罩覆盖核心散热区域，涡轮式侧吹散热结构可将热风直接排出机箱外，避免热量在机箱内部堆积，适合组建多卡并联的风道环境。三款板卡均支持同系列多卡并联运算技术，可通过主板对应的桥接接口实现多卡协同工作，提升图形渲染或者科学计算的任务处理效率。

显存配置上三款板卡做了明确的梯度区分，最短的PL版本搭载1GB GDDR5规格显存，显存位宽为256bit，可满足日常办公、轻度图形处理、1080P分辨率下普通网游的运行需求；中间的PM版本搭载1.3GB GDDR5规格显存，显存位宽为384bit，可应对中等复杂度的三维模型预览、普通视频剪辑、1080P分辨率下主流3A游戏的中高画质运行；最长的PH版本搭载1.7GB GDDR5规格显存，显存位宽为384bit，可支撑更复杂的三维装配体实时渲染、4K视频剪辑编码、多屏显示输出等对显存容量与带宽要求更高的使用场景。

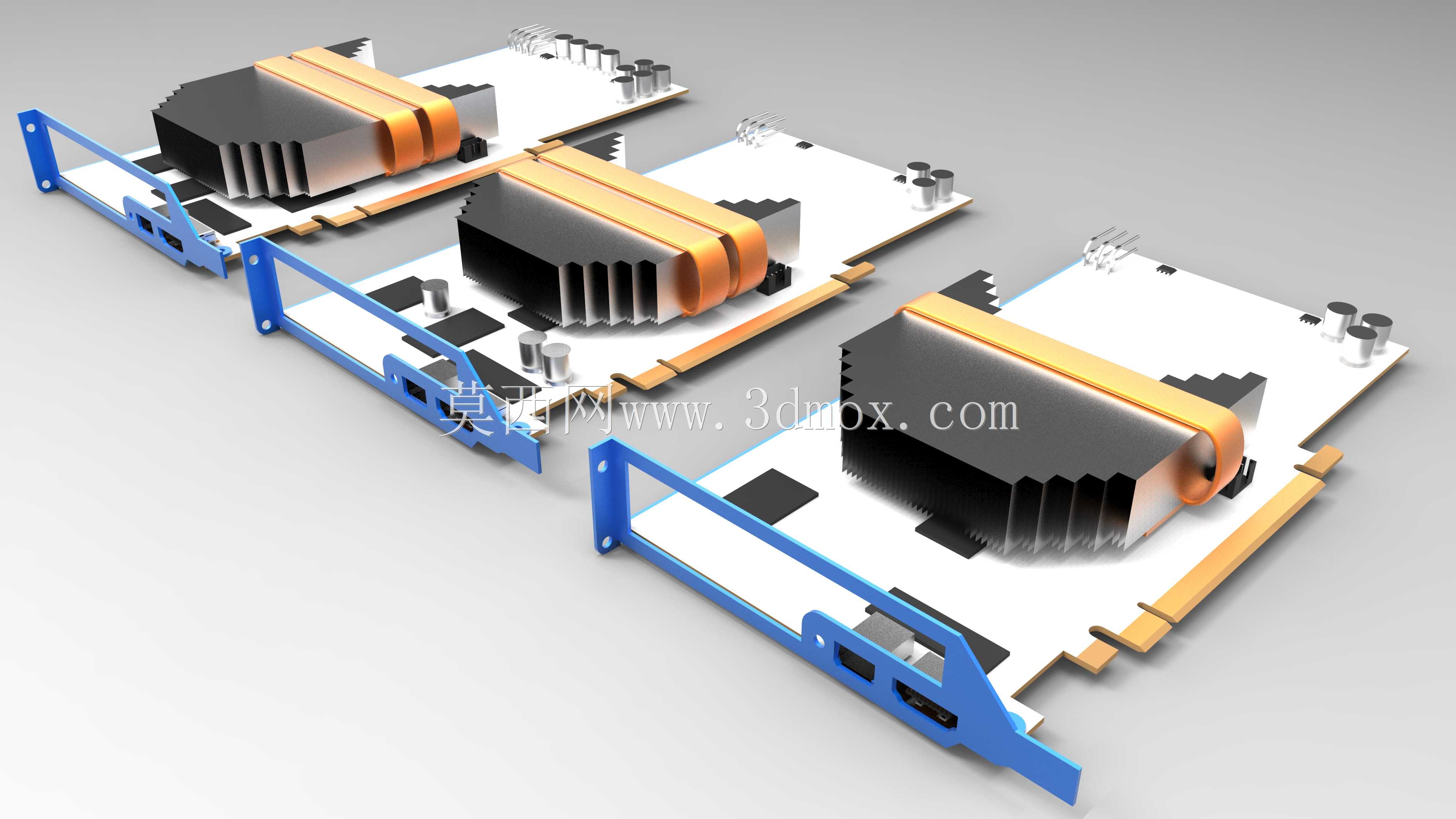

结构设计过程中，三款板卡的PCB板型、散热模组固定孔位、挡板接口位置均做了统一的适配规划，除了长度与供电接口的差异外，其余安装基准尺寸保持一致，可共用同规格的机箱挡板、固定螺丝等装机配件，降低生产装配过程中的物料管理成本，也方便后续用户自行更换散热模组时的配件适配。散热鳍片的排布方向、风扇的进风出风路径均经过风道优化，在封闭机箱环境下可快速将核心产生的热量传导至鳍片并通过风扇气流排出，保证核心长时间高负载运行时的温度处于合理区间，避免因为过热导致的降频或者硬件损坏问题。挡板位置预留了标准的显示输出接口安装位，可适配HDMI、DVI、DP等主流显示接口，满足不同显示设备的连接需求。
