EVGA品牌MXM规格移动显卡板卡结构设计

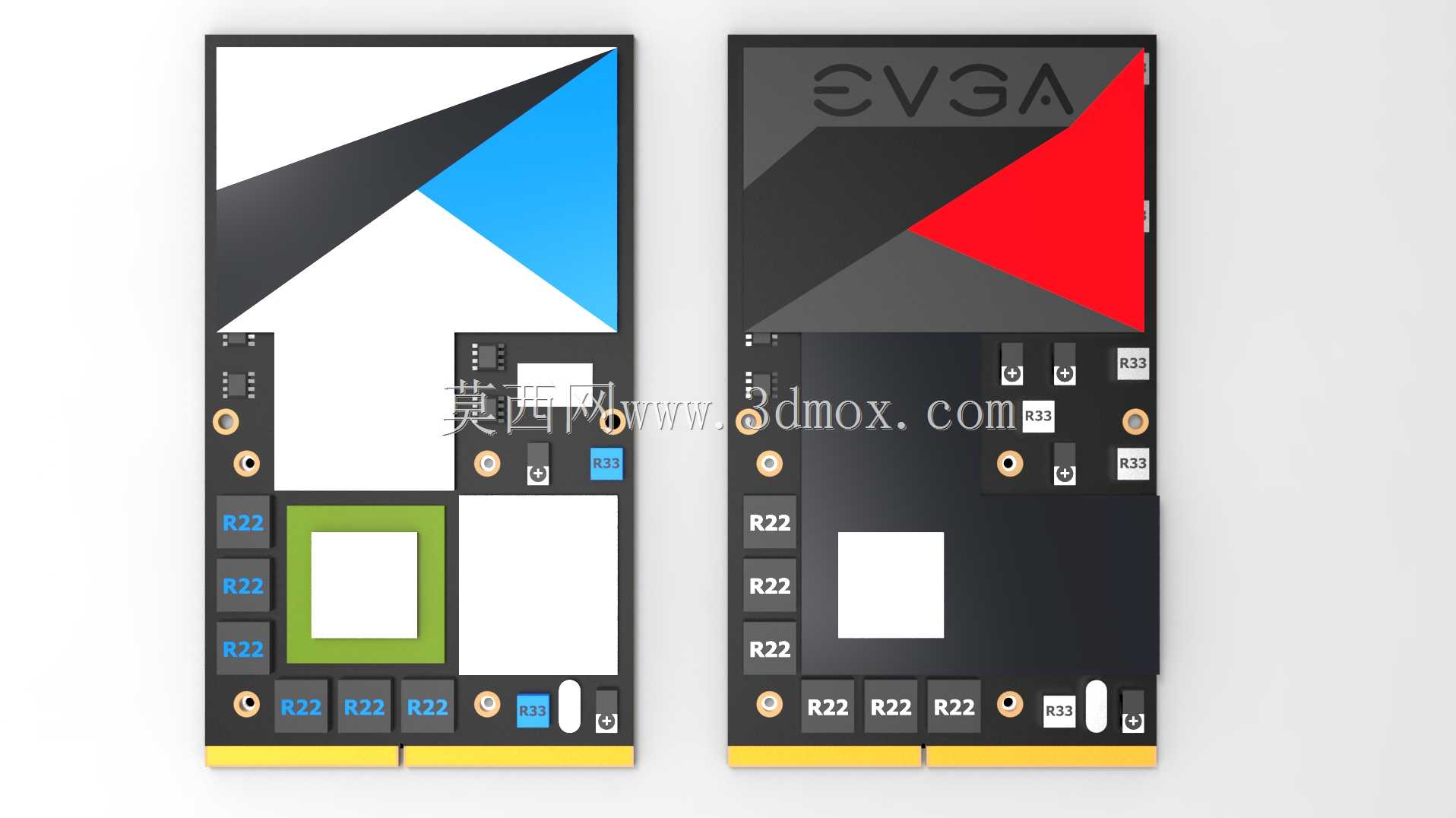

本次呈现的两款板卡结构，面向移动工作站、紧凑型嵌入式计算设备的图形扩展场景设计，适配不同功耗等级的设备内部安装空间，覆盖从低功耗便携计算设备到高性能移动图形工作站的图形算力输出需求。两款板卡分别对应不同的MXM规格尺寸，其中较小尺寸的板卡对应7cm长度规格，可适配内部空间局促的便携型嵌入式设备、轻薄型工业控制终端，供电设计匹配55W功耗档位，显存位宽设置为128bit，可满足常规工业可视化、二维制图、轻度三维模型预览的图形输出需求；较大尺寸的板卡对应14cm长度规格，针对高性能移动工作站、紧凑型桌面计算设备设计，供电回路预留充足冗余，可承载200W功耗档位的图形核心运行，显存位宽达到512bit，能够支撑复杂三维装配体渲染、工程仿真可视化、专业图形设计等高负载图形计算任务。设计过程中优先考量板卡安装的边界兼容性，金手指接口统一遵循MXM标准规范定义，可直接适配对应规格的通用MXM插槽，无需额外定制转接结构；板卡上的固定孔位严格匹配标准安装孔距，安装时可直接通过螺丝固定在设备主板对应的安装柱上，孔位周边预留足够的绝缘间隙，避免安装过程中出现短路风险。板卡表面的元件布局遵循信号完整性与散热效率双重原则，供电模块集中布置在板卡金手指侧，缩短供电回路长度降低线损，显存颗粒围绕图形核心对称排布，缩短信号传输路径减少信号干扰，板卡边缘预留散热模组安装空间，可适配压固式、风冷式等不同类型的MXM显卡散热方案。针对高功耗版本的板卡，特意在板卡空余区域增加了供电相数的布置空间，相比常规同规格板卡拥有更多的电源相位，可在核心超频运行时提供更稳定的电流输出，降低供电模块的负载温升，提升高负载运行状态下的稳定性。板卡表面的丝印标识清晰标注了元件参数、测试点位，生产组装过程中可快速完成元件对位与功能检测，后期维护时也可通过丝印快速定位故障元件位置。两款板卡的外形轮廓均做了圆角处理，避免安装过程中板卡边角划伤设备内部的排线或其他元件，板卡厚度控制在标准MXM板卡厚度范围内，不会超出设备内部的高度安装边界，适配绝大多数带标准MXM插槽的计算设备的内部空间要求。
