NZXT Alien系列一体式电脑机箱结构设计

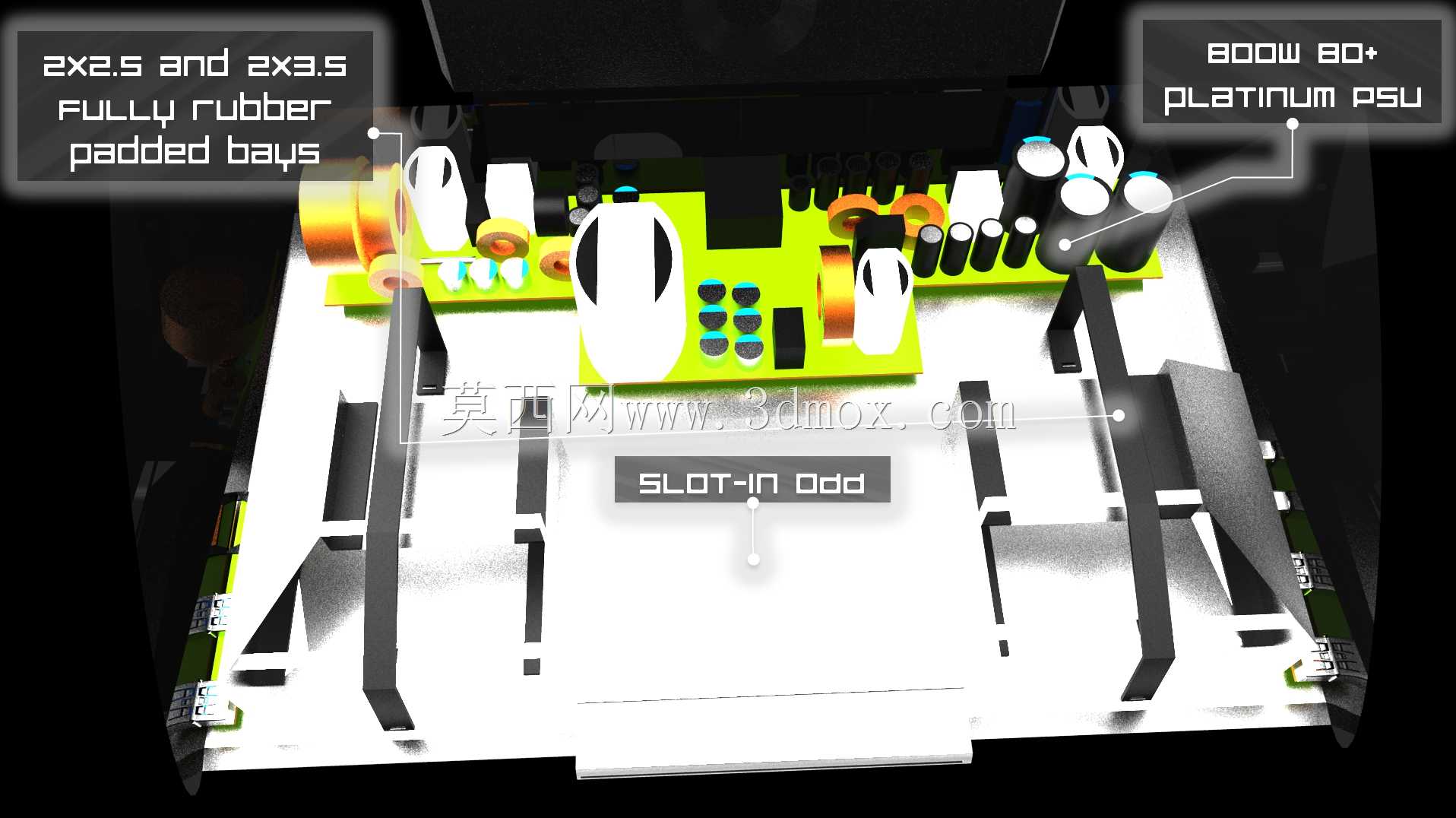

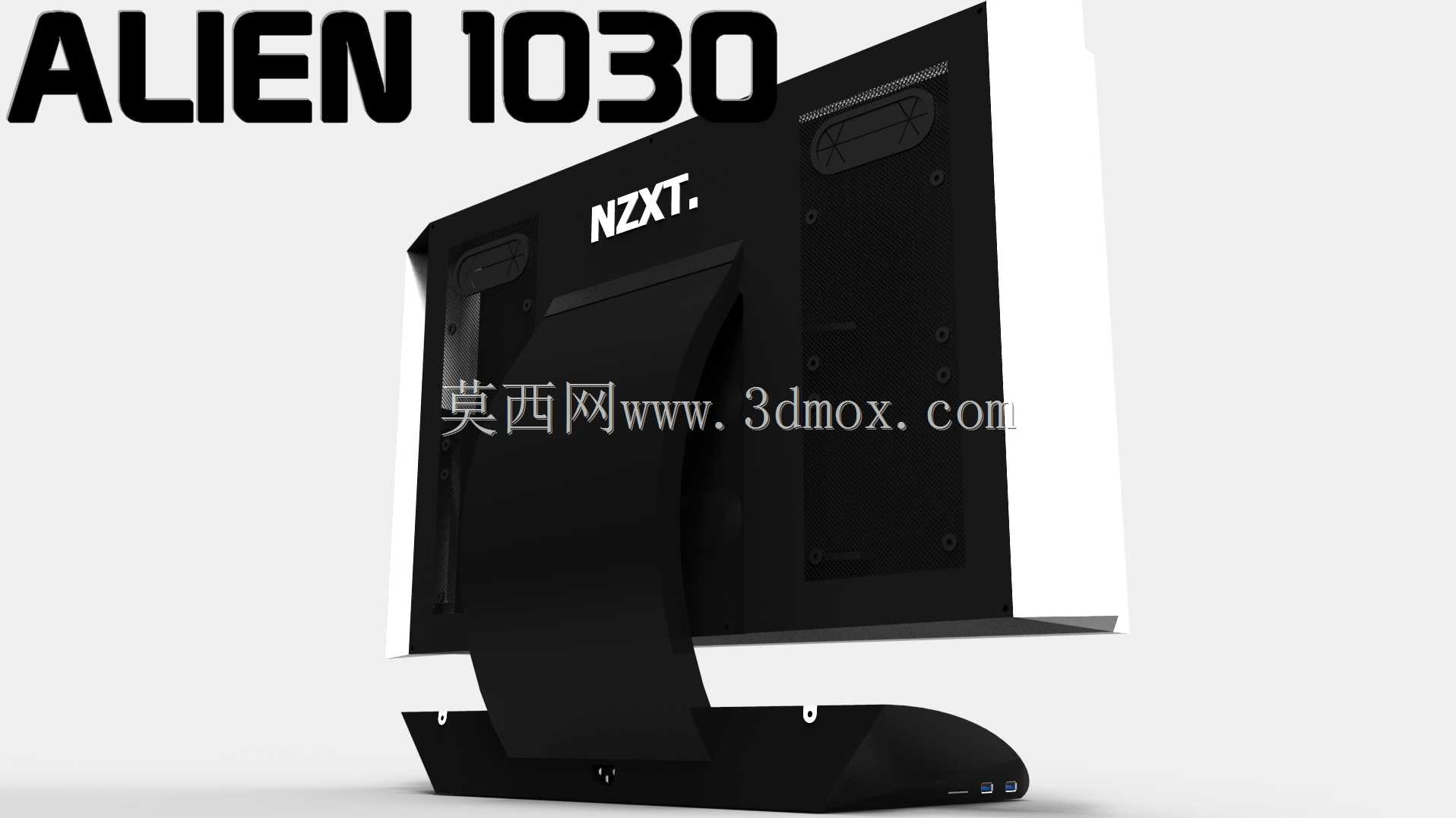

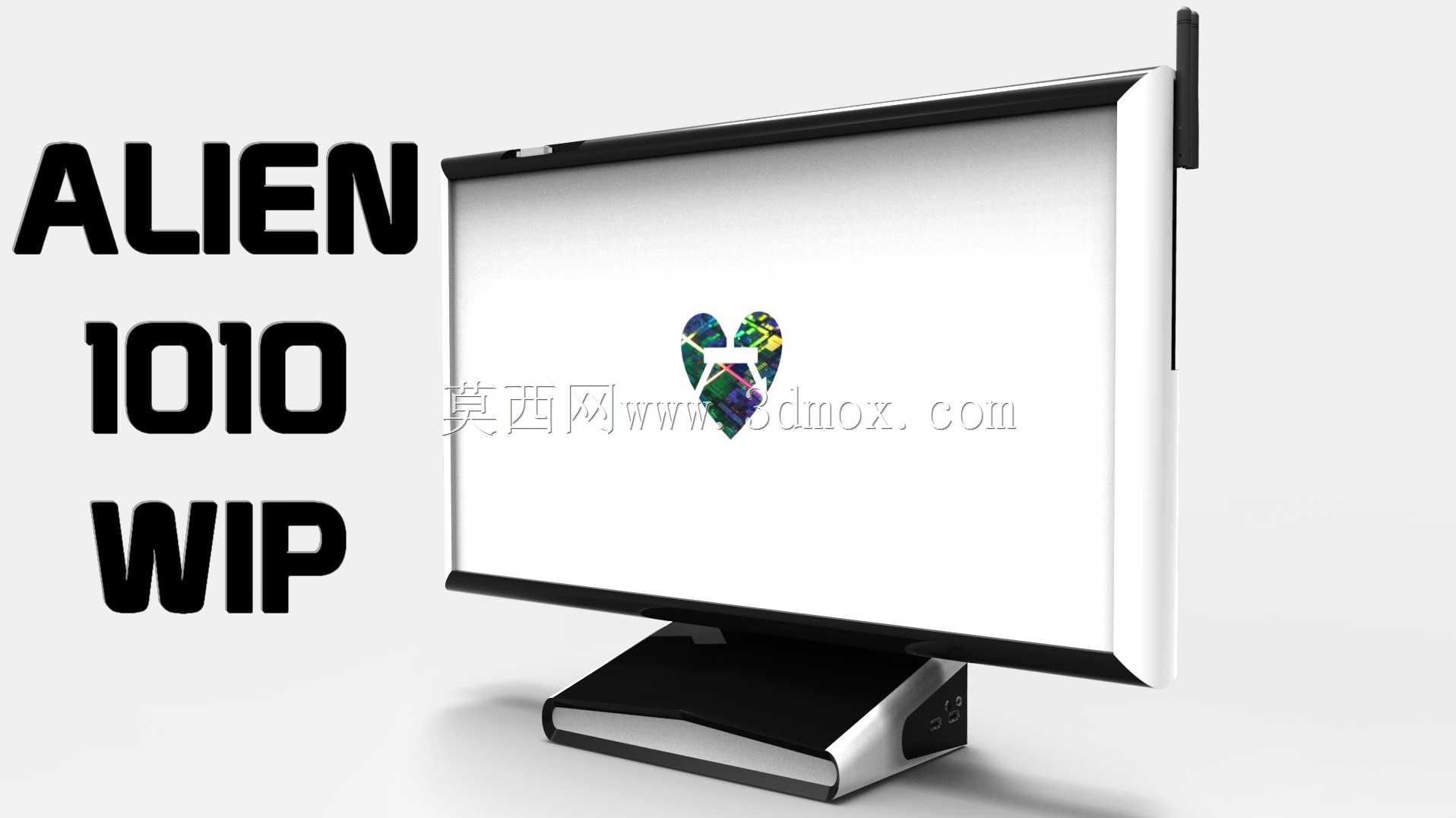

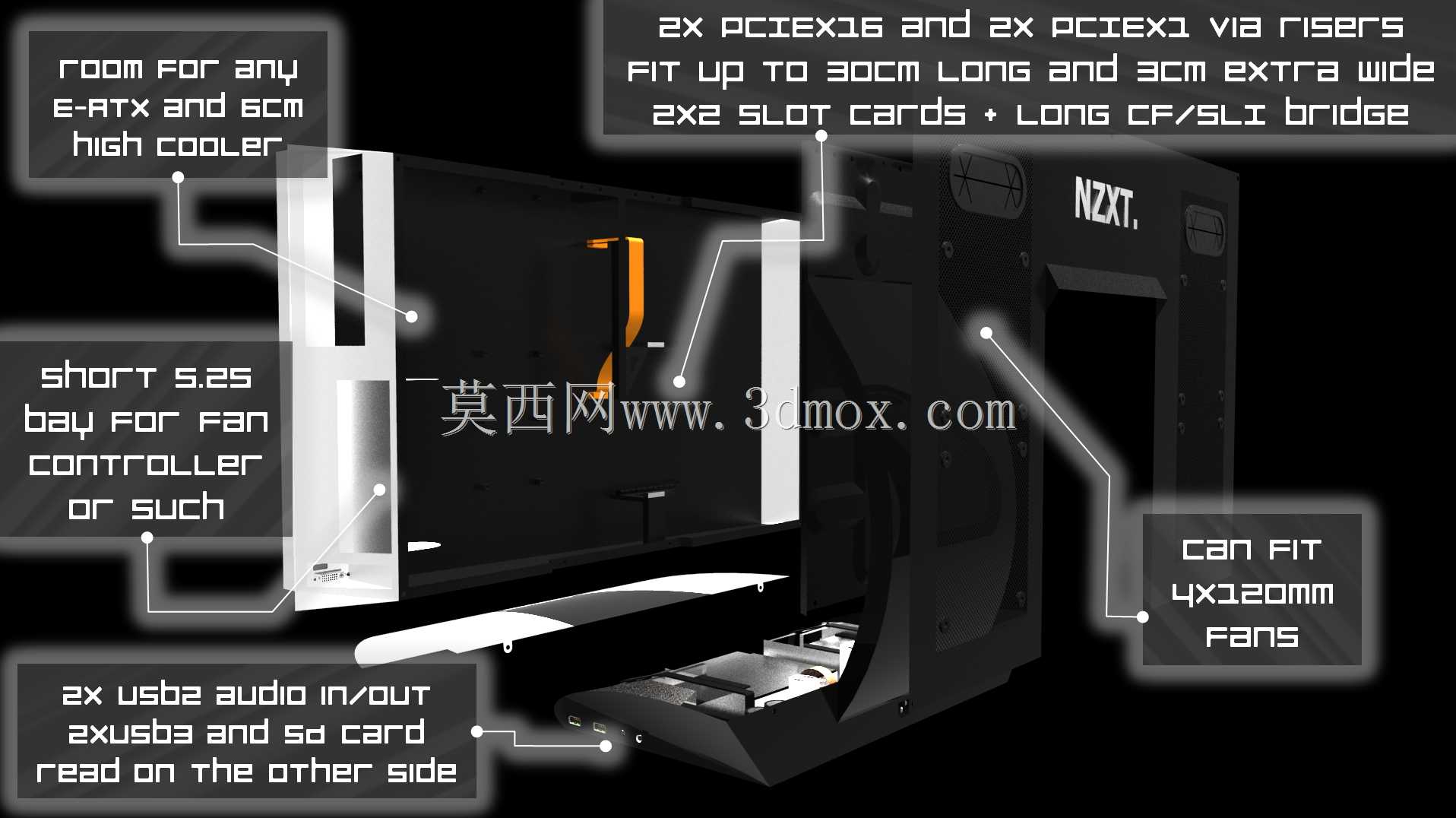

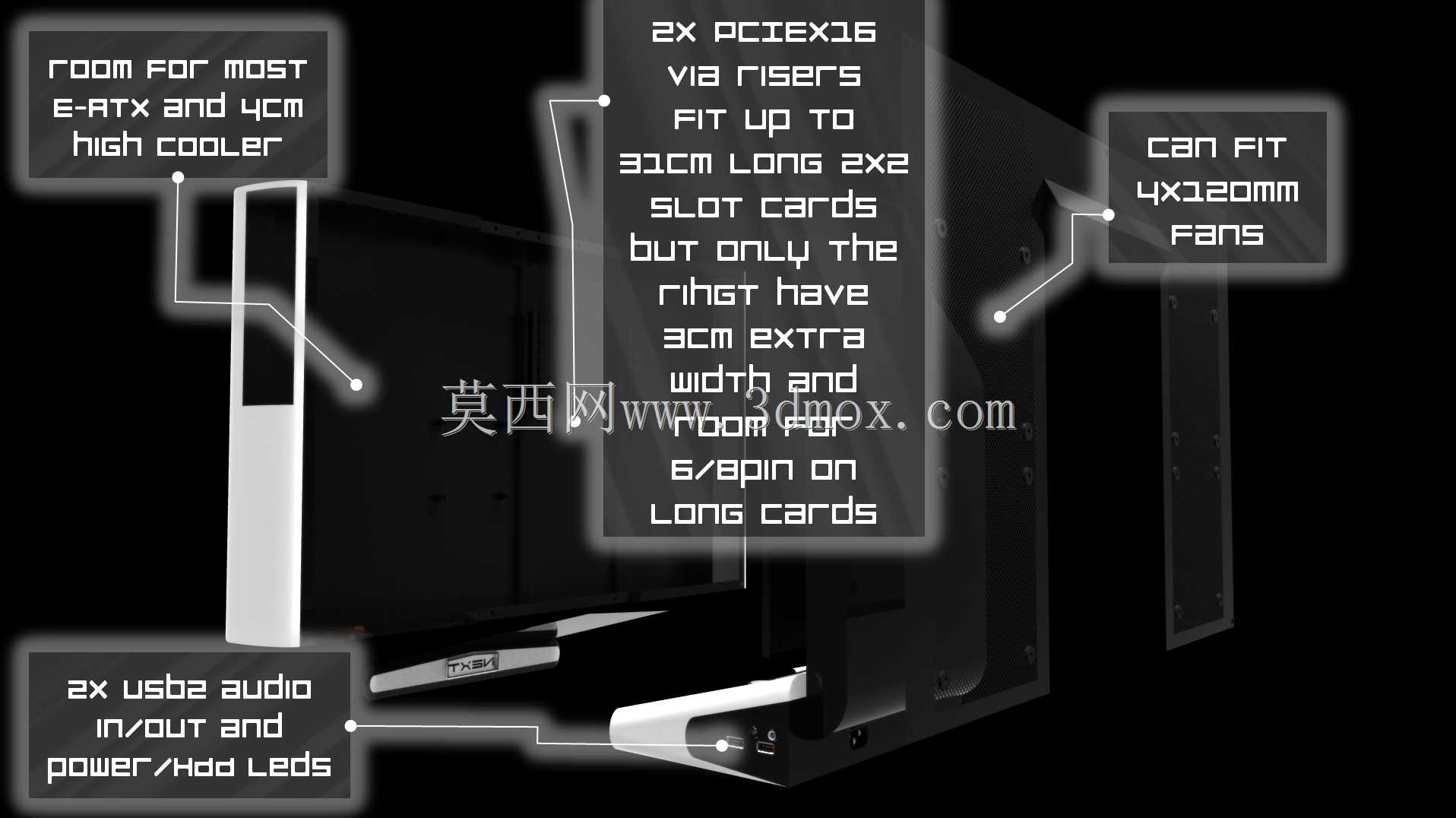

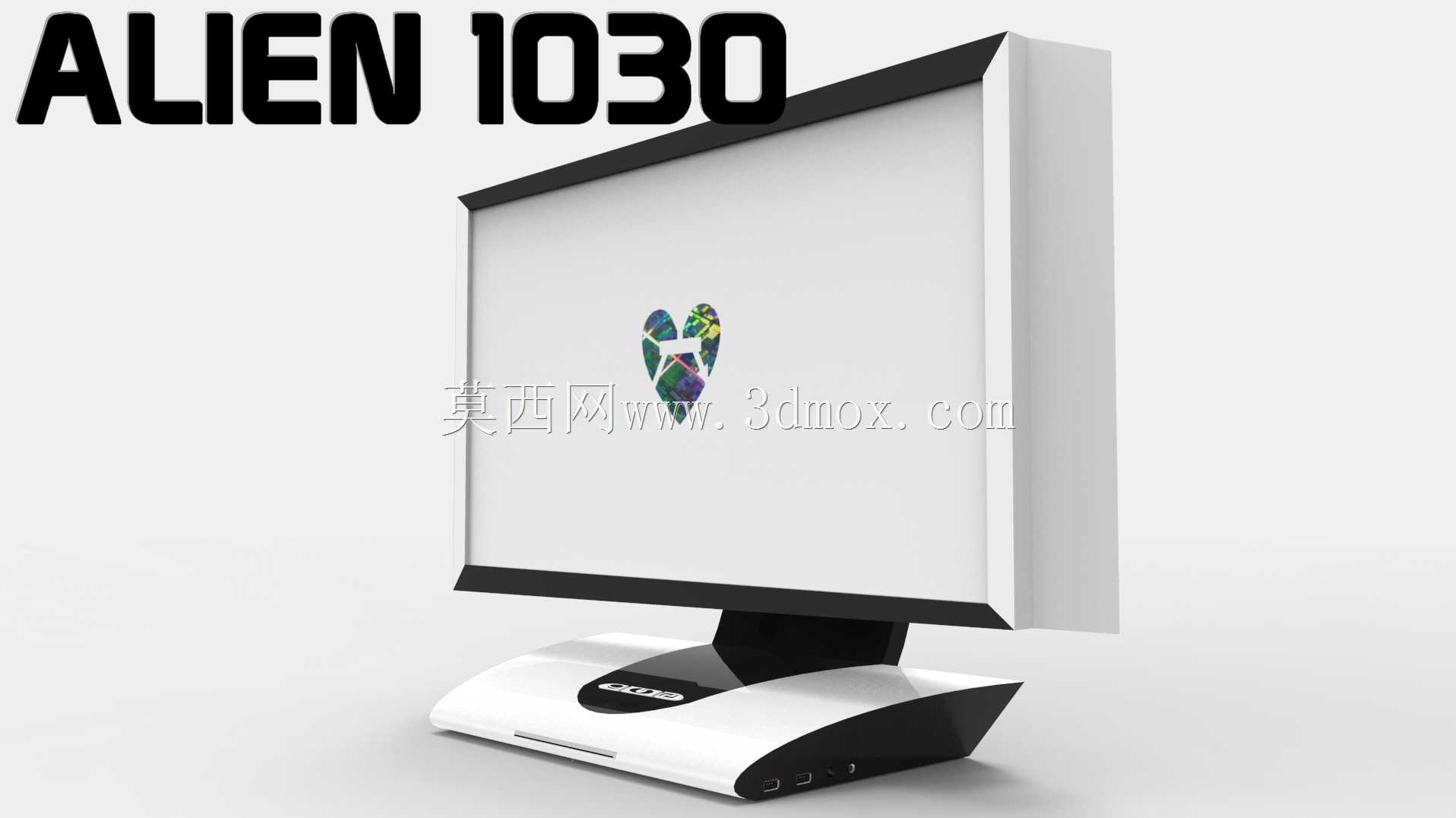

本次呈现的两款一体式PC机箱结构，分别对应27英寸与24英寸屏幕规格的整机集成方案，核心面向桌面紧凑化装机场景，解决传统分体式主机占用桌面空间、走线杂乱的痛点，适配电竞桌面、办公工位、小型工作室等对空间利用率有较高要求的使用场景。27英寸规格的机箱结构，在内部布局上预留了800W白金规格电源的安装位，电源安装区域做了独立的风道隔离设计，避免电源热量与主板、显卡区域的热流串扰，主板兼容边界覆盖1x5.25英寸、2x3.5英寸、2x2.5英寸的EATX板型安装空间，PCIe扩展区域预留了4个插槽位，其中包含2个PCIe x16全长插槽与2个PCIe x1插槽，可满足双显卡配置、独立声卡、采集卡等扩展硬件的安装需求，插槽区域做了加强筋结构，避免长显卡安装后出现PCB弯曲的问题。24英寸规格的机箱结构，定位更小尺寸的桌面使用场景，内部适配500W黄金规格电源，主板兼容边界覆盖1x3.5英寸、1x2.5英寸的ATX板型安装空间，PCIe扩展区域预留2个插槽位，可满足单显卡加一个扩展卡的配置需求，适合日常办公、轻度电竞的使用需求。两款机箱的外观设计均采用了与屏幕一体化的流线型底座结构，底座区域集成了电源按键、前置IO接口，接口位置做了内凹处理，避免插拔外设时与桌面边缘产生干涉，屏幕与主机连接的颈部结构做了倾角调节的转轴预留，可支持屏幕俯仰角度调整，适配不同用户的坐姿视线高度。在安装边界设计上，两款机箱的背部走线区域均预留了15mm的走线空间，覆盖主板24pin供电、CPU8pin供电、显卡供电线的走线路径，走线孔位置做了橡胶护圈预留，避免线材被钣金毛刺割破绝缘层，硬盘安装位均采用了免工具卡扣结构，无需额外螺丝即可完成3.5英寸与2.5英寸硬盘的固定，提升装机维护的效率。散热结构上，两款机箱均采用了下进风、后出风的风道设计，底座区域开有大面积的进风网孔，网孔内侧预留了防尘网的安装卡槽，可定期抽出清理积尘，后部出风位对应CPU散热与电源排风的位置，避免热流在机箱内部淤积，保障长时间高负载运行下的硬件温度稳定。
