个人定制款夹紧式衬套联轴器结构设计

　　这款衬套联轴器主要面向小型自动化设备、非标试验台架、桌面级加工装置的轴系联接场景，区别于市面上标准化的批量联轴器产品，它是针对个人定制项目的安装空间、轴径匹配、扭矩需求做的专属结构设计，能很好适配非标准轴系的传动联接需求。从实际使用场景来看，这类衬套联轴器常被用在两轴同轴度有微小偏差、需要频繁拆装维护的传动部位，比如小型输送线的驱动端与辊筒轴联接、试验台的动力输出端与待测工件轴联接、小型雕刻机主轴与电机轴的联接，它不需要额外加工键槽，依靠夹紧产生的抱紧力就能传递额定扭矩，安装时不会对轴表面造成键槽加工的应力集中损伤，后期拆卸也不会出现轴与联轴器抱死难以拆分的问题。设计这款结构时，首先考虑的是安装边界的适配性，

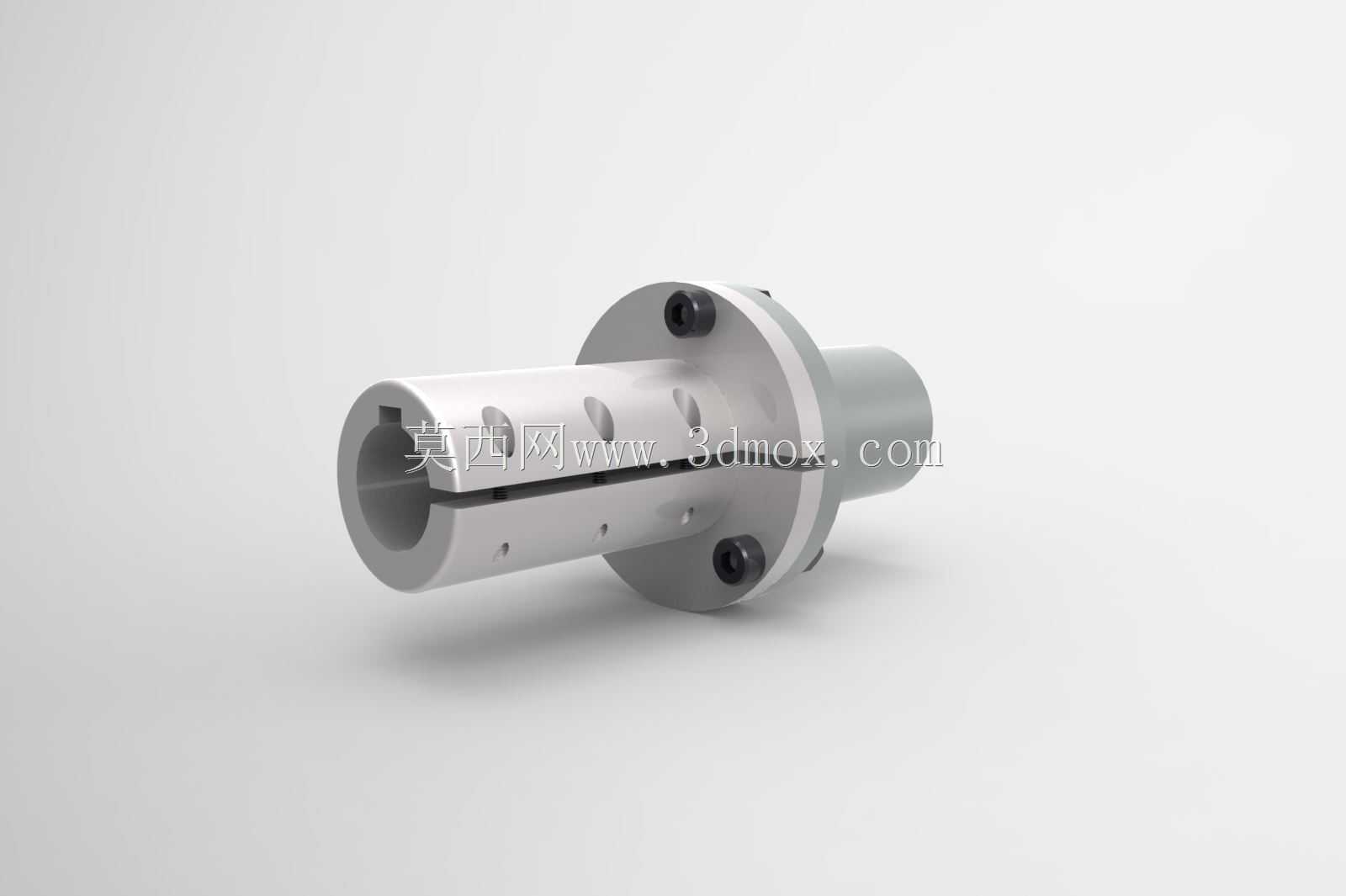

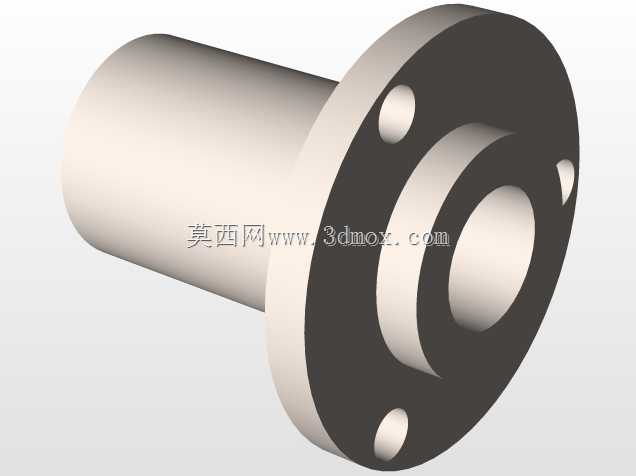

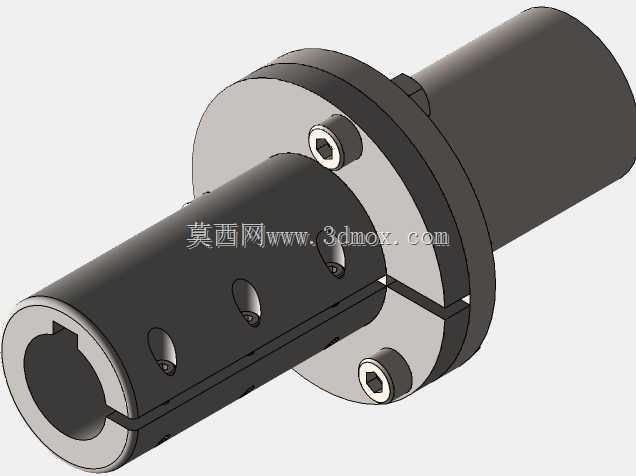

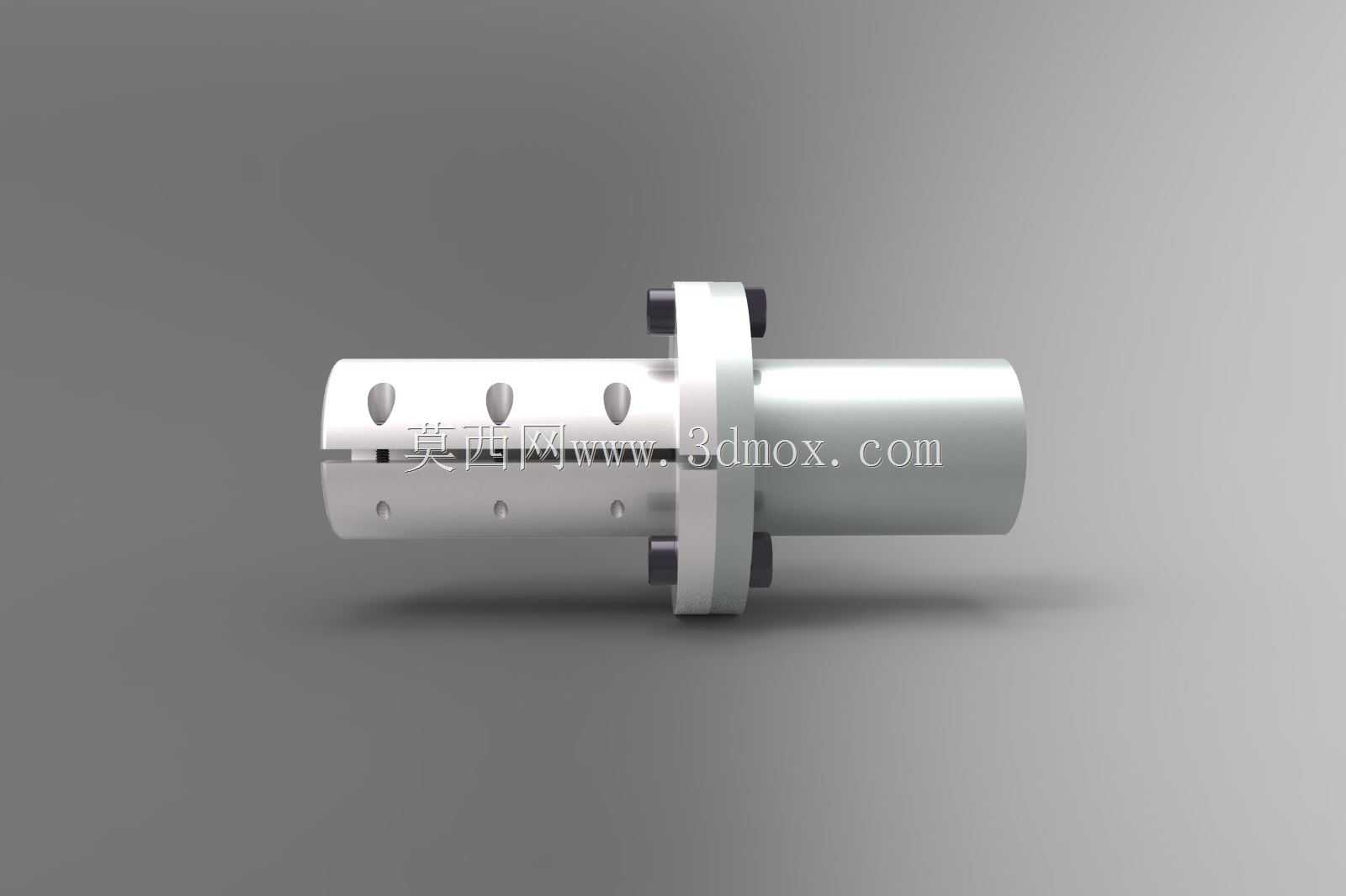

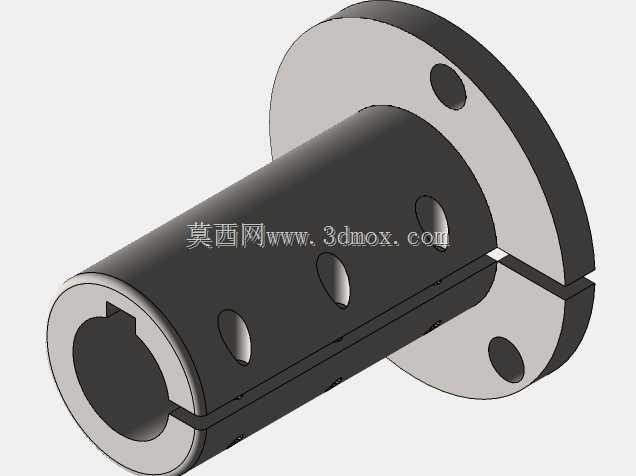

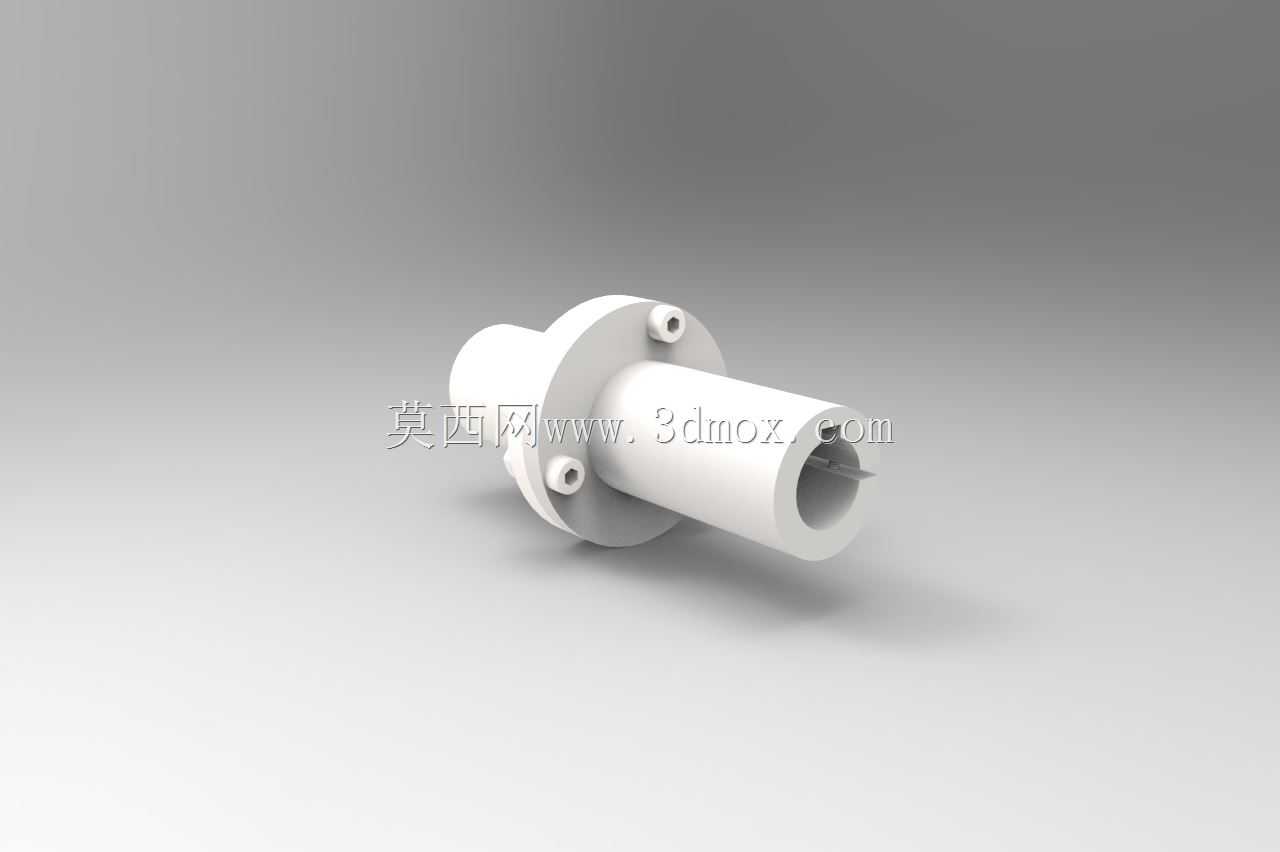

　　中间的法兰盘定位凸台做了精准的公差匹配，能直接嵌入安装基座的定位孔内，保证两轴安装后的同轴度误差控制在允许范围内，两端的衬套部分开了对称的收缩缝，配合侧面的内六角锁紧螺钉，拧紧时能让衬套均匀收缩抱紧轴面，相比单缝夹紧结构，对称缝的设计能让抱紧力分布更均匀，不会出现轴被顶偏的情况，传动过程中也不会产生偏心带来的振动。从功能特性上看，它属于刚性夹紧式联轴器，没有弹性元件，能无背隙传递扭矩，适合对传动精度有一定要求的场合，不会因为弹性变形出现传动滞后的问题，两端的衬套内孔可以根据实际对接的轴径做定制加工，不需要用户额外做轴径适配改造，中间法兰盘上的安装孔做了沉头设计，锁紧螺钉安装后不会突出法兰端面，不会和周边的防护结构、转动部件产生干涉。

　　实际选型使用时要注意，安装前需要清理轴表面的毛刺与油污，将联轴器套入轴端后先预紧一侧的锁紧螺钉，调整两轴的同轴度到符合要求后，再按对角顺序逐步拧紧所有锁紧螺钉，避免单侧受力导致衬套变形，它的轴向尺寸紧凑，径向尺寸也做了优化，不会占用过多的安装空间，适合安装空间局促的非标设备场景，日常维护时只需要定期检查锁紧螺钉的预紧力，不需要额外加注润滑脂，维护成本很低。
