电机车轮耦合连接专用定制轮毂结构

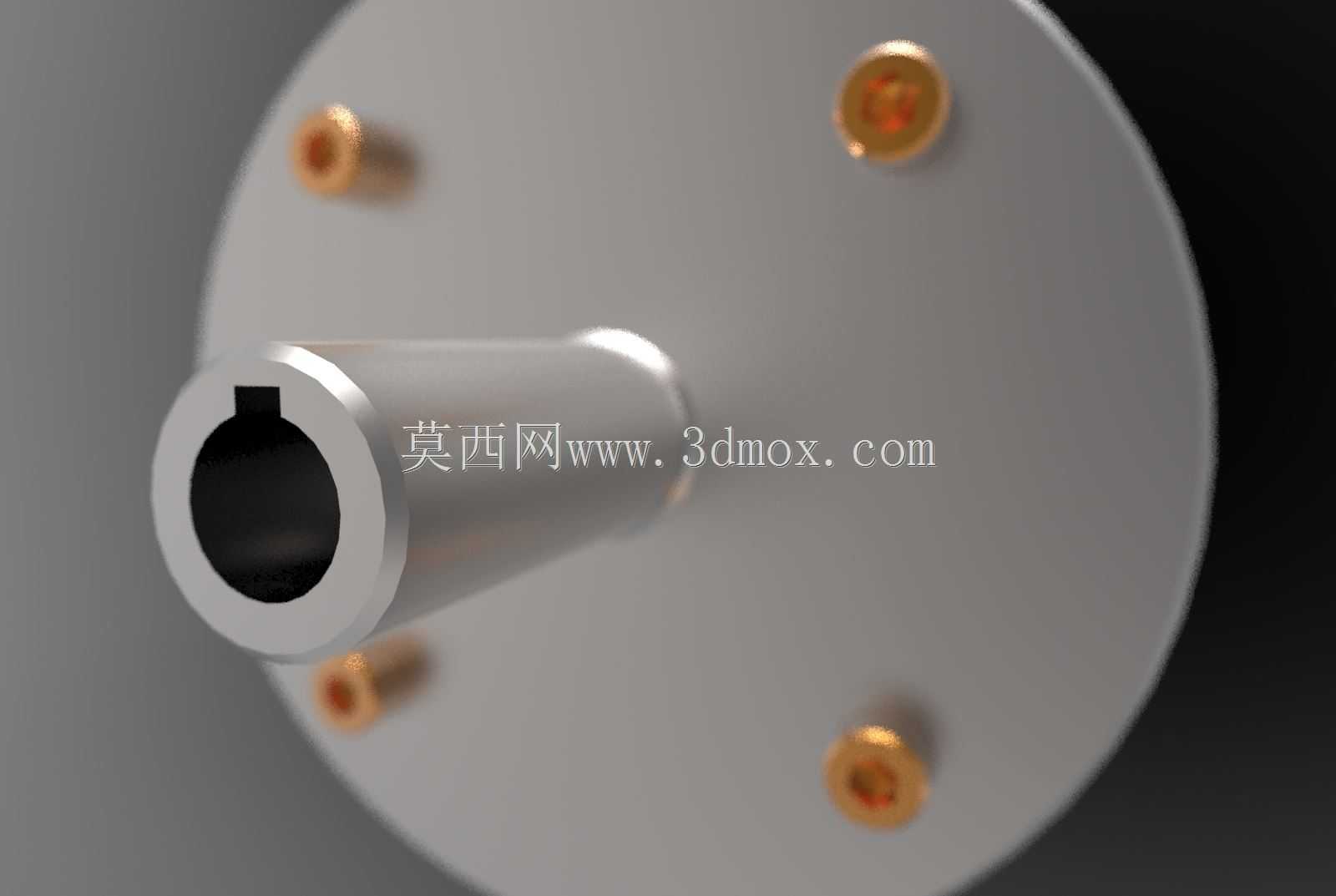

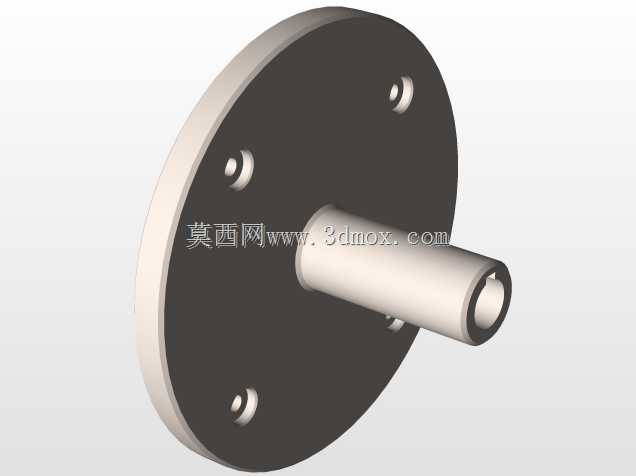

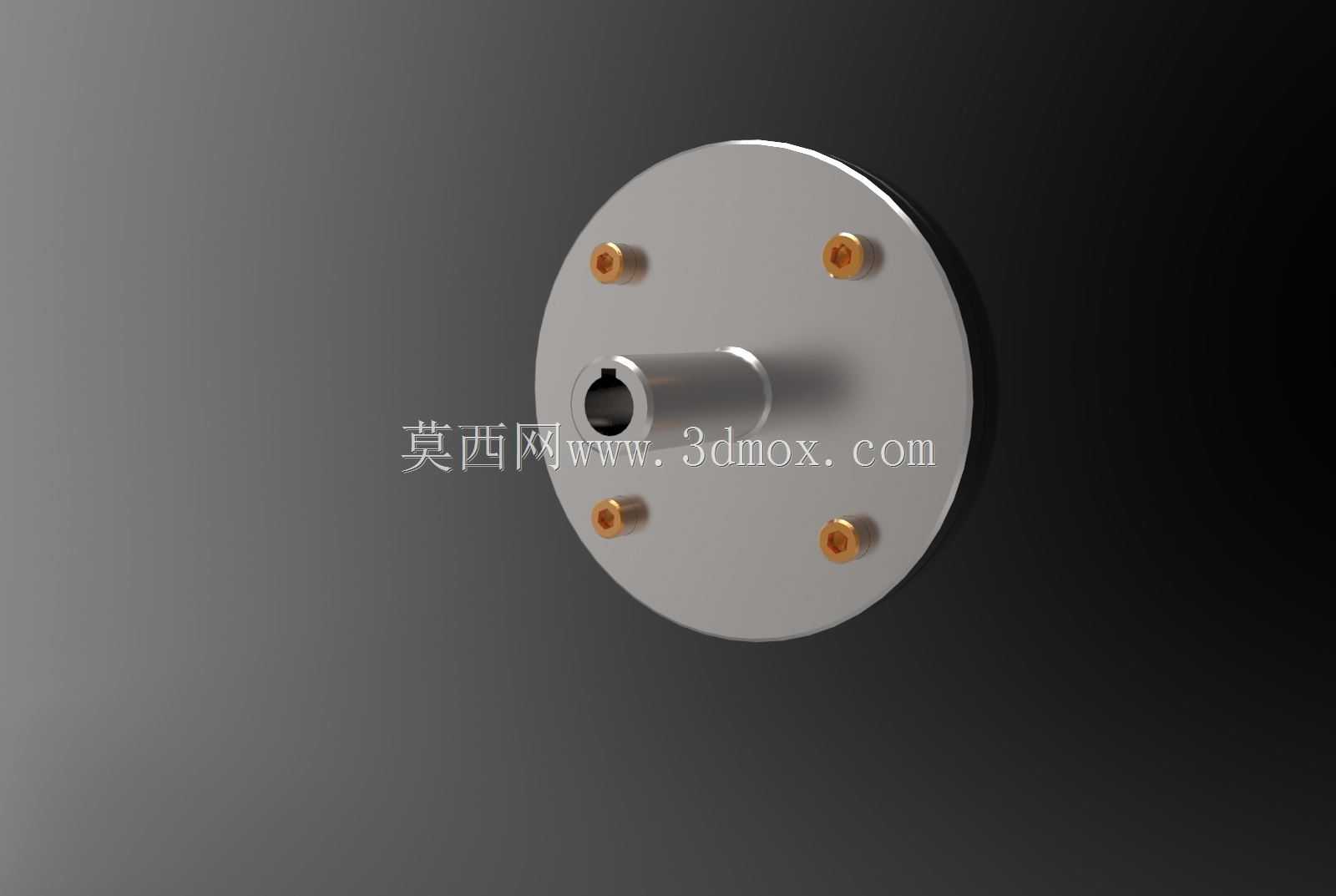

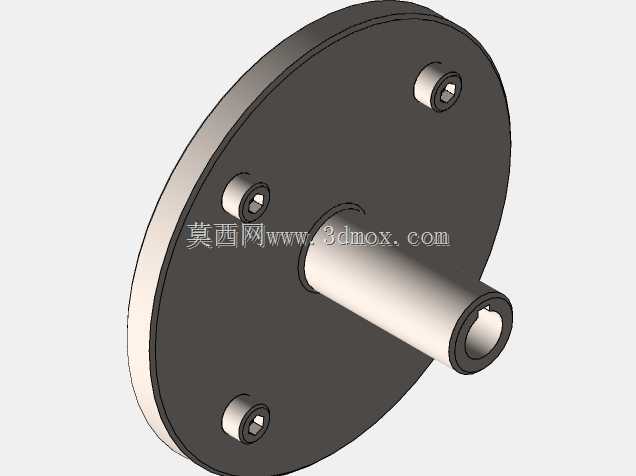

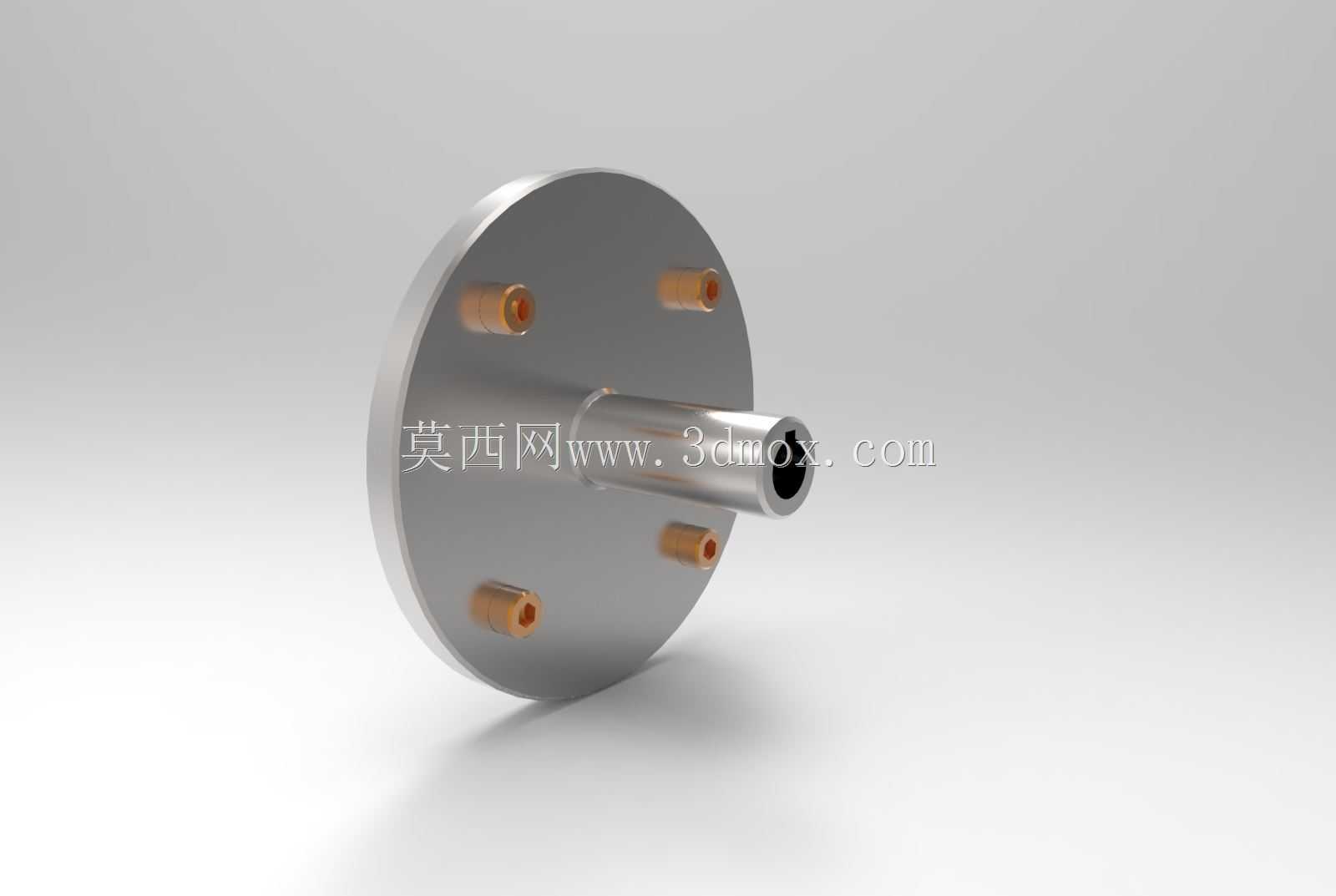

在小型电动行走设备、定制化移动作业平台的动力传输链路中，轮毂作为连接电机输出端与行走轮的核心承载部件，其结构匹配度直接决定动力传递效率与运行稳定性。这款定制轮毂的设计初衷，就是解决标准轮毂无法适配特殊规格电机输出轴、安装孔位不匹配的现场改造痛点，多用于非道路类小型电动巡检设备、厂区内定制转运小车、实验室小型移动试验平台的动力轮组搭建场景。从结构设计逻辑来看，轮毂主体采用阶梯轴式一体化结构，一端为带键槽的轴孔结构，可直接与电机输出轴通过平键实现周向固定，避免传动过程中出现轴孔打滑的问题，轴孔的加工公差严格按照过渡配合要求设定，既保证装配时的顺畅度，又能减少运行过程中的同轴度偏差。轮毂的法兰端面上均匀分布四个安装孔，孔位内嵌铜质衬套，既可以减少螺栓紧固时的接触面磨损，也能在长期交变载荷作用下避免孔位变形，安装孔的分布圆直径经过精准核算，匹配对应规格行走轮的安装尺寸，不需要额外制作转接法兰即可完成轮体固定。设计过程中充分考虑了安装边界的限制，轮毂的轴向总长度经过压缩优化，在保证轴孔配合长度满足扭矩传递要求的前提下，尽可能缩短轴向伸出尺寸，避免轮组安装后超出设备底盘的宽度边界，适配紧凑空间内的轮组布局需求。轮毂的轴伸端做了倒角过渡处理，既方便装配时的导向对位，也能减少应力集中带来的结构断裂风险，法兰端面与轴体的衔接位置设置了圆角过渡，在承受径向载荷时可以分散应力，提升部件的抗疲劳强度。实际装配时，只需将轮毂的键槽对准电机输出轴的平键推入到位，通过轴端挡圈完成轴向限位，再将行走轮对准法兰端面的安装孔，用螺栓紧固即可完成整套轮组的连接，不需要额外加工定制转接件，大幅缩短现场改造的装配周期。在运行过程中，这款轮毂可以将电机输出的扭矩平稳传递到行走轮上，一体化的结构设计避免了分体式连接结构带来的累积公差，轮组的径向跳动量控制在极小范围内，设备行走时的平稳性更优，即使在频繁启停、正反转切换的工况下，也能保持可靠的连接强度，不会出现连接松动、传动异响的问题。
