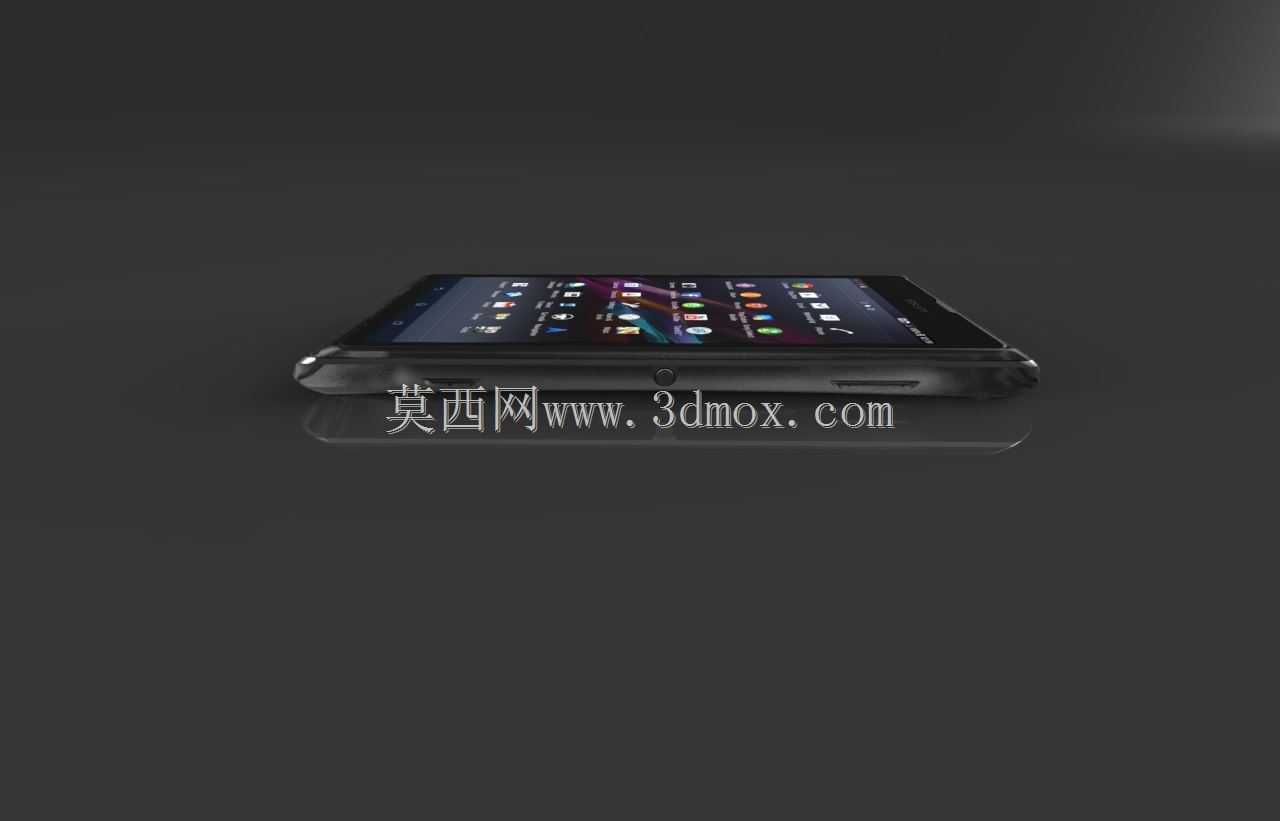

索尼XPERIA L C2105智能手机结构建模

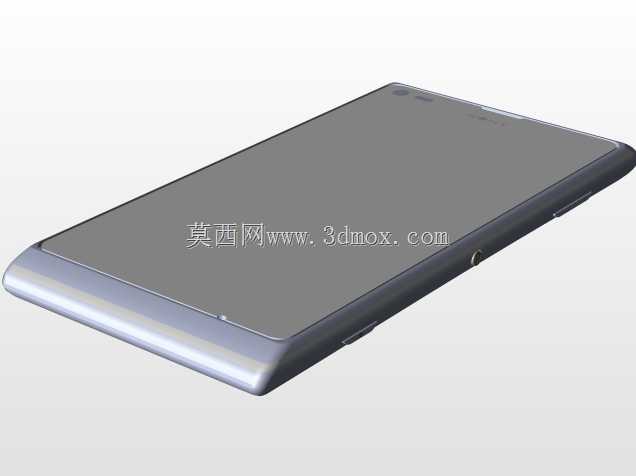

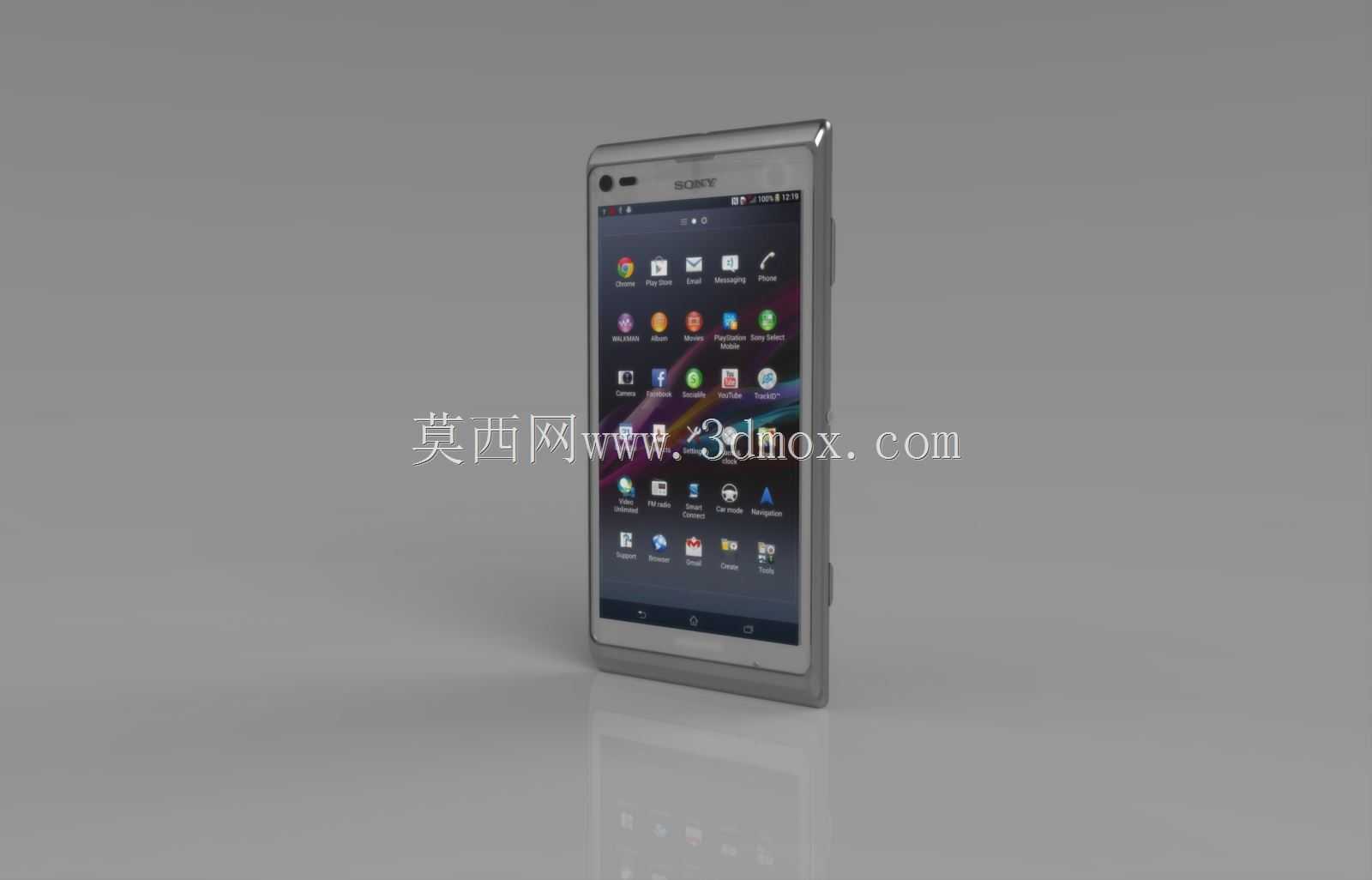

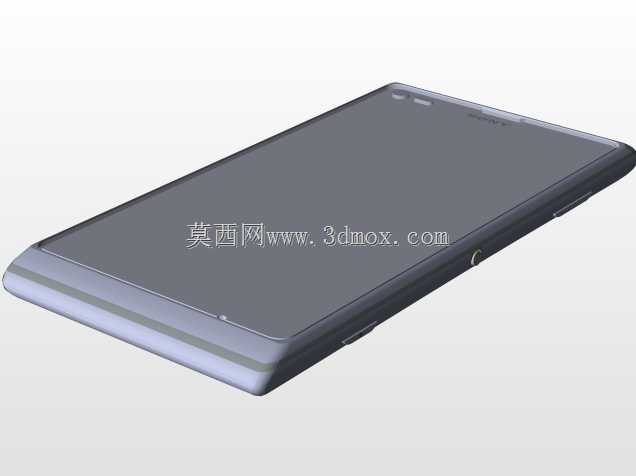

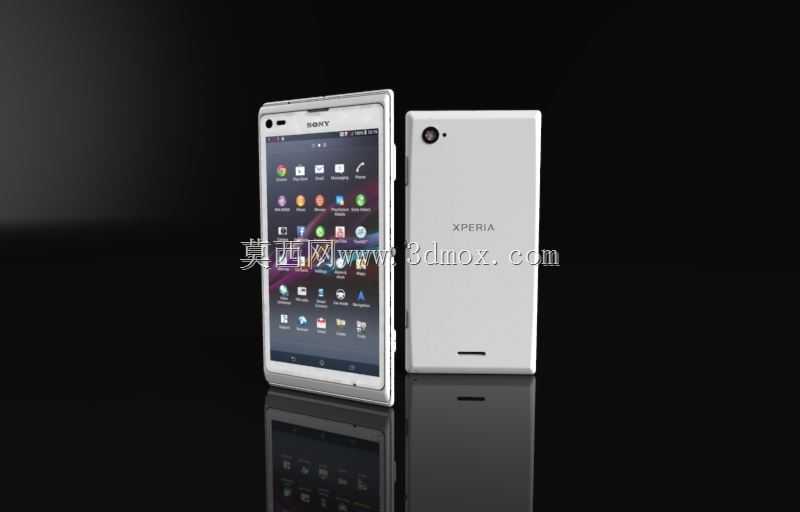

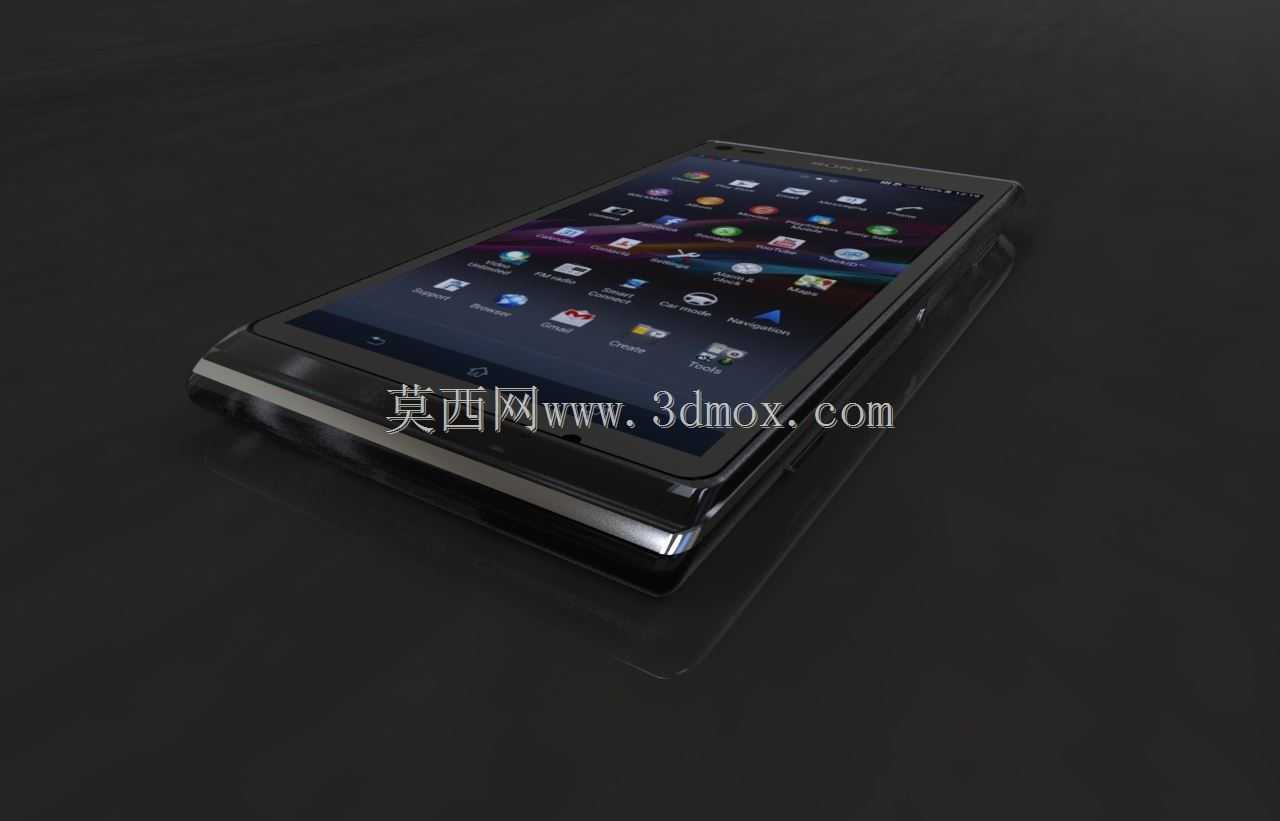

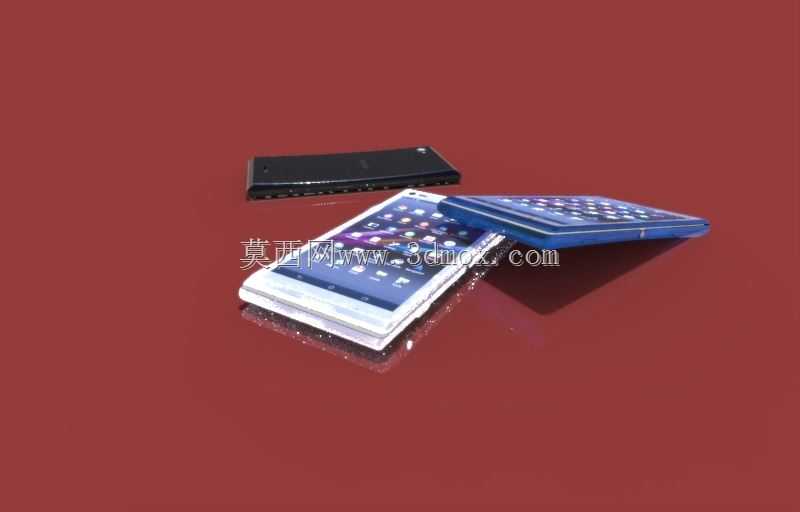

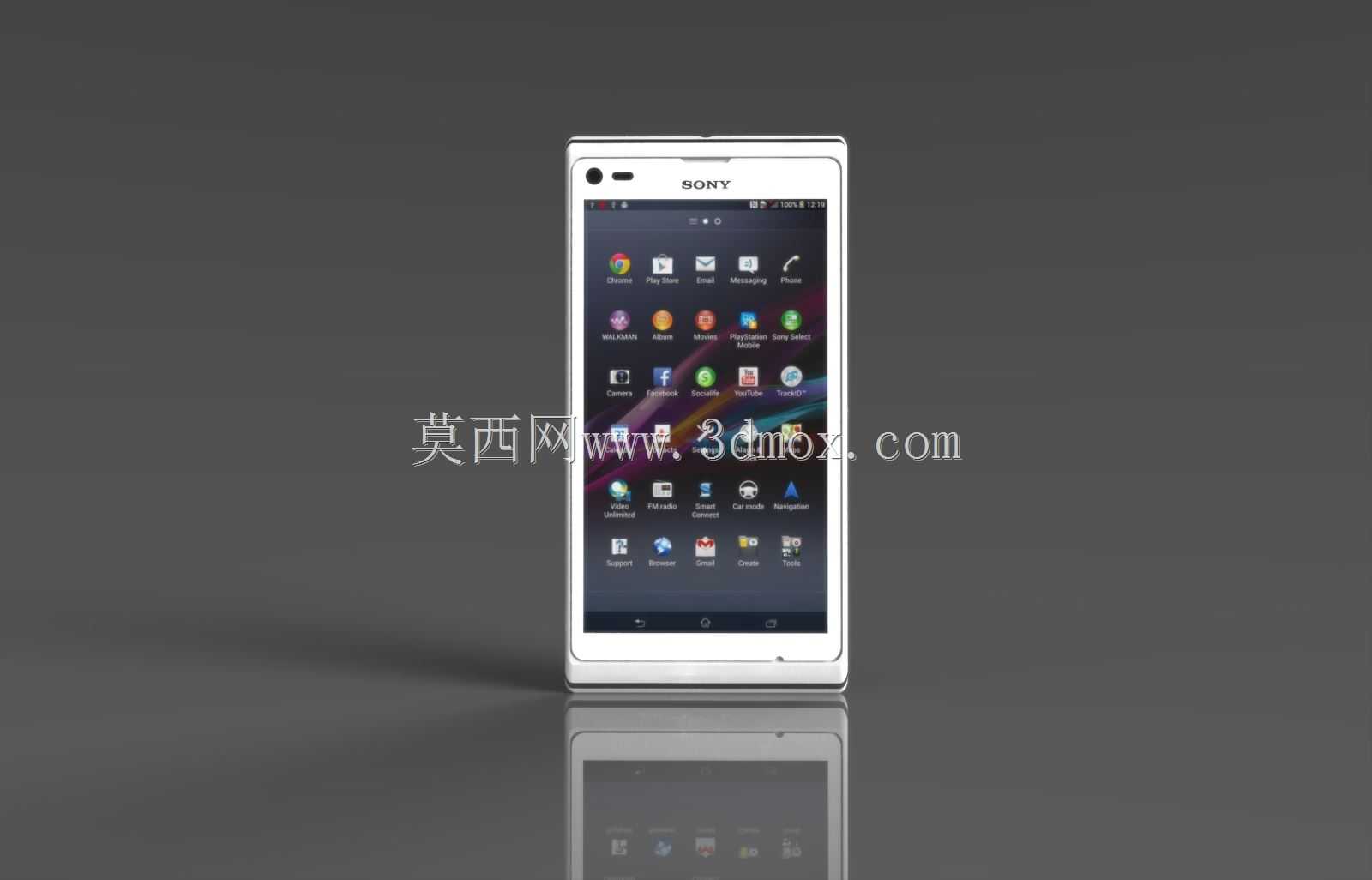

这款直板触控智能手机的三维建模，完全围绕消费电子终端的实际量产需求展开，建模过程中首先锚定了手持握持的人机工程边界，整机三维尺寸控制在128.7x65x9.7毫米，这个尺寸区间是经过大量手持握持测试验证的舒适范围，单手握持时拇指可覆盖屏幕80%以上的操作区域，不会出现握持时的硌手问题，机身重量控制在137g，长时间握持通话或操作也不会产生明显的手部疲劳感。屏幕部分采用4.3英寸TFT电容式触控屏，屏幕占机身正面比例约60.9%，分辨率设定为480x854像素，像素密度约228ppi，建模时特意还原了屏幕与前面板的贴合层级，区分了触控层、显示层与外保护玻璃的装配间隙，外保护玻璃边缘做了微弧过渡处理，避免日常使用中边缘磕碰导致的玻璃开裂问题，同时也能提升手指滑动操作时的顺滑触感。机身正面上方集成了前置摄像头、听筒与光线距离传感器，建模时还原了这些元器件的开孔位置与装配公差，确保前置拍摄、通话拾音、自动亮度调节与通话熄屏功能的结构空间预留充足，不会出现元器件干涉的问题。机身侧面设置了实体按键，包括电源键与音量调节键，按键的凸起高度控制在0.5mm，既保证按压时的清晰反馈，又不会因为凸起过高导致口袋内误触，按键与机身中框的间隙控制在0.1mm，兼顾装配公差与日常使用的防尘需求。机身背部采用一体化后盖设计，摄像头模组位于背部上方居中位置，建模时还原了摄像头镜片的凸起高度与保护圈结构，避免镜片直接与接触面摩擦产生划痕，后盖与中框的卡扣结构也做了完整还原，方便后期拆机维修与电池更换。这款模型可用于消费电子结构设计教学、手机配件适配开发、产品外观方案验证等场景，比如手机保护壳的结构设计就可以直接基于该模型做适配公差调整，屏幕保护膜的开孔定位也能依托该模型完成精准对位，同时也能作为手持终端类产品的人机工程验证参考，帮助结构设计师快速把控直板手机的尺寸边界与元器件布局逻辑，避免设计过程中出现结构干涉、握持体验不佳等常见问题。建模过程中对机身的所有圆角过渡都做了精细化处理，中框与前后盖的衔接处采用R0.3mm的圆角，既保证机身的线条利落感，又能消除锐边带来的握持不适感，机身底部的麦克风开孔、扬声器出声孔都按照实际量产的开孔尺寸做了还原，确保通话拾音与外放音效的结构通道符合声学设计要求。
