Arduino兼容物联网WiFi嵌入式开发板

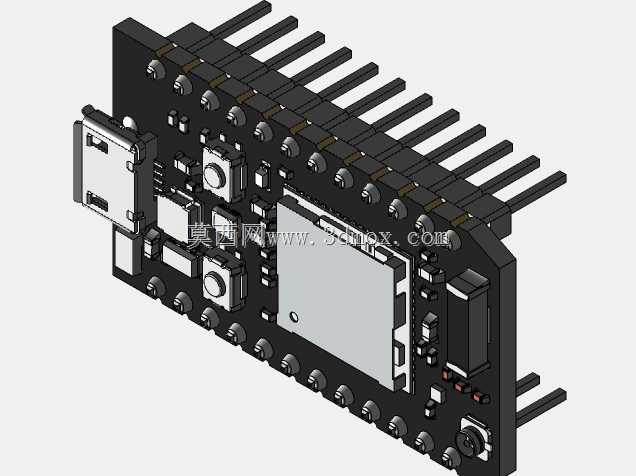

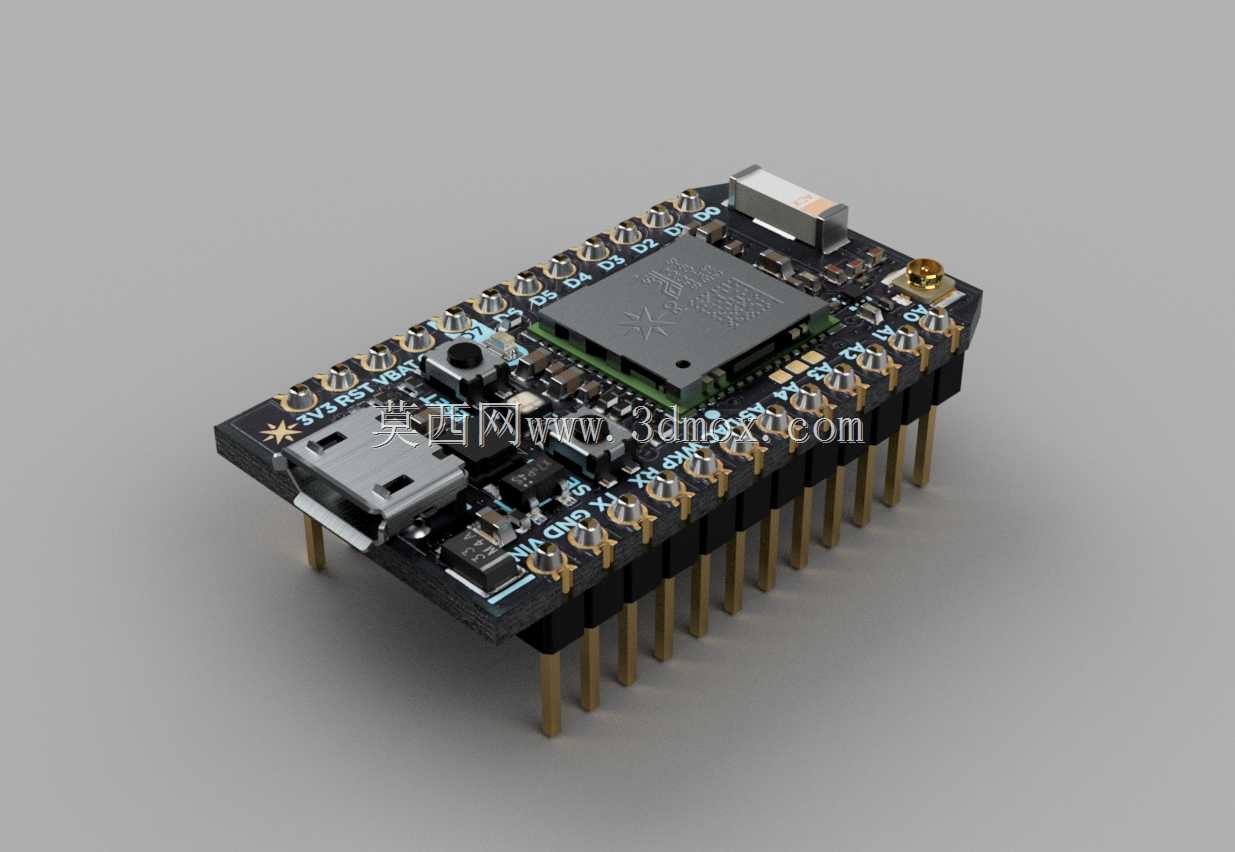

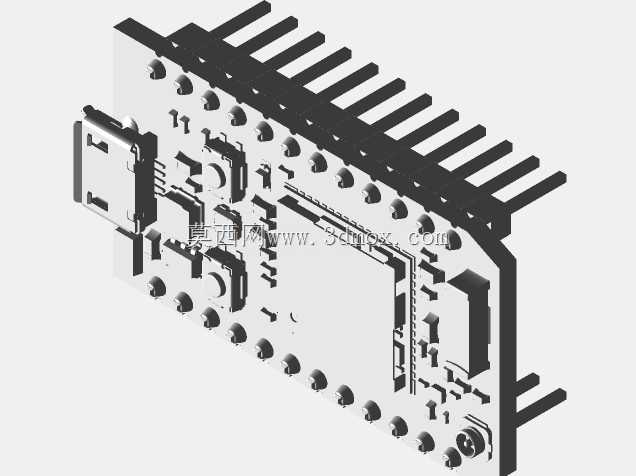

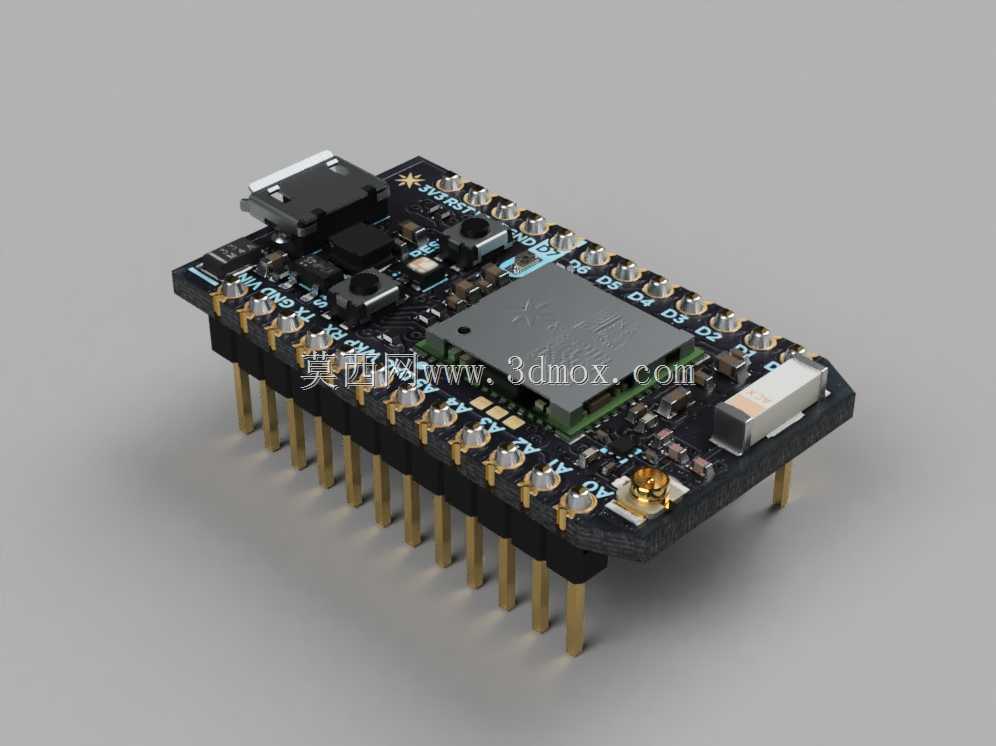

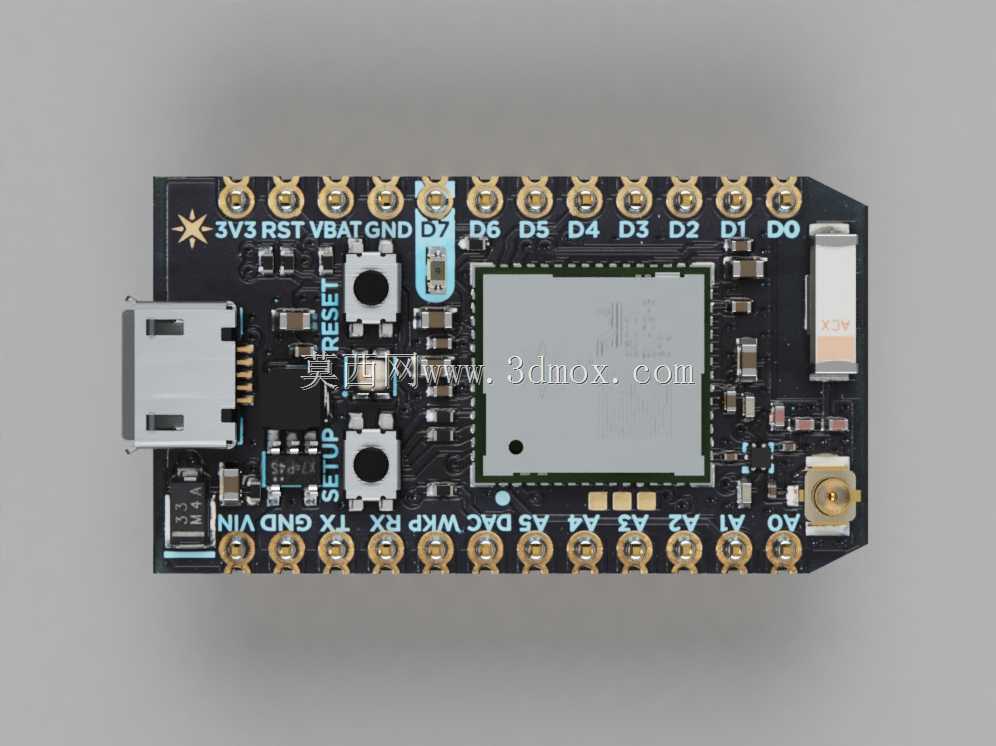

这款嵌入式开发板面向物联网终端原型开发场景设计，可直接兼容Arduino开发生态，降低物联网项目的硬件适配门槛，适合智能硬件创业者、电子爱好者以及嵌入式开发人员做功能验证与小批量产品原型搭建。板载WiFi通信模块，可直接接入无线网络实现数据上传、远程控制等功能，无需额外外接通信模组，减少外围电路的布线工作量。从结构设计来看，开发板采用标准双列直插排针布局，排针间距遵循通用面包板与洞洞板的2.54mm标准间距，可直接插装在面包板上完成快速电路搭建，也可通过排针焊接在定制载板上，适配不同的项目安装需求。板载Micro USB接口，兼顾供电与程序烧录功能，接口位置布置在板边一侧，不会与排针安装产生干涉，日常插拔操作空间充足。板上还预留了天线接口位置，可根据使用场景选择板载天线或者外接高增益天线，适配不同信号强度的部署环境，比如在工业车间等信号遮挡较多的场景，可外接延长天线提升通信稳定性。核心处理器区域做了铺地处理，既可以提升散热效率，也能减少高频信号对周边电路的电磁干扰，保证WiFi通信的稳定性。板载复位按键与用户自定义按键，按键位置布置在板边易操作区域，按键行程适中，日常调试时按压手感清晰，不会出现误触情况。从安装边界来看，整板外形尺寸适配通用开发板外壳，四个角预留的安装孔位符合标准固定孔距，可直接通过铜柱固定在设备壳体内部，排针伸出长度匹配常规壳体的开孔高度，不会出现排针顶壳或者接口外露不足的问题。在实际项目应用中，这款开发板可用于智能家居节点、环境监测终端、小型工业数据采集节点等场景，通过板载的IO口可直接外接传感器、执行器等外围器件，无需额外扩展IO板卡，简化整体硬件结构。建模过程中还原了板上所有元器件的实际高度与位置关系，做结构装配验证时可直接检查开发板与周边壳体、其他板卡的干涉情况，提前规避装配时的空间冲突问题，比如在定制设备外壳时，可直接导入模型核对接口位置、按键高度、排针位置是否与壳体开孔匹配，减少实物打样的修改次数。
