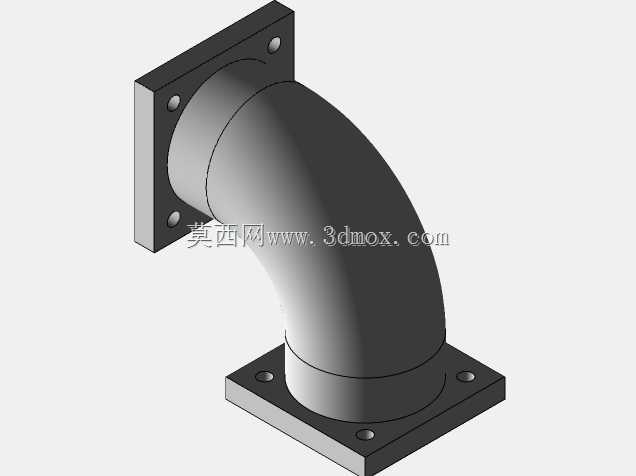

带法兰安装座90度弯管接头结构

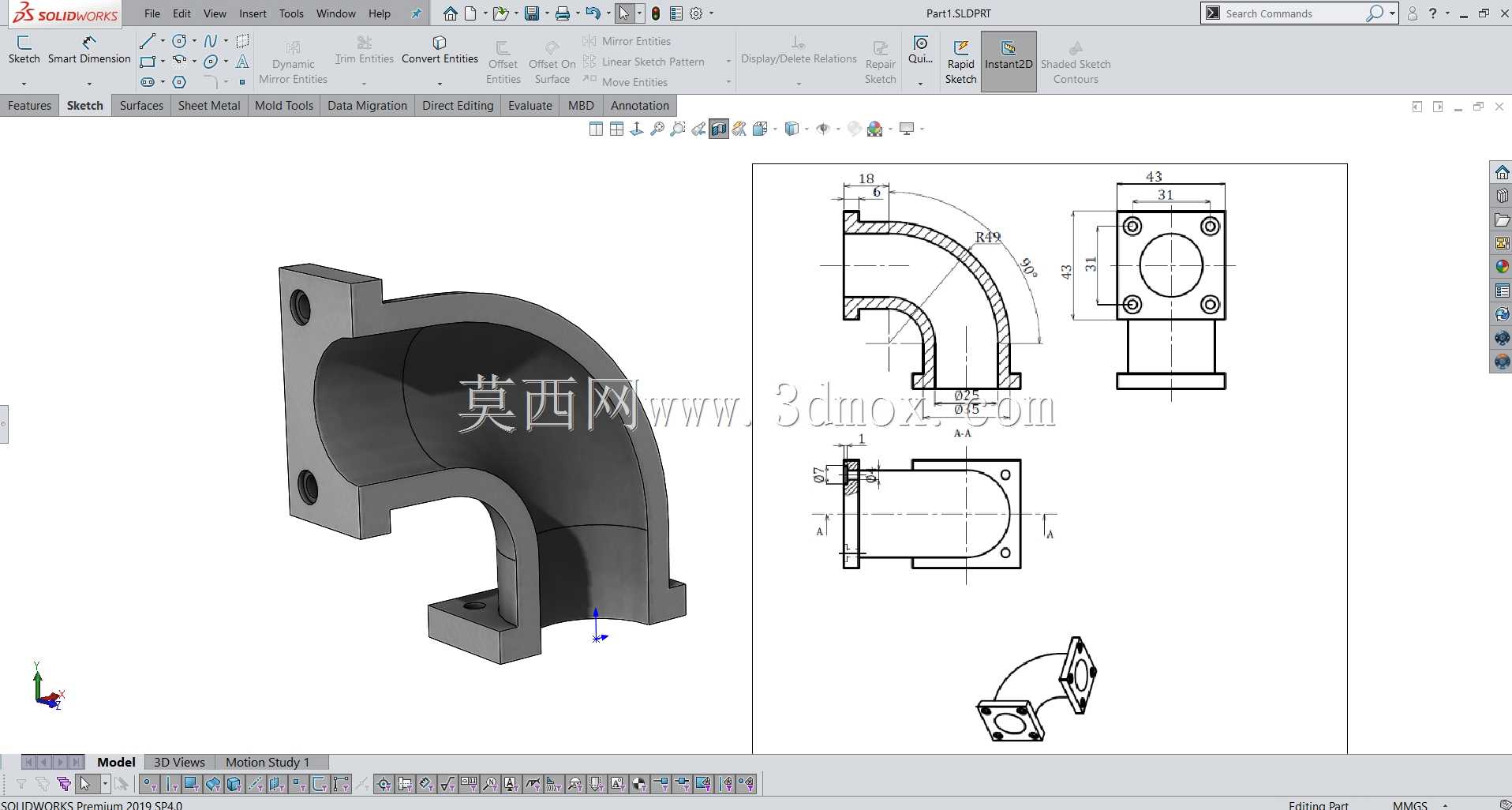

这类90度弯管接头在工业流体输送场景中应用十分广泛，常见于液压泵站管路排布、气动控制系统走线、工业冷却循环水回路、低压流体输送管线等场景，主要作用是在有限安装空间内完成管路走向的90度转向，同时通过两端的法兰安装结构实现与相邻管路、阀组或设备接口的刚性固定，相比螺纹连接的弯头，法兰式结构的密封承压能力更强，更适合管径偏大、工况存在小幅振动的管路系统。从结构设计逻辑来看，该弯头采用一体成型的流道设计，弯曲段做了平滑圆弧过渡，避免直角弯折带来的流阻骤增问题，能有效降低流体经过转向位置时的压力损失，减少湍流引发的管路振动与噪音。两端的方形法兰安装座上均布了四个螺栓过孔，安装时可通过螺栓配合密封垫片实现端面密封，安装对位时容错率更高，不需要像螺纹接头那样控制旋转拧入角度，现场装配调整更便捷。设计过程中首先要确定流道的通径参数，匹配对应管路的流量要求，弯曲半径的取值通常取通径的1到1.5倍，既保证流道顺滑，又不会让弯头整体占用空间过大。法兰安装面的平面度需要严格控制，避免安装后出现密封面间隙导致的泄漏问题，螺栓孔的位置度公差要控制在合理范围，保证现场安装时能顺利对位穿栓。从安装边界来看，弯头两个法兰端面分别朝向垂直的两个方向，安装时需要预留出螺栓拆装的操作空间，尤其是弯头外侧的弯曲部位，要和周边设备构件留出足够间隙，避免管路工作时的热胀冷缩或振动位移产生干涉。这类接头在建模练习中常用来掌握旋转、拉伸切除、阵列等基础建模命令，实际工程应用中还要结合工况压力、流体介质属性选择对应的材质，普通水循环场景常用铸铁或碳钢材质，腐蚀介质场景则需要选用不锈钢或工程塑料材质，法兰端面的密封槽结构也会根据密封形式做对应调整，比如采用O型圈密封时需要在法兰端面加工对应尺寸的密封槽，采用平垫片密封时则保持端面平整即可。在管路排布设计时，这类弯头的使用可以大幅压缩管线转向所需的空间，让整体管路布局更紧凑，同时法兰连接的形式也方便后期管路的拆解维护，不需要转动整段管路就能完成接头的更换。
