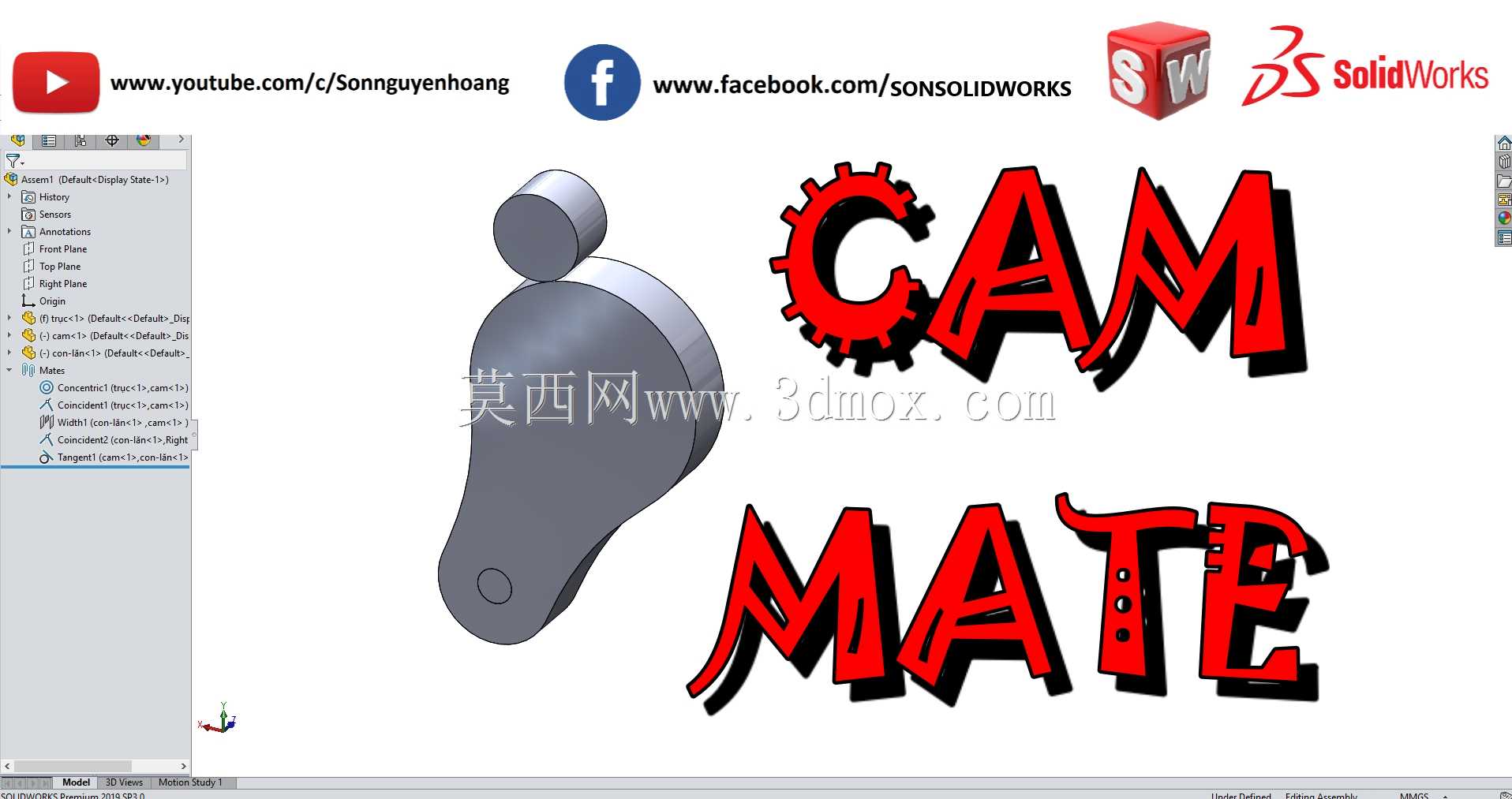

凸轮配合结构在自动化产线的间歇送料、包装设备的工位切换、轻工机械的时序动作执行场景中应用极为广泛,这类结构的核心优势是能通过轮廓曲线的精准设计,将旋转输入转化为从动件的预期往复运动,无需复杂的电控程序编排即可实现稳定的时序动作输出。本次设计的凸轮配合结构采用盘形凸轮搭配平底从动件的组合形式,从动件端部设置的圆柱滚轮可将滑动摩擦转化为滚动摩擦,大幅降低长期运行过程中的接触磨损,避免轮廓面出现点蚀、拉伤等失效问题,延长结构整体的维护周期。设计过程中首先根据动作端的行程需求、动程角与休止角参数反推凸轮轮廓的基圆半径,基圆尺寸的选取兼顾了压力角控制与安装空间限制,确保推程阶段最大压力角控制在许用值范围内,避免出现机构自锁、运行卡滞的问题。凸轮本体的轮廓曲线采用多段多项式曲线拟合,在从动件启动与回程阶段设置了合理的加速与减速过渡段,消除刚性冲击与柔性冲击,适配中速运转的工况需求,运行过程中从动件的运动加速度曲线连续无突变,可有效降低设备运行时的振动与噪音。安装边界方面,凸轮中心设置标准通孔用于与驱动轴配合,键槽尺寸符合通用传动件的配合公差要求,可直接适配常规直径的输出轴,无需额外定制转接零件;从动件的导向段采用圆柱面结构,可与设备上的直线轴承、导向套直接配合安装,导向长度经过校核,可承受推程阶段的侧向分力,避免从动件出现偏磨、卡滞。从动件端部的滚轮采用销轴铰接固定,销轴与滚轮之间设置润滑通道,可定期加注润滑脂降低转动阻力。整套配合结构的运动逻辑经过运动仿真验证,从动件的位移、速度、加速度输出曲线完全匹配预设的动作时序,可直接集成到各类需要周期性往复动作的自动化设备中,也可作为机械原理教学的演示结构,帮助从业者理解凸轮机构的运动特性与设计要点。实际装配时需注意凸轮与驱动轴的同轴度公差,从动件滚轮与凸轮轮廓面的预紧力需调整至合理范围,既保证运动传递无间隙,也避免接触压力过大加剧磨损。
