CR10型3D打印机加高支撑支腿结构

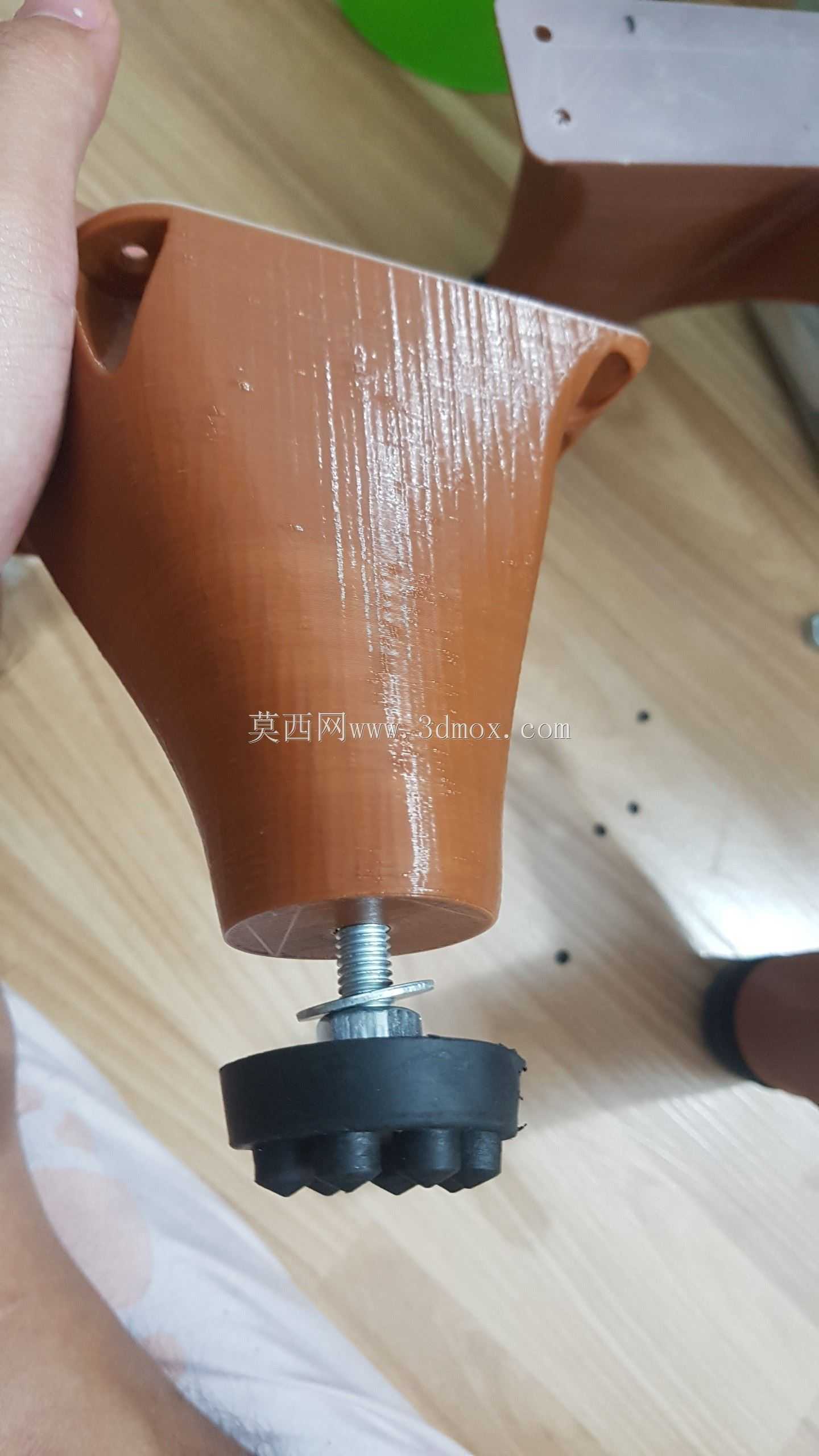

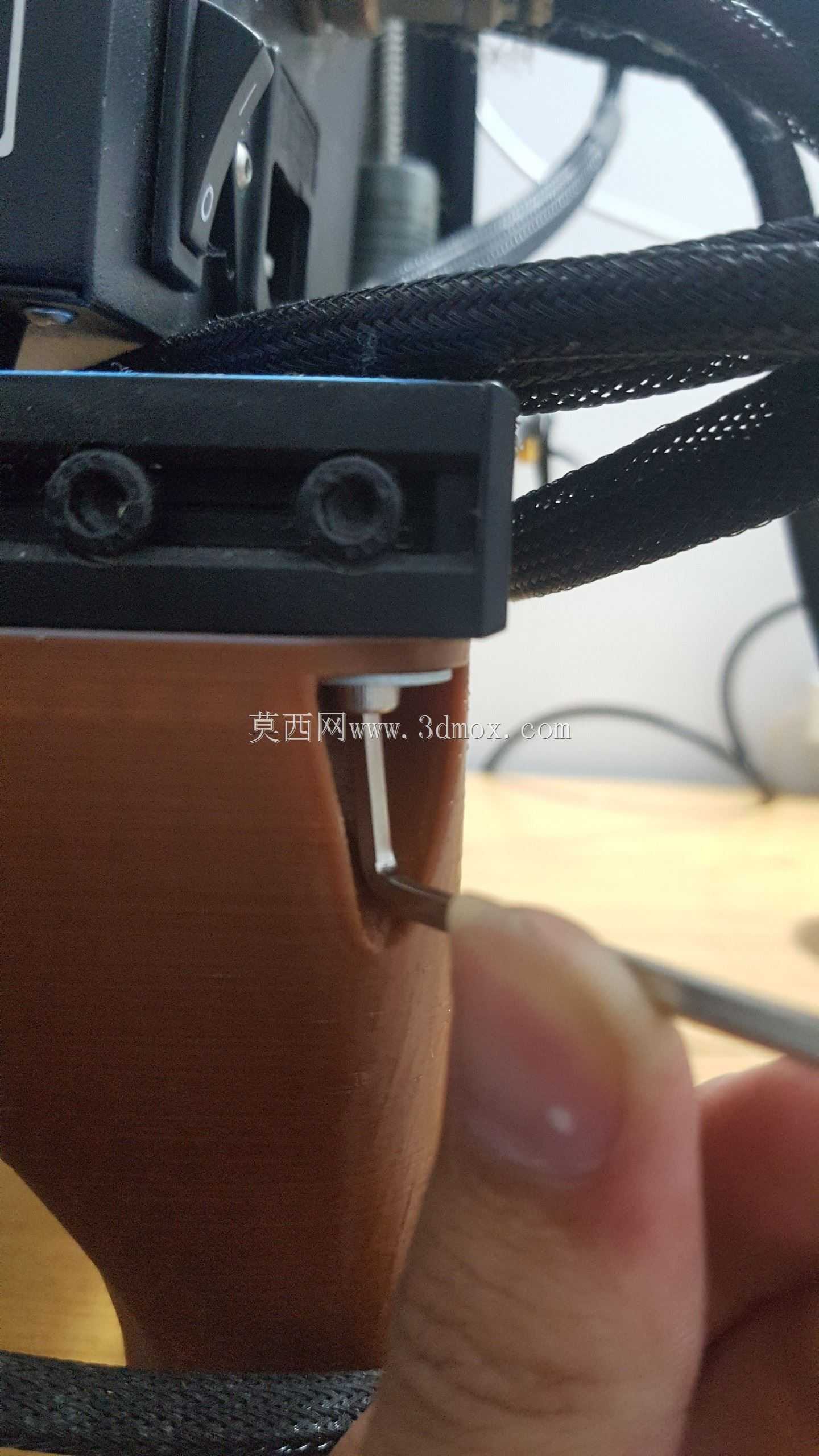

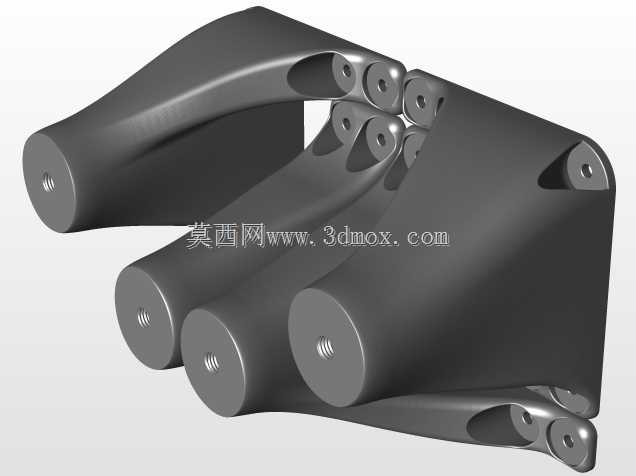

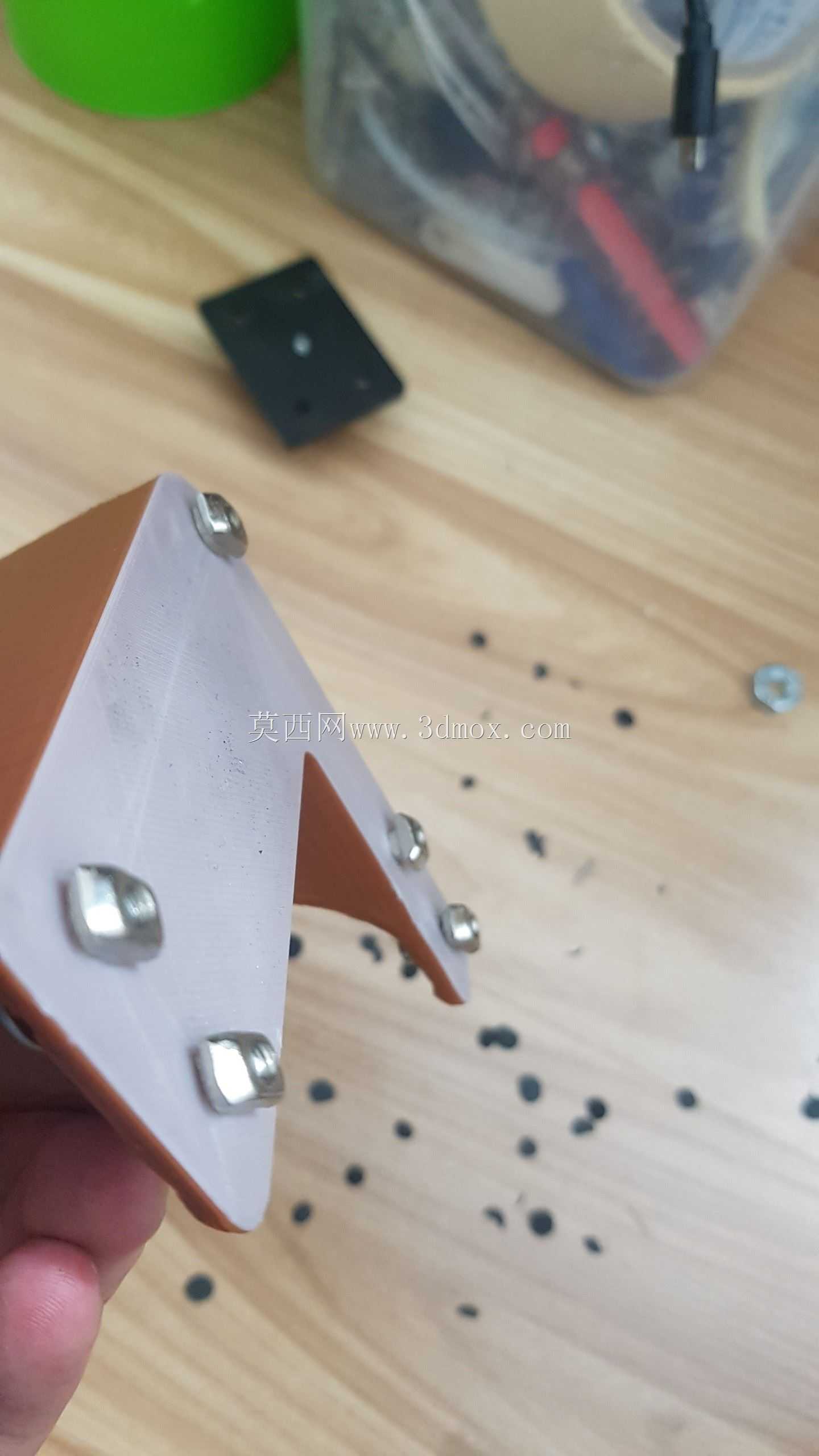

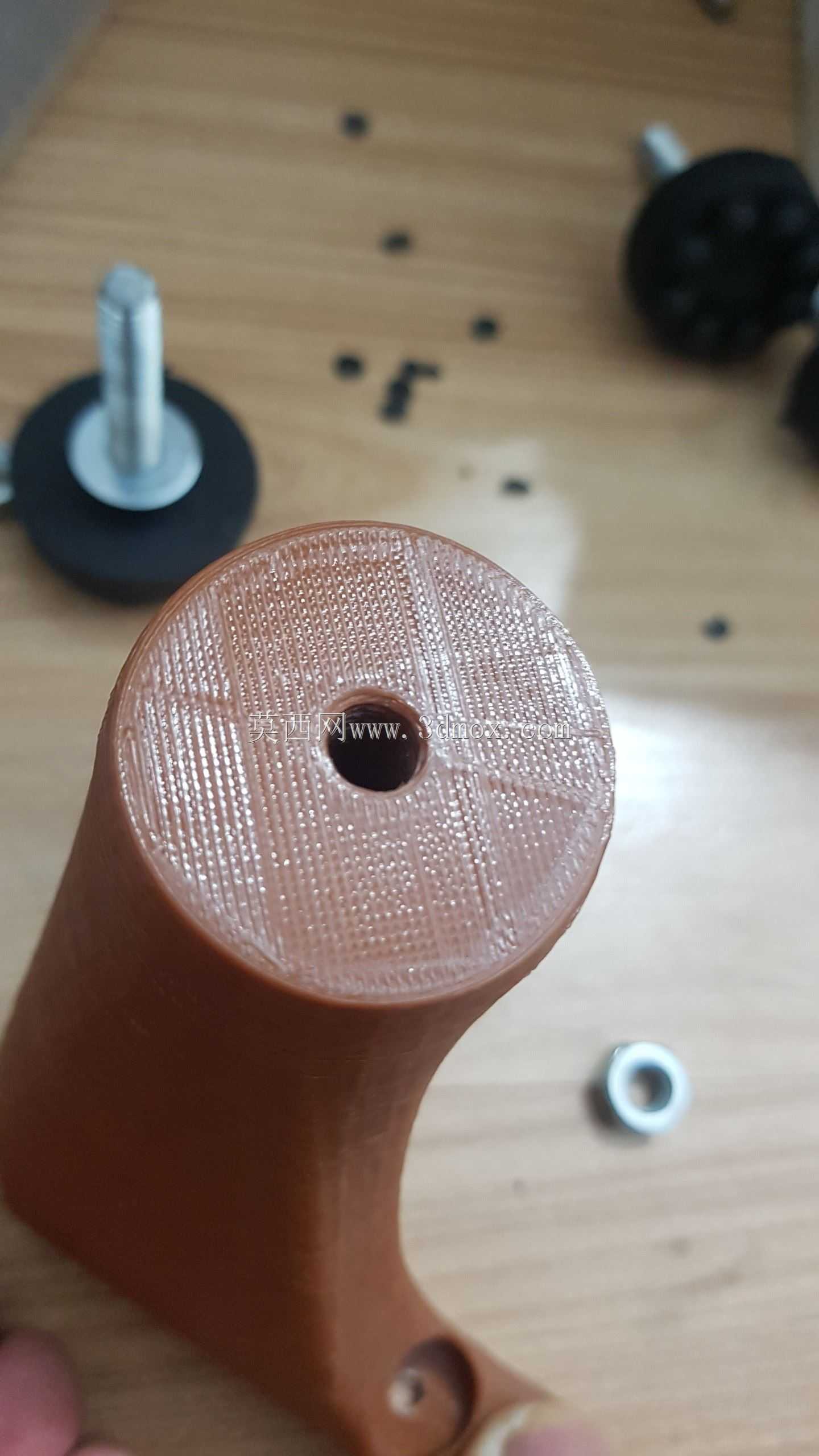

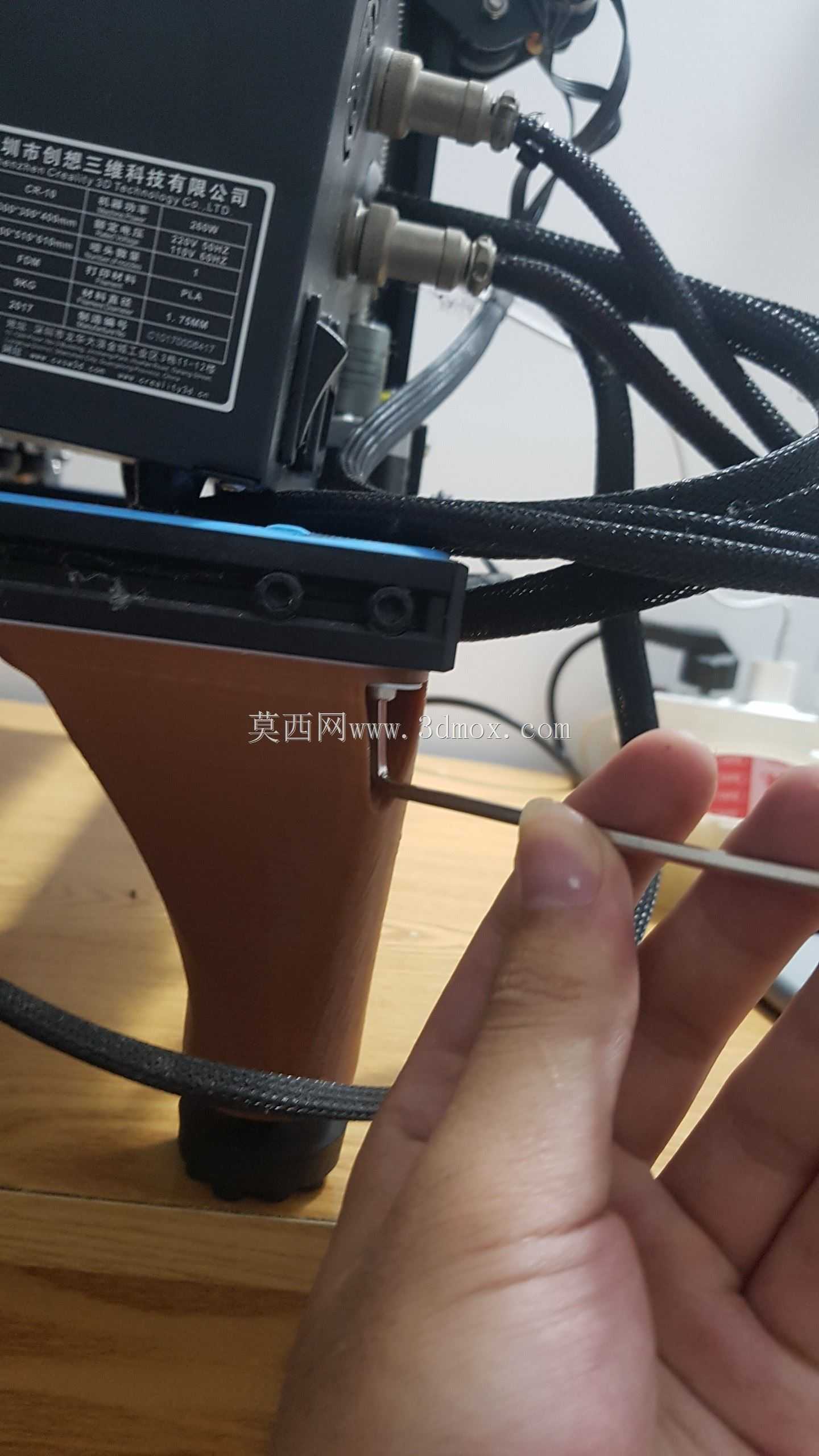

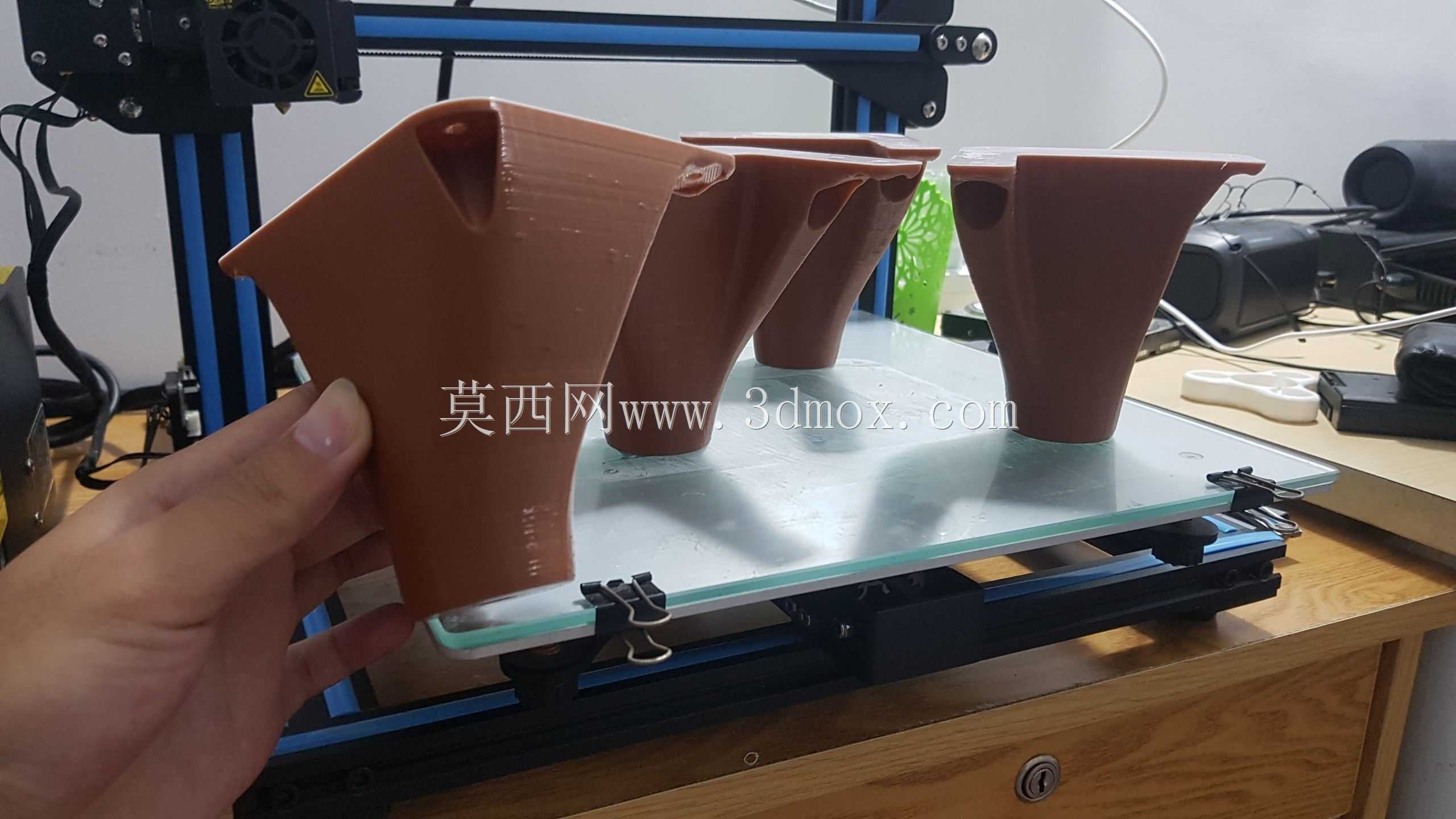

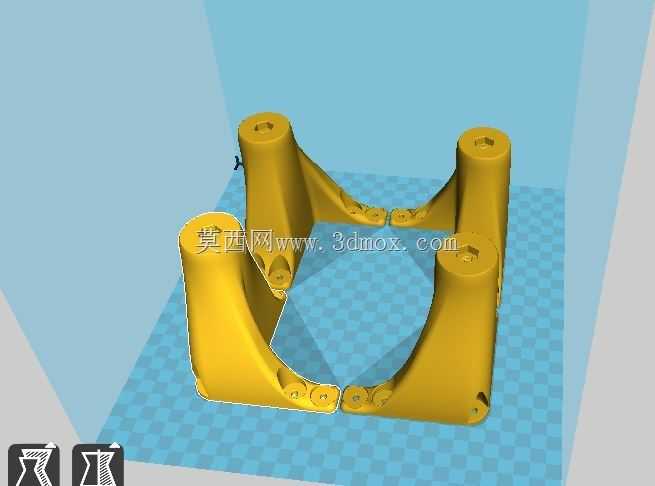

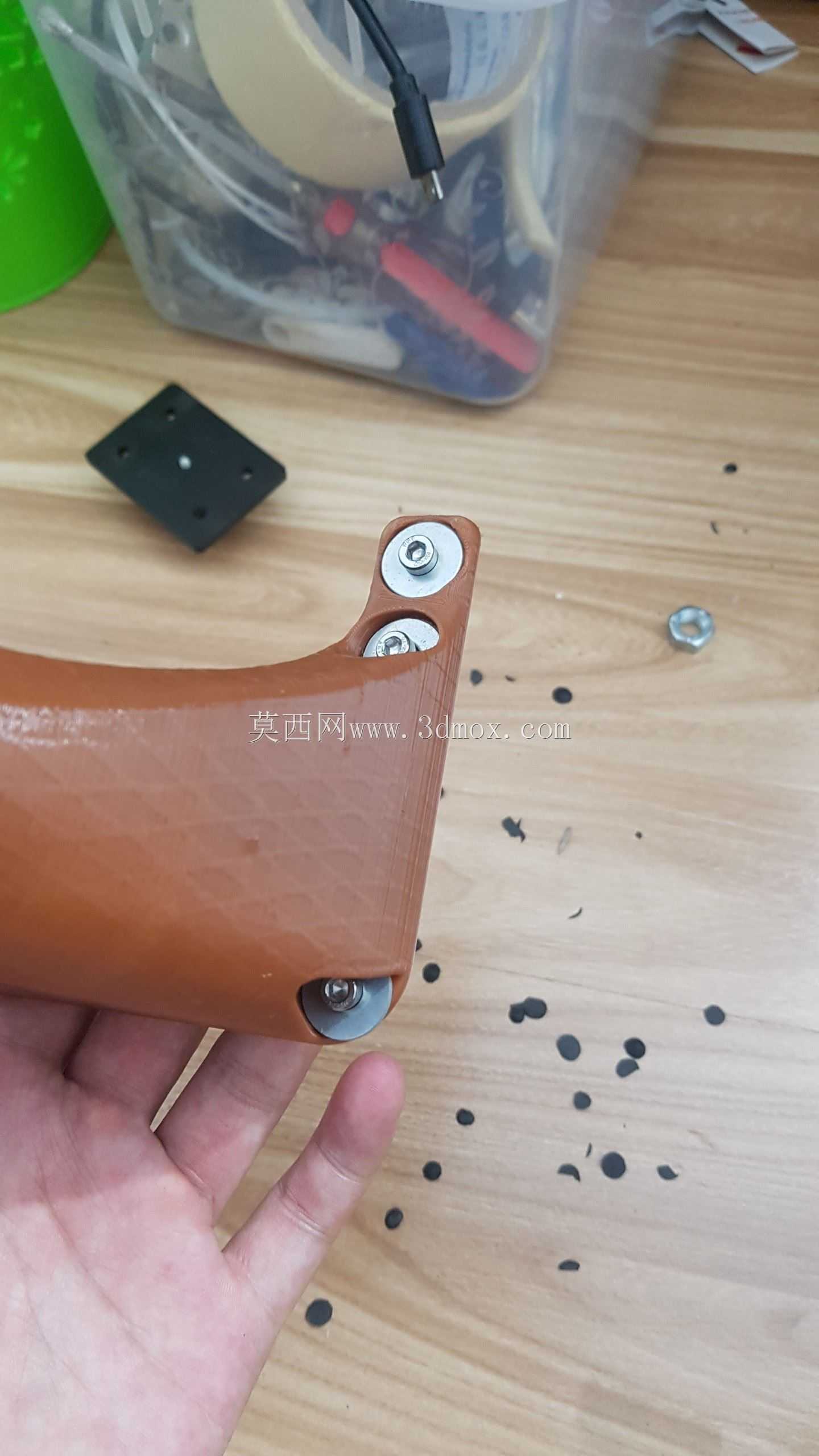

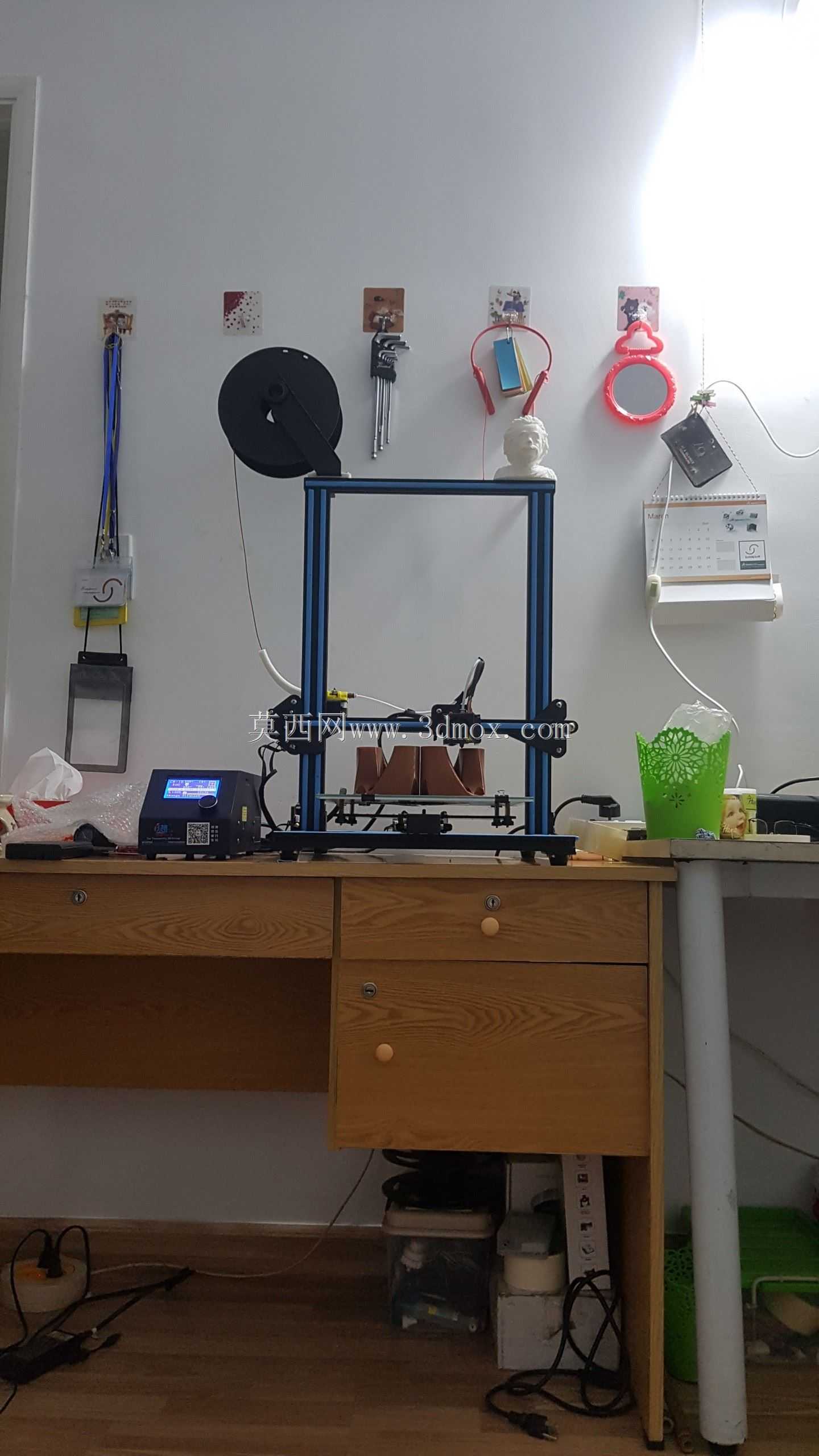

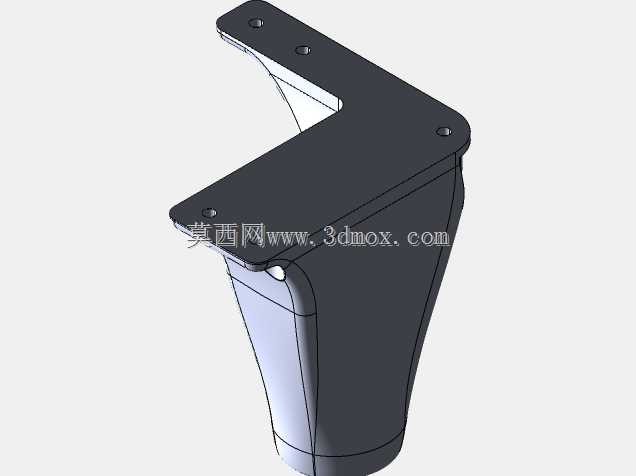

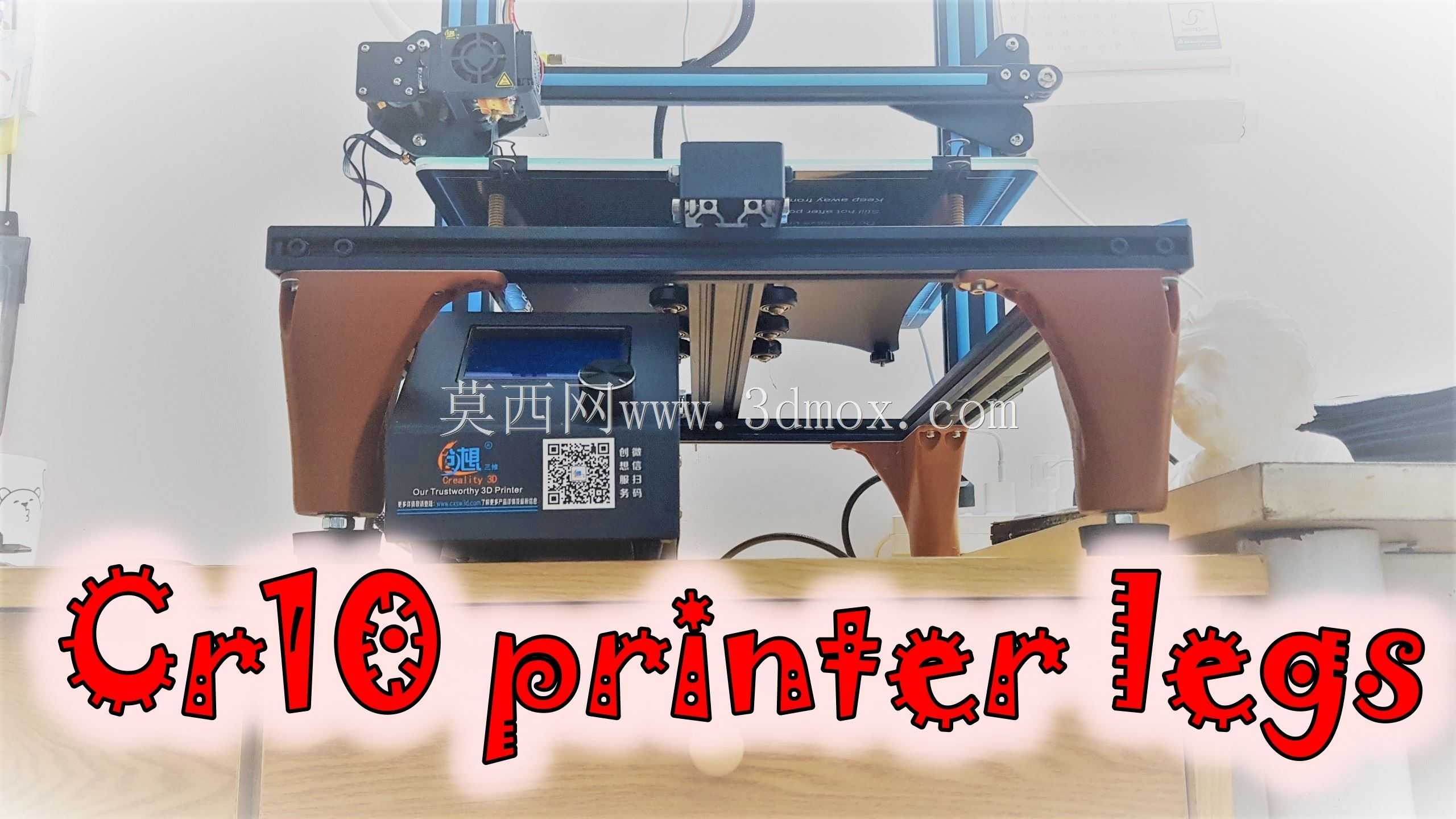

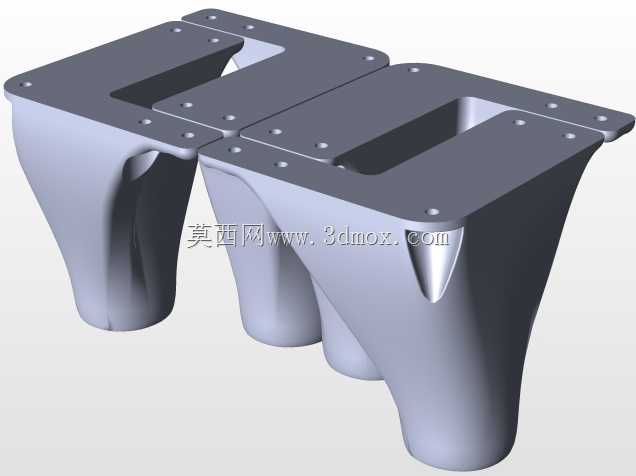

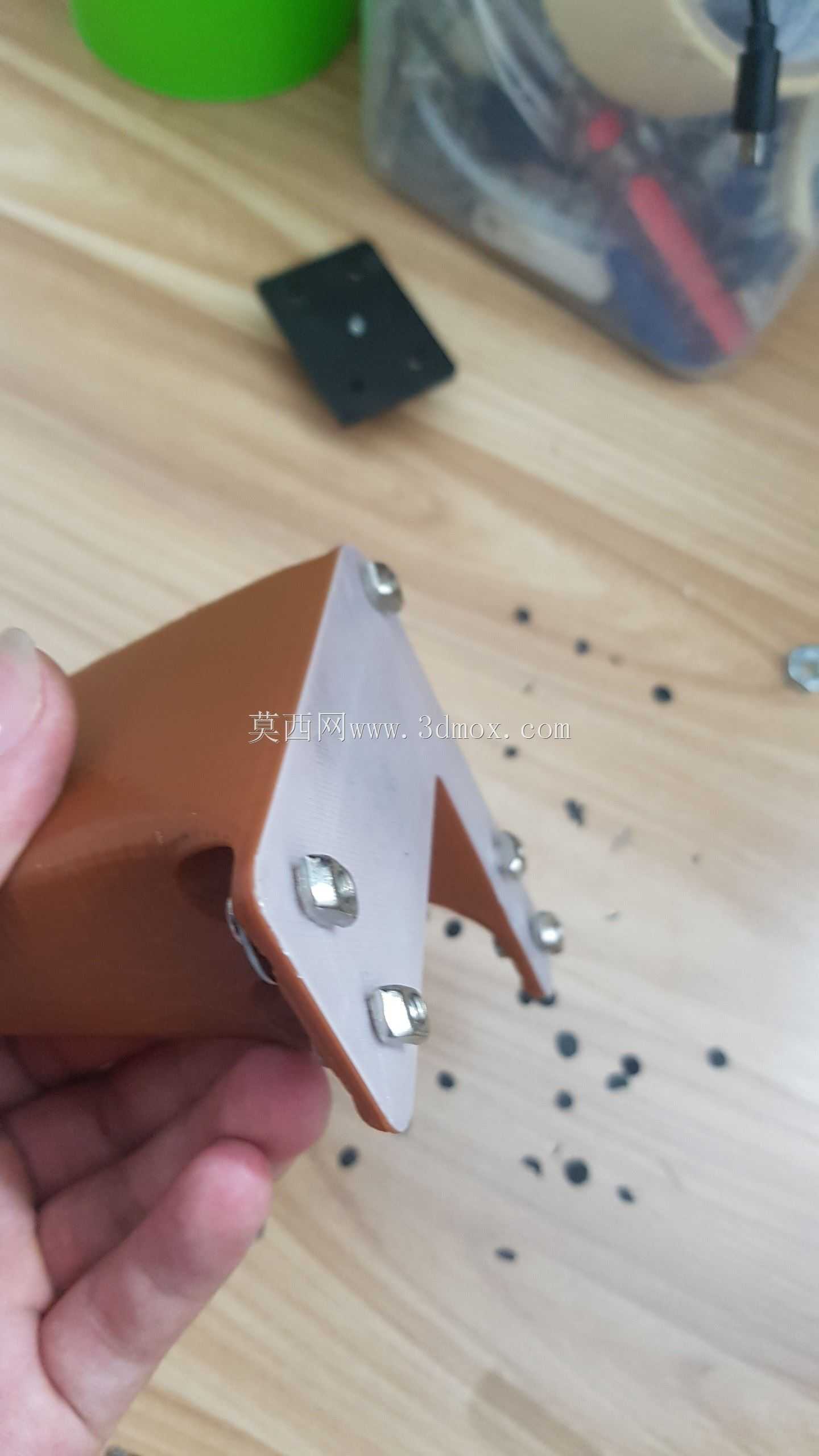

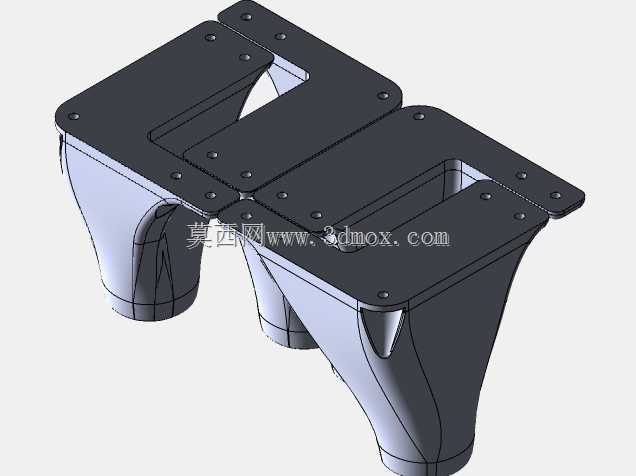

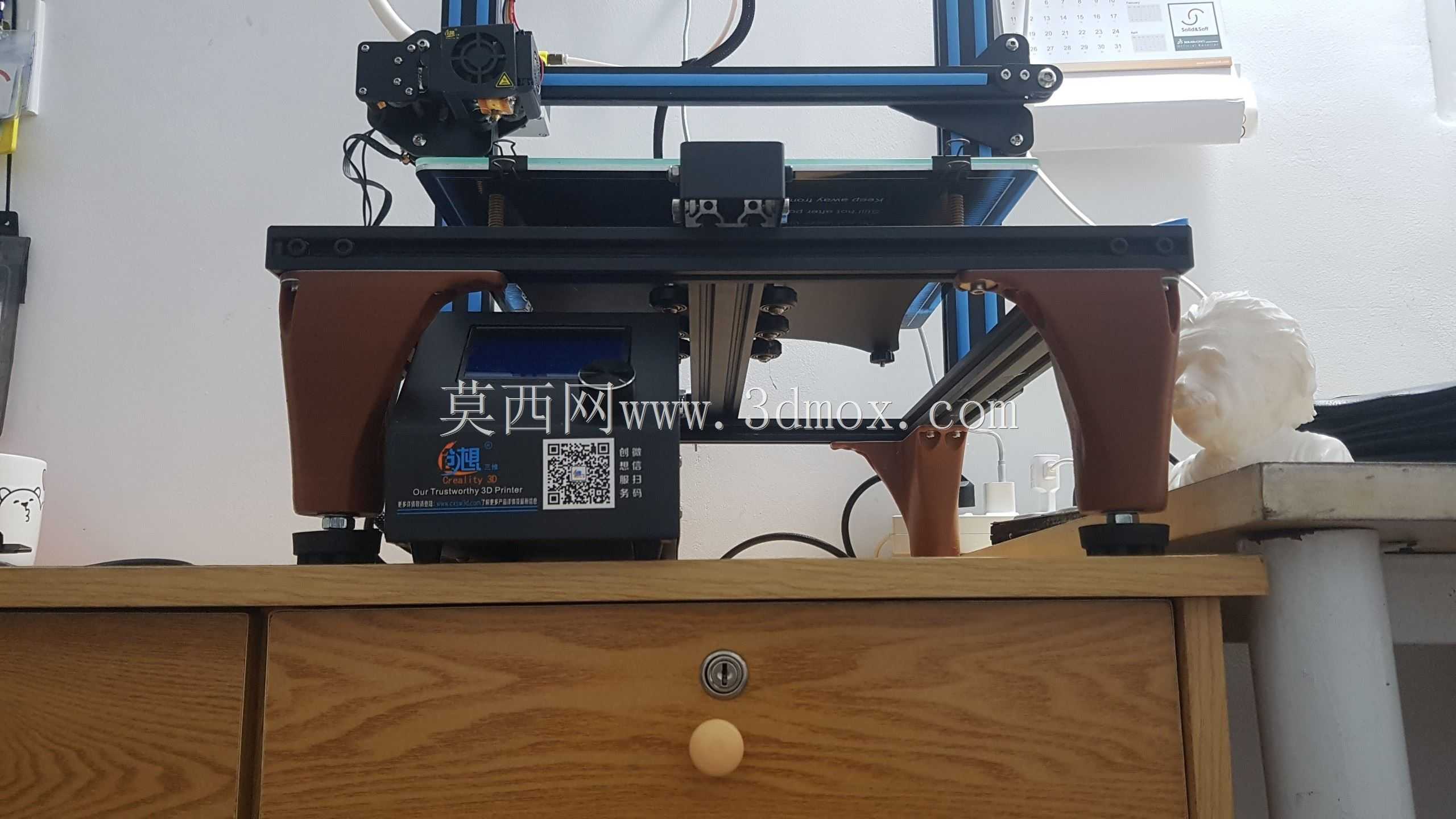

桌面级FDM3D打印机在日常使用场景中，常因原厂支腿高度不足，出现底部操作空间局促、耗材放置干涉、散热气流不畅等实际问题，这款支腿结构正是针对这类使用痛点完成的适配设计。从安装边界来看，支腿上端完全匹配CR10机型原厂框架的底部安装孔位，无需对设备原有铝型材框架做打孔、切削等二次加工，直接沿用原厂M4规格固定螺丝即可完成装配，不会破坏设备原有结构强度。支腿主体采用上窄下宽的渐变流线造型，相比等截面直腿结构，在相同耗材用量下能获得更大的支撑底面跨度，设备放置时的抗倾覆力矩提升明显，即使打印过程中挤出头高速往复运动产生振动，也能保持框架整体稳定性，减少层纹偏移、打印件翘边等因设备晃动引发的打印缺陷。支腿下端设计有橡胶防滑脚垫的安装位，适配M8x1.25规格的调节脚垫，可根据放置台面的平整度微调单根支腿的支撑高度，解决桌面不平整导致的框架倾斜问题，保证打印平台始终处于水平校准状态，降低频繁调平的维护频次。支腿中部预留的环形凹槽可适配IO6mm规格垫圈，既可以在安装时起到应力缓冲作用，避免金属螺丝与支腿硬接触造成的接触面磨损，也能在长期承重后分散局部应力，防止支腿连接部位出现应力开裂。从功能特性上看，加装该支腿后设备底部净空高度得到有效提升，一方面可以在设备下方放置备用耗材、工具收纳盒等小件物品，充分利用桌面垂直空间，另一方面能让设备底部的控制板、电源模块获得更充足的空气流通空间，改善电子元器件的散热条件，降低长时间连续打印时的过热停机风险。设计过程中充分考虑了打印制作的可行性，支腿整体无大角度悬空结构，无需添加过多支撑材料即可完成FDM打印成型，壁厚设置均匀，打印过程中不易出现翘曲、填充不足等成型缺陷，普通用户使用常规PLA、PETG耗材即可自行制作，无需特殊工程材料。支腿的外形弧度经过反复调整，既保证了足够的承重截面，也避免了直角结构带来的磕碰风险，安装后与设备原有框架线条衔接自然，不会出现突兀的视觉效果。在实际装机测试中，四根支腿可稳定承载整机及打印平台、耗材的全部重量，连续长时间打印过程中无明显形变、松动问题，支撑可靠性完全满足桌面级3D打印机的日常使用需求，对于需要拓展设备底部空间、提升放置稳定性的CR10机型用户来说，是实用性较强的改装结构方案。
