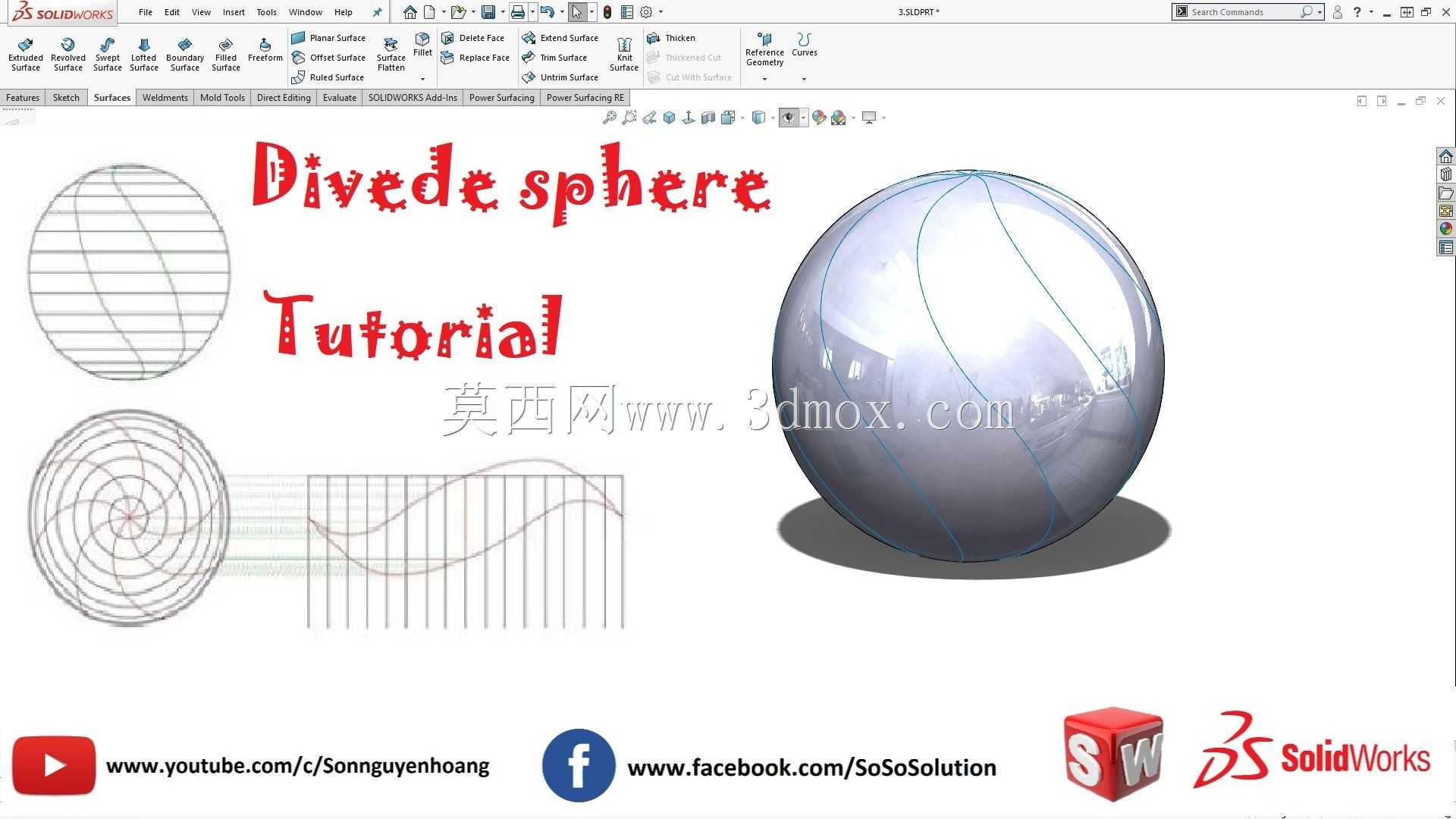

球面分割式金属板材结构设计

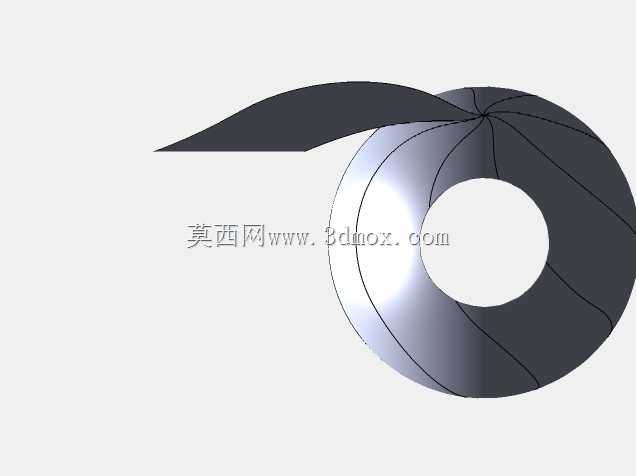

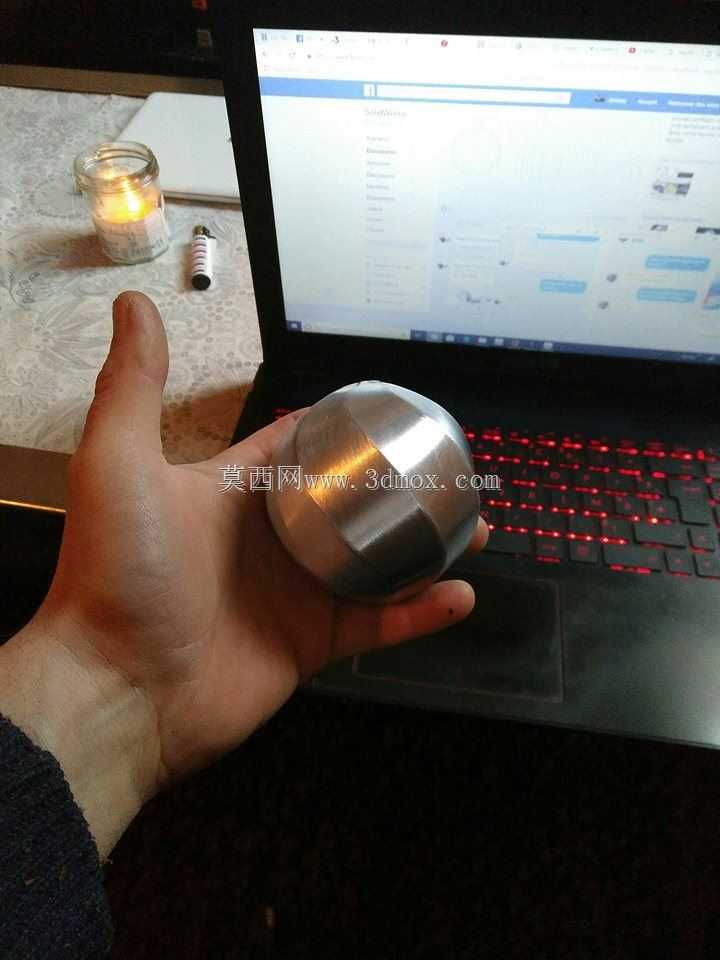

这类球面分割金属板结构，多应用于大型球面储罐内衬、球形装饰幕墙、雷达天线罩支撑骨架、特种压力容器内构件等场景，核心是通过平面板材的裁切、折弯、拼接，拟合出连续光滑的球面曲面，解决大尺寸球面构件无法整体冲压成型的加工痛点。在实际工程落地中，这类分割板件的设计首先要匹配球面的曲率半径，根据安装现场的吊装能力、板材原材料的幅面尺寸确定单块分割板的边界范围，避免单块构件尺寸过大超出运输限界，或是尺寸过小导致拼接焊缝过多增加后期密封、打磨的工作量。设计过程中需要先确定球面的分瓣逻辑，常见的分瓣方式有经纬向分割、瓜瓣式分割、多边形网格分割，不同分割方式对应的板材折弯角度、边缘裁切轮廓都有明显差异，经纬向分割的板件边缘多为空间曲线，下料时需要通过展开计算得到平面裁切轮廓，折弯时要沿预设的折弯线逐次压型，保证每一块板件的曲面弧度与理论球面偏差控制在安装允许范围内。从安装边界来看，相邻板件的拼接边需要预留对应的焊接收缩余量或是搭接止口，部分需要密封的应用场景还要在拼接处设计密封胶槽，避免后期使用过程中出现渗漏问题。对于用作装饰面的球面金属板，还要在板件背面设计加强筋结构，控制薄板在大曲面成型后的回弹变形，保证安装完成后整体球面的曲面顺滑度，避免出现局部凹凸的视觉瑕疵。这类分割结构的设计难点在于曲面展开的精度控制，传统的作图法展开容易积累误差，现在多通过三维建模直接提取曲面展开轮廓，同时要考虑板材折弯时的中性层偏移量，对展开轮廓做补偿修正，避免折弯后板件尺寸出现偏差导致拼接错边。在受力层面，这类拼接成型的球面结构，受力会沿板件拼接缝传递，设计时要根据整体结构的载荷分布，调整不同位置板件的厚度，在受力集中的极地区域适当增加板厚，在赤道附近的环向位置可以根据受力情况优化板件厚度，在保证结构强度的前提下控制整体重量。部分用于户外的球面金属板结构，还要在板件拼接处设计排水导槽，避免积水渗入结构内部造成腐蚀，同时板件的固定点要设置长圆孔，补偿温度变化带来的热胀冷缩变形，防止温度应力导致板件变形或是焊缝拉裂。
