卡西欧石英腕表结构三维设计

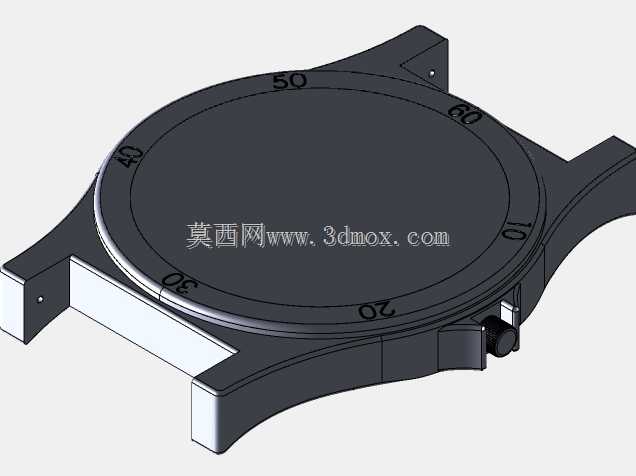

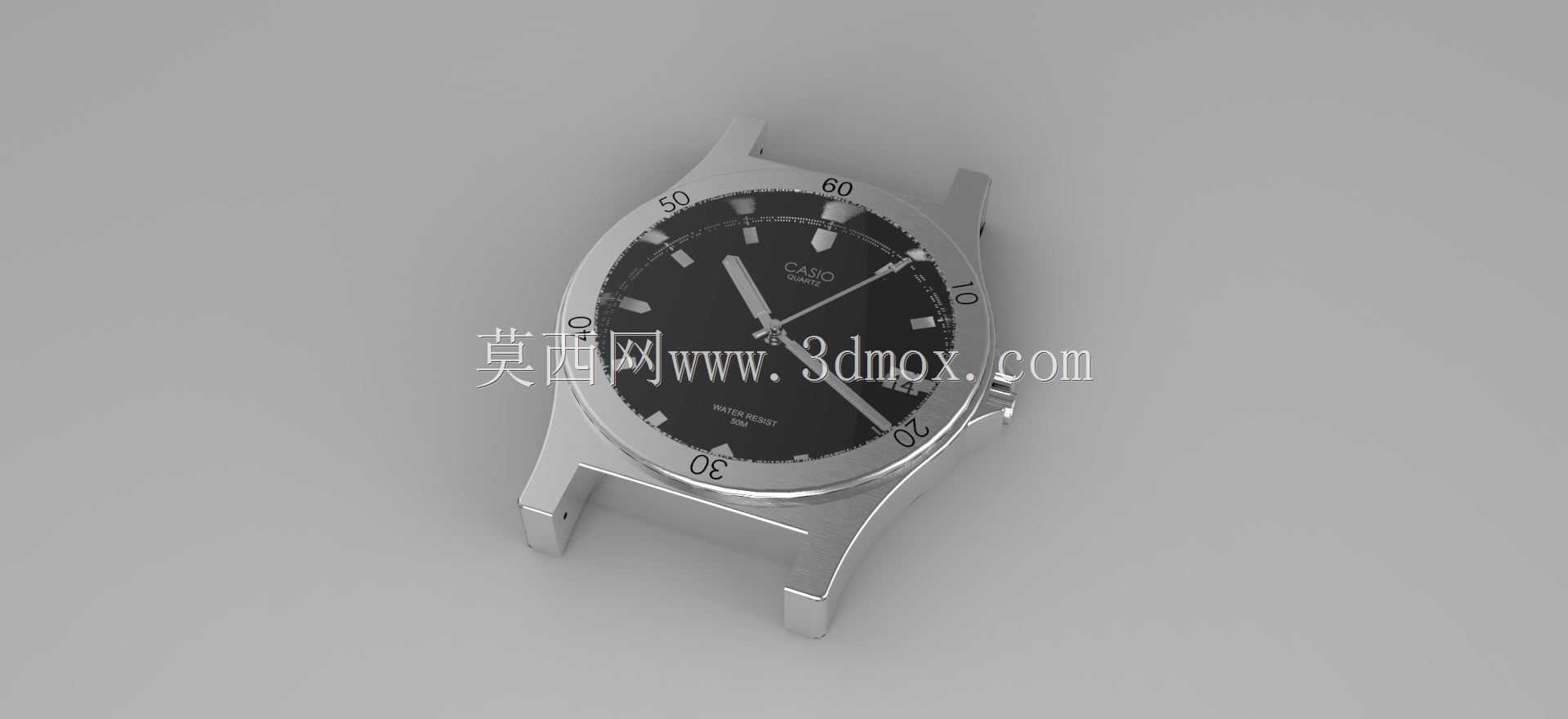

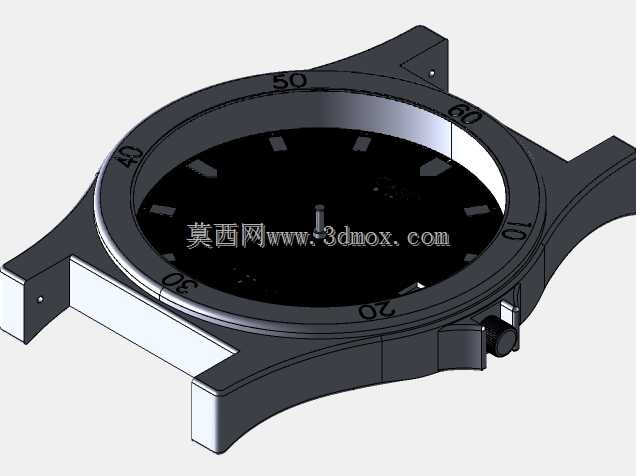

日常佩戴的石英腕表属于精密计时类民用机械结构产品，在三维结构设计阶段需要兼顾佩戴贴合度、内部机芯容纳空间、外观辨识度与日常使用的抗磕碰性能。这款腕表的整体结构围绕石英机芯的安装边界展开设计，表壳采用一体化金属切削成型的结构思路，表耳位置做了平滑过渡的弧度处理，能够贴合手腕曲面，避免佩戴时出现硌手的问题，表耳间距预留了标准表带的安装槽位，可适配常规宽度的皮质、金属或橡胶表带，安装时仅需通过生耳即可完成表带的快速拆装，无需额外定制连接配件。表盘部分采用了潜水表风格的刻度布局，外圈设置了可旋转的计时表圈，表圈上的刻度做了凹陷填涂处理，能够在光线不足的环境下快速辨识时间刻度，表圈与表壳的配合间隙控制在极小范围内，既保证旋转时的阻尼手感，又能避免日常使用中汗液、灰尘进入表体内部。表镜采用平面蓝宝石玻璃的安装结构，与表壳的配合位置设置了密封槽，可加装防水密封圈满足日常防水的使用需求，表冠设置在表壳3点钟位置，柄头做了防滑纹理处理，调校时间时的握持摩擦力充足，表冠与表壳的配合处同样预留了密封结构安装位，可实现多档位的调校手感，兼顾时间调校与防水性能。设计过程中优先保证内部石英机芯、电池、指针传动结构的安装空间，表壳内部的定位柱位置完全匹配通用石英机芯的安装孔位，无需额外修改机芯结构即可完成装配，后盖采用压合式或者旋入式的安装结构，预留了密封圈安装槽，日常更换电池时拆装便捷，同时能保证整体的密封性能。指针部分做了轻量化的结构设计，在保证结构强度的前提下降低重量，减少石英机芯驱动指针转动时的负载，延长电池的使用寿命，表盘上的时标采用凸起或者印刷的结构，与指针的转动轨迹预留了足够的安全间隙，避免指针转动过程中与时标发生剐蹭，影响走时精度。整体外形尺寸控制在常规男款腕表的适配范围内，表壳厚度适配日常长袖衣物的袖口尺寸，不会出现卡袖口的问题，表壳边缘全部做了倒角抛光处理，去除加工后的锐边，避免佩戴时划伤皮肤或者勾刮衣物纤维。这类腕表结构的三维模型可用于腕表结构设计的教学演示、外观改款设计的结构验证、精密机械装配逻辑的案例参考，建模过程中对各个配合间隙、安装定位结构的还原，能够帮助结构设计从业者理解小型精密民用产品的设计思路，掌握小尺寸零件的公差配合、密封结构设计、人机工程适配的相关设计要点。
