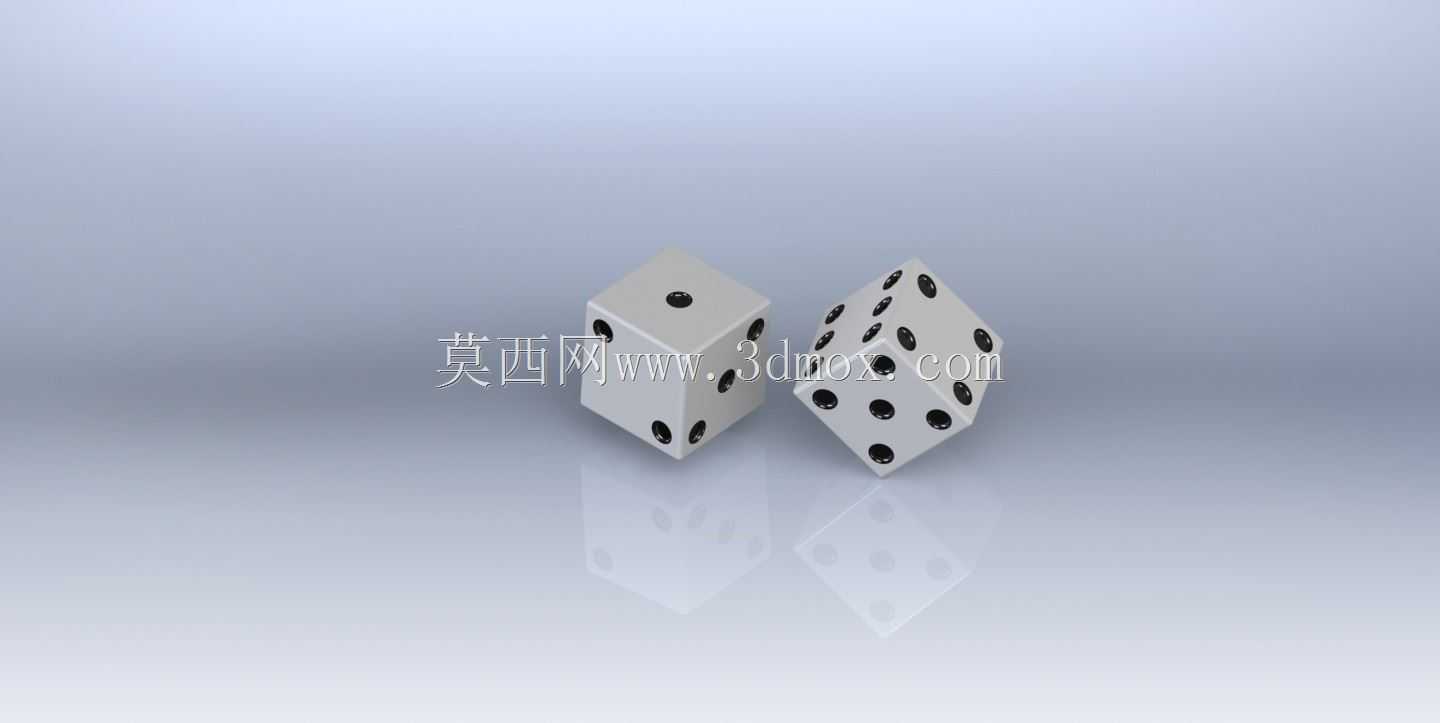

标准六面点数结构骰子三维建模设计

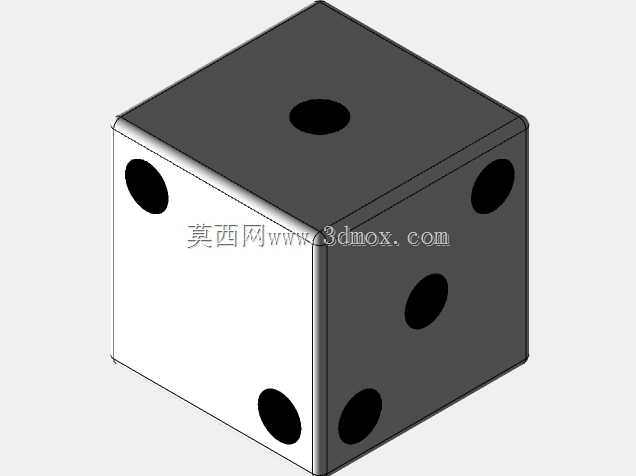

日常接触的标准六面骰子，看似结构简单，实则在建模过程中需要兼顾多方面的工程细节，并非简单的立方体挖孔操作。首先要明确这类骰子的核心应用场景，覆盖桌面桌游、线下棋牌娱乐、博彩类器具配套、儿童益智玩具配件等多个领域，不同场景下对骰子的重量平衡、边角弧度、点数凹陷深度都有差异化要求。建模初始阶段，首先要确定立方体的基础外形基准，常规娱乐用骰子的边长多采用16mm、19mm两种通用规格，建模时优先以19mm规格作为基准尺寸，六个面的平面度公差需要控制在0.02mm以内，避免出现面与面之间倾斜导致的投掷重心偏移问题。边角处理是影响骰子投掷手感与滚动轨迹的关键，不能直接做尖锐直角，需要对十二条棱边做R1.2mm的圆角过渡，八个顶点处做R1.5mm的球面倒角，这样处理后骰子投掷落地时不会出现生硬的弹跳，滚动轨迹更顺滑，也能避免尖锐边角磕碰造成的磨损。点数设计是整个建模的核心环节，标准骰子遵循对应面点数和为7的行业规则，即1点对6点、2点对5点、3点对4点，所有点数的凹陷深度统一为0.8mm，凹陷边缘做R0.2mm的圆角，避免注塑或3D打印过程中出现应力集中导致的开裂问题。不同点数的点位排布有严格的位置要求，单个点位的直径为3mm，1点位于面的正中心，2点沿面对角线对称分布且距边距离相等，3点沿对角线等距排布三个点位，4点在面的四个角区域对称分布，5点在4点基础上增加中心点位，6点沿面的纵向中线分两列等距排布，所有点位的中心距相邻边的距离保持一致，确保视觉上的平衡感。材质适配方面，建模时需要预留后续加工的余量，如果是用于注塑生产的ABS材质骰子，需要在外壳内壁预留0.5mm的壁厚，内部可根据重量需求设计中空或填充配重块的安装空间；如果是用于金属加工的铜质或不锈钢骰子，建模时直接做实体结构，表面点数凹陷处后续可做填漆处理。重心校准是骰子建模不可忽视的环节，需要在三维软件中对模型做质量属性分析，确保六个方向的重量偏差不超过0.1g，避免出现某一面朝上概率过高的作弊嫌疑，尤其是博彩行业用的高精度骰子，对重心偏移量的要求更为严苛，建模时需要反复调整点位凹陷的体积差，通过微调不同点数的凹陷深度补偿重量差，比如6点面的凹陷总体积更大，可适当减小该面的凹陷深度0.05mm，平衡各面的重量分布。安装与适配边界上，这类骰子不需要额外的安装结构，独立使用即可，但如果是作为桌游套装的配件，建模时需要考虑配套收纳盒的内腔尺寸，骰子的最大对角尺寸需要比收纳格的内径小1mm，方便取放。建模过程中所有的特征都采用参数化设计，方便后续根据不同客户的需求调整边长、圆角大小、点位直径等参数，不需要重新绘制基础特征，大幅提升后续改型的效率。
