内齿圈搭配双联行星轮传动结构

项目分类:3D模型 发布时间:2021-10-16 ID:317725
  • 内齿圈搭配双联行星轮传动结构
  • 内齿圈搭配双联行星轮传动结构

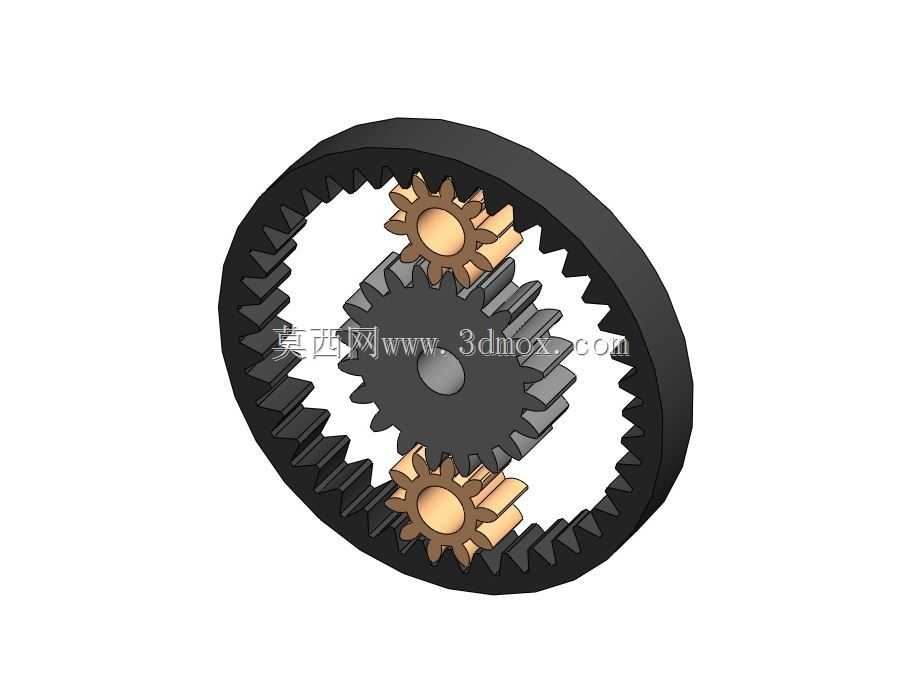

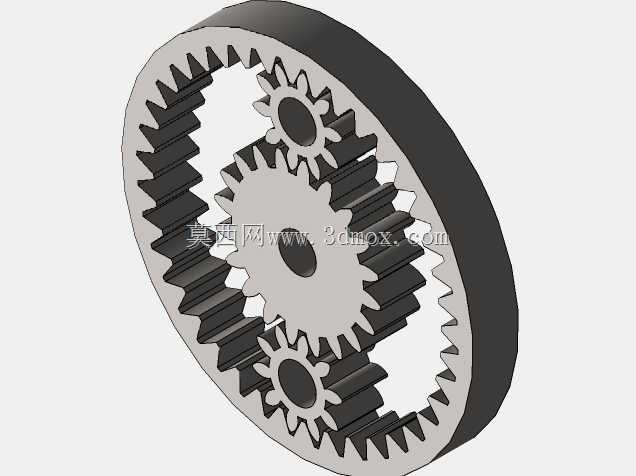

这套行星齿轮传动结构,在紧凑的环形空间内完成动力的分流与传递,核心依靠内齿圈、中心太阳轮与两组行星轮的啮合配合实现传动比转换,相比普通定轴齿轮组,同等传动比下体积能压缩近四成,承载能力却能提升六成以上,非常适合对安装空间有严格限制的传动场景。从实际应用来看,这类结构常被集成在伺服动力输出端、小型输送线驱动单元、精密回转工作台的减速模块里,也会用在轻工机械的进给传动部位,依靠多齿同时啮合的特性,运行时的啮合冲击更小,传动平稳性远优于单组齿轮传动,反向背隙也能控制在极小范围内,满足精密传动的定位需求。设计这套结构时,首先要确定内齿圈的分度圆边界,这直接决定了整套传动组件的最大安装外径,内齿圈的齿宽需要匹配行星轮的啮合长度,既要保证足够的齿面接触强度,也要避免齿宽过大带来的轴向尺寸冗余。中心太阳轮的轴孔尺寸需要适配常用的电机输出轴径,轴端的定位台阶要预留卡簧安装槽,防止运转过程中太阳轮发生轴向窜动。两组行星轮通过铜质衬套铰接在行星架上,衬套的内孔需要与行星架的销轴保持间隙配合,保证行星轮在公转的同时能顺畅自转,行星架的端面要做沉台处理,避免运转时与内齿圈端面发生刮擦。啮合参数设计上,需要严格控制各齿轮的模数、压力角一致性,行星轮的安装孔位置度公差要控制在0.02mm以内,否则会出现啮合卡滞、齿面偏载磨损的问题,齿顶间隙要保留0.25倍模数的余量,补偿加工与装配带来的误差。安装边界方面,内齿圈的外圆为光滑圆柱面,可以直接压装到设备的壳体孔内,依靠过盈配合实现周向固定,不需要额外设计键槽,进一步压缩径向安装空间,行星架的输出端可以设计成轴型或者法兰型,适配不同的负载连接需求,整套组件的轴向总长度要控制在齿宽的1.5倍以内,保证结构的紧凑性。实际选型使用时,需要根据输入转速与输出扭矩核算齿面接触强度与齿根弯曲强度,行星轮的铰接销轴需要做表面淬火处理,提升耐磨性能,衬套优先选用自润滑铜材质,减少日常维护的润滑需求,运转时的润滑可以采用脂润滑,适合中低速、间歇运转的工况,如果是高速连续运转场景,可以在内齿圈侧壁设计油孔,接入稀油润滑回路,降低齿面工作温度,延长组件使用寿命。
