高精度螺旋锥齿轮传动件三维结构

在相交轴动力传递的工况场景里，螺旋锥齿轮是应用占比极高的核心传动部件，常见于差速器总成、机床主轴进给箱、矿山设备的动力换向单元、航空辅机传动模块中，这类零件的核心作用是在两轴线呈空间相交状态的轴系间，完成扭矩与转速的平稳传递，相比直齿锥齿轮，它的啮合重叠系数更高，传动过程中的冲击、噪声都能控制在更低水平，适合中高速、重载的连续运转工况。

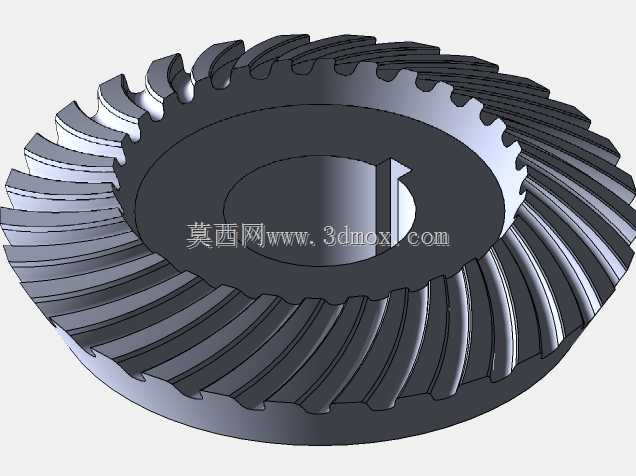

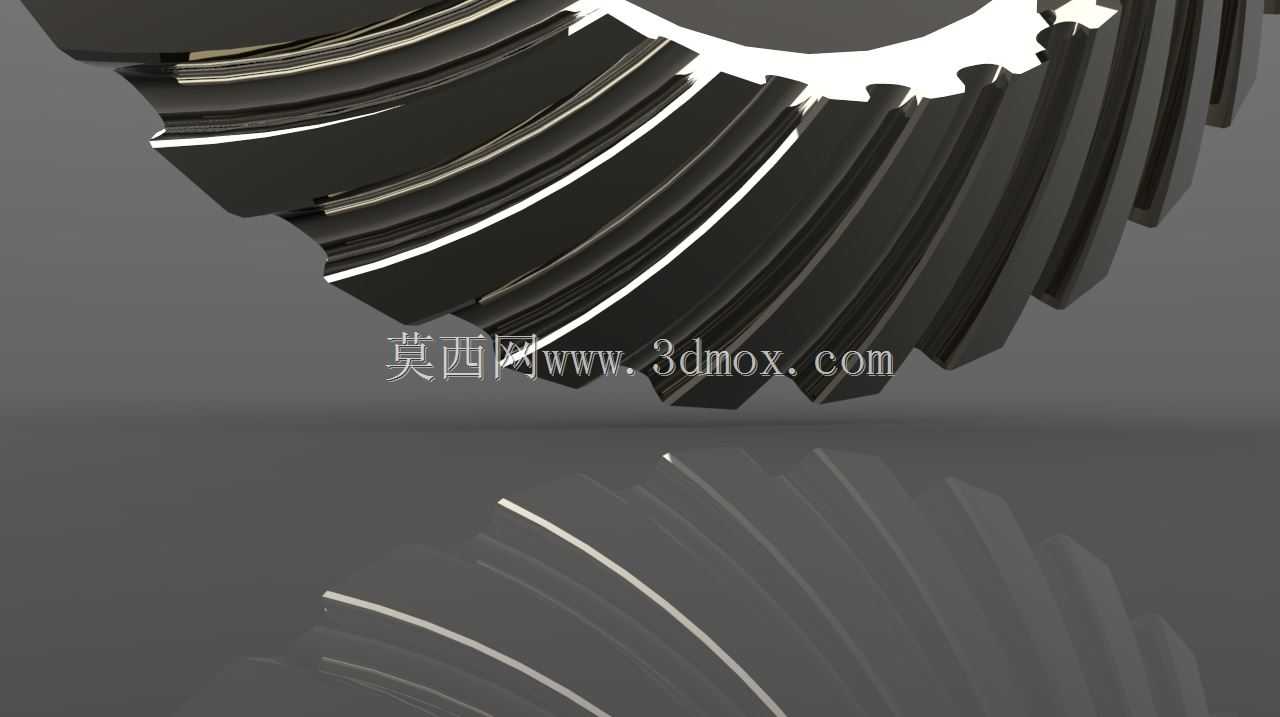

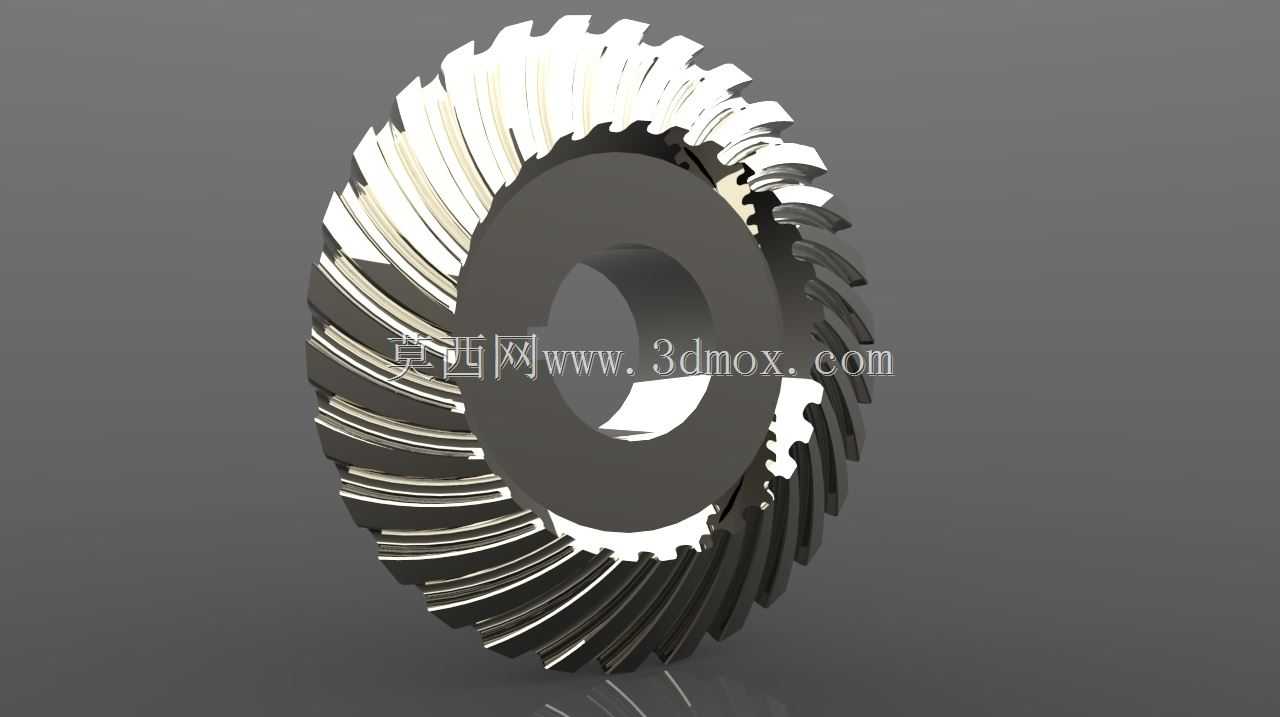

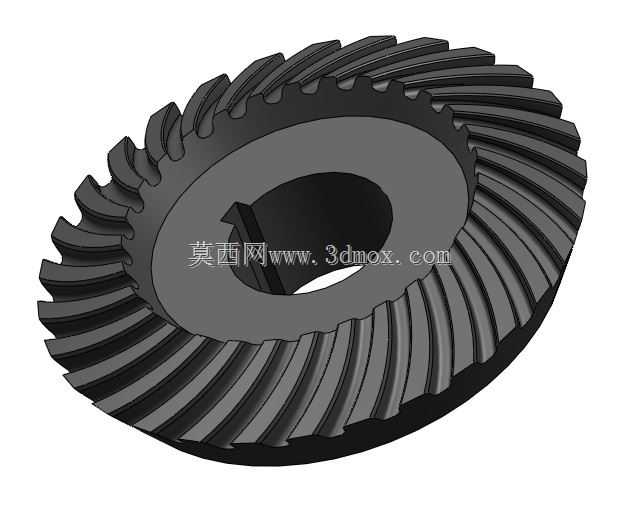

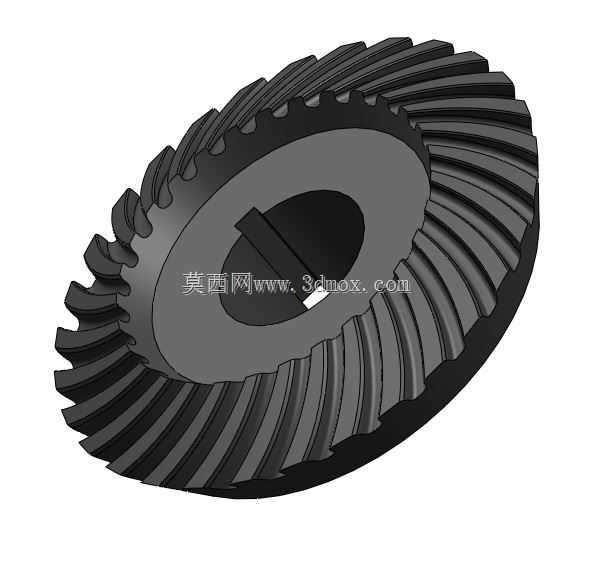

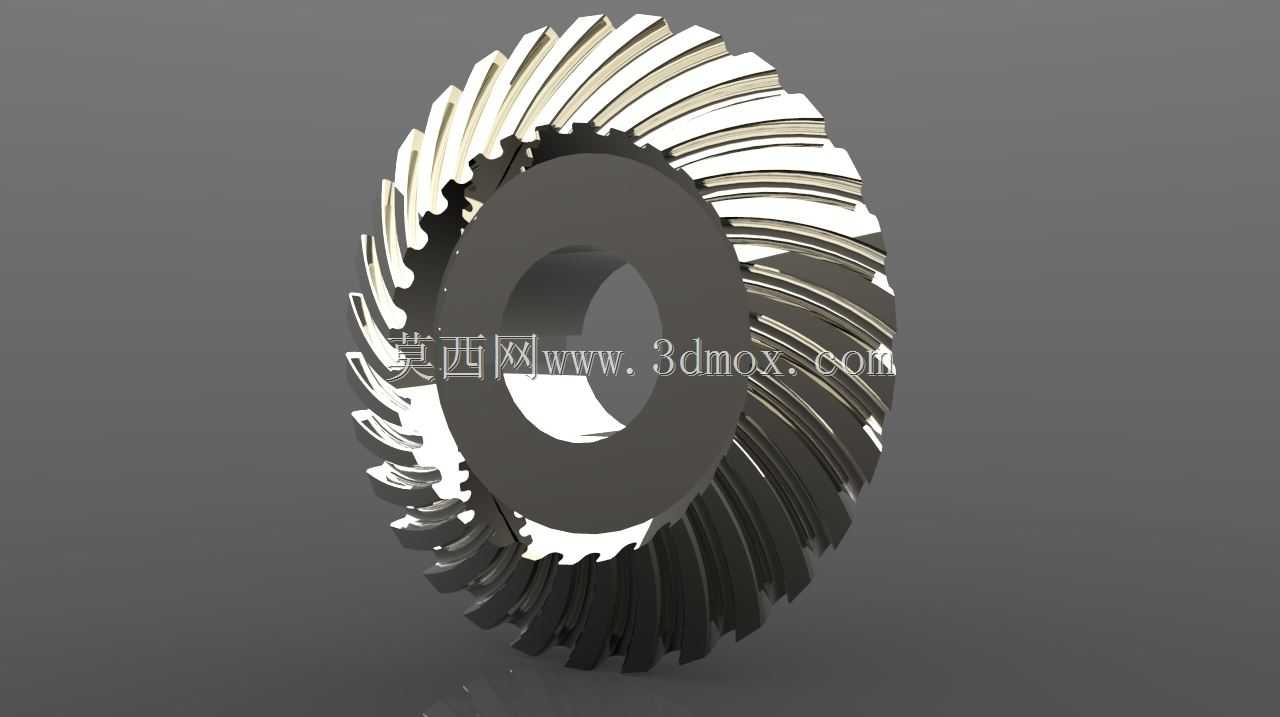

从结构设计逻辑来看，这款螺旋锥齿轮的齿向呈连续螺旋状分布，轮齿从齿大端到小端平滑过渡，齿厚沿齿宽方向按啮合受力规律做渐变处理，设计时需要先确定分锥角、螺旋角、模数、压力角等核心基础参数，再通过齿面啮合仿真校验接触斑的位置与大小，避免出现偏载、齿根应力集中的问题。中心的安装孔是与传动轴配合的核心基准，孔的公差带需要匹配对应轴径的配合等级，通常选用过渡配合保证传动同轴度，孔端可根据装配需求设计键槽或锁紧螺纹孔，实现周向与轴向的可靠固定。

实际选型应用时，需要先确认安装边界的尺寸约束：齿轮的最大外圆直径决定了安装腔体内的径向避让空间，齿面的总宽度对应轴系的轴向安装距，分锥顶点的位置精度直接影响配对齿轮的啮合间隙，装配时需要通过调整垫片厚度来保证合理的齿侧间隙，间隙过大会导致传动换向冲击，间隙过小则会在运转温升后出现卡滞、齿面胶合的问题。齿面的螺旋方向需要与配对齿轮对应，保证啮合时轴向力的方向指向轴系的定位轴承，避免运转过程中齿轮出现轴向窜动。

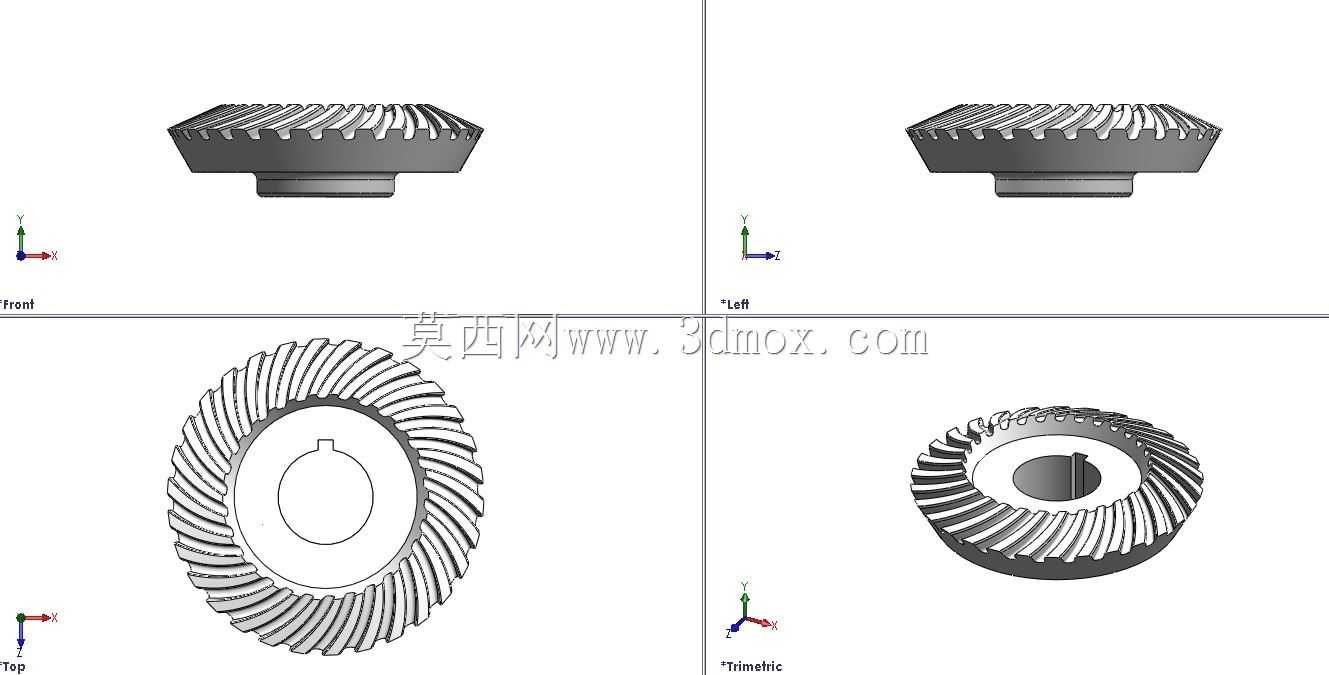

这类齿轮的建模过程需要严格遵循齿面生成原理，先构建基锥、分锥、顶锥、根锥的基准曲面，再通过螺旋线轨迹生成渐开线齿廓，阵列后完成齿根圆角、端面倒角的细节处理，所有过渡位置都需要保留合理的圆角半径，降低热处理与受载时的应力集中系数，建模完成后可通过干涉检查验证与配对齿轮、周边壳体、轴承部件的装配间隙，提前规避实际生产装配中的干涉问题。在重载工况应用时，还需要结合受力仿真结果校核齿根弯曲强度与齿面接触强度，确认材料选型与热处理工艺匹配载荷需求，通常这类齿轮会选用渗碳淬火工艺处理齿面，保证齿面硬度的同时维持芯部的韧性，兼顾耐磨性能与抗冲击能力。
