带传动支架式宠物饲料破碎装置设计

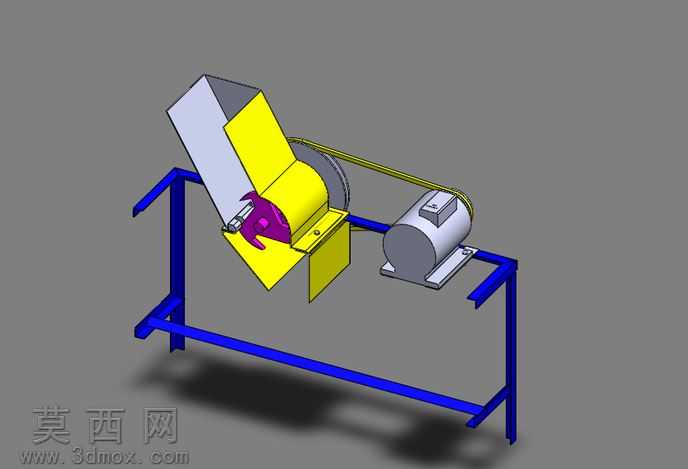

本作品为一款针对宠物饲料加工场景设计的破碎装置三维模型，采用SolidWorks完成全参数化建模，通过渲染模块完成整机效果呈现，各部件材质区分清晰，金属机架赋予深蓝色金属漆材质，传动部件、电机外壳采用哑光灰铸铁材质，进料与出料结构采用明黄色工程塑料材质，破碎工作部件采用高硬度合金紫色材质，不同材质的区分能够直观展现各部件的功能属性与装配关系。整机结构采用框架式机架设计，底部为矩形钢管焊接而成的支撑框架，四条支腿保证设备放置的稳定性，框架上方横向承载所有功能部件，布局紧凑合理。动力端采用卧式电动机作为动力源，通过带传动结构将动力传递至破碎工作腔，带传动结构能够实现过载保护，同时降低传动过程中的震动与噪音，适配宠物饲料破碎的低噪作业需求。进料端采用倾斜式导料斗设计，大口径进料口能够方便物料倾倒，导料通道倾斜角度经过优化，可引导物料依靠自重顺利进入破碎腔，避免卡料堵料问题。破碎腔内部设置旋转式破碎工作部件，通过高速旋转的剪切、撞击作用将投入的宠物饲料原料破碎至合适粒度，破碎腔下方设置倾斜出料导板，破碎完成的物料可顺着导板从侧方出料口排出，方便收集。设计过程中充分考虑家用或小型宠物门店的使用场景，整体尺寸控制合理，没有冗余结构，各部件装配关系符合机械设计规范，传动部件的张紧结构、电机的安装固定位、破碎腔的密封防护结构都做了细节还原，模型包含完整的装配层级，可直接用于结构验证、作业演示以及后续的工程图导出，能够为小型饲料破碎设备的设计优化提供直观的三维参考，带传动的布局也预留了转速调整空间，可通过更换带轮直径调整破碎转速，适配不同硬度的宠物饲料原料破碎需求。
