海德汉ROD630系列旋转角度检测编码器

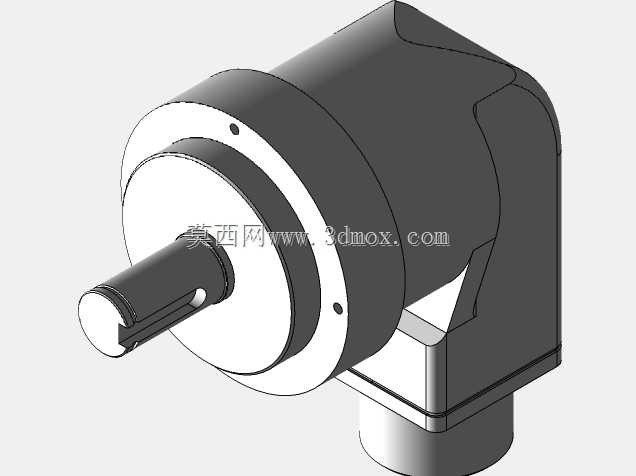

这款转角检测部件常被应用在数控机床进给轴位置反馈、伺服电机转速闭环、自动化生产线转台分度定位、工业机器人关节转角检测等场景中，作为整套运动控制系统的核心反馈单元，它的检测精度直接决定了整套设备的运动控制精度，是高精度运动控制场景里不可或缺的传感部件。从结构设计来看，这款产品采用了直角出线的壳体布局，不同于常规轴向出线的编码器结构，侧方出线的设计能够大幅缩减轴向安装占用的空间，在安装空间局促、轴向走线容易与周边结构产生干涉的设备布局里，这种结构能有效降低安装布线的难度，同时壳体采用一体化金属切削加工成型，接缝处做了密封处理，能够适配车间内多粉尘、少量切削液飞溅的常规工业工况，避免内部光电检测元件被污染物侵入导致检测精度下降或者部件损坏。输出轴采用了实心轴带键槽的连接结构，安装时可以通过轴端的联轴器与被测旋转轴做同轴连接，键槽结构能够避免轴连接位置出现相对滑动，保证转角传递的同步性，不会因为连接打滑产生检测误差。设计建模过程中，需要重点把控安装配合面的尺寸公差：前端的安装定位法兰与设备安装座的配合公差需要控制在合理的过渡配合区间，既保证安装时的同轴度精度，也避免过盈配合导致装配困难；输出轴的轴径公差、键槽的位置尺寸都需要严格匹配通用联轴器的安装尺寸，确保选型人员在做配套选型时不需要额外做转接结构的设计。从安装边界来看，这款编码器的主体壳体为近似方形的圆角结构，建模时需要预留出侧方出线端的线缆弯曲半径空间，避免安装后线缆被壳体与设备结构挤压破损，同时轴伸端的长度需要匹配不同厚度的安装挡板，保证联轴器的连接位置不会超出轴伸的有效配合长度。在实际设备选型应用中，这类高精度旋转编码器的安装同轴度要求较高，建模时需要在安装法兰位置预留定位销孔的安装位置，方便装配时做精准定位，减少因为安装偏心带来的检测误差，同时壳体上的固定螺丝孔位采用了圆周均布的设计，能够适配不同安装角度的布局需求，不需要额外调整壳体方向就能完成固定。不同于空心轴类编码器需要直接套在被测轴上的安装方式，这款实心轴编码器的安装适应性更强，既可以通过支架安装在设备端盖旁，也可以直接通过法兰固定在电机后端盖上，适配更多不同的设备结构布局，在做三维布局设计时，只需要保证输出轴与被测旋转轴的同轴度在允许的误差范围内，就能保证检测精度的稳定输出。
