航模用外转子无刷直流动力电机结构

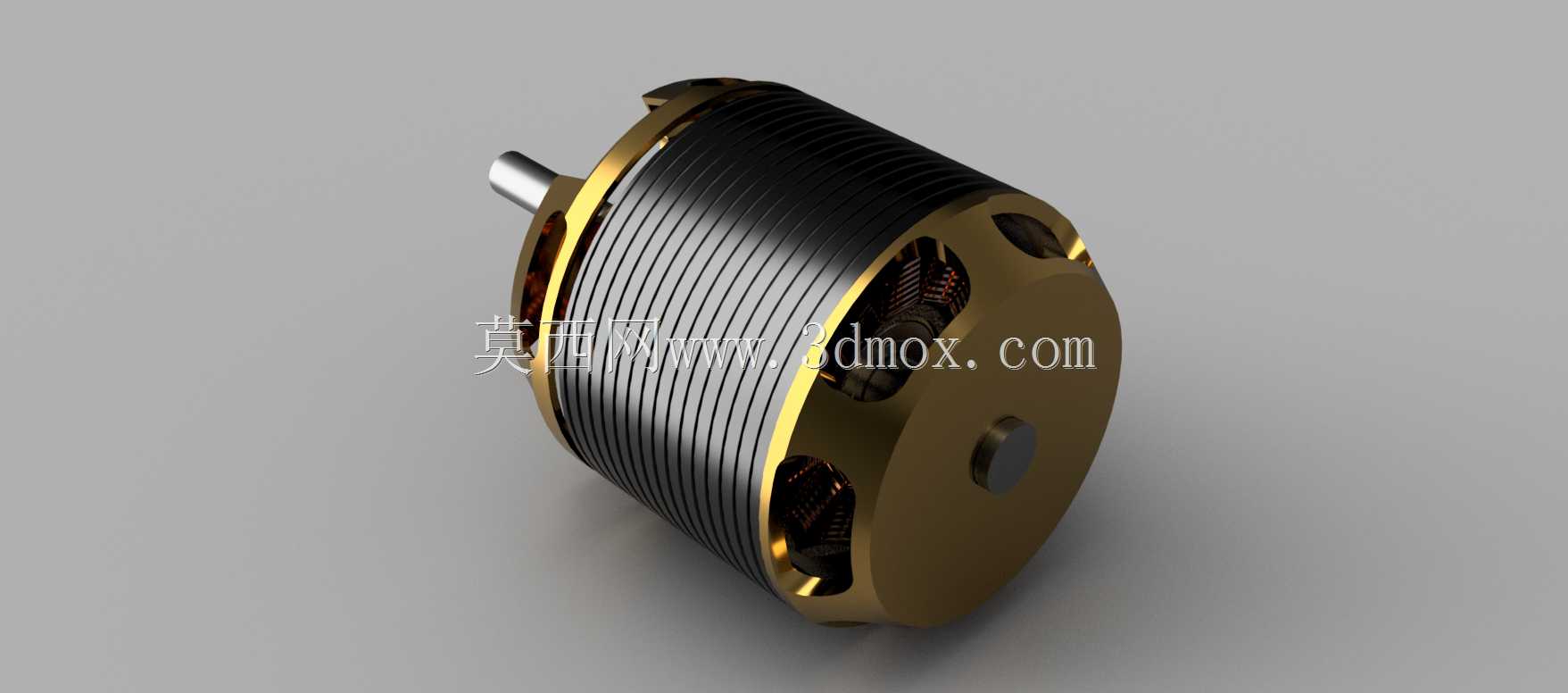

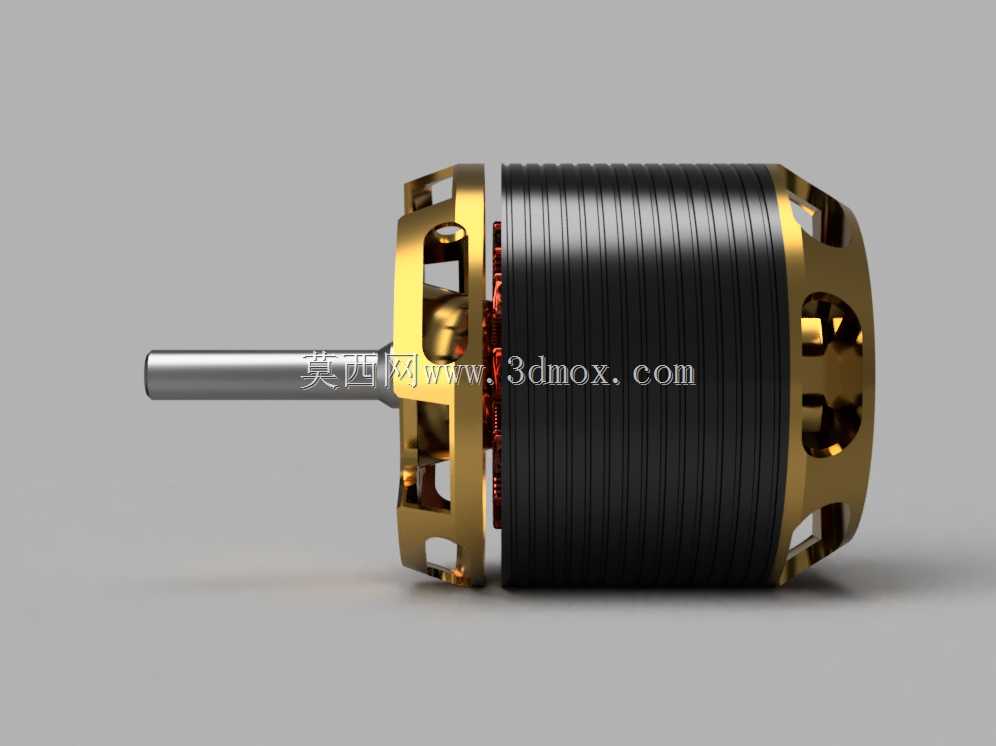

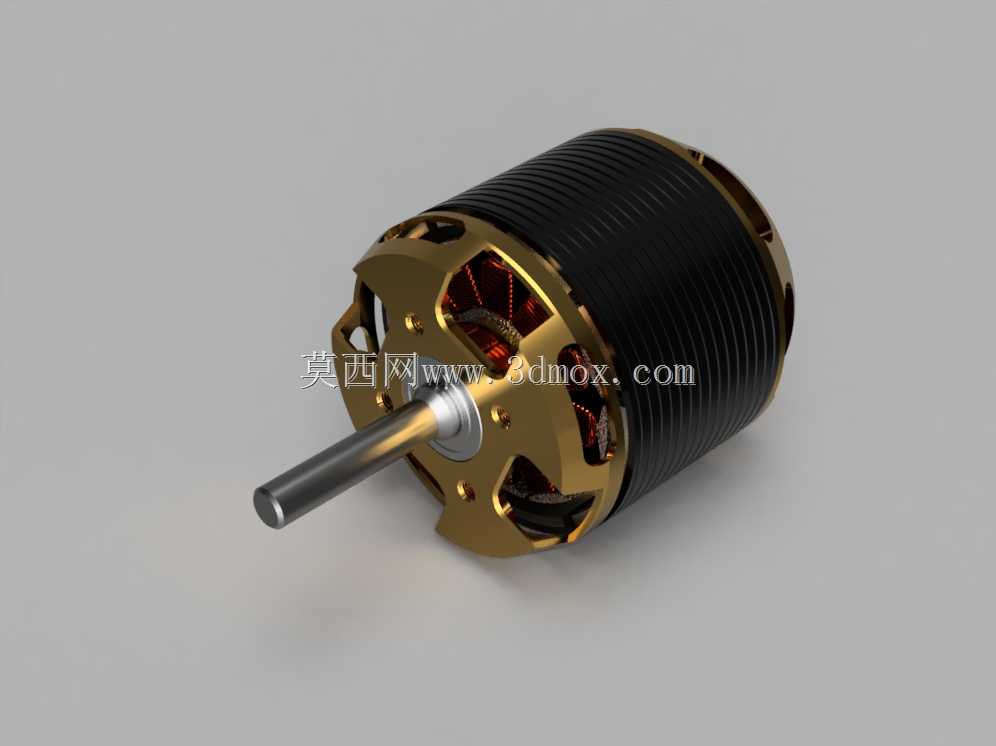

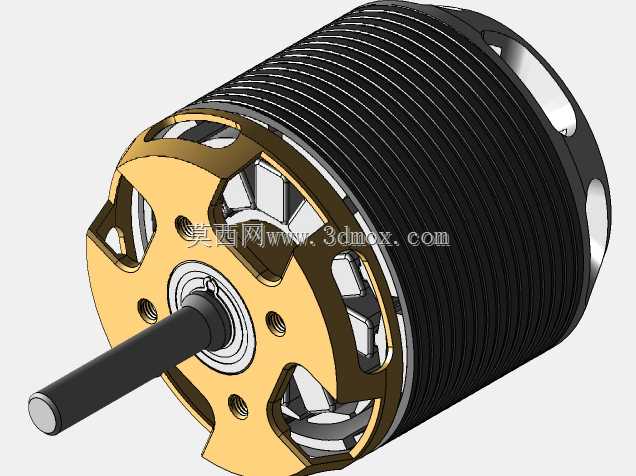

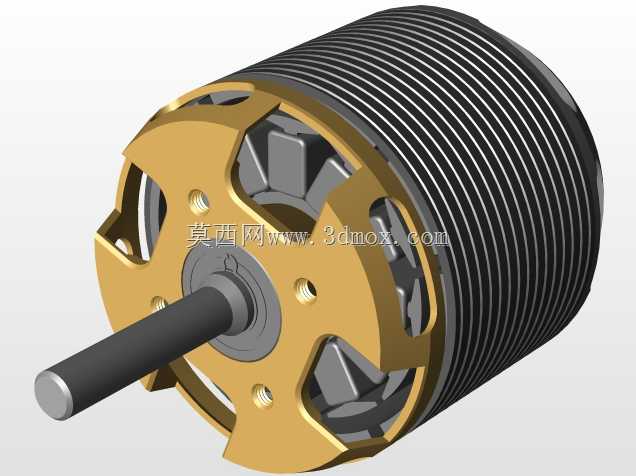

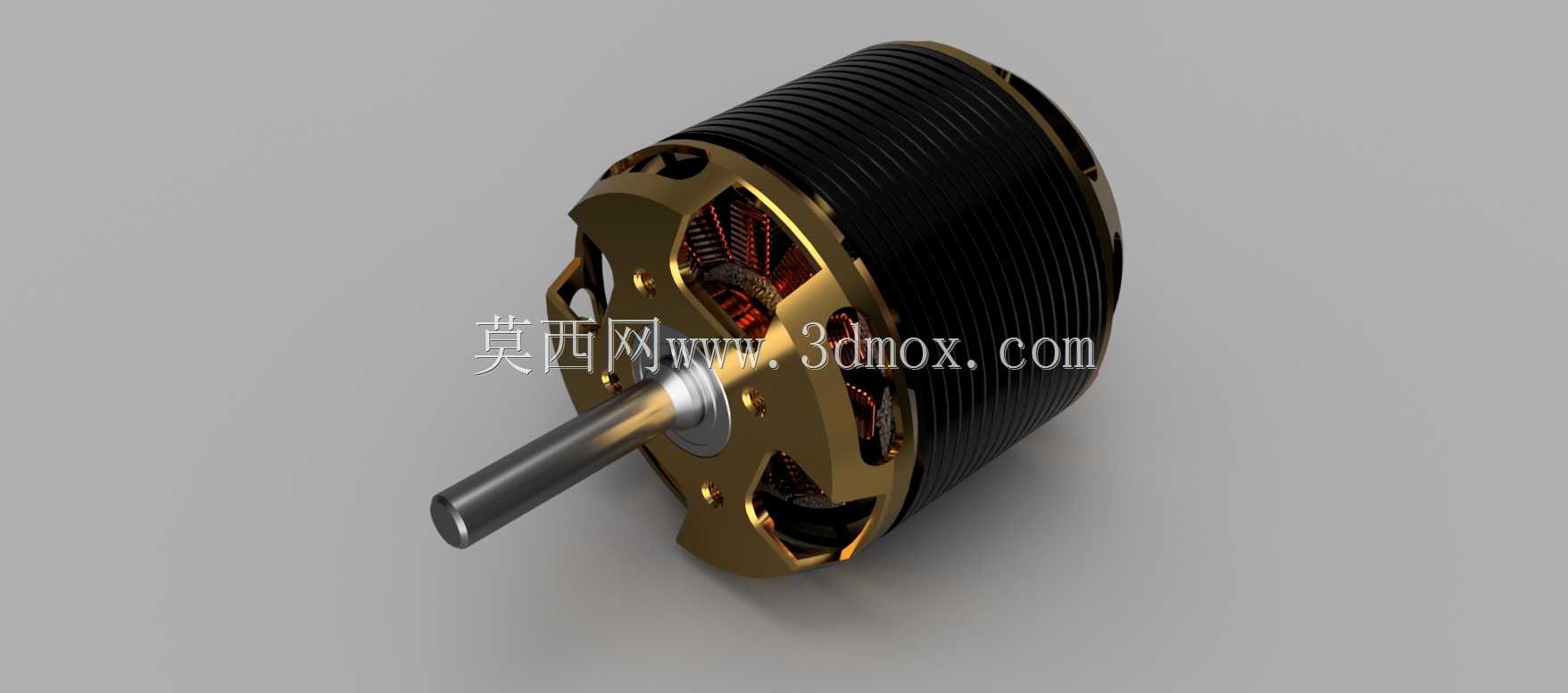

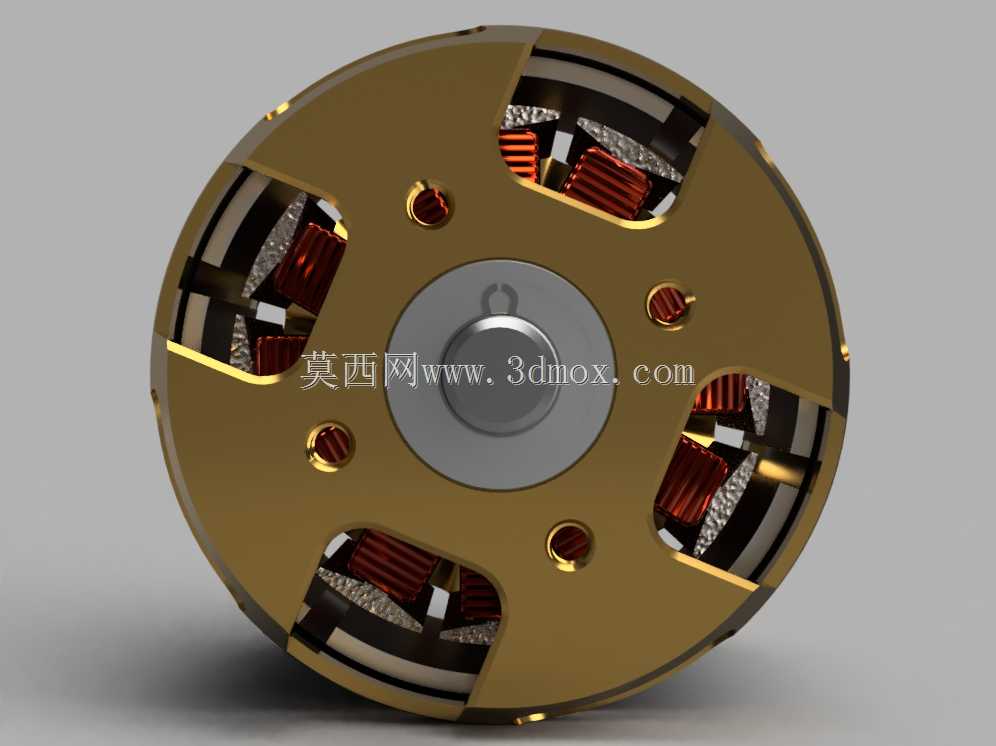

这款外转子结构的无刷直流动力单元，在航模、小型无人旋翼飞行器、固定翼航模以及小型地面移动机器人的动力选型中应用十分广泛，区别于传统内转子电机，外转子设计将永磁体贴装在旋转外壳内壁，定子绕组固定在中心基座上，转动惯量更大，输出扭矩特性更适配直接驱动螺旋桨的使用场景，省去了减速齿轮组带来的传动损耗与结构冗余。从结构设计来看，中心输出轴采用高强度合金钢加工，与转子外壳通过高精度过盈配合加定位销固定，轴伸端的轴承选用深沟球轴承，可承受径向与少量轴向载荷，适配螺旋桨旋转时产生的拉力与振动载荷，定子铁芯采用高导磁硅钢片叠压而成，绕组采用多股并绕的漆包线排布，兼顾大电流导通能力与槽满率控制，外壳的散热鳍片沿圆周方向一体加工成型，在转子旋转时可带动周边空气形成对流，带走绕组持续工作产生的热量，避免高温退磁影响性能。安装边界上，电机基座端预留了四个均布的安装孔位，孔位间距适配主流航模电机安装座的标准尺寸，输出轴的轴径与轴伸长度匹配常用的航模螺旋桨夹持器规格，无需额外加工转接件即可完成装配。在实际选型应用中，这类电机的KV值与绕组匝数、定子尺寸直接相关，4025规格的定子尺寸意味着定子直径40mm、定子叠厚25mm，可适配12-17寸的螺旋桨，在3-6S锂电池供电场景下能输出足够的拉力，满足固定翼航模的巡航动力需求或是多旋翼无人机的单轴动力要求。设计过程中需要重点考量转子的动平衡精度，由于外转子外壳直接随轴高速旋转，外壳上的磁钢排布、散热鳍片的加工一致性都会影响动平衡表现，若动平衡精度不足，高速旋转时会产生明显振动，不仅影响飞行稳定性，还会加速轴承磨损，缩短电机使用寿命，因此在结构建模时需要对转子组件做对称化设计，磁钢槽的定位公差控制在0.02mm以内，确保每片磁钢安装后重量分布均匀。另外，电机出线端的固定结构也做了专门设计，避免飞行过程中线材被气流吹动剐蹭旋转外壳，同时在基座与定子的配合面做了同轴度定位，确保定子与转子之间的气隙均匀，避免气隙不均导致的磁拉力不平衡、运转卡顿等问题，这类无刷电机因为没有碳刷磨损结构，维护周期更长，运转时的电磁干扰也远低于有刷电机，在小型便携动力设备领域的应用占比正在持续提升。
