间歇传动用日内瓦机构结构设计

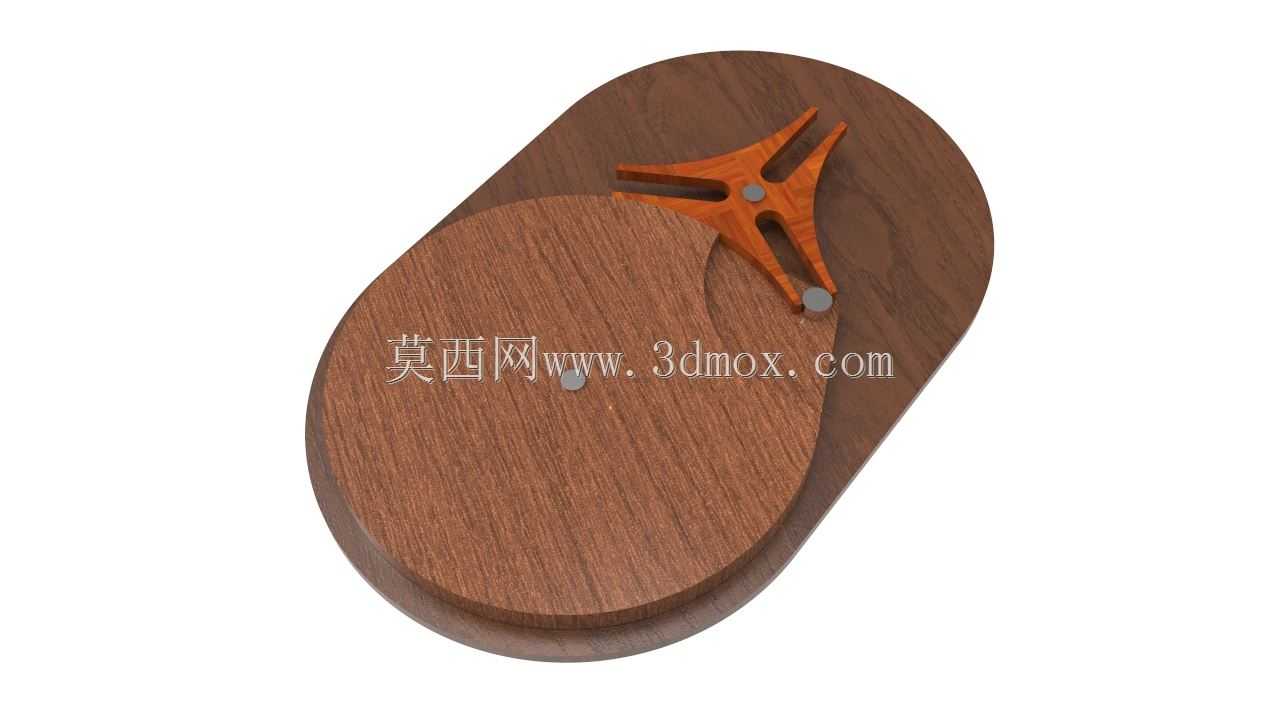

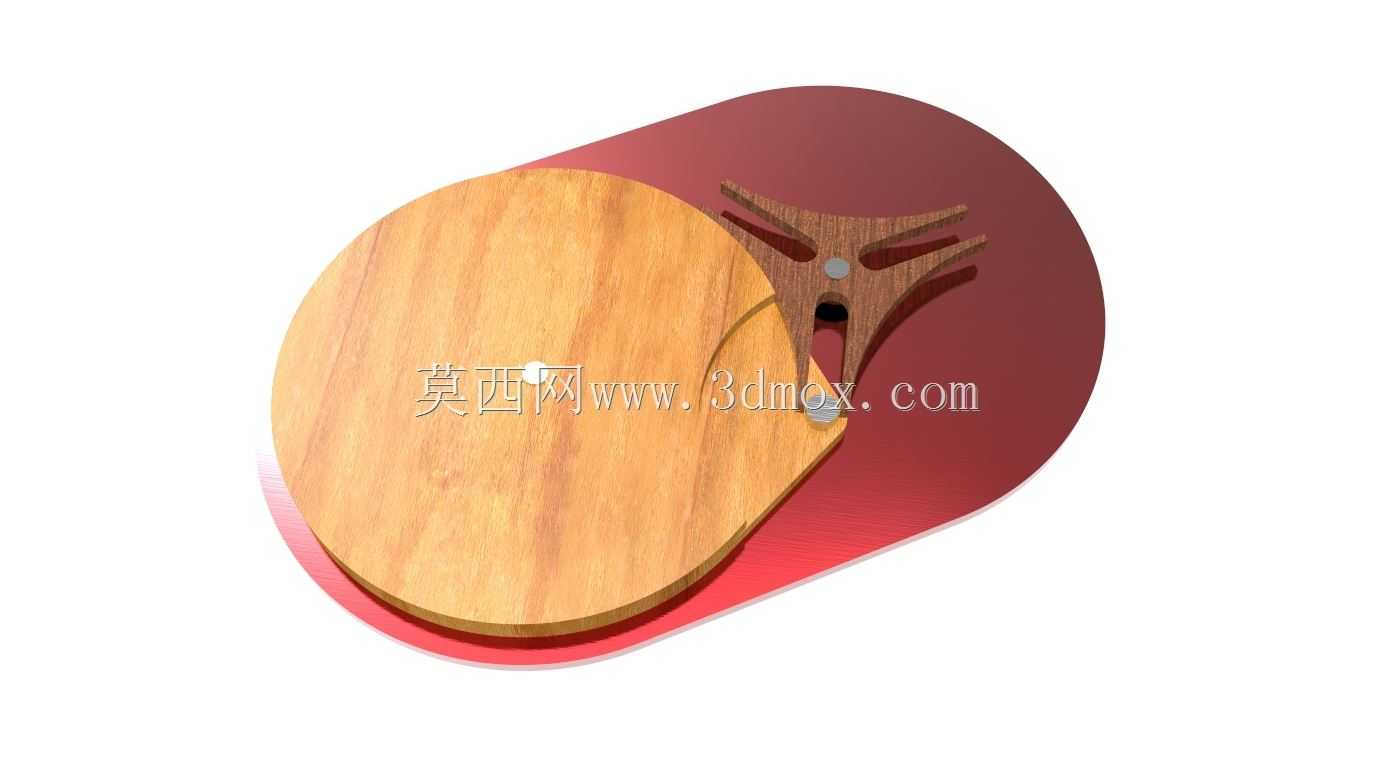

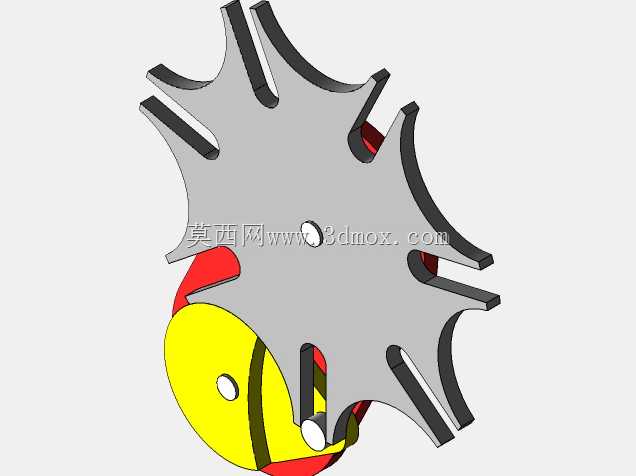

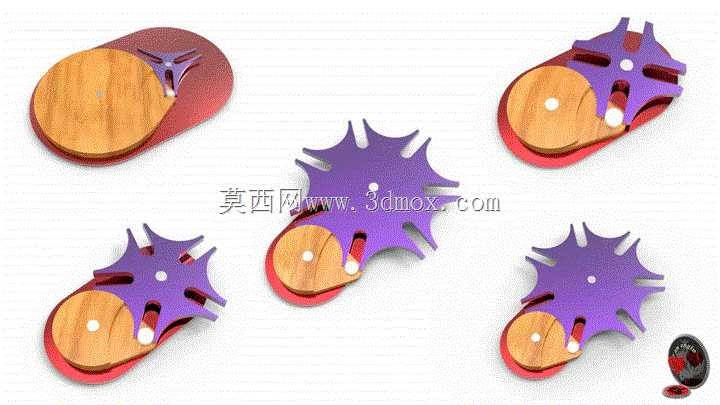

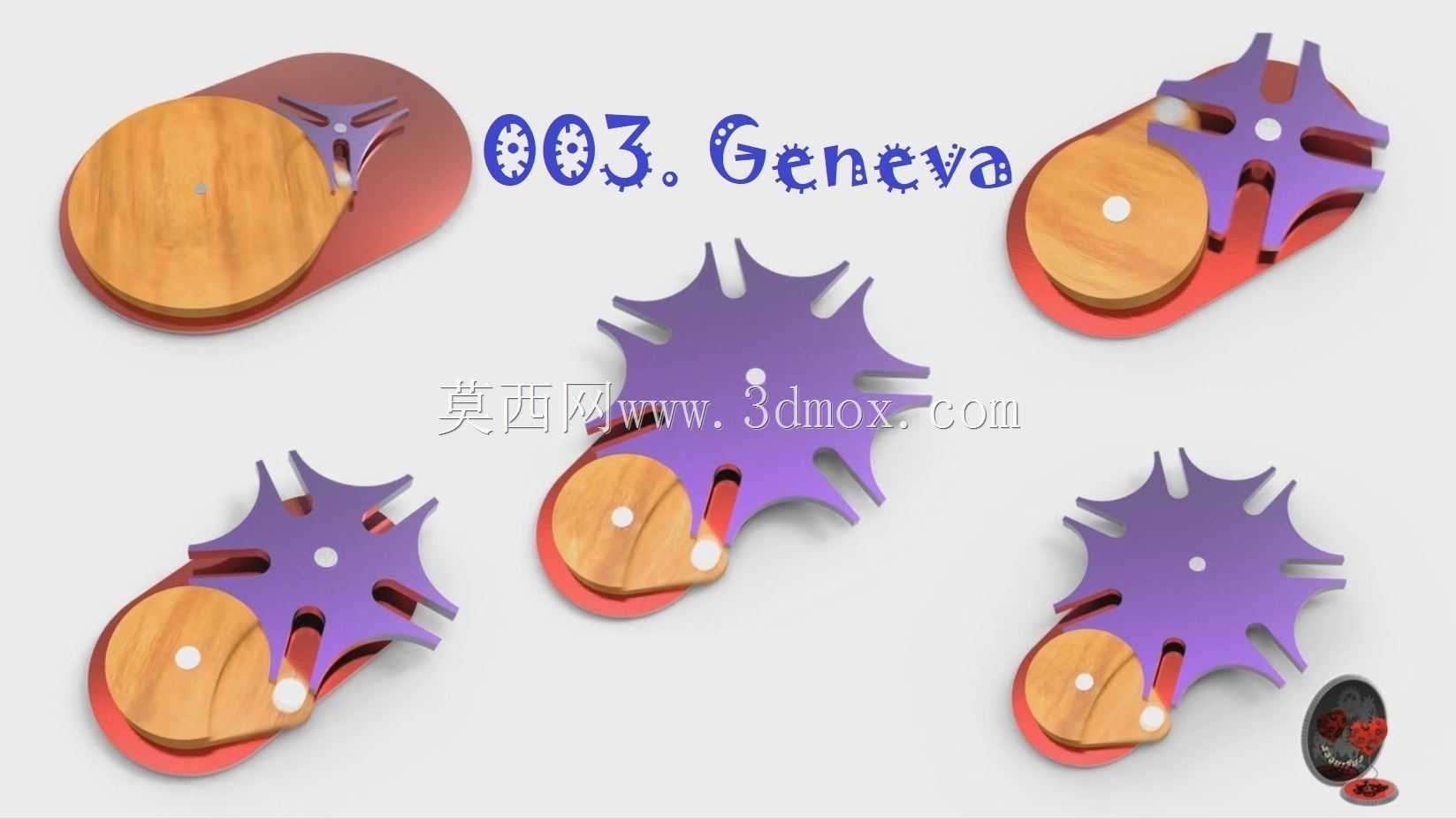

在自动化产线的工位转位、计数送料、多工位切换等需要周期性间歇动作的场景中，日内瓦机构是应用极为广泛的间歇传动部件，其核心作用是将输入轴的连续匀速旋转运动，转化为输出轴的单向、有固定停歇间隔的步进旋转，相比棘轮机构传动更平稳，冲击载荷更小，定位精度更易控制，在轻工包装、仪表装配、薄膜输送等中低速间歇传动工况下有极高的应用性价比。这套日内瓦机构采用经典的外槽轮传动构型，主动件为带圆柱销的拨盘，从动件为带径向槽的星型槽轮，拨盘连续转动时，圆柱销进入槽轮径向槽的阶段带动槽轮转过固定角度，圆柱销脱离径向槽后，槽轮上的凹锁止弧与拨盘上的凸锁止弧贴合，将槽轮可靠锁止在停歇位置，避免工位偏移，整套传动无需额外的定位锁紧结构，依靠自身型面配合即可实现精准的间歇步进。设计过程中首先根据工位需求确定槽轮的槽数，常见的4槽、6槽构型分别对应每次90度、60度的步进角度，这套模型采用的是多槽构型，可适配更多工位的转位需求，拨盘上的圆柱销采用悬臂式安装结构，与槽轮槽壁的接触段做了圆弧修型，降低接触应力集中，减少长期运行的磨损量。锁止弧的配合间隙控制在合理范围，既保证锁止阶段槽轮无窜动，又避免配合过紧导致的卡滞，拨盘与槽轮的中心距按照传动比严格计算，确保圆柱销进入和脱离槽道时无刚性冲击，运动过渡平滑。外形结构上，整套机构采用扁平化布局，主动轴与从动轴平行布置，安装底座为一体式承载结构，两个轴系的安装孔位同轴度、位置度公差按照IT7级精度设计，可直接集成在小型自动化设备的安装面板上，安装边界紧凑，无需额外预留过大的装配空间，槽轮与拨盘的厚度根据传递扭矩做了匹配设计，在保证结构强度的前提下尽可能降低转动惯量，减少启停阶段的惯性冲击。实际应用中，这类机构常搭配减速电机作为动力输入，输出端可直接连接转盘、料盘、送料辊等执行部件，无需复杂的控制系统即可实现固定节拍的间歇动作，在低负载、固定节拍的自动化场景中，相比伺服电机搭配凸轮分割器的方案成本更低，维护更简便，结构可靠性更高，建模过程中对所有运动配合面做了干涉检查，确保全行程内无运动卡滞，各零件的装配关系符合实际加工装配工艺，可直接作为非标设备设计的参考构型，也可用于教学演示间歇传动的运动原理。
