方形管材激光切割对接结构设计

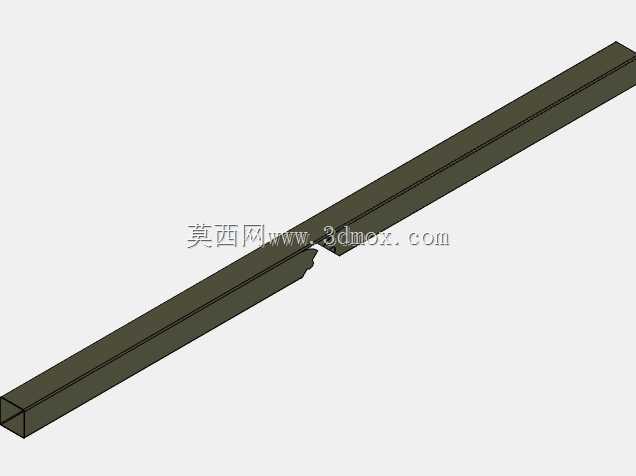

这类方形管材的激光切割结构，在金属框架搭建、管线支撑、设备防护栏组装场景中应用十分广泛，日常做非标设备机架、仓储货架立柱、厂区安全防护围挡时，经常会遇到方管垂直对接的装配需求，传统锯切加打磨的加工方式，不仅对接缝隙难以控制，装配时还需要反复修配，效率极低。这个结构的设计核心，是在竖向方管的对应位置直接切割出与横向方管截面完全匹配的插接缺口，切割完成后横向方管可以直接嵌入缺口内，拼接位置的贴合面能做到严丝合缝，后续无论是焊接还是螺栓紧固，都能大幅减少调形工作量，同时拼接处的结构强度也比传统斜切对接的方式高出不少。设计这类切割结构时，首先要明确所用方管的实际外廓尺寸，不能直接套用管材的公称尺寸，因为市面上不同批次的型材壁厚、外边长都会存在公差，建模前需要先核对来料的实际测量值，避免切割出的缺口过大出现松旷，或是缺口过小无法装配的问题。缺口的深度要控制在横向方管边长的二分之一左右，过深会削弱竖向方管的整体结构强度，过浅则会导致横向方管嵌入后突出竖向方管的外壁，影响后续外装件的安装平整度。切割路径的转角位置需要预留微小的工艺圆角，这是因为激光切割头在直角转角处会存在过烧风险，微小圆角既能避免转角处的材料烧蚀缺损，也能缓解应力集中问题，提升拼接位置的抗疲劳性能。从安装边界来看，这种切割结构不需要额外的连接角码或是转接件，两根方管拼接完成后外表面基本齐平，不会突出多余的连接结构，对于有外饰板安装要求的框架结构来说，能省去后续找平的工序，整体框架的外廓尺寸也更容易控制。实际生产中，这类结构的切割参数要根据管材的壁厚调整，薄壁方管切割时要适当降低切割功率、提高走刀速度，避免切口处出现熔渣挂壁，厚壁方管则要匹配对应的辅助气体压力，保证切口断面的垂直度，减少后续打磨的工作量。建模时还要注意缺口的尺寸公差设置，通常配合间隙控制在0.1到0.2毫米之间，既方便装配时的插接定位，又不会因为间隙过大导致焊接变形量超标。
