可控式气弹簧支撑杆结构设计

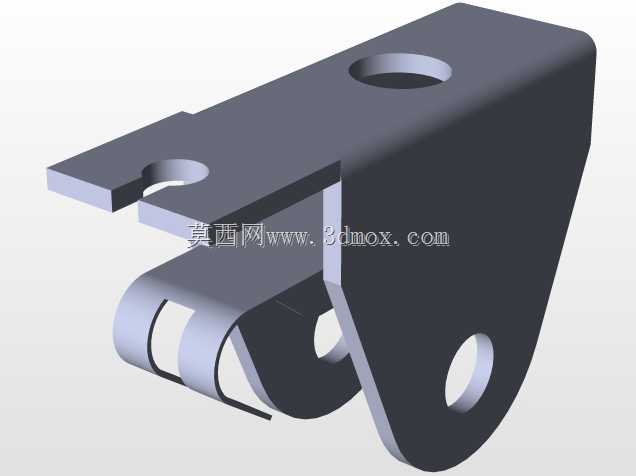

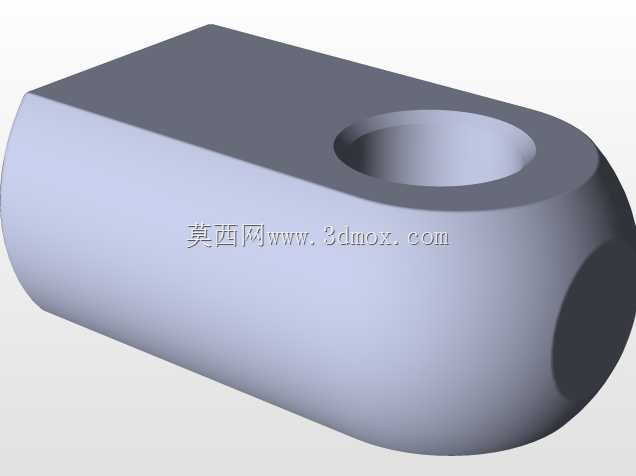

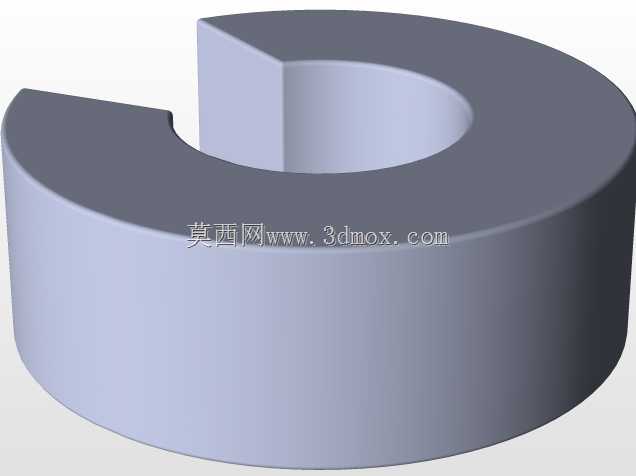

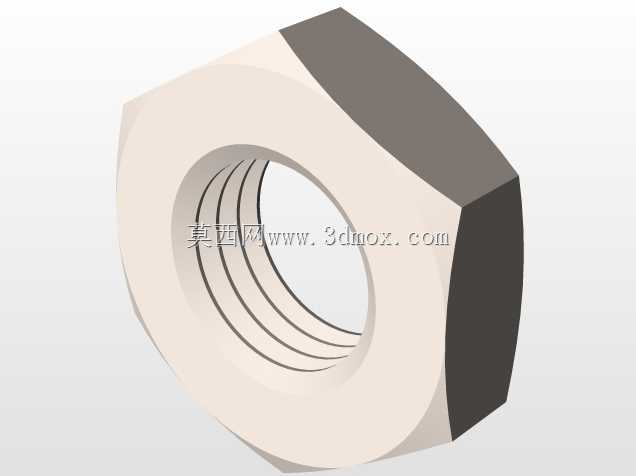

在各类需要开合缓冲、重力支撑的机械结构场景中，气弹簧是应用频次极高的功能构件，小到设备舱门、机箱上盖，大到工程机械舱罩、自动化设备防护门，都能见到这类构件的身影。这款气弹簧采用单杆伸缩式结构，主体缸筒为金属材质做表面发黑处理，具备良好的防锈耐磨性能，适配多数工业场景的使用环境，活塞杆表面做硬铬镀层处理，摩擦系数低且抗腐蚀能力强，长期往复伸缩也不会出现表面拉毛、卡滞的问题。从安装边界来看，两端分别采用铰接式连接头，一端为带安装孔的扁头铰接结构，另一端为球头铰接结构，安装时可自适应一定角度的安装偏差，不需要严格保证两端安装点的同轴度，降低了配套结构的加工精度要求，铰接结构的转动间隙控制在合理范围内，既不会出现旷量过大导致的支撑晃动，也不会因为间隙过小出现伸缩卡涩。设计过程中首先考虑的是力值匹配问题，气弹簧的额定支撑力需要根据被支撑件的重量、开合角度、重心位置做匹配计算，避免出现支撑力不足导致舱门自动下落，或是支撑力过大导致开合操作费力的问题，这款气弹簧的力值输出曲线平缓，在整个伸缩行程中支撑力波动范围控制在10%以内，不会出现行程末端力值突变的情况，开合过程手感均匀。在功能特性上，这款气弹簧内置阻尼结构，伸展到行程末端时会有一段缓冲行程，避免硬冲击带来的结构异响和连接部位疲劳损坏，回缩过程同样带有匀速阻尼，不会因为被支撑件的重力作用出现快速回落的问题，能有效避免操作过程中的夹手风险。实际选型应用时，需要先确认安装空间的行程需求，气弹簧的闭合长度要匹配安装点的最小间距，伸展长度要满足舱门完全打开时的最大间距，同时要核算安装点的力臂，保证气弹簧的输出力矩能够平衡被支撑件的重力力矩，通常会预留15%左右的力值余量，应对长期使用后气弹簧内部密封件轻微泄漏带来的力值衰减。从结构细节来看，缸筒端部的导向套采用耐磨聚四氟乙烯材质，内嵌防尘密封圈，既能阻挡外界粉尘、切削液进入缸筒内部污染液压油和密封件，也能为活塞杆提供稳定的径向支撑，避免活塞杆伸出过长时出现径向晃动，延长构件的整体使用寿命。这类气弹簧在钣金设备、检测仪器、特种车辆、家具橱柜等领域都有广泛应用，不同场景下可以根据需求调整行程长度、支撑力值、端部连接头形式，部分带锁止功能的衍生型号还可以在行程任意位置锁止，满足需要多角度停留支撑的使用需求。建模过程中对密封槽、铰接孔配合公差、活塞杆与导向套的配合间隙都做了还原，能够直接用于配套结构的干涉检查、运动仿真，不需要再做额外的结构简化，安装孔位尺寸也按照通用标准做了参数化设置，调整参数即可适配不同规格的安装需求。
