亚德客SC系列标准气缸三维结构

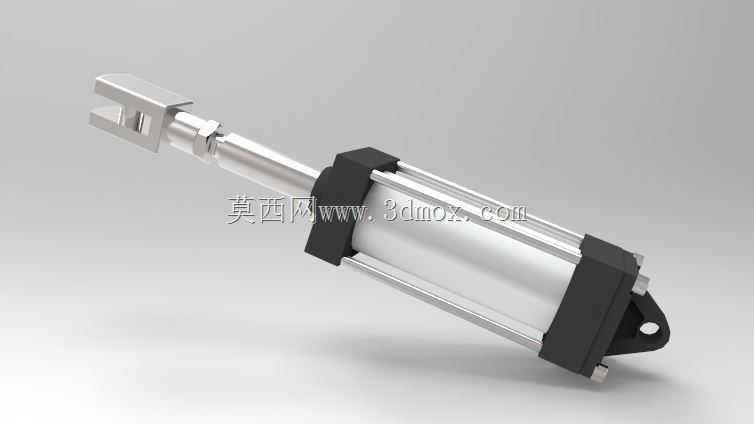

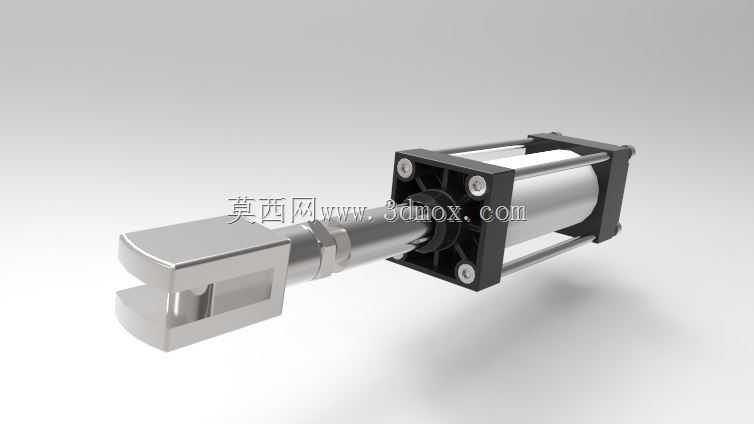

在自动化生产线、工装夹具、非标专机的气动回路设计中，标准气缸是应用频次最高的直线执行元件，亚德客SC系列拉杆式气缸凭借成熟的结构、稳定的出力表现，在3C装配、包装输送、木工加工、汽车零部件焊接等场景中被大量选用。本次还原的SC63、SC80缸径规格气缸，覆盖了常规自动化设备中中等负载的直线驱动需求，从结构建模的细节来看，完整复现了产品的实际安装边界与功能结构，能直接用于设备布局干涉检查、气动回路动作仿真、安装工位工装设计等实际工程环节。

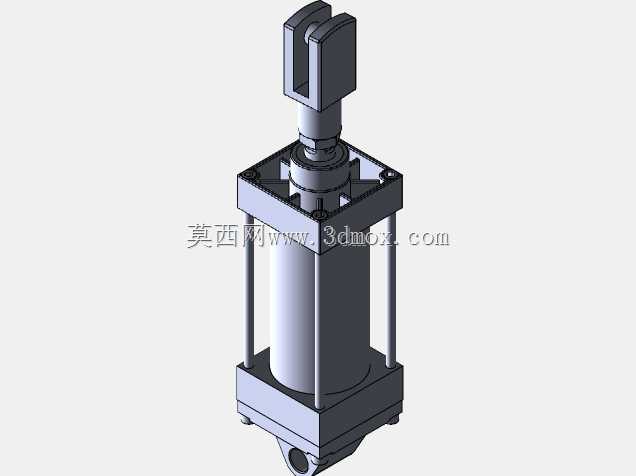

从实际选型应用的角度来说，63与80缸径的SC气缸，在0.5MPa工作气压下，理论出力分别能达到150kgf、250kgf左右，足够应对多数工装夹紧、工件顶升、物料推挡、门体启闭这类常规负载工况，不会出现小缸径气缸出力不足导致的动作卡顿，也不会像大缸径气缸那样耗气量过大造成气源浪费。建模过程中优先还原了气缸的核心安装尺寸：尾部的单耳铰轴安装位，孔径、耳座间距、铰轴中心到缸筒端面的距离完全匹配实物安装公差，前端活塞杆端的叉形接头，开口宽度、销孔直径、螺纹旋合长度都严格按照实际产品参数绘制，设计人员在做设备布局时，不需要额外测量实物，就能直接将模型调入装配体，核对安装空间是否足够，避免后期加工安装板时出现孔位错位、行程干涉的问题。

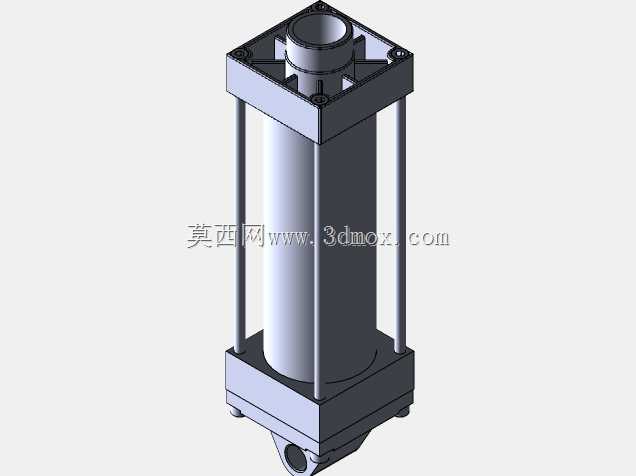

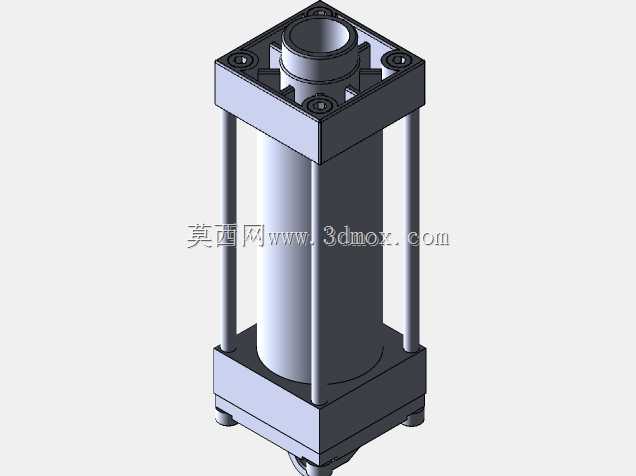

结构设计层面，这款气缸采用经典的拉杆式缸筒结构，四根钢制拉杆贯穿前后端盖，将挤压成型的铝合金缸筒夹紧固定，这种结构的优势在于缸筒加工难度低，密封件更换维护方便，端盖和缸筒之间的静密封采用O型圈压紧，长期往复运行也不容易出现漏气问题。建模时还原了缸筒外壁的光滑质感，前后端盖的压铸铝合金结构细节，包括端盖上的进气口螺纹位置、缓冲调节针阀的凸起结构，都和实物保持一致，其中两端的可调缓冲结构是这类气缸的核心功能点，当活塞运行到行程末端时，缓冲柱塞会堵住端盖上的主排气通道，让残留气体只能通过细小的缓冲针阀排出，形成气垫缓冲，避免活塞高速撞击端盖产生噪音和零件损伤，在做动作仿真时，可以根据实际运行速度调整缓冲行程的参数，模拟真实的气缸运行减速过程。

从安装适配的细节来看，模型还原了活塞杆表面的硬氧化处理层结构，活塞杆和前端盖之间的导向套、防尘圈、密封圈的装配位置都有体现，设计人员在设计气缸配套的防尘罩、行程开关安装支架时，可以直接参照模型上的台阶尺寸、槽位位置，不需要反复核对二维样本。另外缸筒上的磁性开关安装槽也完整建模，这类标准气缸通常会在活塞上加装磁环，配合缸筒外侧安装的磁性开关，就能检测活塞的伸出、缩回位置，给控制系统发送到位信号，建模时保留了安装槽的宽度、深度尺寸，方便设计人员直接调入常用的磁性开关模型，匹配安装位置，避免出现开关装不上、感应位置偏移的问题。

在不同的应用场景中，这款气缸可以搭配不同的安装附件实现多种安装方式，除了模型自带的尾部单耳摆动安装，还可以选配法兰板、脚架、中间铰轴等附件，建模时预留了这些附件的安装接口尺寸，设计人员如果需要更换安装方式，不需要重新绘制缸体主体，只需要搭配对应附件模型就能完成装配。比如在流水线的挡料机构中，通常会采用脚架固定安装，气缸垂直向上伸出阻挡工件；在翻转工装的驱动场景中，就会采用单耳或双耳铰轴安装，让气缸可以随工装摆动，不会出现卡滞。另外模型中活塞杆端的叉形接头，是和被驱动部件铰接的常用连接件，销孔的配合公差按照间隙配合设计，实际装配时可以减少铰接处的磨损，延长接头使用寿命。

从气动系统设计的角度来说，这类标准气缸的运行速度通常在50-500mm/s范围内，模型的结构尺寸可以直接用于计算气缸的耗气量，根据缸径、行程、运行速度就能算出每个动作循环的耗气量，方便设计人员选配对应流量的电磁阀、气管以及气源处理元件。建模时还原了进出气口的螺纹规格，63、80缸径的SC气缸通常采用G1/4或G3/8的进气螺纹，对应匹配的气管接头、气管通径都可以直接根据这个参数选型，避免出现接口不匹配的问题。另外端盖上的缓冲针阀调节位置，在模型上也有明确的结构体现，现场调试人员可以根据模型标注的位置，快速找到调节旋钮，调整缓冲效果，不需要反复查找样本确认位置。

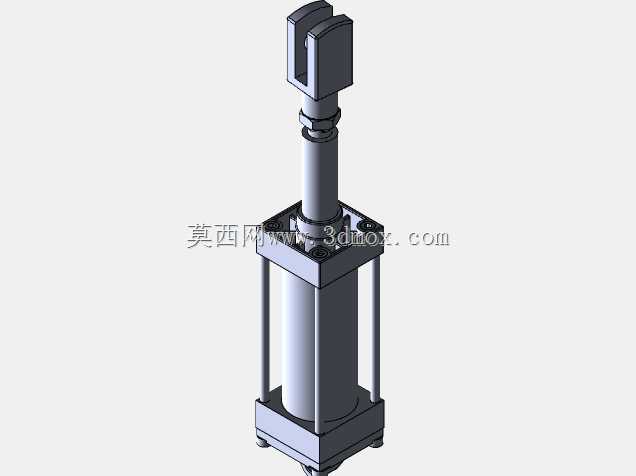

在做设备三维布局时，气缸的运动包络尺寸是必须核对的重点，这款模型不仅还原了气缸缩回状态的总长，还可以通过参数调整伸出长度，模拟不同行程规格下的伸出状态总长度，设计人员可以直接在装配体中拖动活塞杆，检查气缸全行程范围内是否和周围的工件、工装、其他机构发生干涉，比如在设计多轴模组的上下料机构时，要确认气缸伸出到最大行程时，活塞杆端的夹具不会碰到下方的输送带或者定位工装，缩回时不会和上方的模组滑台产生碰撞，这些干涉检查都可以依托精准的三维模型完成，减少后期现场调试的整改工作量。
