明装式闭门器门框适配结构设计

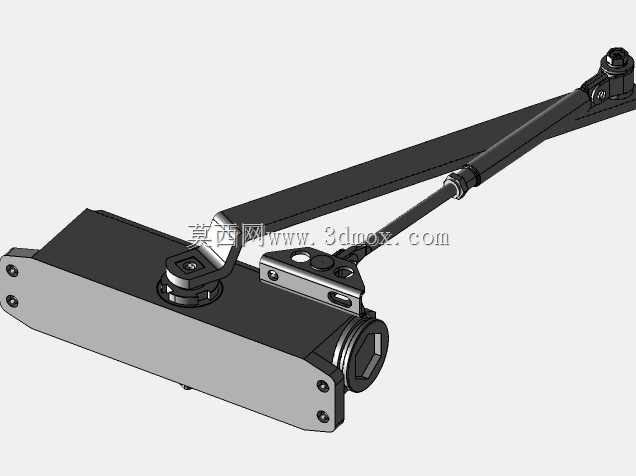

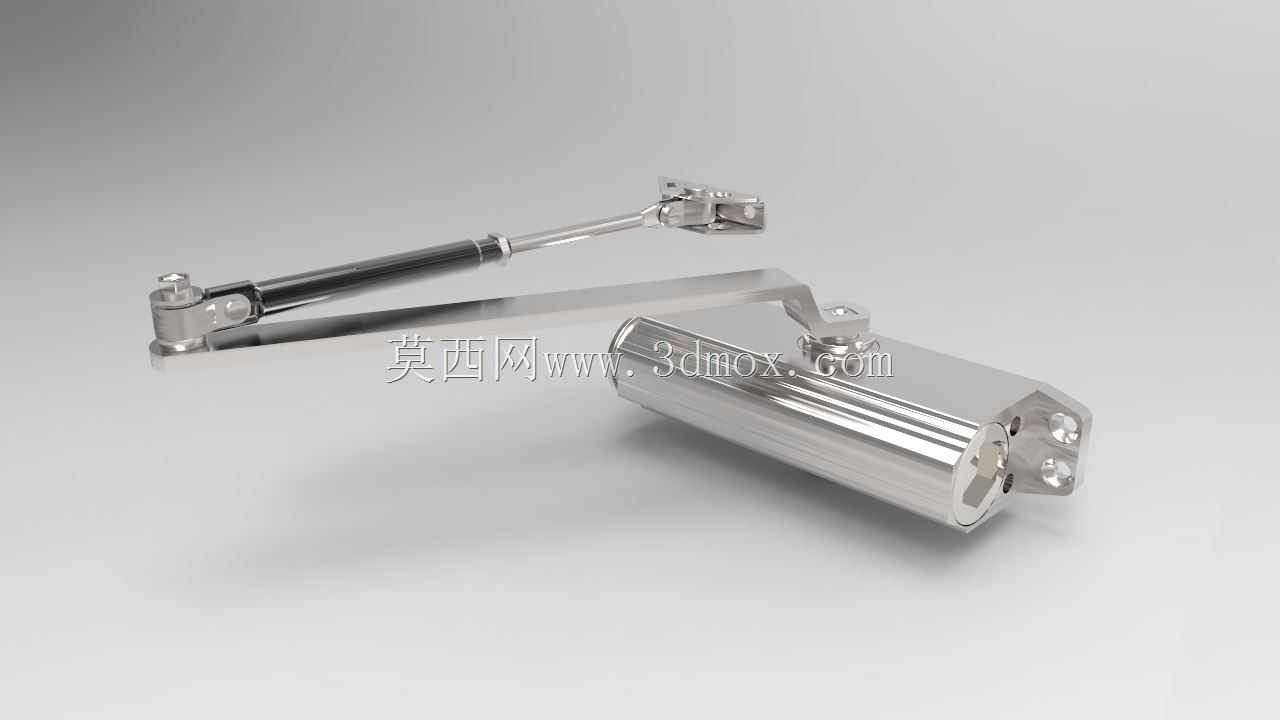

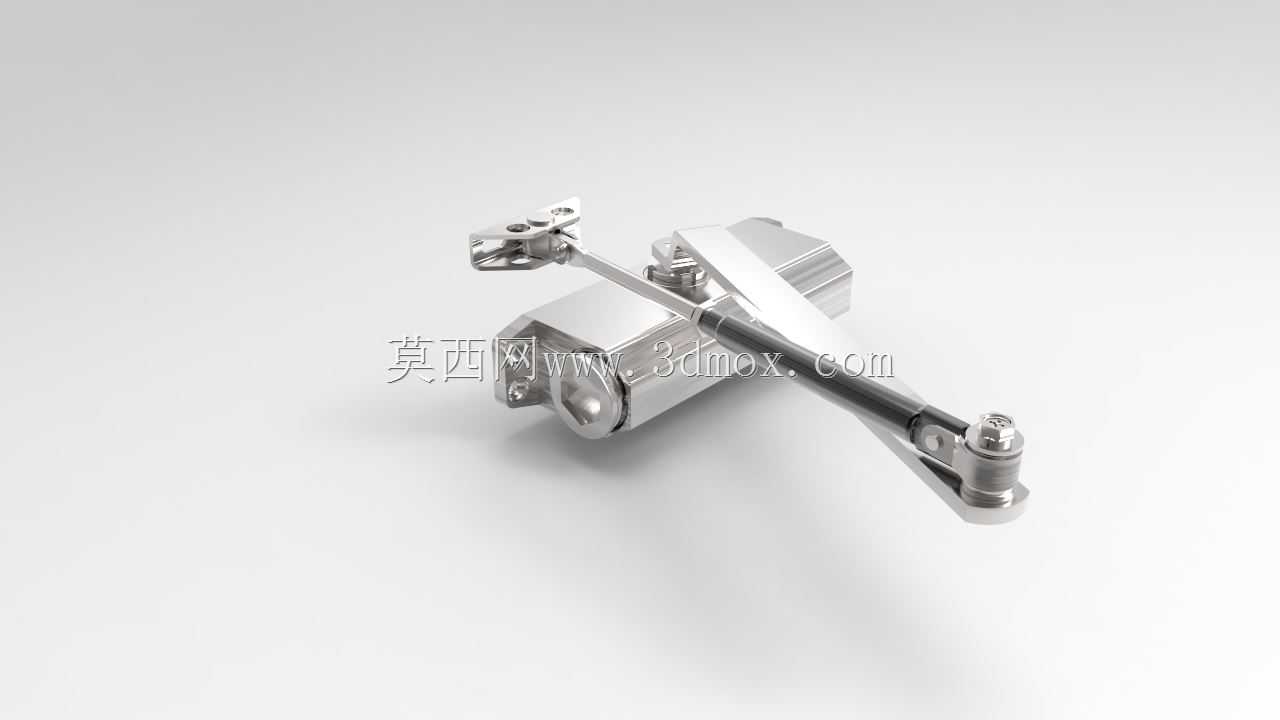

这套结构针对商用及民用平开门的门框安装场景做了适配优化，日常在写字楼消防通道、住宅入户门、酒店客房门的门框上都能见到这类构件的身影，核心作用是实现门扇开启后的自动平稳闭合，避免门扇长期处于敞开状态带来的安防隐患、空调能耗流失问题，同时在火灾等应急场景下能配合防火门实现自动隔烟阻火的功能。从实际使用需求出发，设计时首先考虑了不同门框型材的安装边界，不管是窄边铝合金门框、钢制防火门框还是实木装饰门框，这套结构的连接臂铰接点位都预留了足够的调节余量，安装时不需要对门框做大规模裁切改造，只需要通过配套螺钉将主体基座固定在门框预设的安装位上，再调整连接臂的长度与铰接角度，就能匹配不同厚度、不同开启角度的门扇。功能层面，这套结构内部集成了液压缓冲阻尼回路，门扇闭合过程中会在接近门框的最后15度行程自动减速，避免门扇快速撞击门框产生巨大噪音，同时也能防止夹伤过往人员；连接臂采用了双段铰接的设计，门扇最大开启角度可以达到180度，不会出现普通闭门器开启到一定角度后卡滞、别劲的问题，日常搬运大件物品时也不需要额外用门挡固定门扇。设计过程中重点校核了连接臂的抗疲劳强度，按照日均开启50次的使用频率，铰接位置的销轴做了渗碳硬化处理，表面粗糙度控制在Ra0.8以下，长期往复转动也不会出现松旷、异响的问题；主体外壳采用压铸铝合金成型，壁厚均匀控制在2.5mm，既保证了整体结构强度，也不会因为自重过大给门框安装带来额外负载。安装尺寸上，基座的固定孔位间距符合主流门控五金的通用安装规范，孔位横向间距162mm、纵向间距38mm，替换旧有闭门器时可以直接沿用原有门框上的安装孔，不需要重新钻孔破坏门框饰面；连接臂的有效调节长度范围在120mm到180mm之间，可以适配门扇与门框之间10mm到50mm的安装间隙，哪怕是门框安装存在一定的施工误差，也能通过调节连接臂的长度补偿偏差，保证闭合过程的顺畅性。
