L型多孔压力控制安装板结构设计

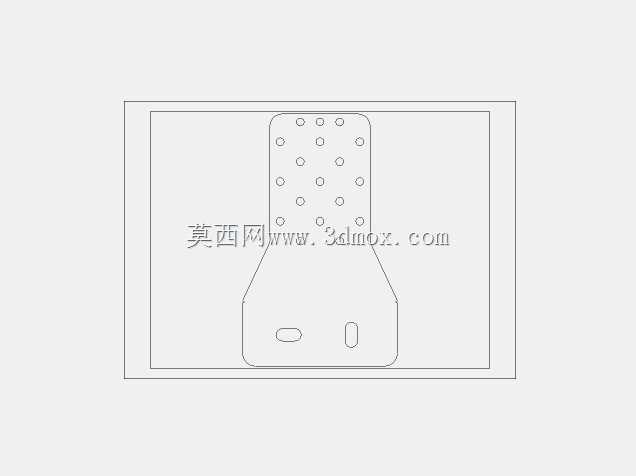

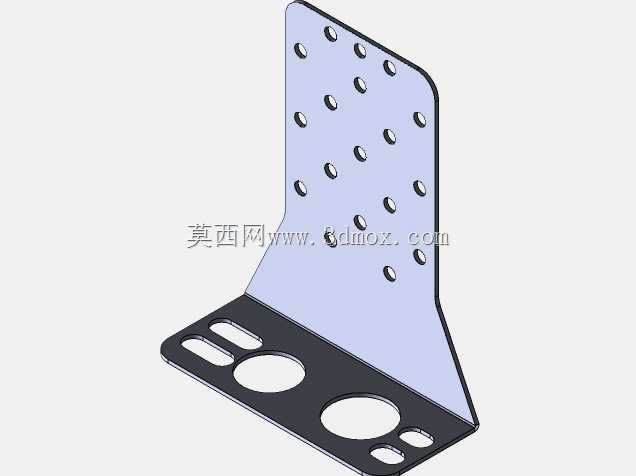

这款L型结构的安装板，主要面向工业气动、液压回路的压力控制元件安装场景，常见于自动化生产线的阀组集成工位、小型压力检测单元的固定安装环节，用来承装压力开关、小型调压阀、压力传感器这类需要垂直立面安装的控制元件，替代现场零散的焊接支架，减少现场配做的工作量。从结构设计来看，整体采用折弯成型的L型构型，垂直立面与水平底板通过折弯一体成型，折弯处增设了三角加强筋结构，避免承装元件后长期受力出现折弯角变形，保证安装面的平面度长期维持在公差范围内。垂直安装面上规则排布了多组安装孔位，孔位采用矩阵式布局，孔间距参照常用压力控制元件的安装孔距标准设计，可兼容不同尺寸规格的压力控制元件直接安装，无需额外打孔适配，部分孔位设计为长圆孔形式，允许安装时进行小范围的位置微调，抵消元件安装孔的加工误差。水平底板上设置了两个长圆形安装孔，用来将整个安装板固定在设备机架、型材台面或者设备外壳上，长圆孔的设计同样适配不同安装基面的孔位偏差，降低现场安装的对位难度。设计过程中优先考虑了安装兼容性，垂直面的多孔布局覆盖了市面上主流小型压力控制元件的安装尺寸，从微型压力传感器到小型溢流阀、调压阀都能找到对应的安装孔位，无需针对单一元件单独设计支架，减少备件种类。折弯处的加强筋与板件一体冲压成型，没有额外焊接工序，避免焊接变形带来的安装面翘曲问题，板件边缘做了圆角钝化处理，防止安装作业时划伤操作人员，也避免锐边割破相邻的气动软管或者线缆。安装边界方面，垂直立面的高度满足常规压力控制元件的安装深度需求，元件安装后不会与水平底板发生干涉，水平底板的伸出长度保证固定后整体重心落在安装基面范围内，不会出现悬臂过长导致的固定螺栓受力过大问题，板件厚度选取兼顾了结构强度与轻量化需求，承装3kg以内的压力控制元件时不会出现明显形变，满足工业现场长期使用的强度要求。
