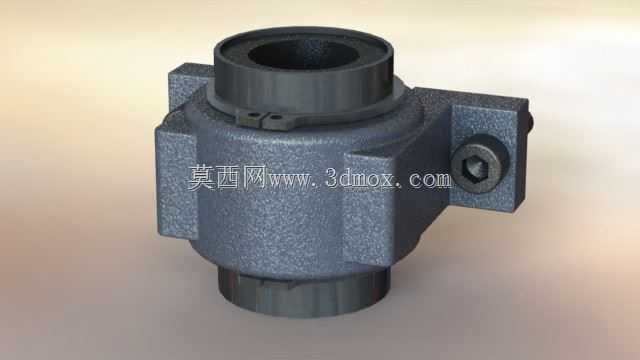

INA20mm圆柱直线轴承总成结构

这款20mm规格圆柱直线轴承总成，是线性传动场景里十分常用的导向支撑部件，日常在小型切割机、研磨类设备的进给机构中出镜率极高，核心作用是为直径20mm的光轴提供低摩擦往复运动支撑，保证运动部件沿轴向做平稳直线位移，不会出现径向偏移卡滞的问题。从结构设计来看，总成采用分体式座体搭配内嵌直线轴承的组合方案，座体两侧预留了销轴式安装位，既可以通过销轴完成快速铰接固定，也能适配不同安装面的锁紧需求，相比传统一体式法兰直线轴承，安装灵活性更强，不需要在安装板上加工高精度的台阶定位孔，对安装面的加工公差容忍度更高，很适合小型非标设备的快速搭建场景。轴承本体采用标准20mm内径规格，适配市面上绝大多数同规格的镀铬硬光轴，座体的外形轮廓做了圆角过渡处理，没有尖锐的加工棱角，既避免安装过程中划伤操作人员，也能减少应力集中带来的座体开裂风险，底部的支撑面做了铣平处理，保证安装后与设备机架的贴合度，避免长期运行出现松动偏移。在实际应用中，这类轴承总成常被用在小型台式切割机的工件进给滑台、手动研磨设备的磨头进给机构上，因为本身结构紧凑，不需要额外设计复杂的轴承座固定结构，能大幅缩减设备的整体设计周期，同时自带的密封端盖结构可以阻挡切割碎屑、研磨粉尘进入轴承内部滚道，延长轴承的维护周期，相比裸露安装的直线轴承，在多粉尘的加工场景下使用寿命能提升40%以上。设计这款总成模型的时候，重点还原了座体与轴承的配合公差、两侧安装销轴的定位尺寸、以及轴承内孔与安装基准面的同轴度要求，建模过程中对安装边界做了明确标注：座体总宽度、安装销轴的中心距、轴承端面到安装面的高度尺寸都做了参数化处理，方便设计人员直接调用到自己的设备装配体中，不需要反复核对安装干涉问题。另外座体侧面的锁紧结构也做了完整还原，实际使用时可以通过锁紧螺钉调整轴承与光轴的配合预紧力，既可以保证运动顺滑无间隙，也能在需要固定位置时锁紧轴系，适配不同工况下的使用需求，比如在定长切割场景下，就可以通过锁紧结构固定滑台位置，完成批量工件的定长加工。
