转鼓式颗粒物料自动过滤分离装置

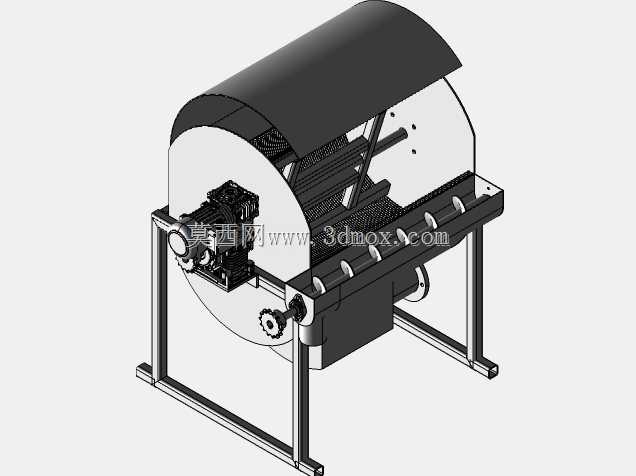

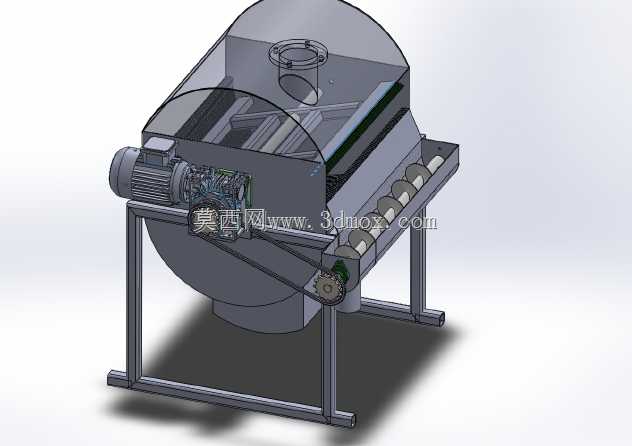

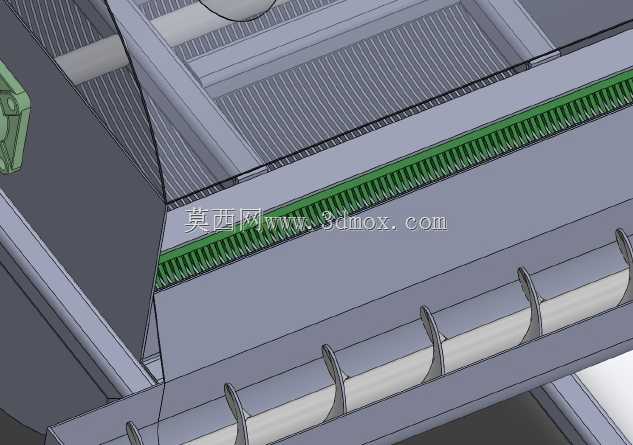

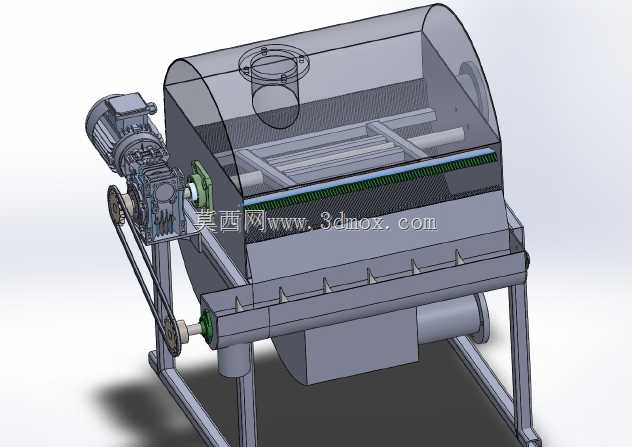

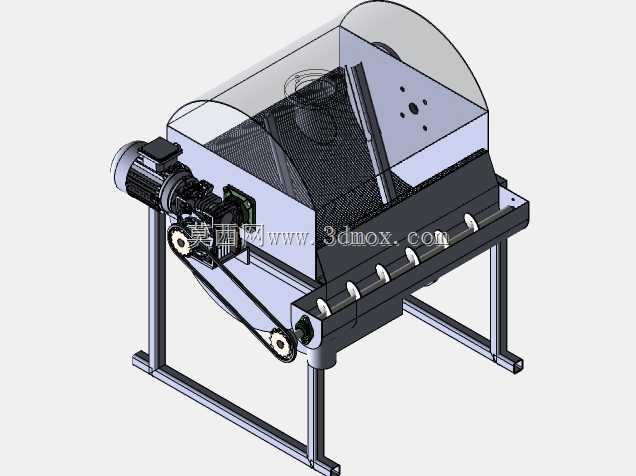

在食品加工、化工原料预处理、污水处理副产物回收、粮油加工等涉及固液两相分离或颗粒分级的生产场景中，连续式过滤设备的运行稳定性直接决定整条产线的连续作业效率，相比需要频繁停机拆换滤材的板框压滤、滤芯过滤结构，转鼓式自动过滤装置能够在不停机的状态下完成滤面清理、物料连续排出，适配大流量连续生产的工况需求。这套过滤装置采用卧式半封闭转鼓结构，整体采用方管焊接机架作为承载基础，机架底部预留了统一高度的安装支脚，可直接通过膨胀螺栓固定在混凝土设备基础上，也可搭配可调减震脚杯适配车间钢平台安装场景，设备整体宽度控制在1.2米以内，长度约1.8米，进料端顶部设置圆形法兰接口，可直接对接上游来料管道，无需额外加装变径接头，出料端在转鼓下方设置倾斜导料槽，过滤后的液相可通过底部的汇流腔统一排入下游收集管路，截留的固相颗粒则通过转鼓内侧的导料板推送至端部排渣口，实现连续排渣作业。驱动端采用减速电机配合链传动结构，电机安装座设置了长条形调节孔，可在安装调试时调整链条张紧度，避免传动打滑，传动部位全部设置在设备侧方的护罩内部，防止生产过程中物料飞溅卡入传动链，也能避免操作人员误触转动部件。转鼓表面采用楔形网作为过滤介质，网面缝隙可根据待过滤物料的粒径选型调整，相比编织滤网，楔形网的缝隙不易被颗粒卡堵，配合转鼓内部设置的旋转毛刷组件，可在转鼓转动过程中持续刷除网面内侧附着的截留物料，避免滤孔堵塞导致过滤流量下降，设备上半部分采用透明弧形护罩封闭，既可以观察内部过滤状态、判断滤面堵塞情况，也能防止过滤过程中液体飞溅污染车间环境，护罩采用快拆卡扣固定，日常维护时无需工具即可掀开护罩，对内部转鼓、毛刷组件进行检查清理。设计过程中重点考虑了不同物料的适配性，转鼓的转速可通过更换链轮调整，也可搭配变频电机实现转速无级调节，针对含纤维较多的物料，可在转鼓内部加装喷淋冲洗管路，在滤面转动至非过滤区时用高压水反向冲洗网孔，进一步降低堵网概率；针对磨蚀性较强的物料，转鼓端板、机架接触物料的部位可衬耐磨高分子板材，延长设备使用寿命。设备的进料腔设置了缓冲挡板，来料进入设备后不会直接冲击网面，避免高速料流长期冲刷导致网面局部磨损，转鼓两端采用带密封圈的轴承座支撑，轴承座采用外置式设计，避免物料进入轴承内部导致润滑失效，日常维护时可直接在设备外侧加注润滑脂，无需拆解设备主体。在安装边界上，设备侧面需要预留至少0.6米的维护空间，用于检修驱动电机、调整传动链条，顶部预留0.8米的空间用于掀开护罩、更换滤网组件，底部排渣口需要对接螺旋输送机或集料箱时，可根据现场布局调整支脚高度，适配不同的接料设备高度。相比传统的固定式过滤装置，这套结构不需要配置复杂的反冲洗泵组和阀门组，依靠机械转动和毛刷清理即可实现滤面自清洁，设备运行功耗更低，故障点更少，适配中小流量的连续过滤工况，在果蔬榨汁后的果渣分离、酿造行业的糟液分离、工业废水的浮渣过滤、塑料颗粒清洗后的脱水预过滤等场景都能稳定适配，建模过程中对所有焊接件的焊缝位置、安装配合公差都做了还原，可直接作为同类设备设计的参考原型，也可根据具体处理量需求对转鼓直径、长度做等比例缩放调整。
