多罐体并联式竞技场过滤装置结构设计

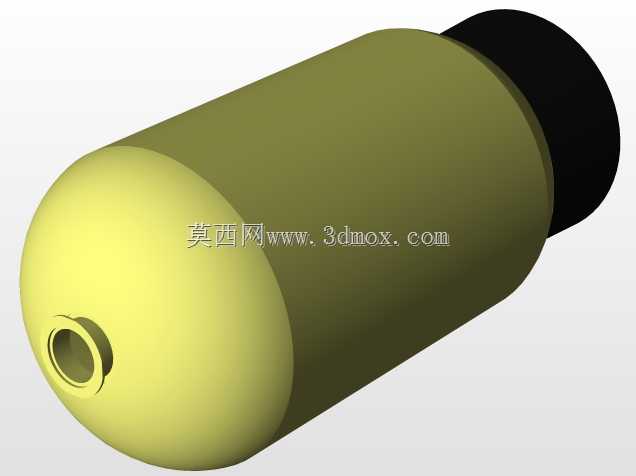

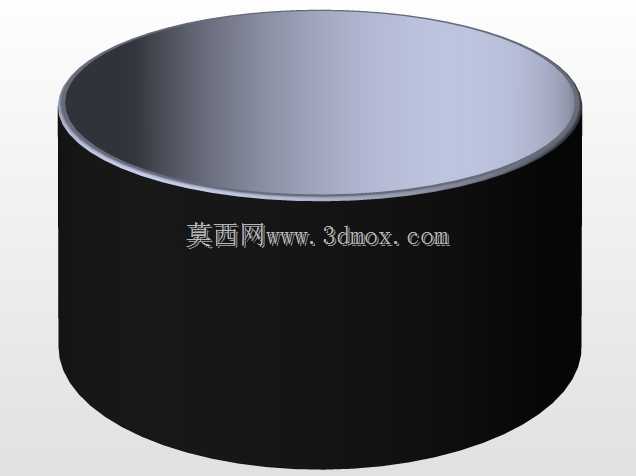

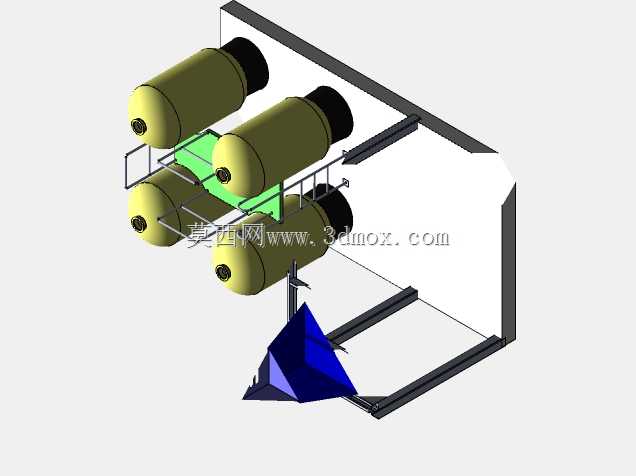

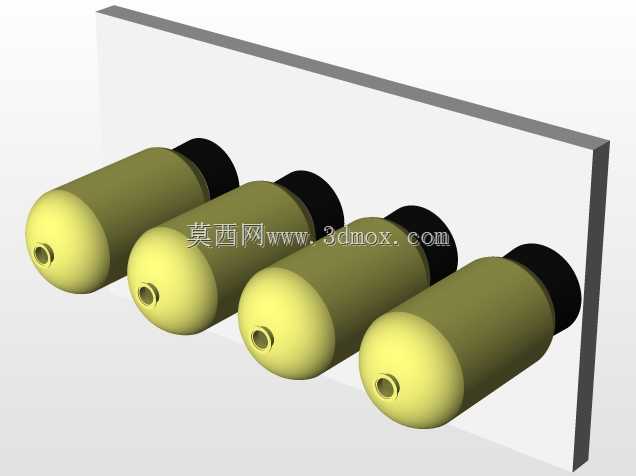

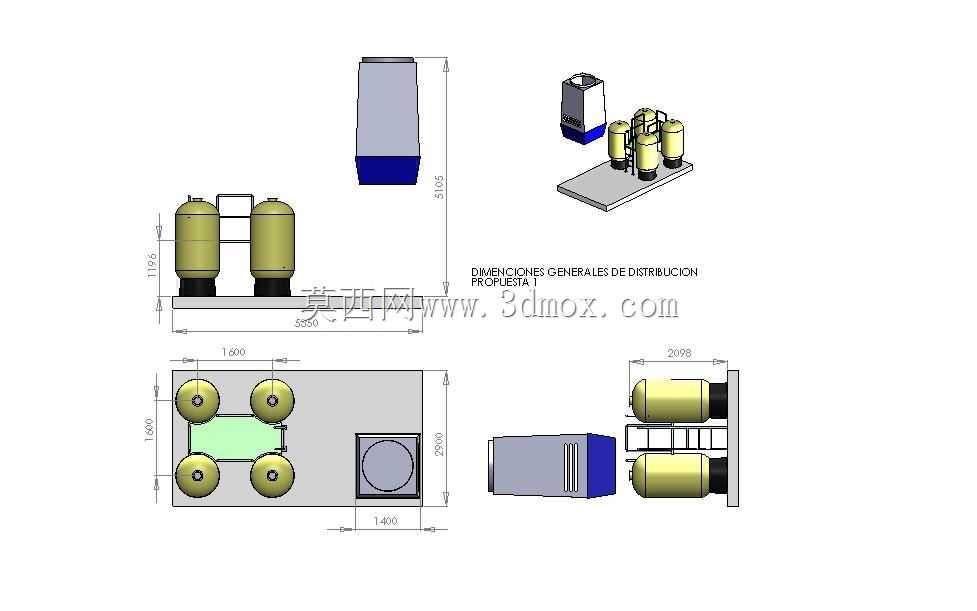

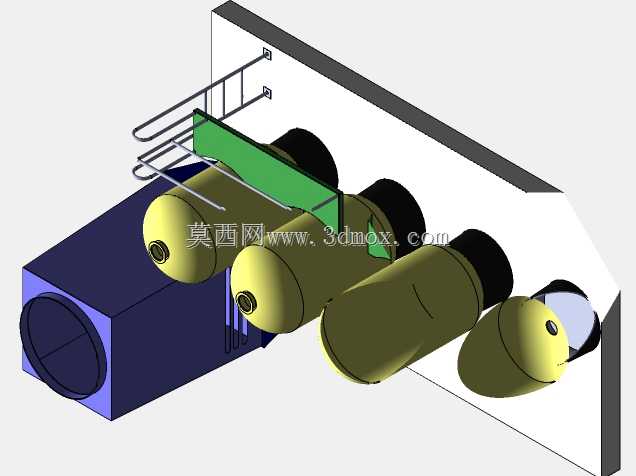

　　该过滤装置主要面向大型竞技场馆的水循环处理场景设计，可适配泳池、水上竞技赛道等需要持续净化水体的使用环境，承担水体杂质截留、水质循环净化的核心功能，能够在大流量水体持续通过的工况下保持稳定的过滤效率，避免杂质堆积影响竞技活动开展。从结构设计来看，装置采用四罐体并联的布局形式，四个卧式过滤罐体分上下两排对称布置，这种排布方式既能够在有限的安装空间内最大化过滤介质的装填量，提升单周期过滤的容污能力，又能让进水水流均匀分配到每个罐体，降低单个罐体的水流负荷，减少局部冲蚀对过滤层的破坏。每个罐体端部设置快开式端盖结构，方便后期更换内部过滤填料、清理截留的杂质，无需整体拆解管路即可完成维护作业，适配场馆运维的快节奏需求。

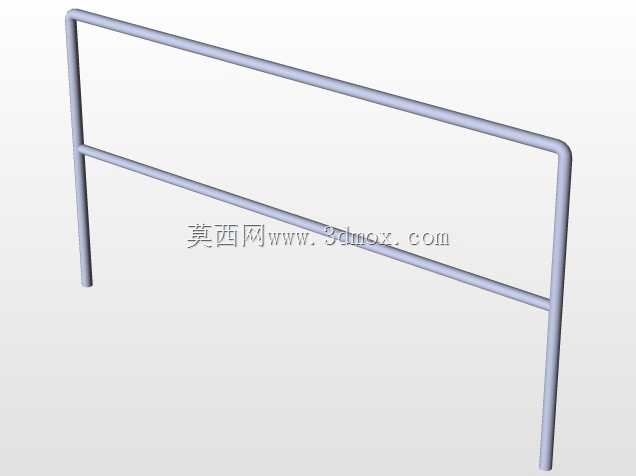

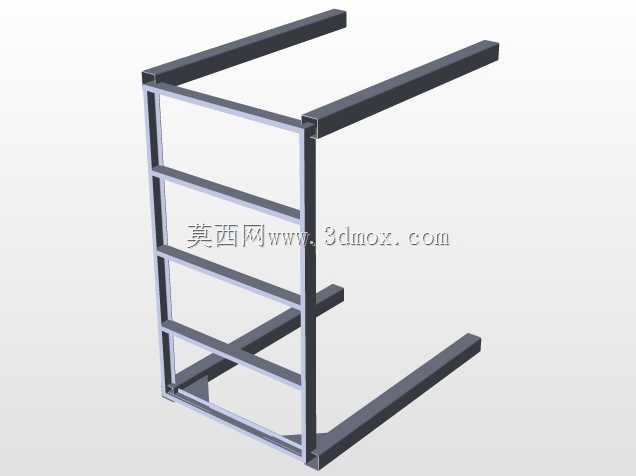

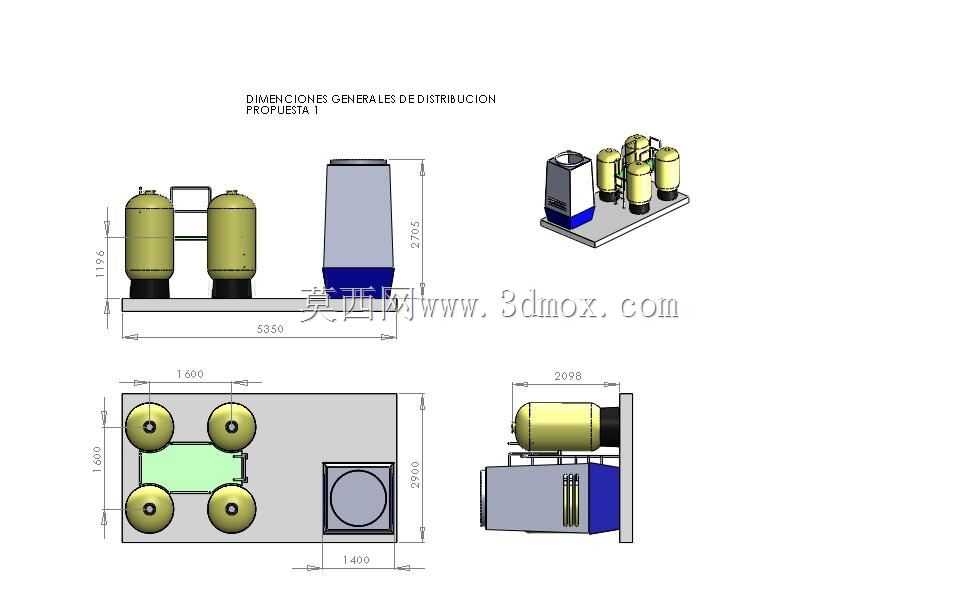

　　罐体之间通过绿色的导流汇流管路连通，管路采用等径设计，保证各罐体进出水的流量偏差控制在合理范围内，避免出现偏流导致部分罐体过滤效能无法充分发挥。装置配套的安装支架采用型钢焊接成型，底部设置带斜向支撑的落地框架，支架与罐体之间采用抱箍式固定结构，可抵消罐体满水运行时的重量载荷与水流脉动带来的振动，保证长期运行的结构稳定性。支架侧边设置带护栏的操作平台，运维人员可站在平台上完成罐体端盖启闭、阀门操作等作业，平台踏步采用防滑结构设计，适配潮湿的作业环境。安装边界方面，装置整体采用靠墙安装的布局形式，背部预留的墙体安装面可用于固定附属管路与控制阀门，底部框架的占地尺寸经过优化，可在场馆设备间的有限空间内完成布置，

　　侧面预留的操作空间满足日常巡检与维护的通行需求，底部蓝色的导流集液槽可收集维护过程中滴落的残液，避免污染设备间地面。设计过程中充分考虑了场馆大流量循环的工况需求，并联罐体的组合形式可根据实际处理流量需求灵活调整启用数量，在非赛事时段可单独启用部分罐体降低运行能耗，赛事高负荷时段全部罐体投入运行满足大流量净化要求，罐体的接口尺寸匹配常规场馆循环水管路的通用规格，无需额外定制变径接头即可完成现场管路对接。
