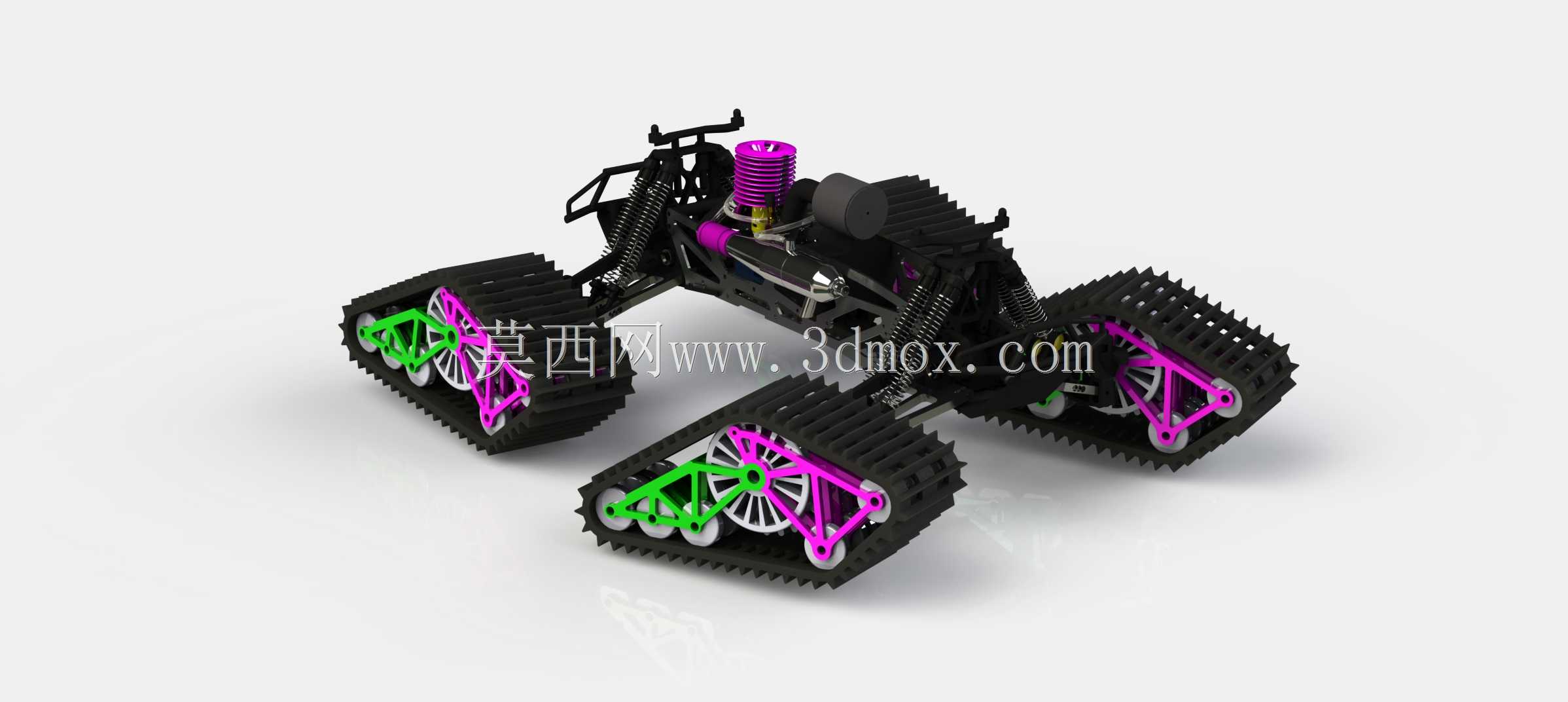

带雪轨的大马力遥控越野履带车结构

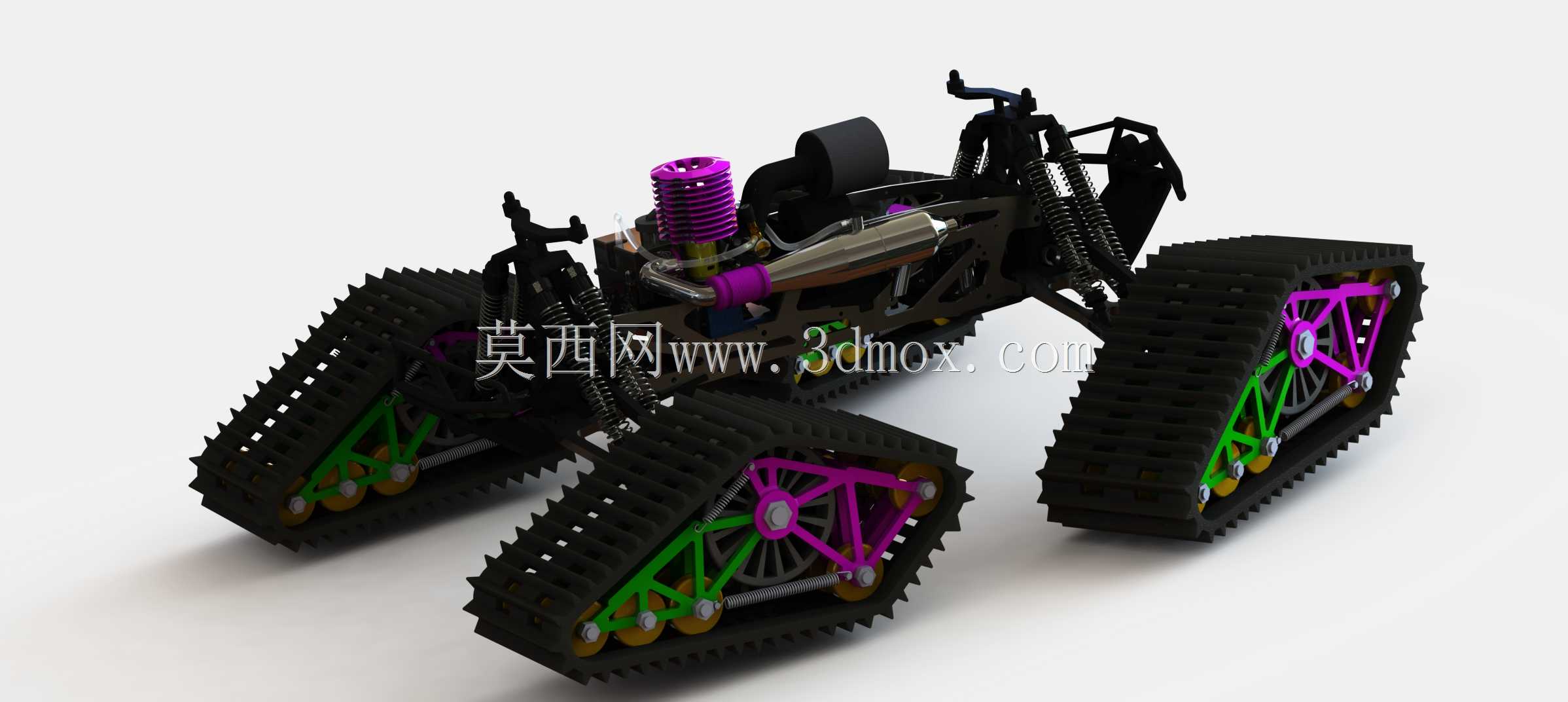

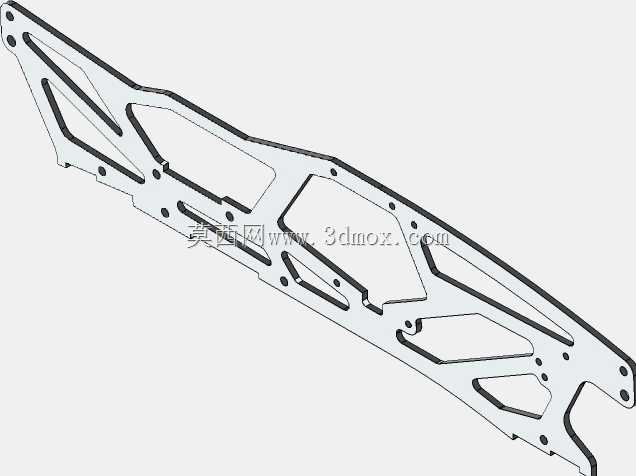

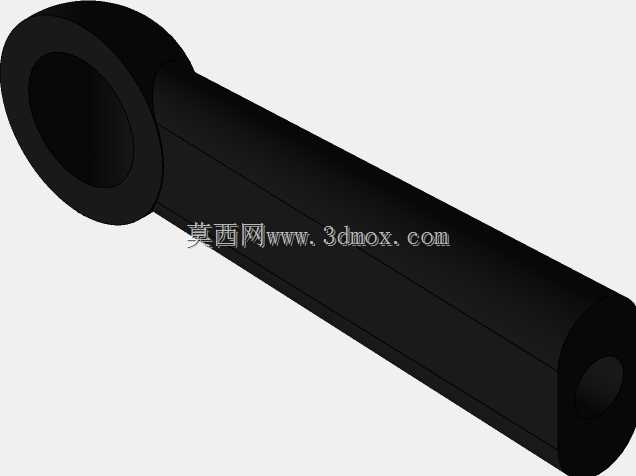

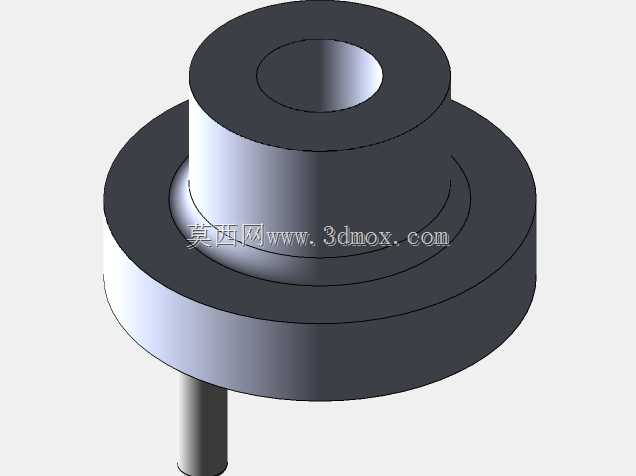

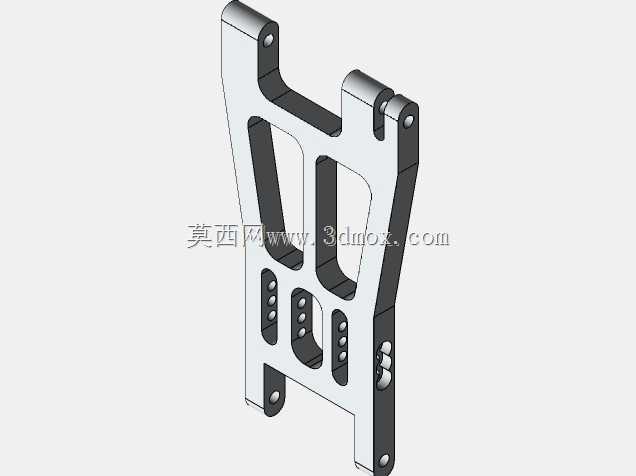

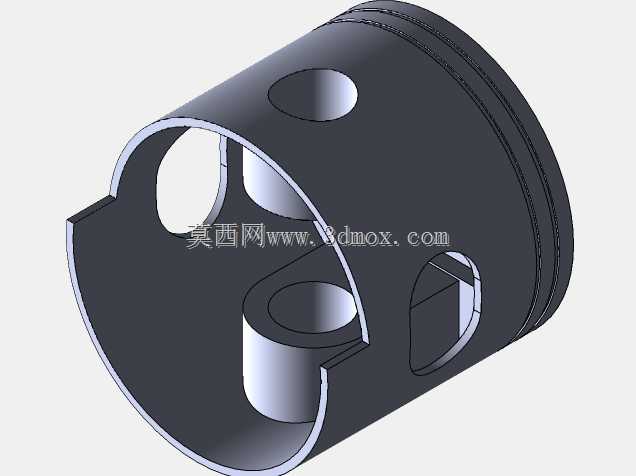

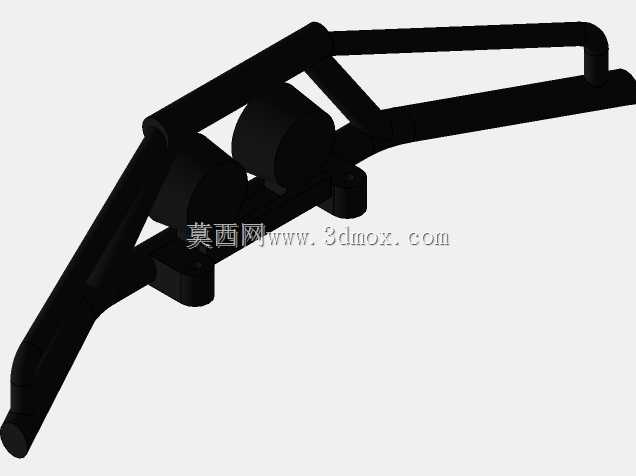

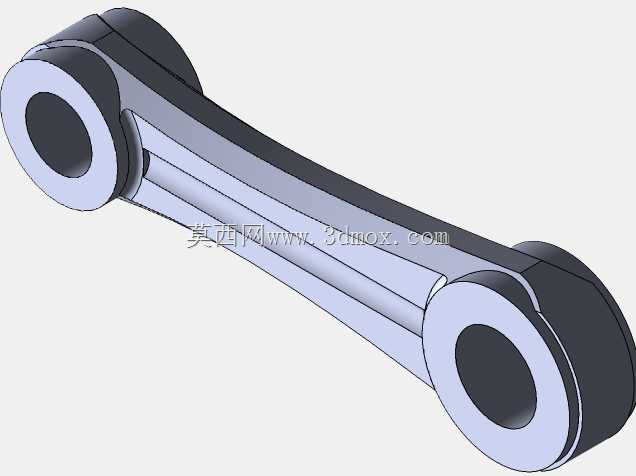

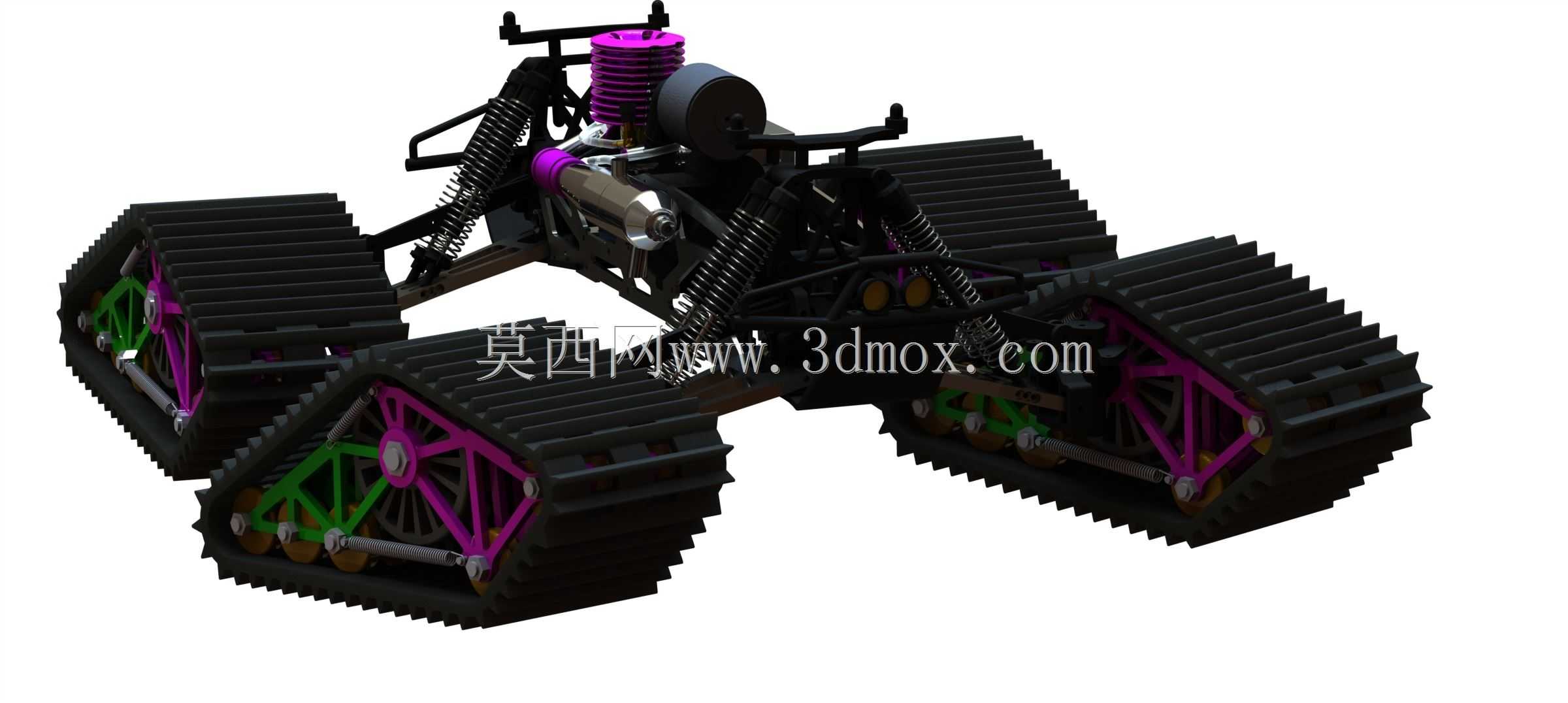

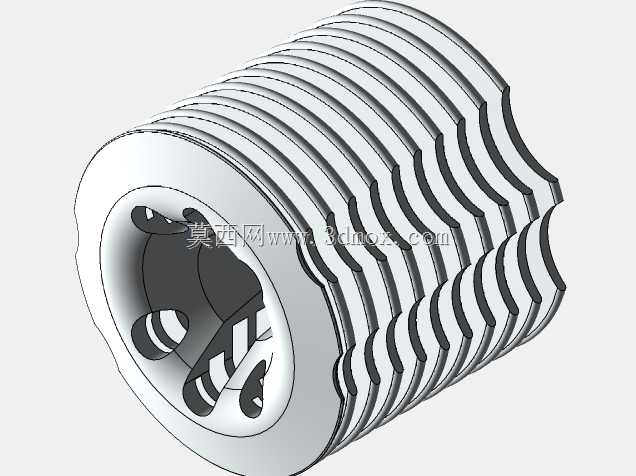

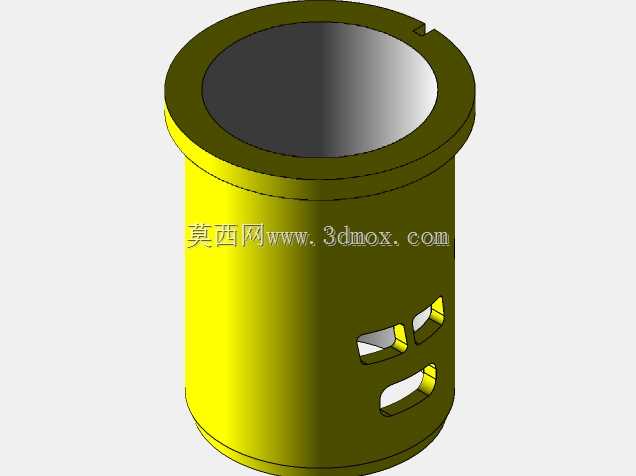

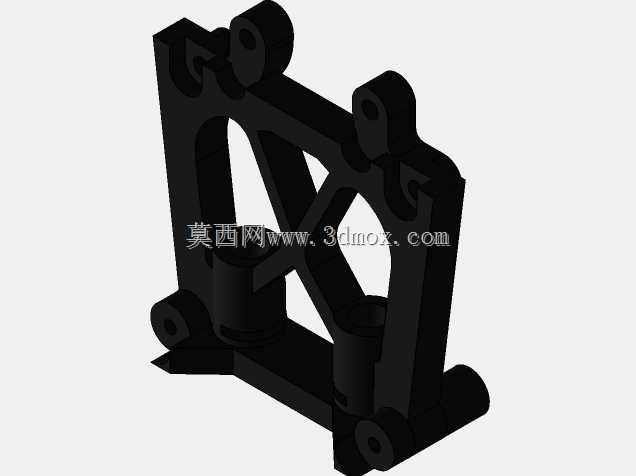

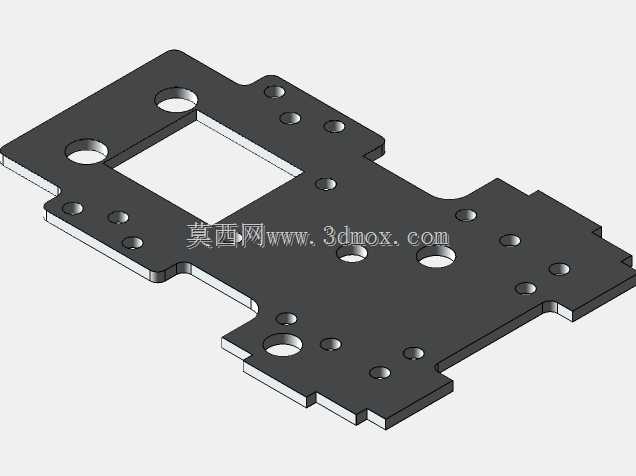

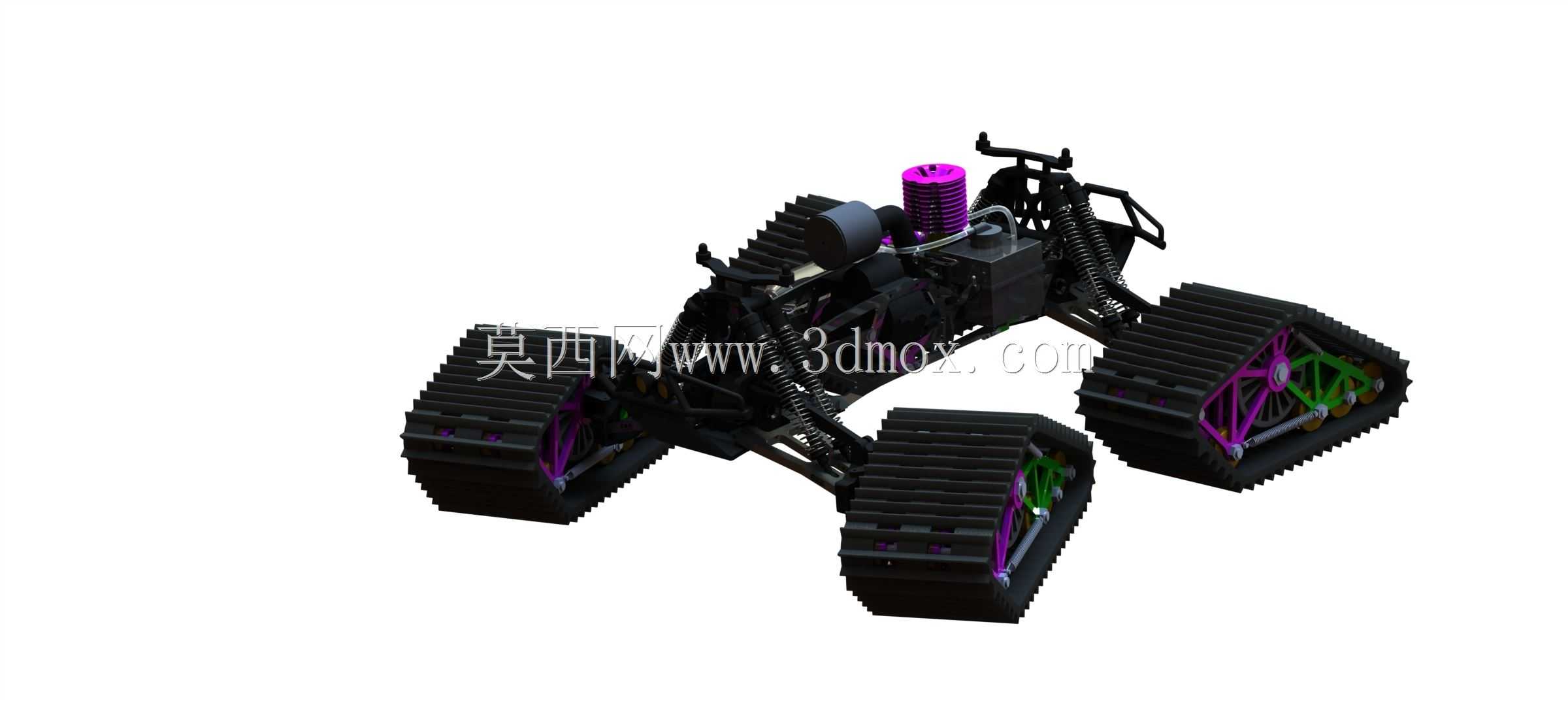

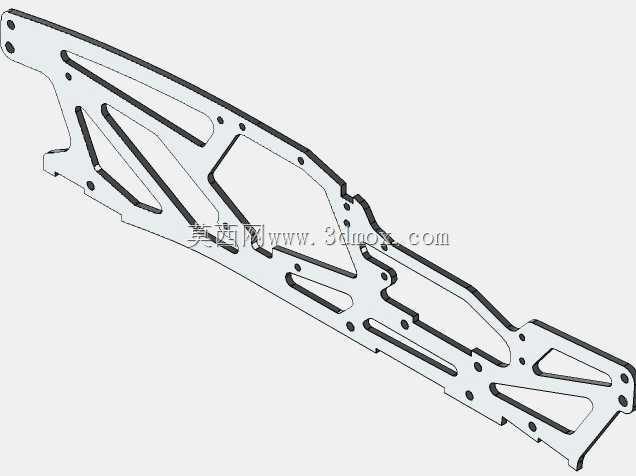

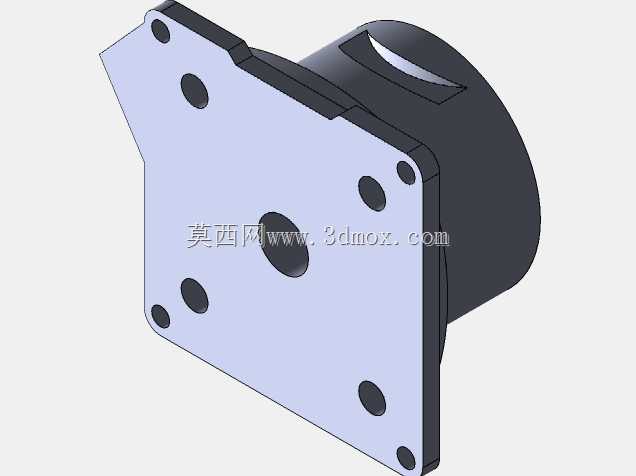

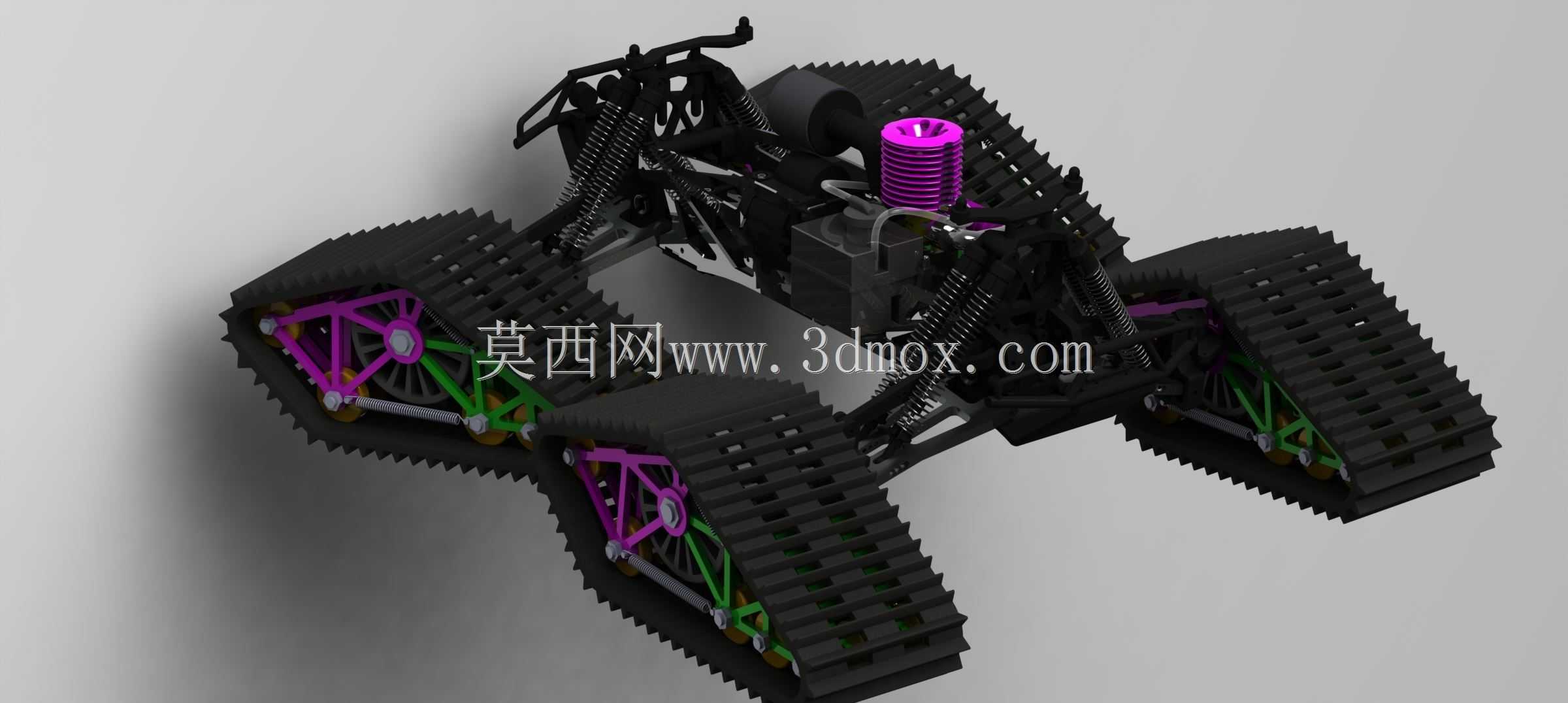

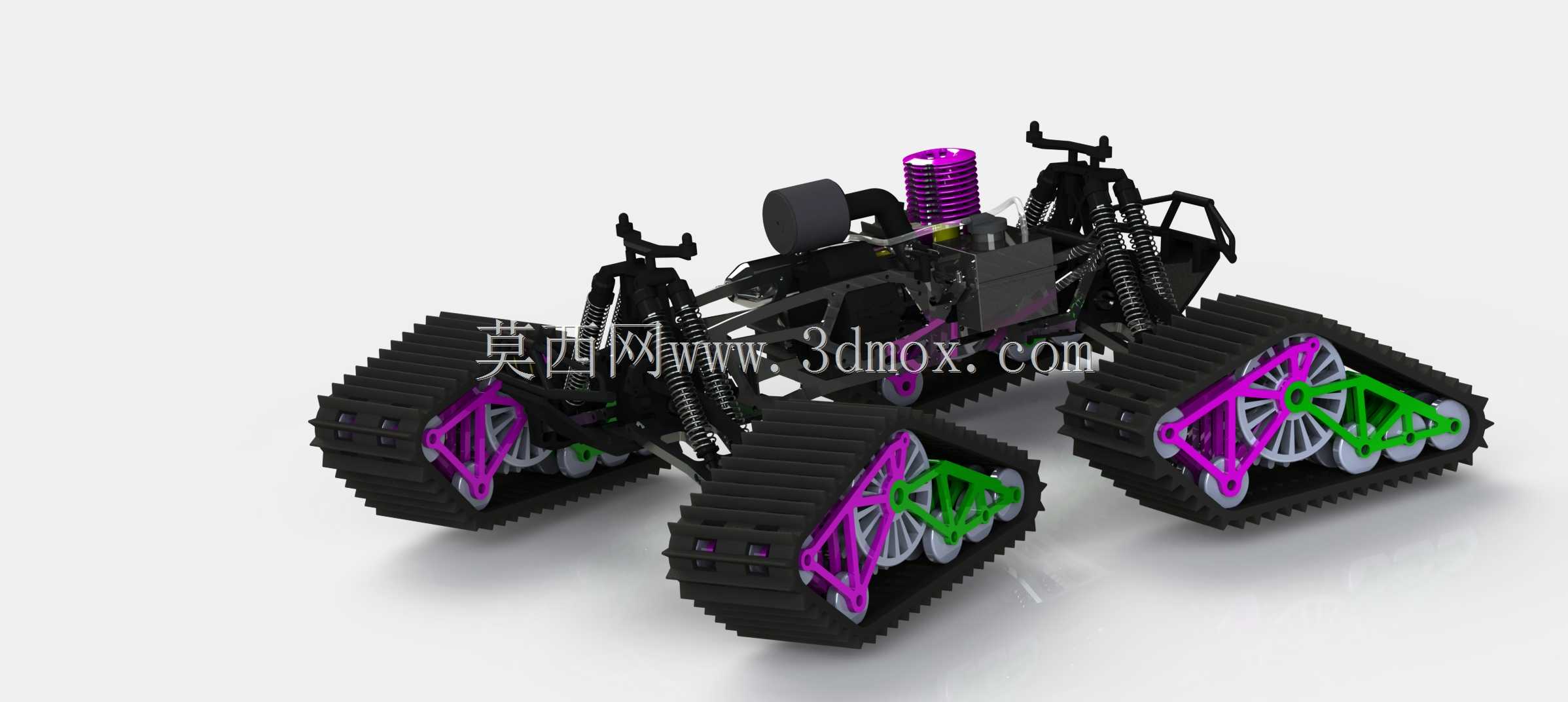

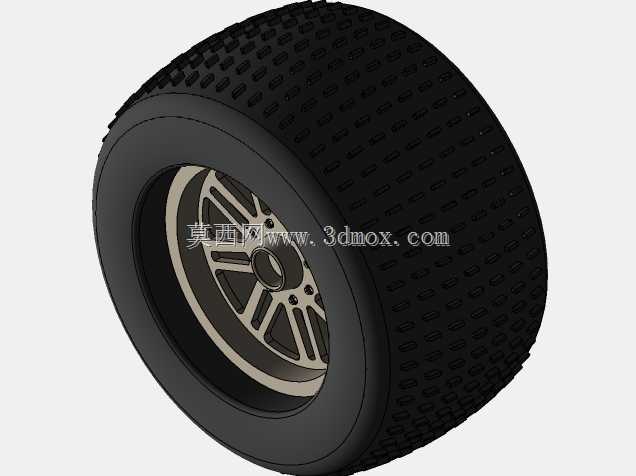

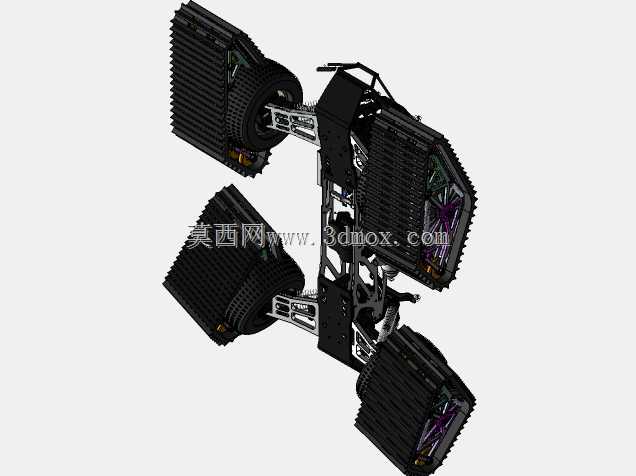

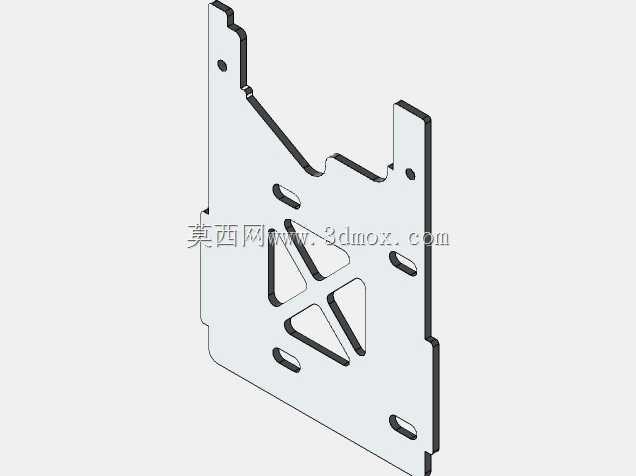

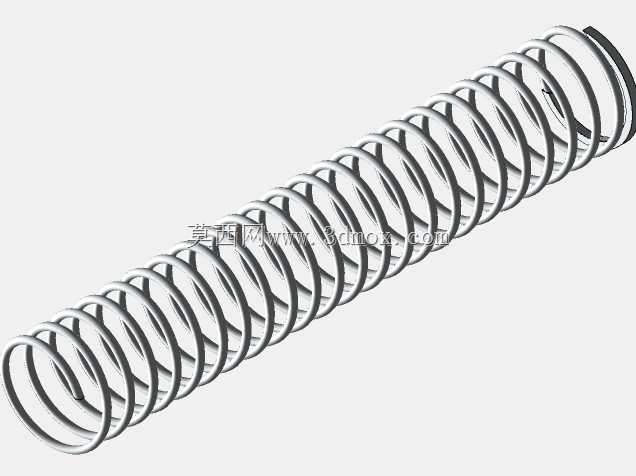

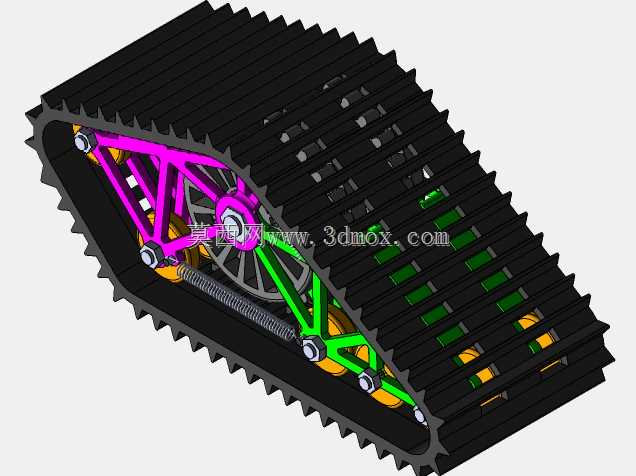

这款履带式越野行走装置，核心适配低温积雪覆盖的非铺装路面通行需求，可在普通轮式遥控车辆无法稳定行驶的深雪、冰面、松散碎石坡面完成移动作业，既可以作为户外雪地探测的小型移动载具底盘，也能满足模型爱好者的越野场景改装需求。整套行走机构替换了传统轮式车辆的橡胶轮胎，采用四段独立的三角履带轮组作为行走部件，每侧前后各布置一组履带单元，履带表面做了加深的防滑齿结构，能够在压实雪面提供足够的抓附力，避免大马力输出下出现打滑空转的问题。每组履带轮内部集成了多组承重导向轮，配合外露的螺旋弹簧悬架结构，可在起伏不平的积雪路面、冻土沟壑位置吸收行驶冲击，保证动力输出端的传动稳定性，不会因为路面颠簸导致传动脱节。动力单元采用中置立式布置的单缸动力总成，紫色散热缸头突出于车体上部，能够在低温环境下维持合适的工作温度，避免高负荷运转下出现动力衰减。车架部分采用管架式镂空结构，在保证整体抗扭强度的前提下尽可能降低自重，给动力输出留出足够的载荷冗余，前后悬架的摆臂连接点做了加强处理，能够承受大马力急加速、越障冲击下的交变载荷。设计过程中重点考虑了履带轮组的安装边界，每组履带单元的连接法兰与原车桥输出端完全匹配，不需要额外改动传动半轴的长度与固定点位，替换轮组时只需要拆卸原有轮胎即可完成安装，履带轮的外沿宽度控制在合理范围内，不会超出车体原有侧边防撞架的边界，避免狭窄空间通行时出现履带剐蹭障碍物的问题。转向机构保留了原有轮式车辆的差速转向逻辑，通过两侧履带的转速差完成转向动作，在积雪路面的转弯半径比同尺寸轮式车辆更小，同时不会因为积雪堆积卡住转向拉杆。车体上部预留了设备安装位，可以根据使用需求加装探测模块、储物载盒或者仿真外观覆盖件，走线槽沿车架主梁内侧布置，能够避免低温下线路被冻硬弯折出现破损，也能防止行驶中飞溅的雪水打湿线路接头。整套结构的重心经过优化，动力单元、油箱、电控部件全部布置在车架中部较低的位置，在积雪坡面爬坡时不会轻易出现侧翻或者翘头的问题，履带的接地长度经过测算，能够将整车接地比压控制在较低水平，在厚度超过十厘米的松散浮雪上行驶也不会出现陷车的情况。
