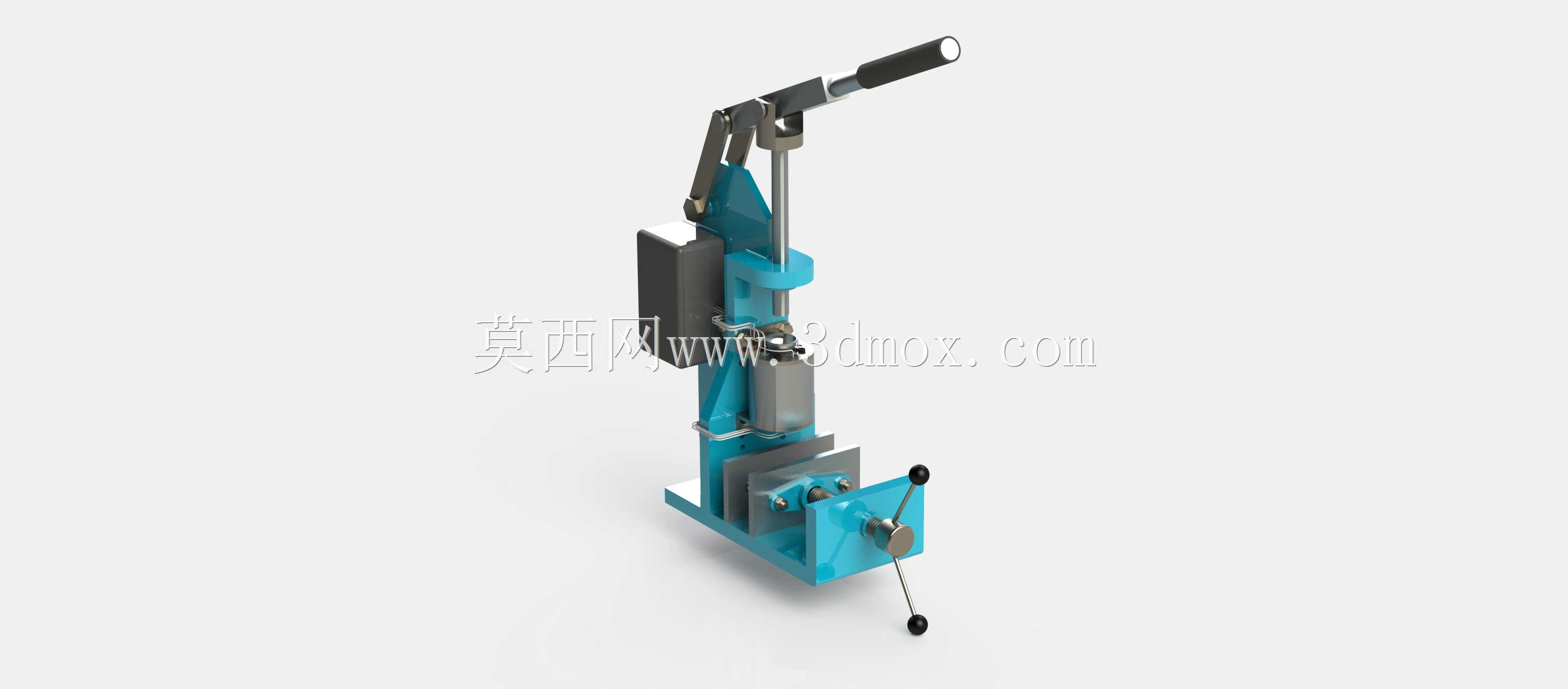

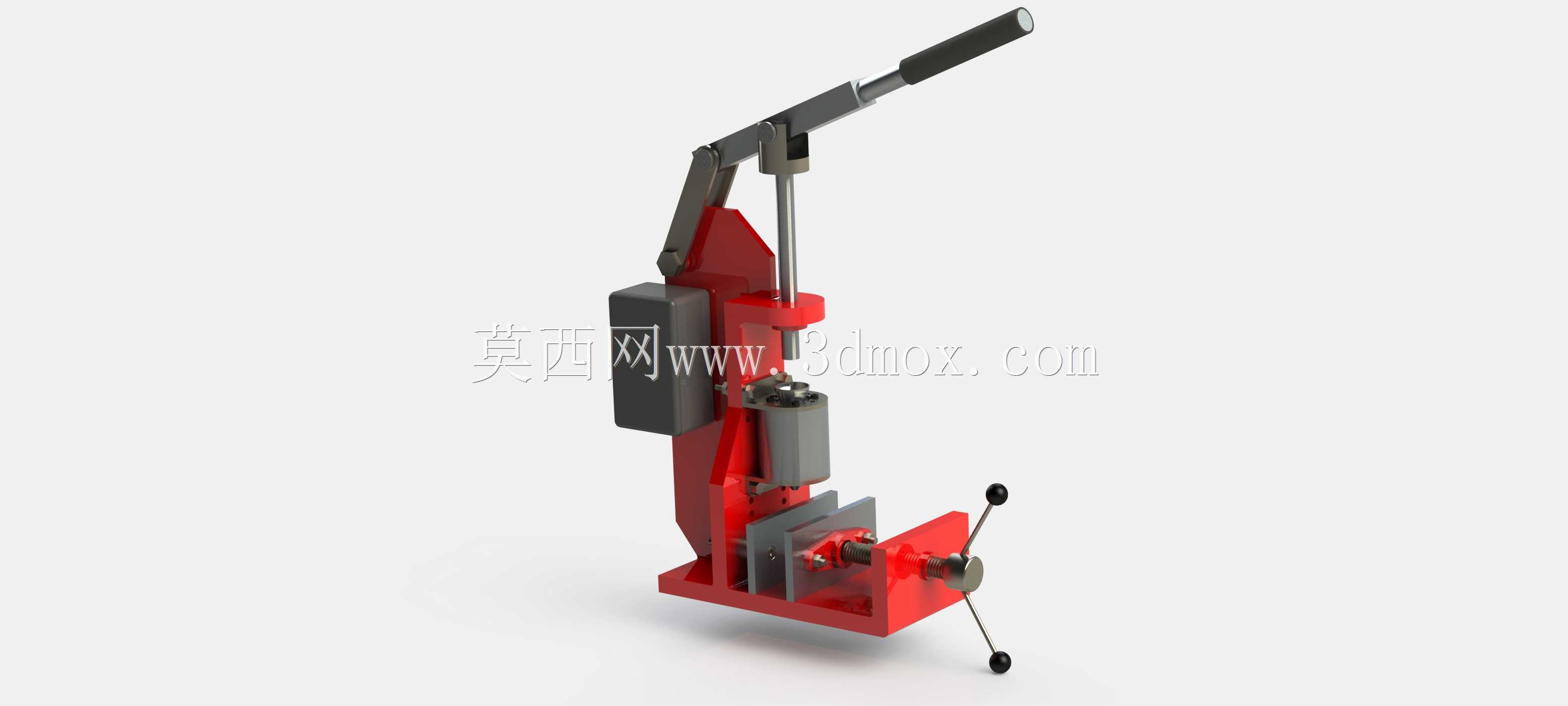

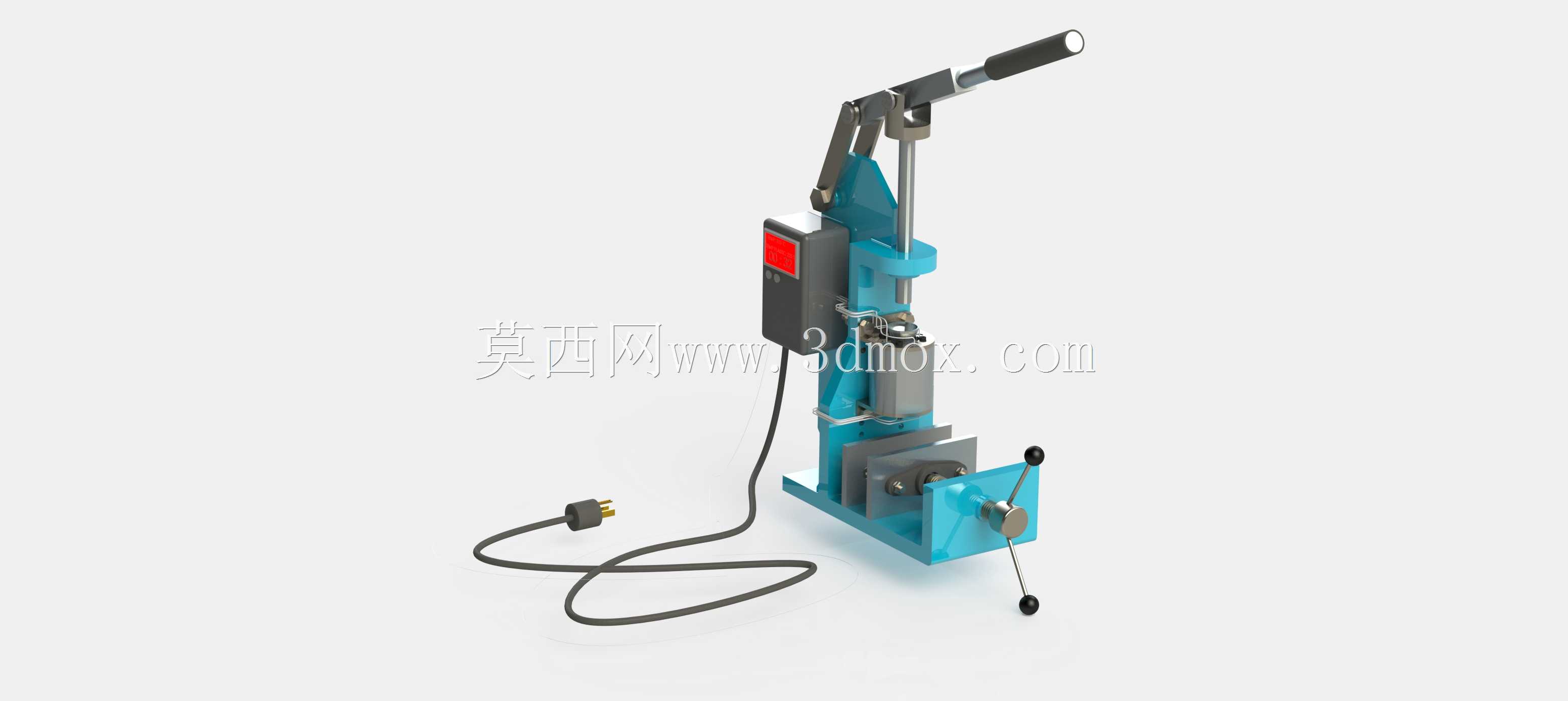

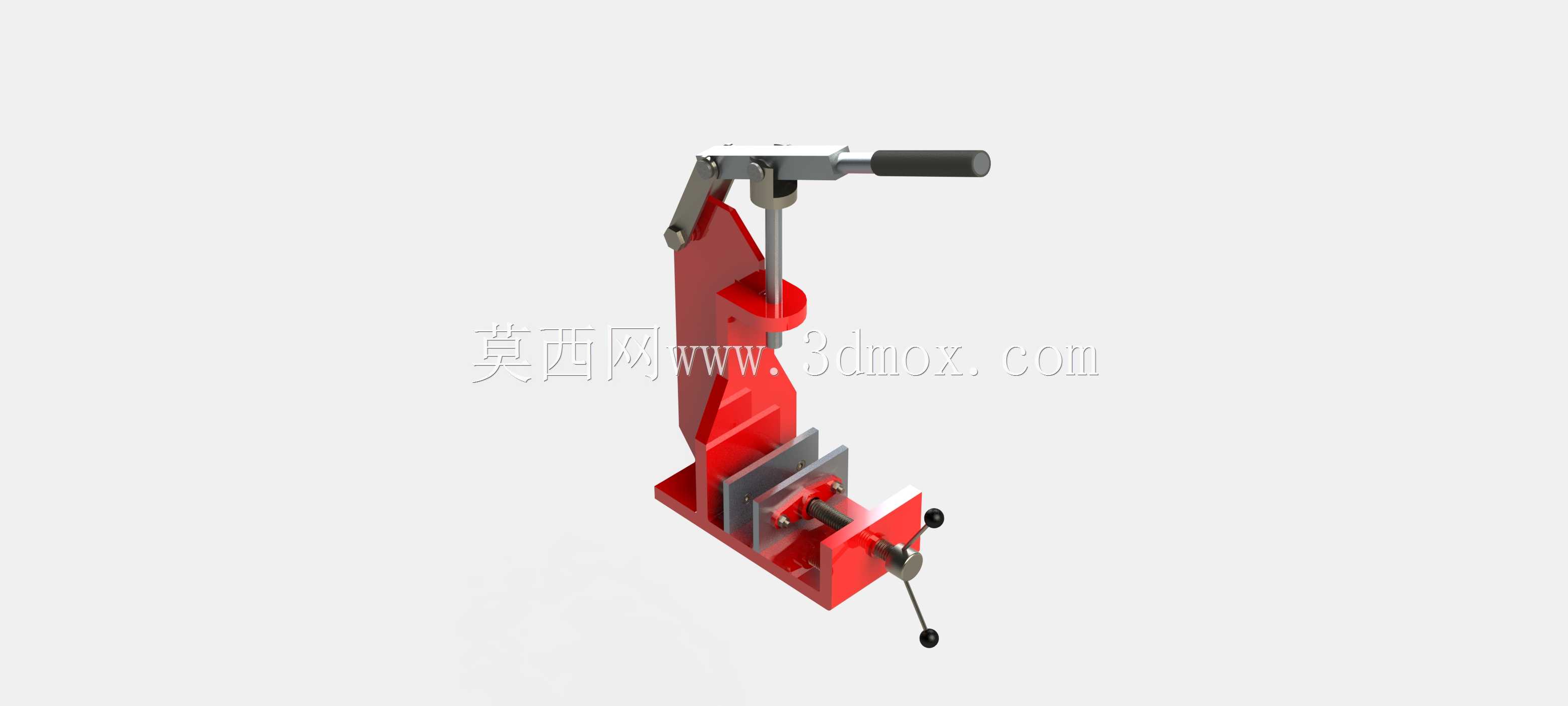

手动杠杆式小型注塑成型设备结构设计

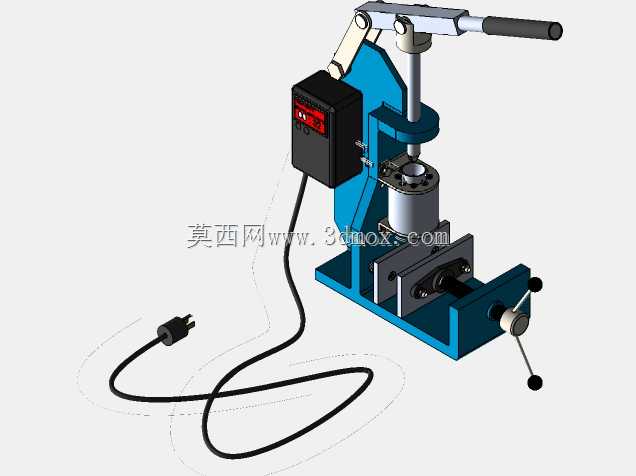

这款手动操作的小型注塑设备，主要面向小批量试样、实验室新材料配方验证、手工作坊小零件生产场景，相比大型全自动注塑机，它不需要接入复杂的液压或气动动力源，仅依靠手动杠杆的力放大结构即可完成注射动作，占地空间不足0.3平方米，可直接放置在常规工作台面上使用，不需要额外做地基固定，安装边界仅需要预留操作手柄的活动空间，前后预留150mm的物料取放空间即可正常作业。设备的核心加压结构采用二级杠杆放大设计，操作端的长手柄可以将人手施加的几十牛的力放大数倍，足够推动料筒内的熔融塑料注入模具型腔，料筒部分集成了加热与温控模块，供电采用常规民用220V接口，不需要工业动力配电，加热段的温度可以根据不同塑料的熔融特性调整，适配PP、PE、ABS等多种常用热塑性塑料的小零件成型。设计过程中优先考虑了手动操作的力反馈合理性，手柄的握持位置做了防滑处理，操作行程控制在人手舒适活动范围内，避免操作时出现过度抬臂或者弯腰的姿态，长时间操作也不容易产生疲劳。设备的模架部分采用可调节的锁紧结构，可以适配不同厚度的小型注塑模具，模腔对中位置设置了微调旋钮，不需要复杂的拆装就可以完成模具的校准对位，料筒的出料口采用标准通用接口，可以根据不同的注射需求更换不同口径的射嘴，减少不同物料切换时的清理工作量。机身主体采用立式框架结构，主要承力部件使用型钢焊接后加工，保证加压过程中机身形变量控制在合理范围内，避免出现溢料或者注射压力不足的问题，底部设置了可调式支撑脚，可以根据工作台面的平整度调整设备水平，保证注射时柱塞与料筒的同轴度，减少柱塞的磨损。设备的控制部分做了集成化处理，温控模块与开关集中布置在机身侧方的操作面板上，操作时不需要大幅度移动手臂就可以完成温度调整与设备启停，电源线采用可插拔设计，设备移动或者收纳时可以将电源线拆下，减少存放占用的空间。这类小型手动设备虽然注射量有限，但是在新产品开发的打样阶段，可以快速完成小批量样件的制作，不需要等待大型机台的排期，也能大幅降低打样阶段的物料与能耗成本，对于教学场景来说，也可以让学员直观理解注塑成型的整个工艺过程，掌握注射压力、温度、保压时间等参数对成型质量的影响，不需要操作复杂的大型工业设备就可以完成相关的工艺实验。
