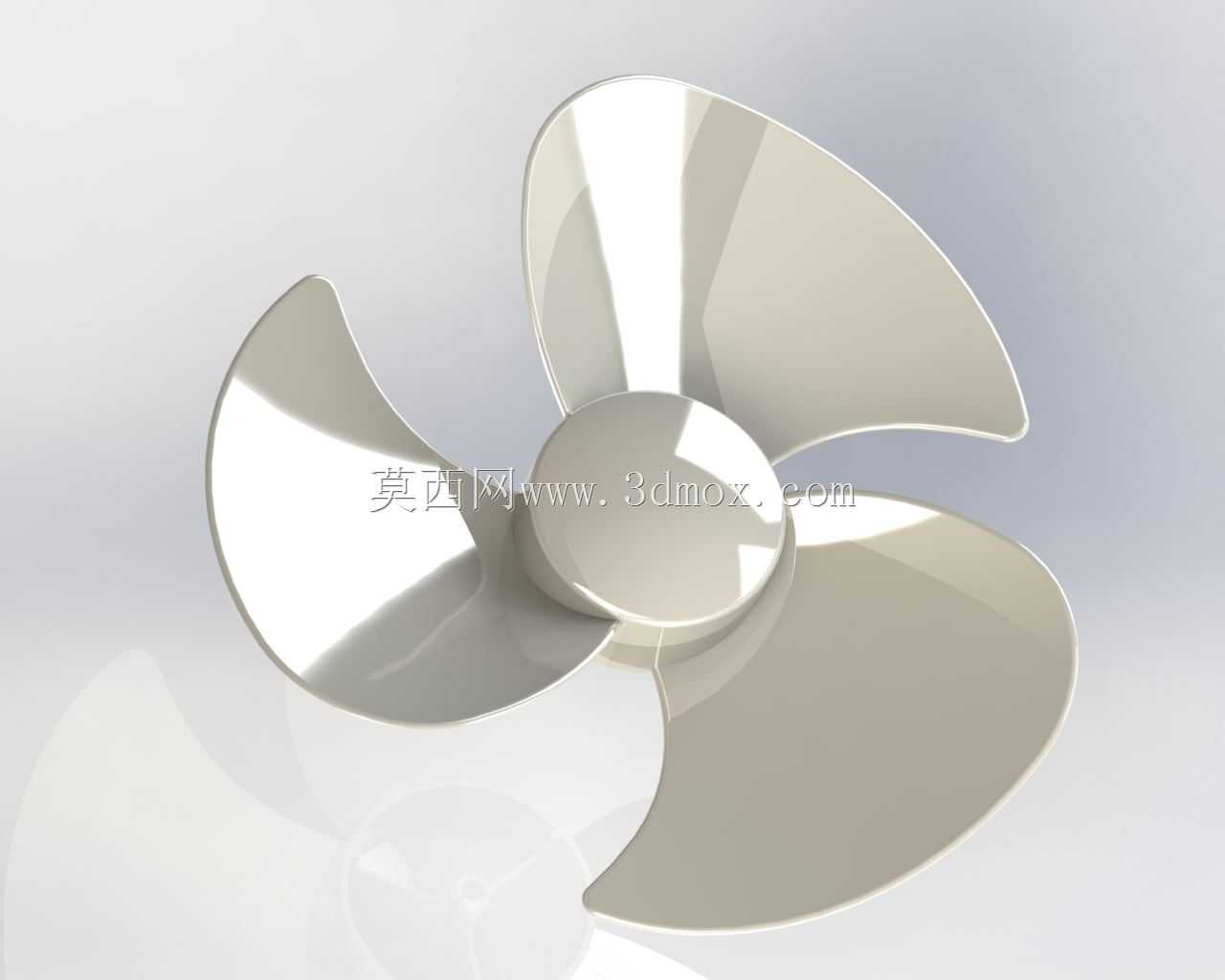

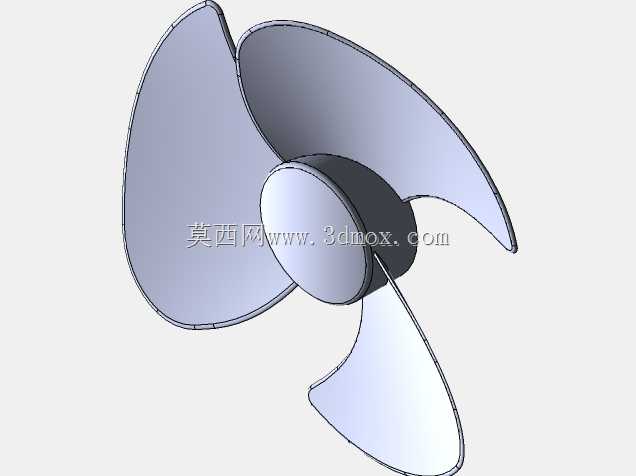

10英寸三叶曲面推进螺旋桨结构设计

这款10英寸规格的三叶螺旋桨，核心适配小型水域作业载具、低功率舷外动力单元以及小型风冷散热送风系统的动力输出端，在民用小型游乐船艇、庭院景观水循环推流装置、工业轴流送风设备的末端执行段都有广泛的适配空间。从结构设计逻辑来看，三叶布局的选型本身就是在推进效率、动平衡稳定性、运行噪音三者之间做的工程化平衡：相比两叶桨，同等直径下三叶的盘面比更合理，低转速区间的扭矩输出更平顺，不会出现两叶桨在特定转速下容易触发的结构共振问题；对比四叶及以上的多叶布局，三叶的流体摩擦阻力更小，动力损耗占比更低，适配小功率动力源时不会出现负载超限的问题。叶片采用大后掠角的曲面构型，叶根位置做了加厚圆弧过渡处理，直接和中心轮毂一体衔接，避免了分体装配带来的连接应力集中问题，轮毂中心预留的安装轴孔可以匹配标准规格的动力输出轴，轴孔周边的定位平面可以和轴端的锁紧件紧密贴合，保证高速旋转时不会出现径向窜动。10英寸的外径尺寸属于小型推进/送风部件的常用规格，安装时需要预留的径向安全间隙不低于15毫米，轴向安装深度要保证轮毂端面和动力端的轴承座端面保留3-5毫米的避让距离，避免运行过程中出现结构剐蹭。叶片的曲面曲率是经过流体仿真迭代优化的，从叶根到叶梢的弦长逐步收窄，叶梢位置做了小角度的翘曲处理，既可以降低叶梢涡带来的能量损耗，也能减少运行过程中产生的流体噪音，在水下作业场景下可以降低对水域生态的扰动，在送风场景下可以让出风更柔和，避免硬直风感。整个部件的壁厚分布遵循等强度设计原则，叶根位置壁厚最大，沿着叶片延伸方向逐步减薄，既保证了整体结构强度，能承受额定转速下的流体冲击载荷，也尽可能控制了自身重量，降低动力端的启动负载。实际选型适配时，要注意匹配动力源的额定转速区间，这款螺旋桨的最优工作转速在每分钟800转到1800转之间，转速过低会导致推进/送风效率不足，转速过高则会让叶梢位置出现流体空化现象，长期运行会造成叶片表面的气蚀损伤，缩短部件的使用寿命。安装过程中要保证三个叶片的安装角完全一致，否则会出现动平衡超标问题，运行时引发整个设备的振动，影响连接部件的使用寿命。
