带挂钩圆柱螺旋拉伸弹簧结构设计

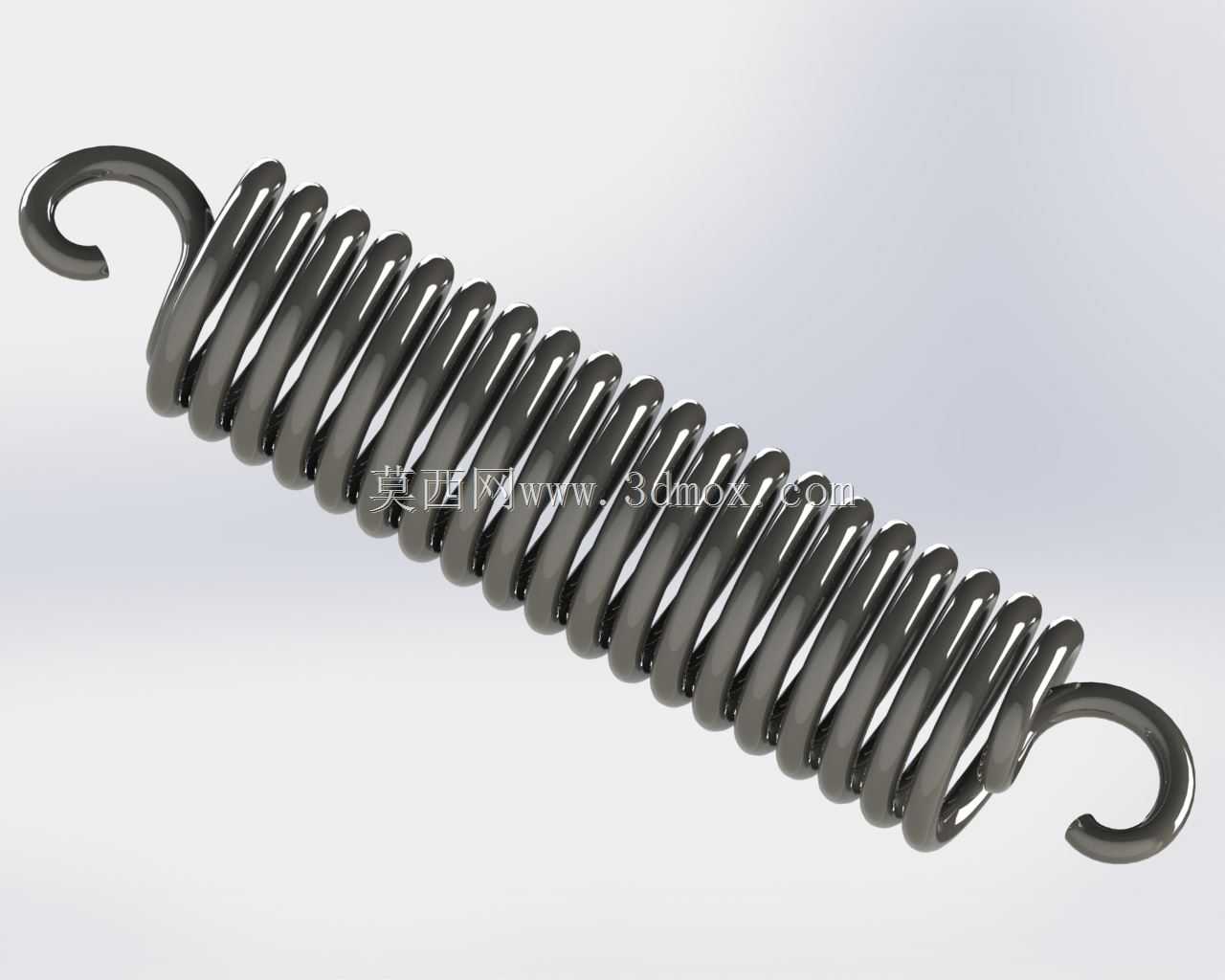

这款带挂钩的圆柱螺旋拉伸弹簧，是机械传动与缓冲复位场景中极为常用的弹性储能元件，在各类需要提供轴向拉力、实现部件复位、载荷缓冲的机构中都能见到它的身影。从设计逻辑来看，这类拉簧的节距在自由状态下基本为零，圈与圈之间紧密并合，和压簧的初始间隙设计完全不同，目的是在承受轴向拉力时能获得更大的变形行程，同时保证初始拉力的稳定性，避免空载状态下出现松晃错位。两端的半圆挂钩是直接从弹簧端部的簧丝弯折成型，没有额外的焊接或拼接结构，这种一体成型的挂钩能有效避免应力集中在连接焊缝处，大幅提升反复拉伸工况下的疲劳寿命，挂钩的开口尺寸与弯折半径需要匹配安装位的挂轴直径，通常挂轴直径要大于簧丝直径的1.5倍，防止挂钩处出现应力割伤导致断裂。

从实际应用场景来说，这类拉簧的适配范围极广，小到家电的门盖复位机构、小型自动化设备的料仓压合结构，大到工程机械的操作杆回位、农机的张紧机构、健身器材的阻力提供结构，都可以根据载荷需求调整簧丝直径、弹簧中径、有效圈数来匹配对应的拉力参数。设计过程中需要先明确安装的两个挂点之间的最小距离与最大拉伸距离，确定弹簧的自由长度与工作行程，再根据需要的工作拉力计算簧丝的切应力，确保在最大拉伸长度下，簧丝的切应力处于材料的许用应力范围内，避免出现塑性变形导致弹簧失效。

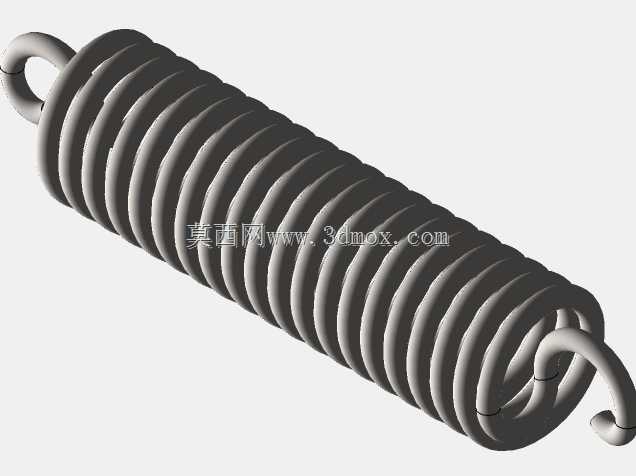

外形尺寸方面，弹簧的外径需要考虑安装空间的径向边界，不能和周边的运动部件出现干涉，挂钩的朝向也需要根据安装空间调整，部分受限空间会采用偏心挂钩或者侧置挂钩的形式，这款模型采用的是同轴心半圆挂钩，是通用性最强的结构形式，安装时不需要额外调整角度，直接挂入对应挂轴即可完成装配。在选型匹配时，还要考虑弹簧的刚度，刚度越大，相同拉伸长度下提供的拉力越大，有效圈数越少、簧丝直径越粗、弹簧中径越小，刚度就越高，设计时需要平衡安装空间与拉力需求，不能盲目追求大拉力而忽略安装边界的限制，同时要预留15%左右的拉力余量，避免长期满载荷工作导致弹簧松弛失效。
