硬质合金圆锯片切削刀具结构设计

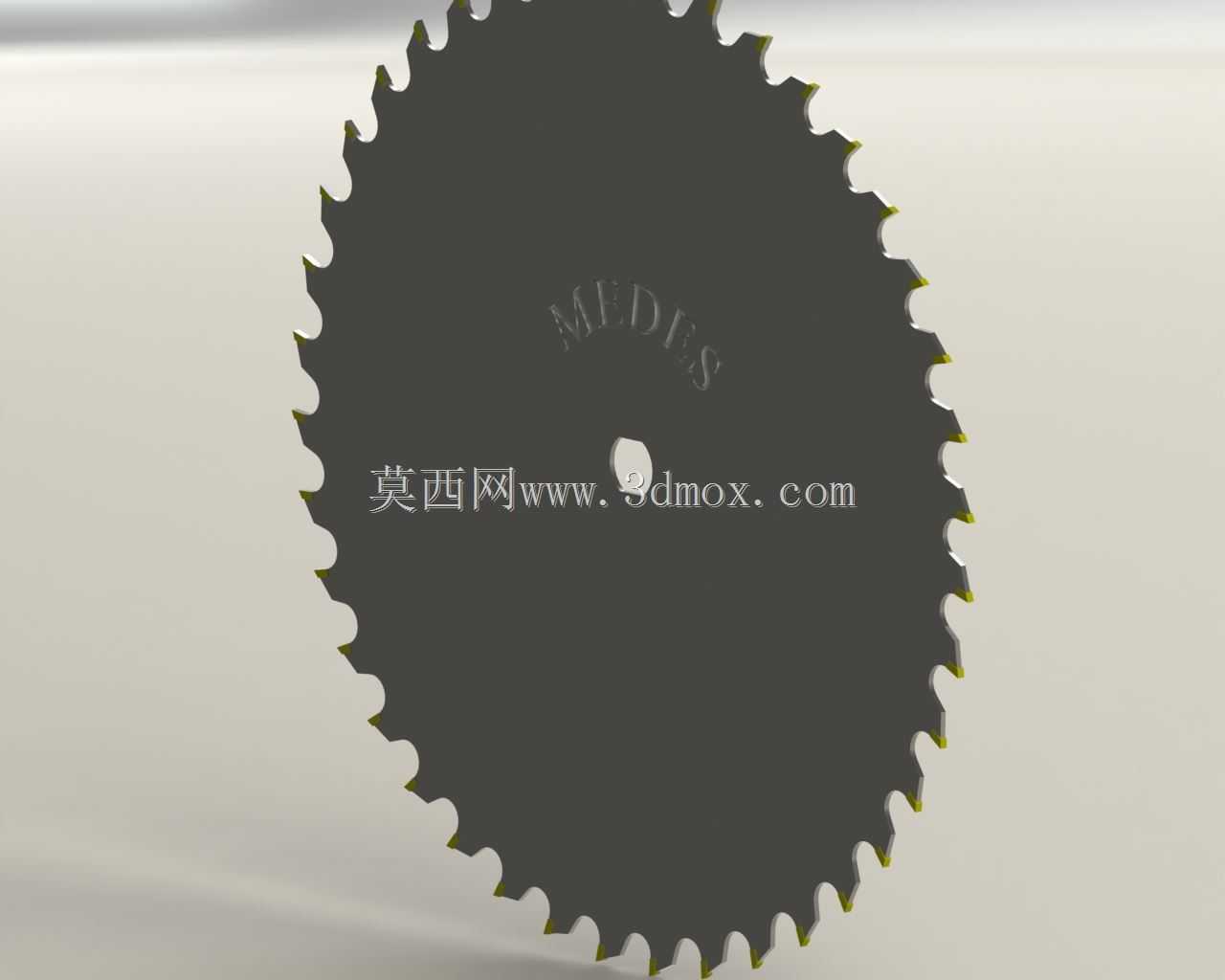

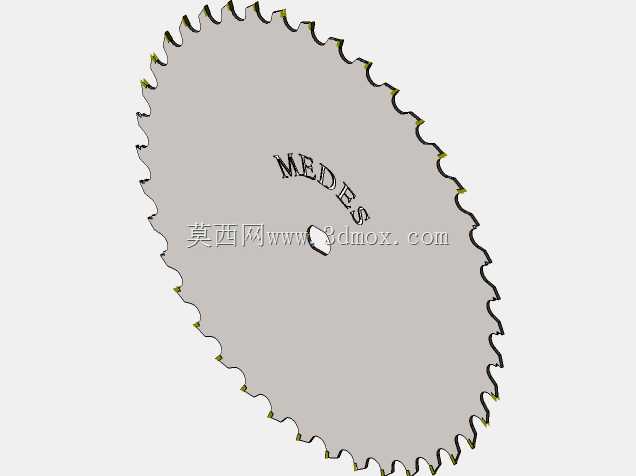

这款圆锯片主要适配台式切割机、手持型材切割机、木工推台锯等多类切削设备，在金属型材下料、实木开料、装饰板材裁切、有色金属棒料切断等场景中承担核心切削功能，不同齿形的排布设计可对应不同材质的切削需求，避免切削过程中出现卡屑、崩齿、工件切面毛刺过大的问题。从结构设计逻辑来看，锯片整体采用圆盘式对称布局，中心预留标准安装定位孔，可与设备输出轴直接配合定位，安装时需配合对应规格的法兰压盘锁紧，保证高速旋转过程中的动平衡精度，避免径向跳动影响切面平整度。齿部采用均匀周向排布的渐开线齿形，每个齿的切削前角、后角都经过参数优化，针对不同切削材质可调整齿距大小：切削厚壁金属型材时采用大齿距设计，预留足够的排屑空间，避免切屑卡滞在齿槽内造成齿部崩损；切削薄壁板材或实木材料时采用细密小齿距设计，降低单齿切削负荷，减少切削过程中的工件崩边问题。锯片本体采用高强度合金钢基体，保证高速旋转下的结构刚性，不会因切削阻力产生过大的挠曲变形，齿部可根据需求焊接硬质合金刀头，提升刀头的红硬性与耐磨性能，延长连续切削的使用寿命。在安装边界方面，设计时严格控制了锯片的外径、中心安装孔直径、基体厚度三个核心尺寸，可直接适配对应型号切割设备的防护罩空间，不会出现安装后与设备护罩、压料机构发生干涉的问题；基体厚度控制在合理范围，既保证整体刚性，又减少切削过程中的材料损耗，降低切削阻力。实际应用中，这类锯片的动平衡精度直接影响切削效果，建模时对每个齿的重量、周向分布角度做了等误差分配，保证高速旋转时的振动量控制在允许范围内，减少设备主轴的额外负荷，同时降低切削过程中的噪音。齿槽的圆弧过渡设计可避免应力集中，防止高速切削时齿根部位出现裂纹，提升锯片的抗冲击性能，遇到材料中夹杂的硬点时不会轻易出现断齿问题。针对不同的切削工况，锯片的齿形还可做针对性调整：切割木材时采用左右交替齿，提升排屑效率与切面光洁度；切割金属型材时采用梯平齿，减少单齿冲击，提升刀头抗冲击能力；切割薄壁管材时采用细齿密排布，避免打齿崩边。建模过程中还原了锯片的所有细节特征，包括齿部的切削角度、中心孔的定位倒角、基体的平面度公差要求，可直接用于切削仿真、设备装配干涉检查、刀具选型匹配等工作，帮助结构设计人员在做设备改造、刀具选型时提前验证安装适配性，减少实际试装过程中的反复调整成本。
