液化石油气罐式半挂运输罐体结构

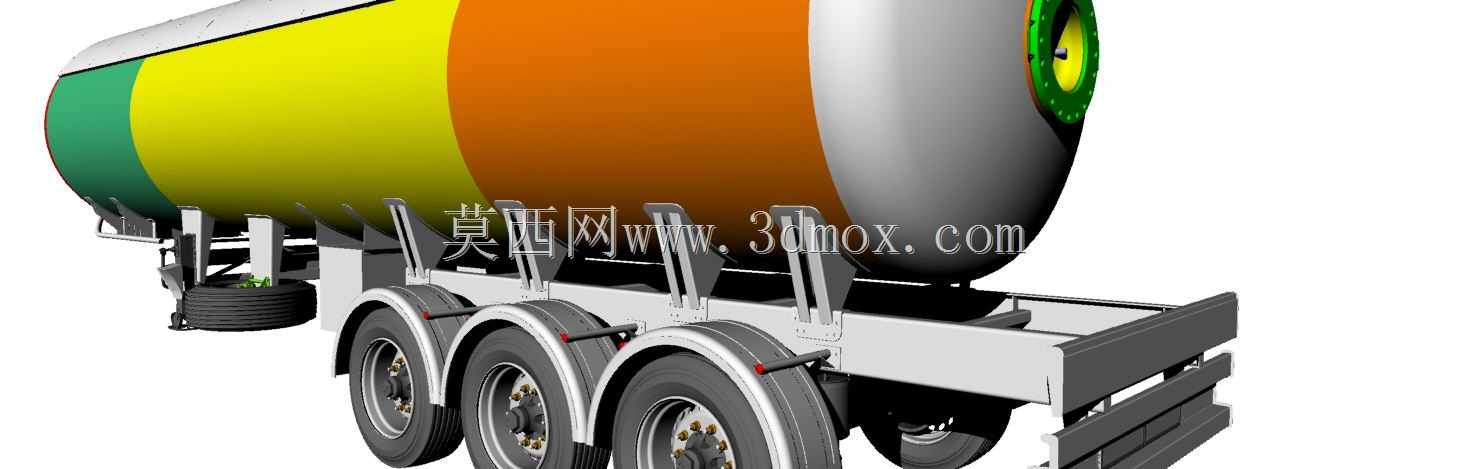

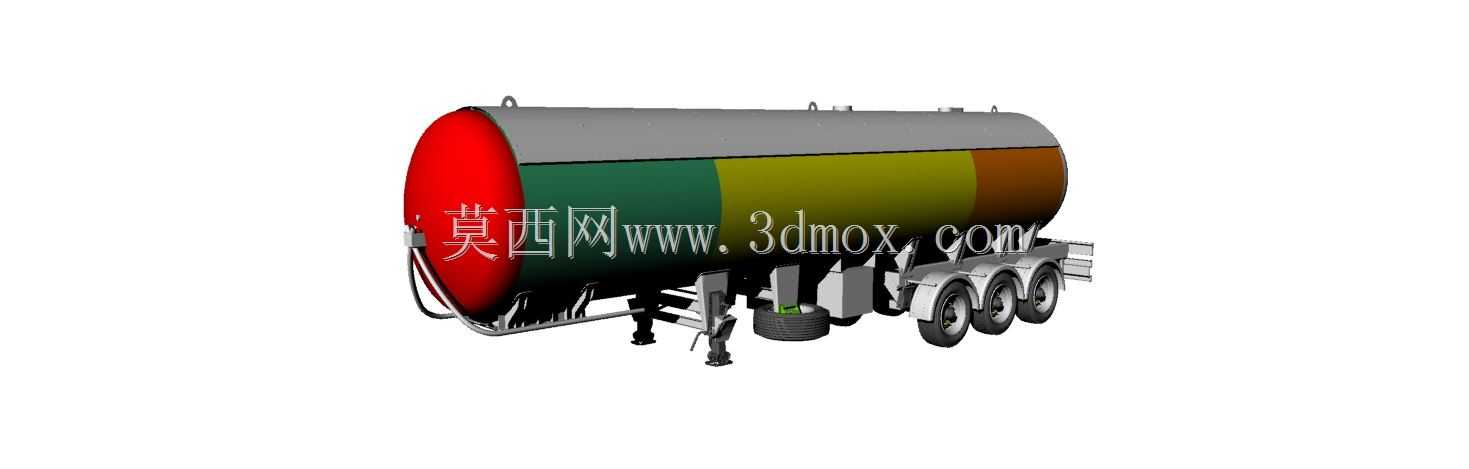

　　在道路危化品运输领域，罐式半挂运输装备承担着液化石油气、轻质成品油等常压危险液态介质的干线转运任务，这类装备的三维结构设计需要同时兼顾道路行驶合规性、介质存储安全性与装卸作业便捷性。从结构布局来看，该罐体采用卧式圆筒形承压壳体设计，封头为标准椭圆形结构，相比平封头能够更好分散内部介质压力，降低壳体局部应力集中风险，罐体外部设置多道环形加强筋，既可以提升罐体刚性，减少行驶过程中因路面颠簸产生的壳体形变，也能作为外部防护结构，降低剐蹭对罐体本体的损伤。行走机构采用三轴布置形式，匹配重载型悬挂结构，能够适配罐体满载时的大载荷工况，支腿结构设置在罐体前端下方，在半挂车与牵引车脱离时可稳定支撑整车载荷，支腿的升降行程预留了足够的调整余量，

　　可适配不同高度的牵引鞍座对接需求。罐体侧面布置有完整的操作管路系统，包含装卸料接口、安全阀接口、液位检测接口与紧急切断装置安装位，所有管路排布都避开了行驶过程中易受飞溅物撞击的区域，同时预留了足够的操作空间，方便场站作业人员进行装卸操作与日常维保。罐体尾部设置有防护栏与后保险杠结构，符合道路车辆后下部防护要求，能够在发生追尾事故时减少对罐体本体的冲击。设计过程中需要严格核对整车外廓尺寸边界，确保长宽高参数符合道路车辆外廓尺寸限界要求，同时合理分配轴荷，避免单轴载荷超出公路承载限值。罐体表面的分色标识区域对应不同的介质充装警示分区，能够帮助现场作业人员快速识别罐体功能区域与介质类型，降低误操作风险。底部的备胎挂载结构、管路防护槽、

　　防滑走台板等细节结构，都围绕实际运输场景的使用需求设计，比如防滑走台板设置在罐体顶部操作区周边，方便人员登顶进行检修与充装作业，管路防护槽可以避免底部管路在非铺装路面行驶时被碎石磕碰损坏。这类罐体结构在建模时需要重点关注承压壳体的壁厚过渡、支座与罐体的连接应力分散位置、行走机构与罐体副梁的连接强度，所有安装接口的位置尺寸都需要和实际通用配件的安装尺寸匹配，确保后续生产制造时能够直接适配标准件，减少定制加工成本。
