P&H矿用大型电铲挖掘机SolidWorks设计

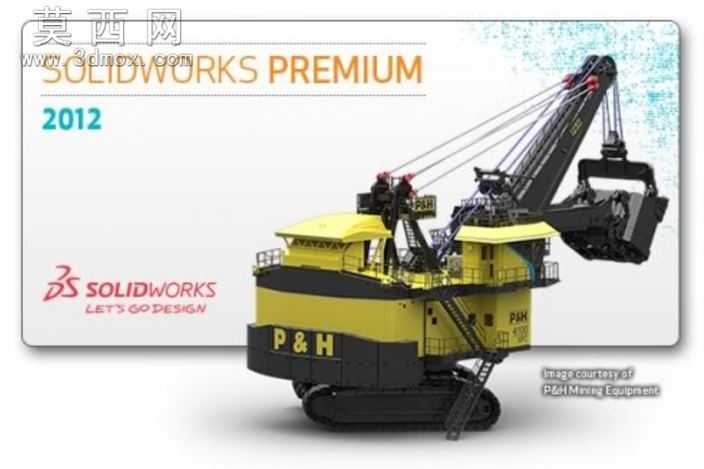

本作品为P&H品牌大型矿用正铲挖掘机的三维设计模型，采用SolidWorks平台完成全参数化建模，完整还原了该型矿用电铲的整机结构与外观特征。建模过程中严格遵循真实矿用挖掘机的尺寸比例与结构逻辑，首先从下部行走机构开始搭建，还原了履带总成、驱动轮、导向轮、支重轮与履带架的装配关系，履带板的防滑齿、连接销轴等细节都做了精细化处理，保证行走部分的结构合理性。中部的回转平台与机身主体建模时，区分了设备房、操作室、配重区域的结构层次，机身表面的黄黑配色涂装、品牌标识、检修爬梯、安全护栏都做了对应还原，操作室的窗体结构、顶部防护结构也按照真实设备的布局完成建模。上部的工作装置是建模的核心部分，包含了动臂、斗杆、铲斗以及配套的钢丝绳滑轮组、提升机构、推压机构，每一处铰接点的位置都经过反复校准，保证工作装置的运动逻辑符合真实电铲的作业原理，钢丝绳的排布、滑轮的槽型结构、铲斗的斗齿与耐磨衬板细节都做了细致刻画，能够直观展示正铲设备的挖掘作业结构逻辑。材质与渲染环节，针对不同部件匹配了对应的材质属性，履带与结构件采用哑光耐磨金属材质，机身涂装采用对应色号的工业漆面材质，操作室玻璃采用半透明带轻微反射的玻璃材质，钢丝绳采用高韧性金属缆线材质，渲染后能够清晰区分不同部件的质感，还原重型矿山设备的厚重工业感。设计过程中参考了大量真实矿用电铲的公开技术资料，在保证外观还原度的同时，兼顾了内部结构的装配合理性，所有部件之间都保留了合理的装配间隙，铰接部位预留了转动空间，既可以作为矿山工程机械的结构展示素材，也能够用于重型机械设计的参考学习，帮助理解大型矿采设备的整体布局与工作原理，模型附带的配套文档也对建模思路与结构要点做了对应说明，方便使用者快速掌握该型设备的设计逻辑。
