挖掘机铲斗工程机械作业部件

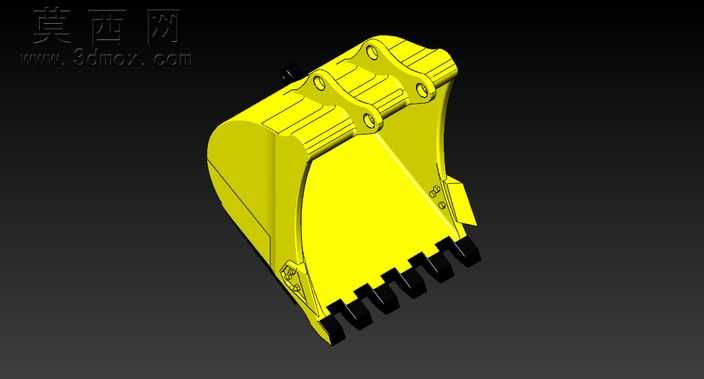

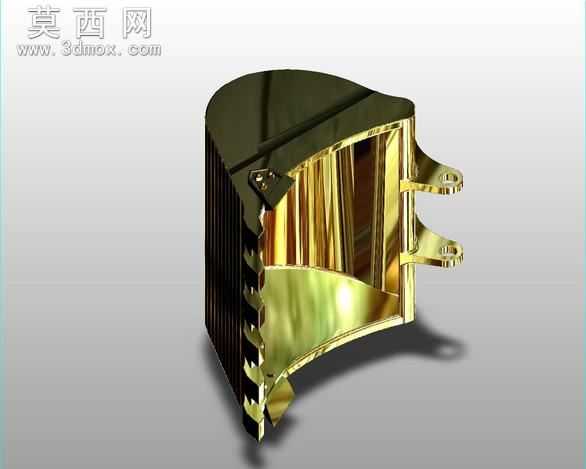

本模型为挖掘机铲斗的三维设计成果，采用SolidWorks完成全参数化建模，整体建模过程严格遵循工程机械设计规范，还原了真实铲斗的结构特征与功能属性。建模阶段首先完成铲斗主体轮廓的草绘搭建，通过拉伸、放样、抽壳等基础特征构建斗体的基础曲面结构，针对斗体的弧形作业面，采用多段曲率连续的曲面拼接方式，保证曲面过渡顺滑无棱角，还原真实铲斗的集料、卸料曲面形态，避免作业过程中物料粘附残留。斗体上部的铰接耳板采用加厚实体建模，精准还原了铰接孔的位置精度与同轴度要求，耳板与斗体的连接部位添加了合理的焊接过渡特征，模拟真实焊接工艺的连接结构，保证结构强度的呈现符合工程实际。斗齿部分采用独立零件建模后完成装配，每一块斗齿都还原了楔形切削刃的结构，斗齿与斗体的连接卡槽、固定销孔都做了精准的特征还原，同时斗体侧部的侧刃、加强筋结构都逐一还原，加强筋采用等距阵列与轮廓适配的设计，贴合斗体外壁曲面布置，有效呈现铲斗作业时的结构加强设计。材质渲染阶段，斗体主体赋予工程常用的耐磨黄色涂装材质，调整材质的金属基底与哑光漆面质感，还原工程机械漆面的真实视觉效果；斗齿部分赋予高硬度耐磨合金钢材质，调整材质的金属粗糙度与深色质感，区分切削部件与主体结构的材质差异；铰接孔内壁添加金属加工面的高光质感，还原机加工面的特征。整体装配过程严格按照真实铲斗的装配逻辑完成，各零件间的配合关系完全符合实际装配要求，无干涉错位问题。该铲斗作为挖掘机直接接触作业物料的核心部件，设计过程中充分考量了土方作业、矿石作业的受力需求，弧形斗体的曲率设计兼顾了集料容量与卸料顺畅度，斗齿的排布角度与切削角度经过优化，可有效降低作业切入阻力，提升挖掘作业效率，加厚的耳板与侧壁加强筋设计，可应对重载作业下的结构受力，避免斗体变形开裂，整体模型结构完整，细节还原度高，可用于挖掘机作业部件的结构展示、设计参考以及相关教学演示使用。
