油田现场半管式储酸压裂罐体结构

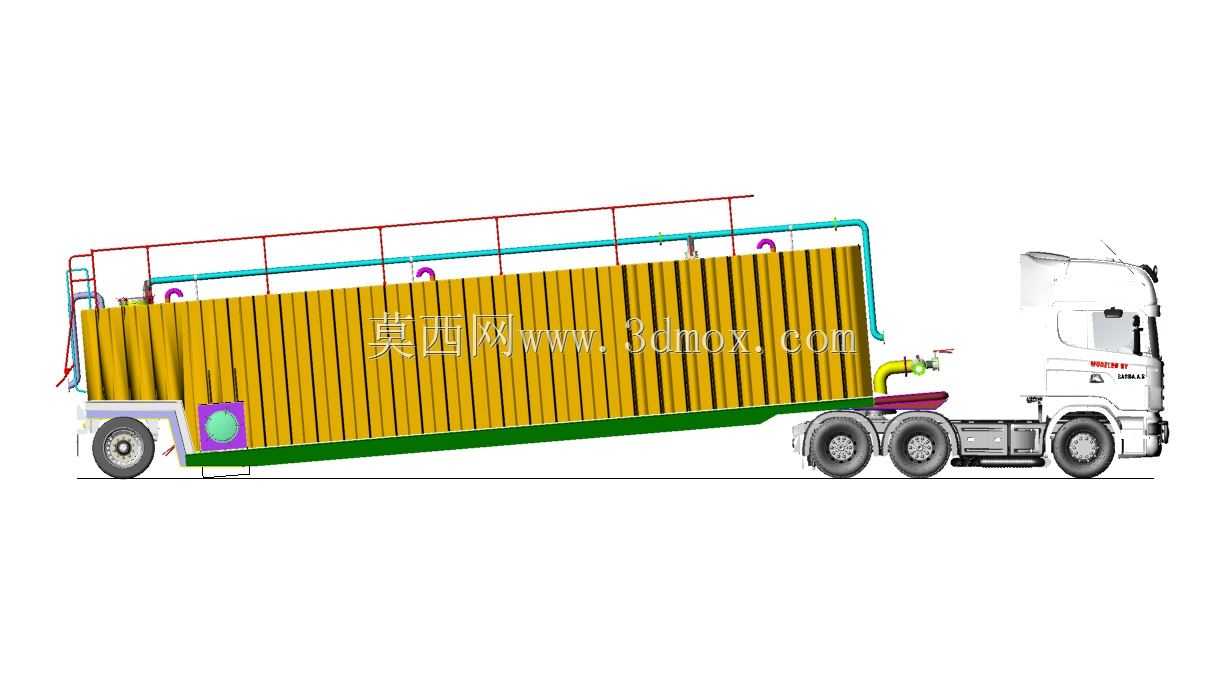

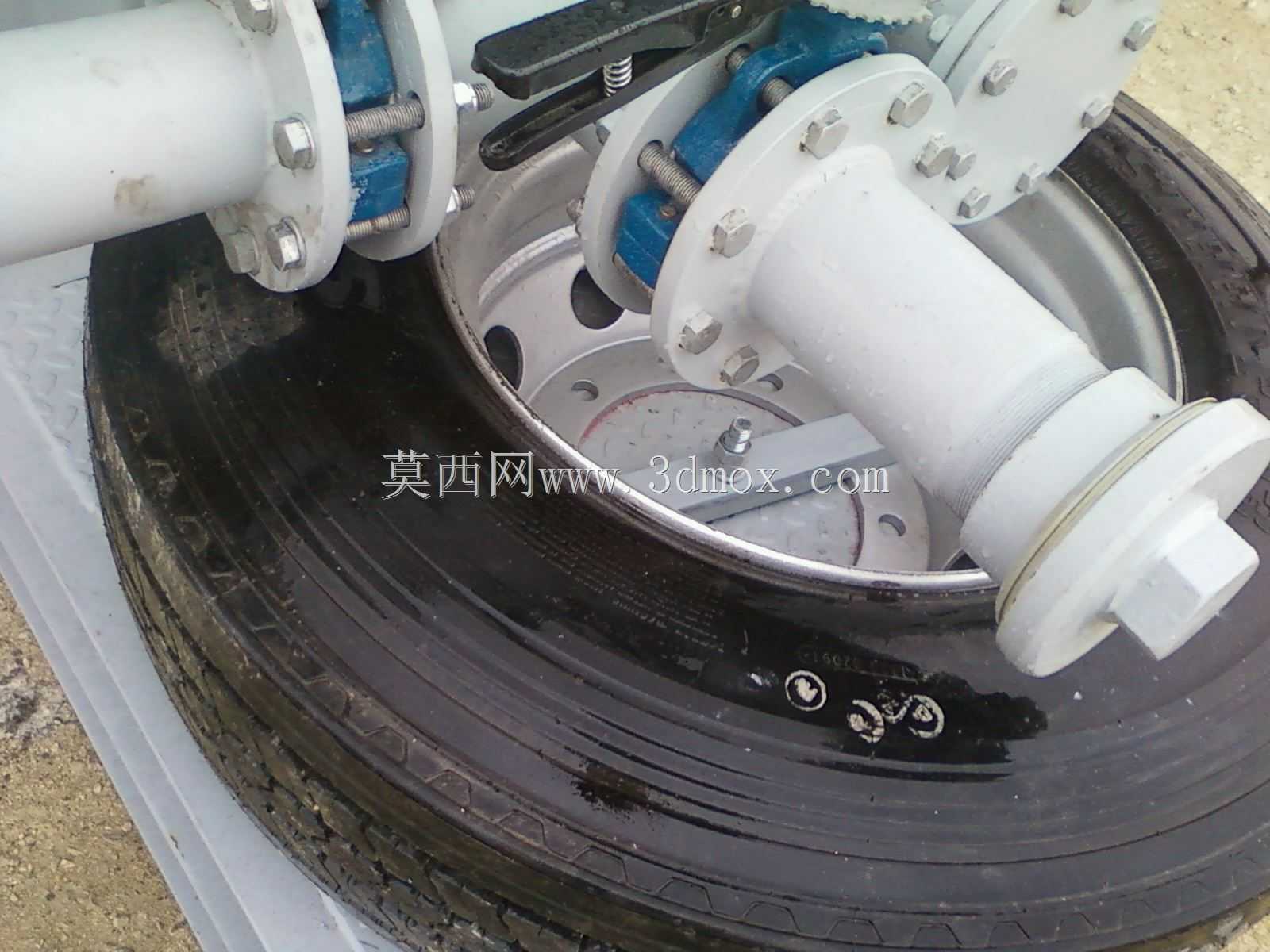

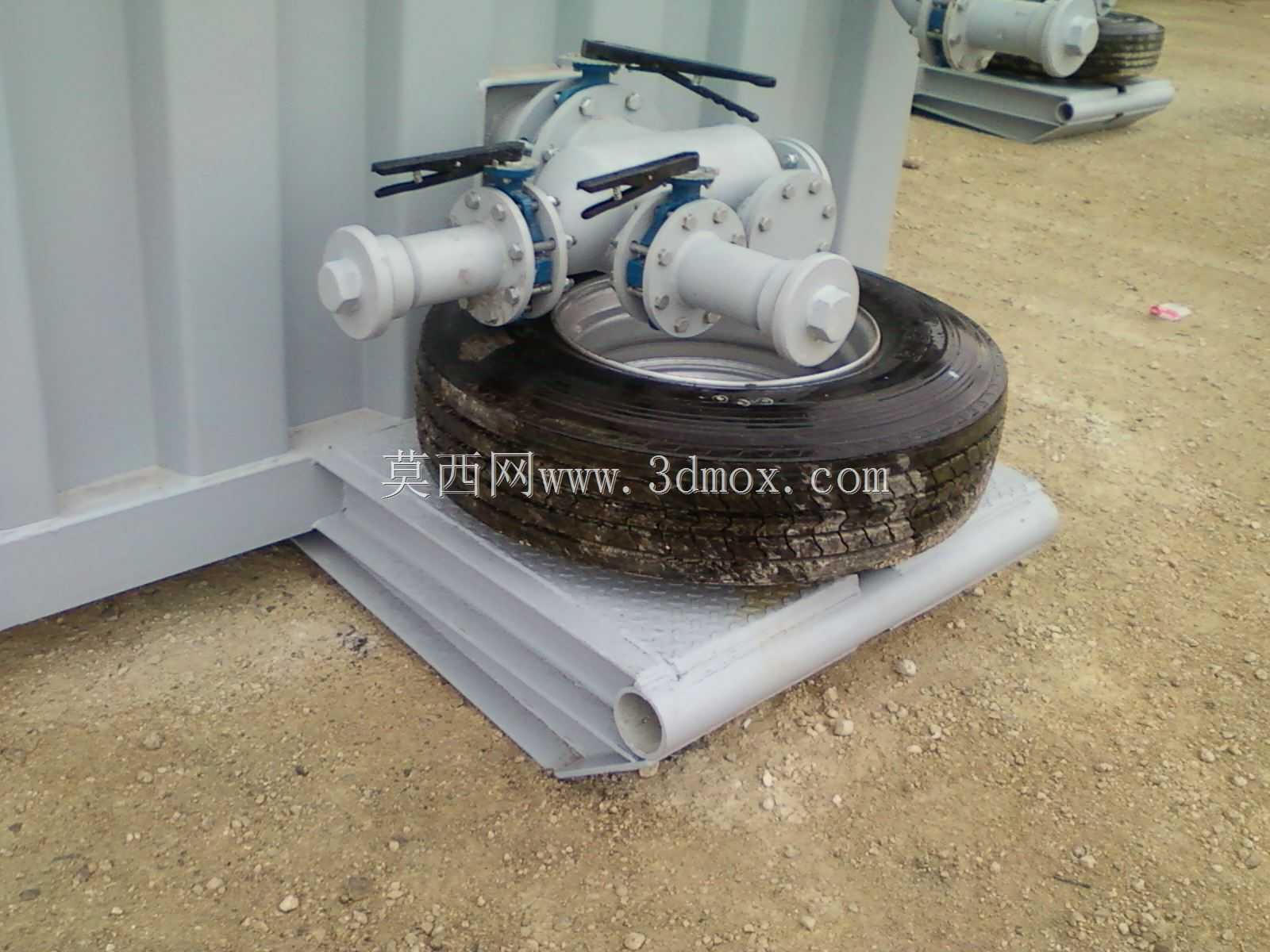

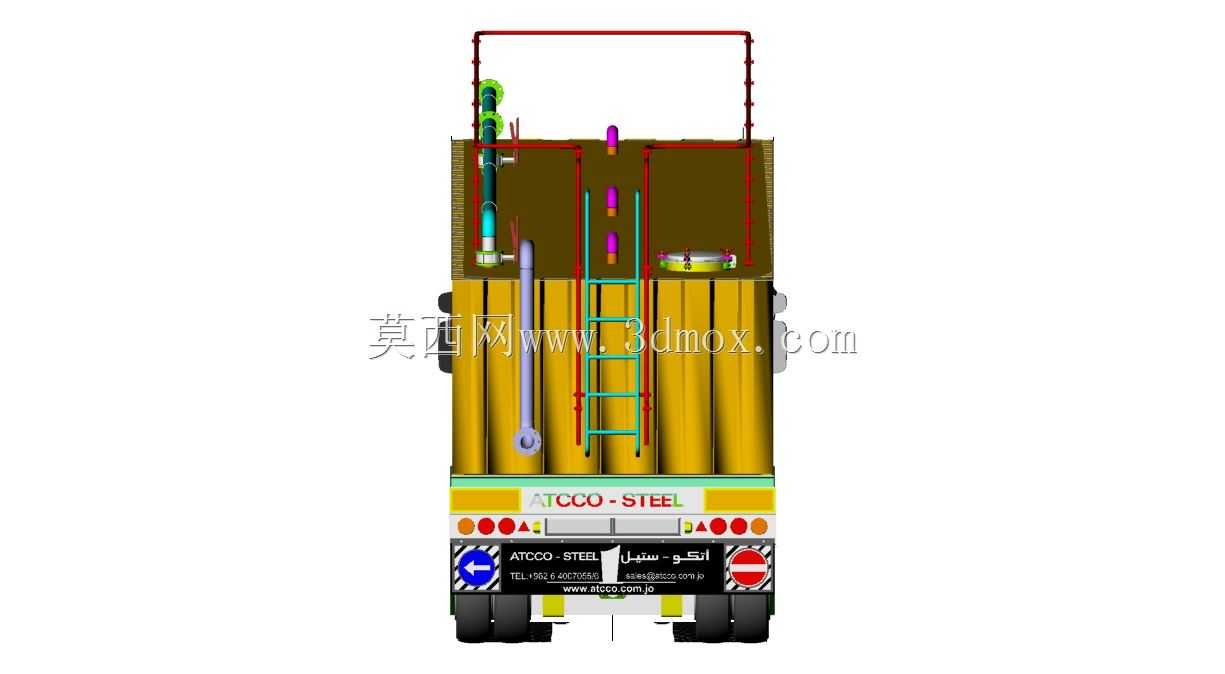

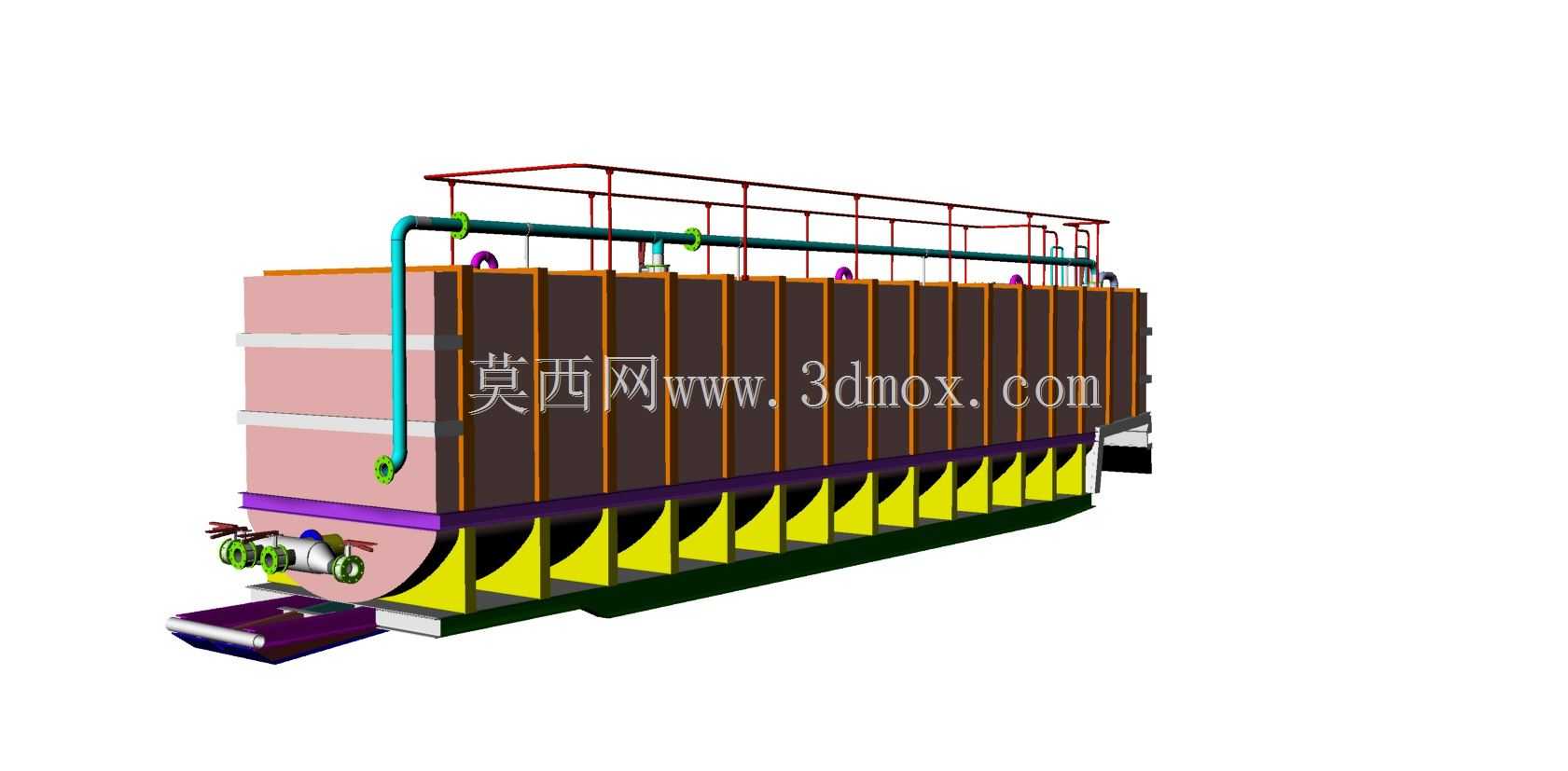

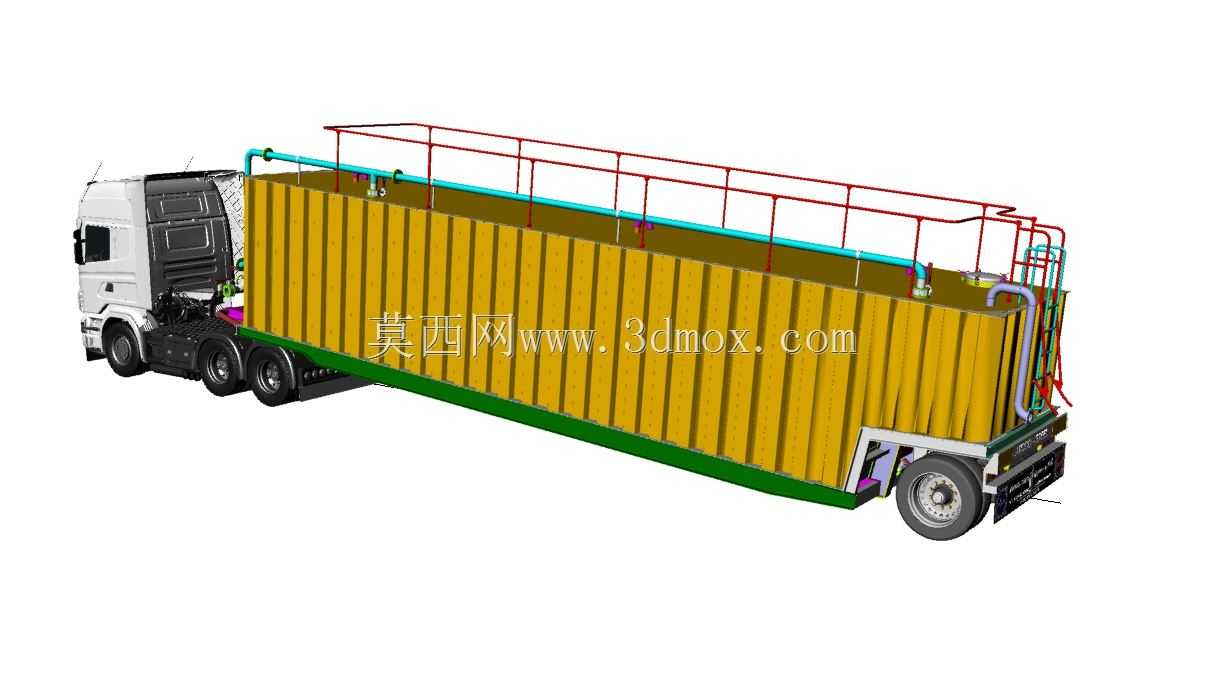

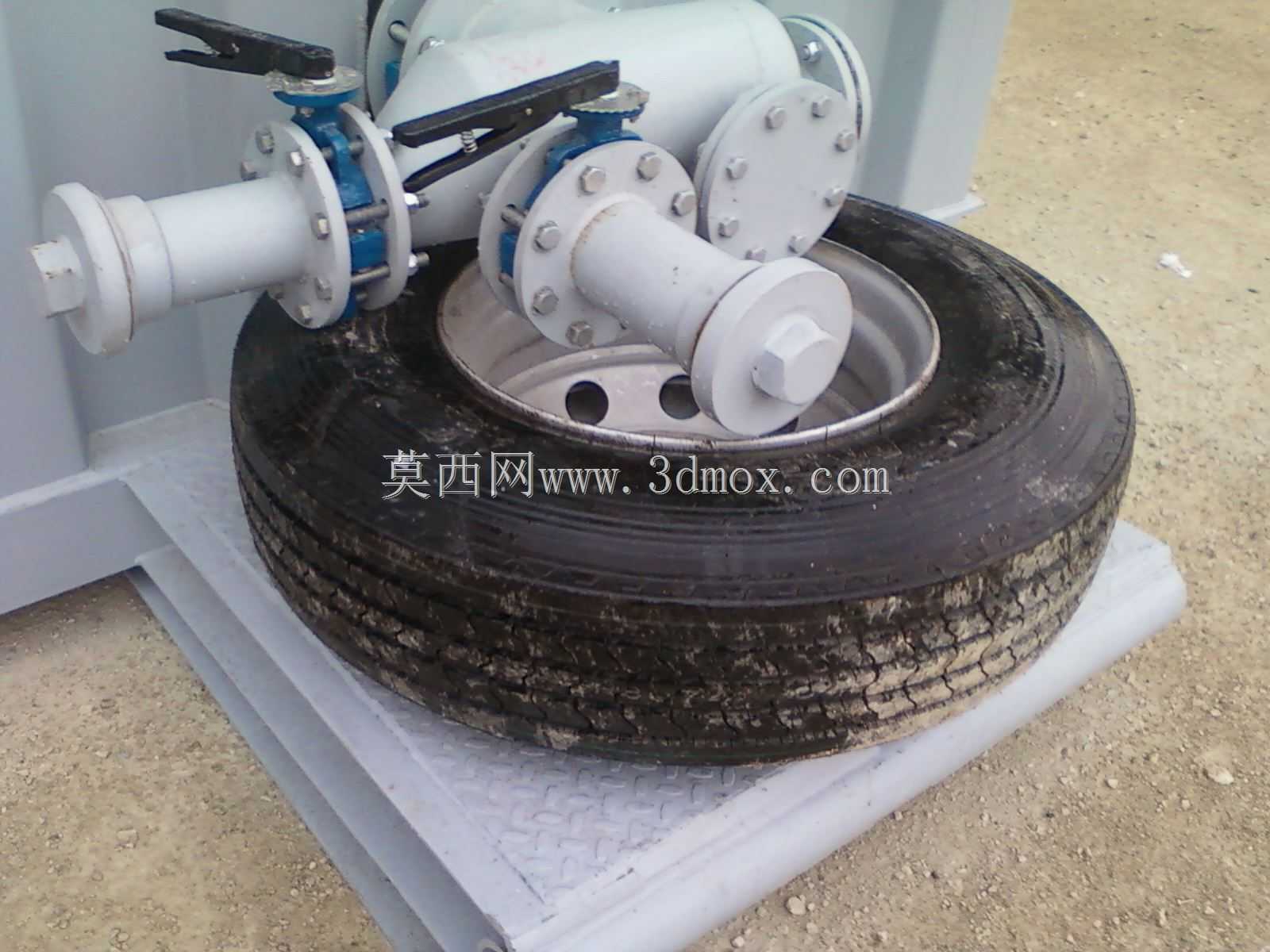

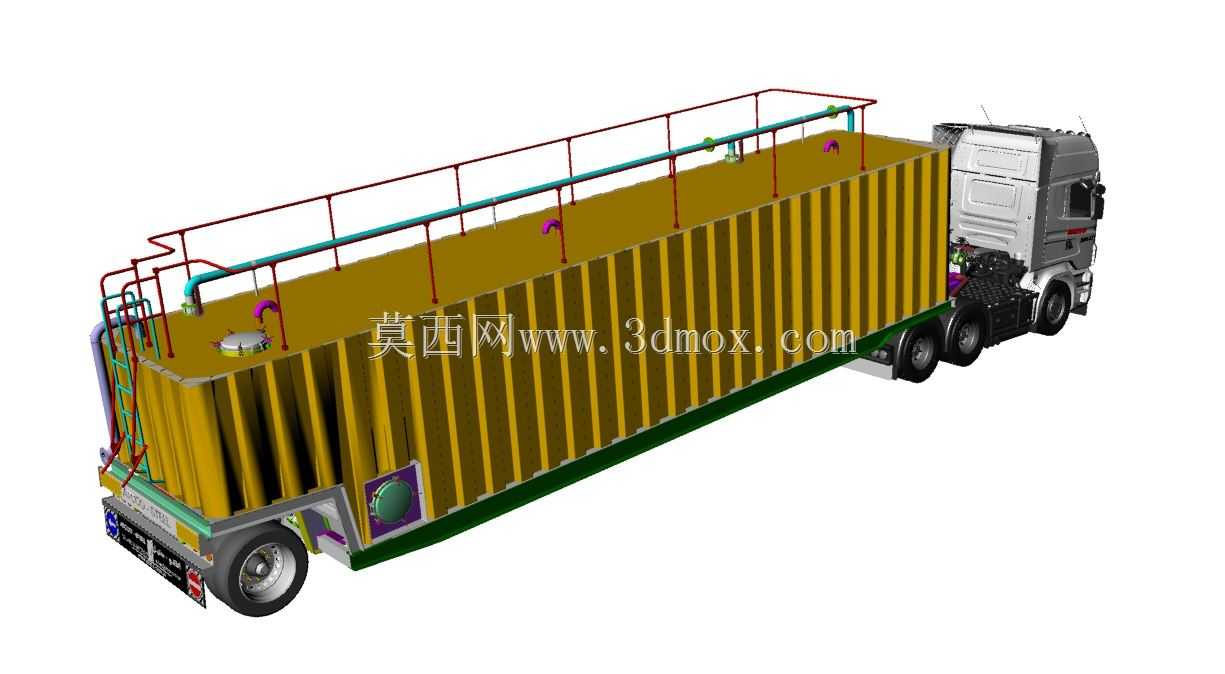

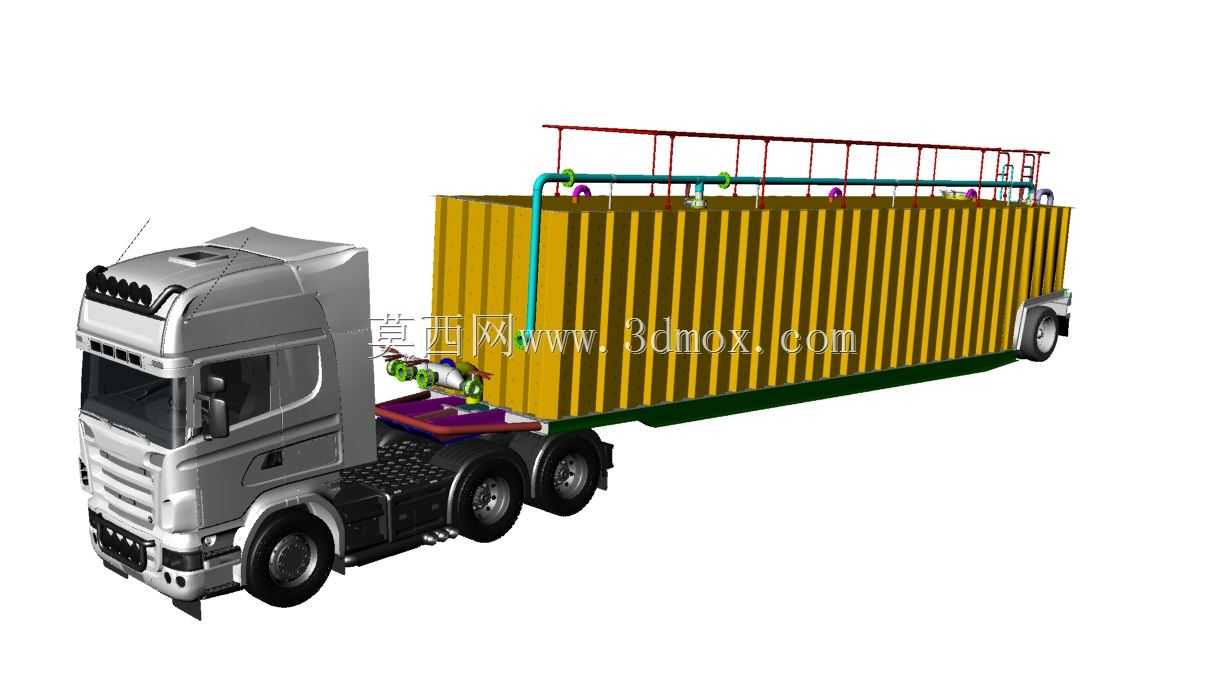

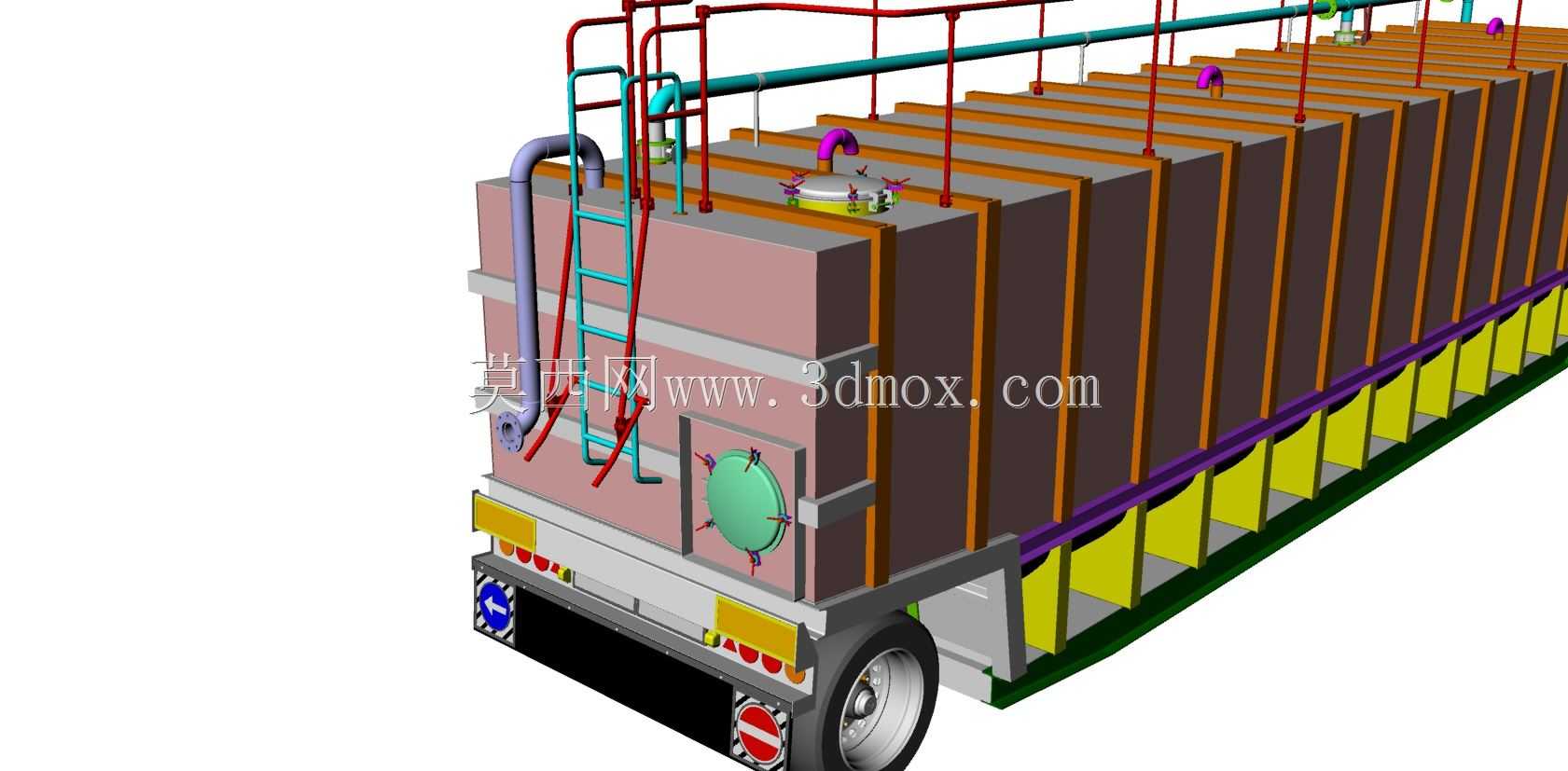

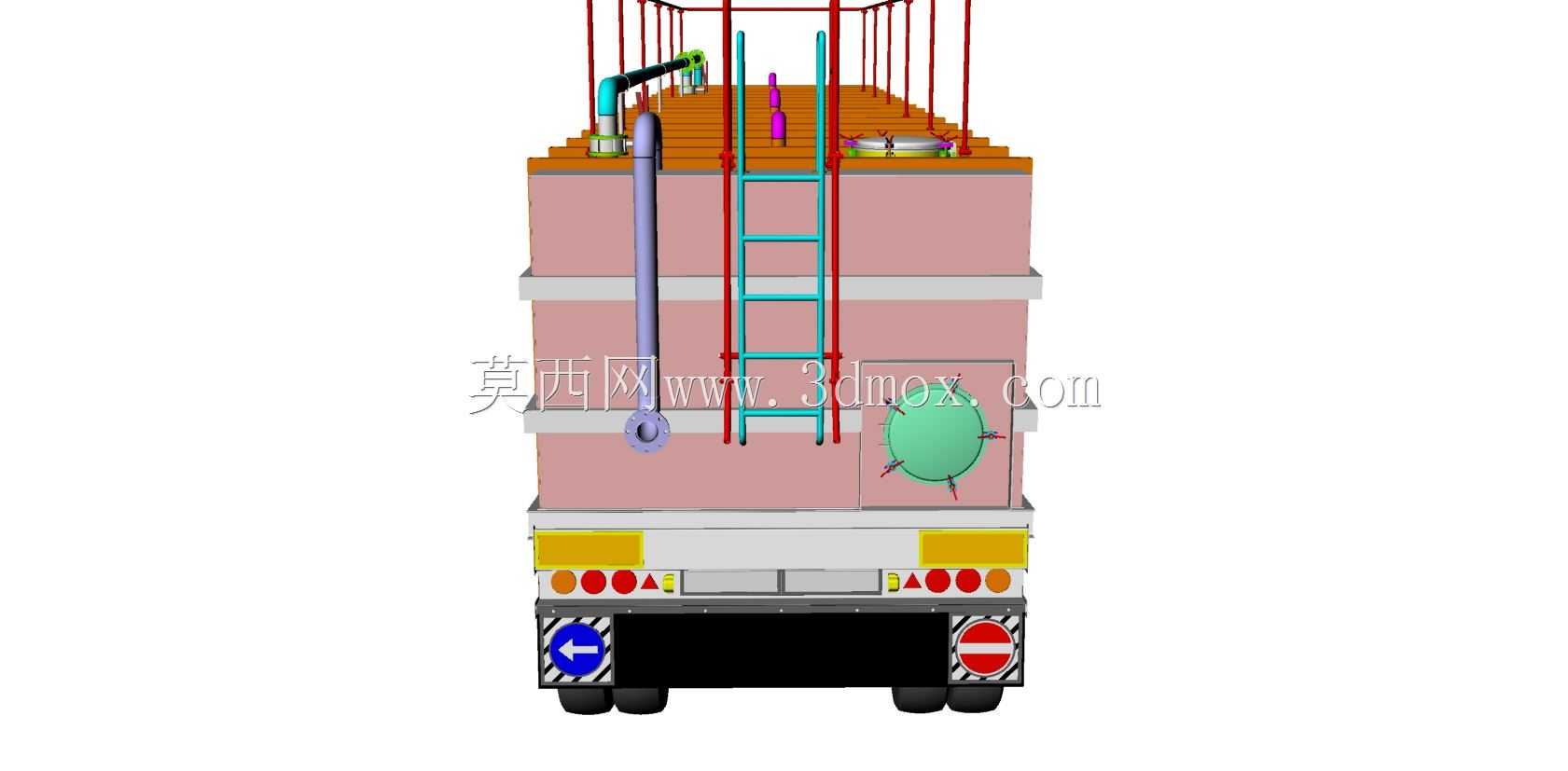

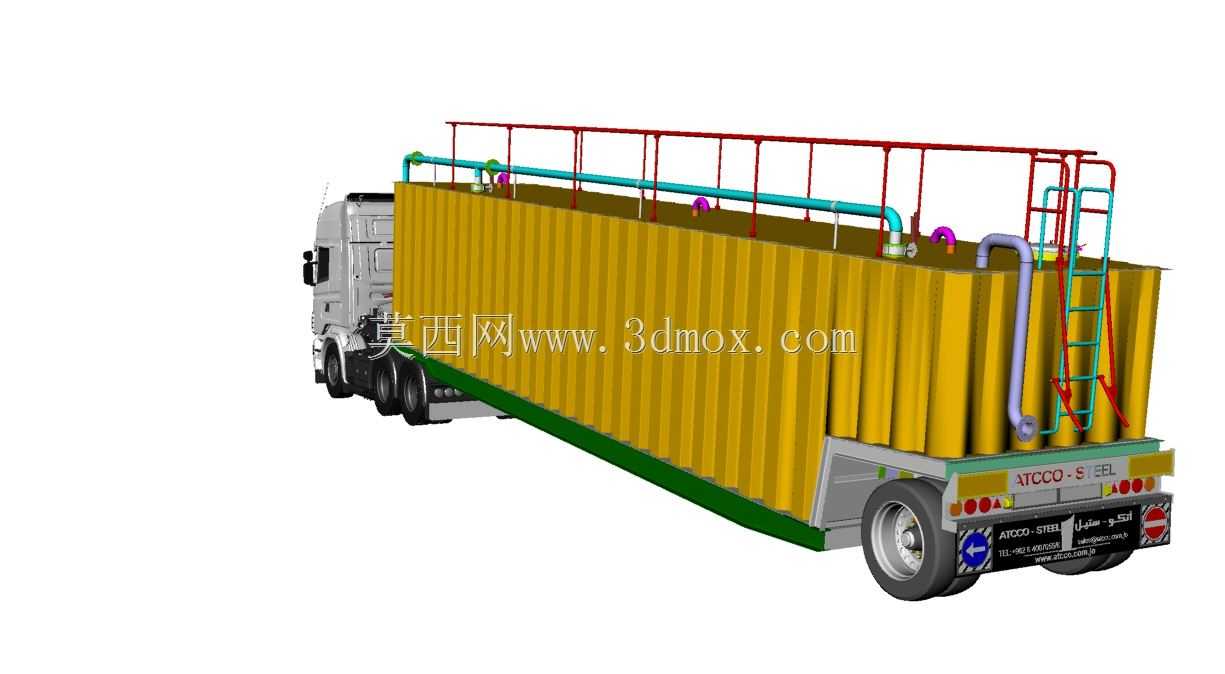

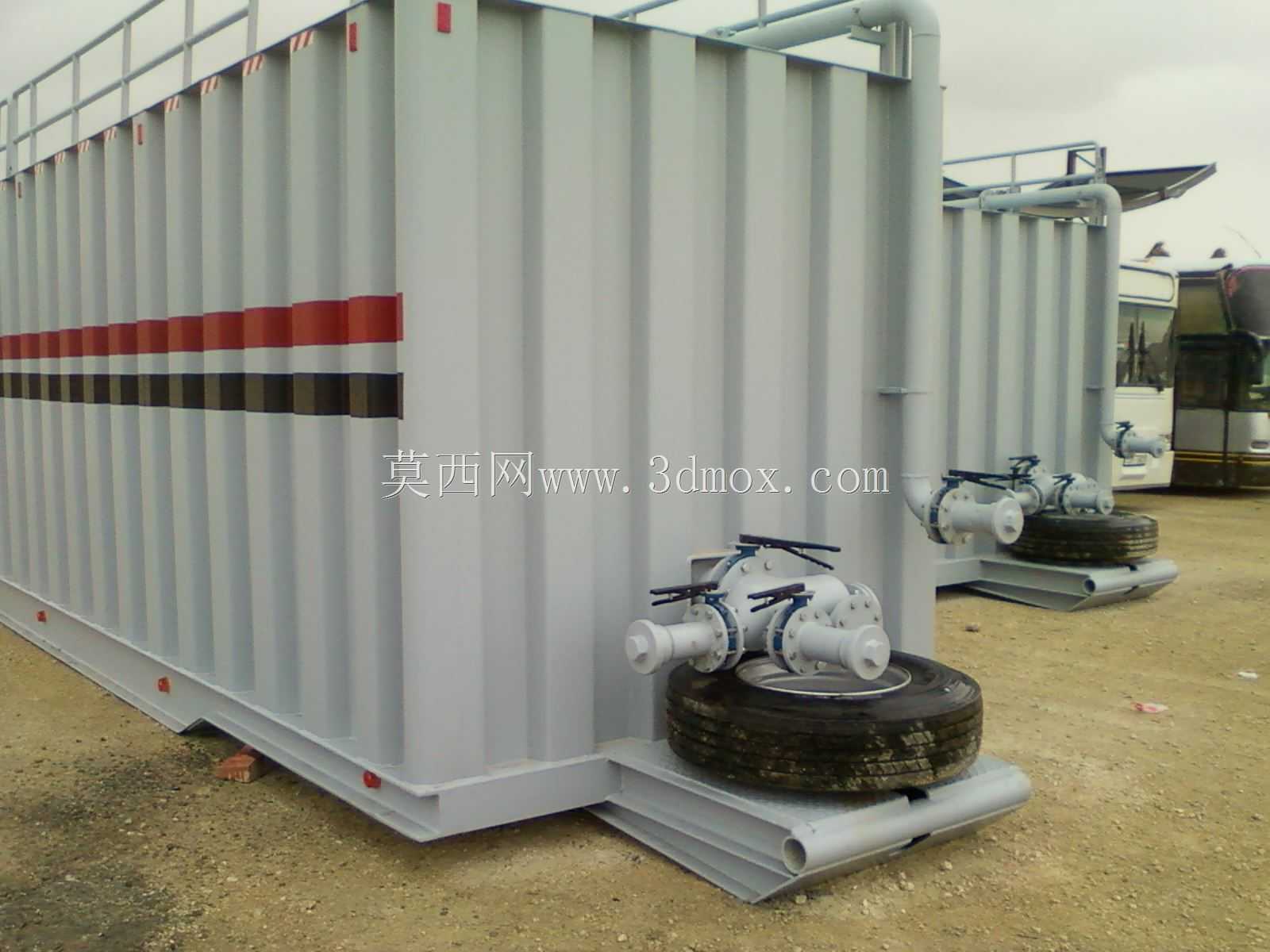

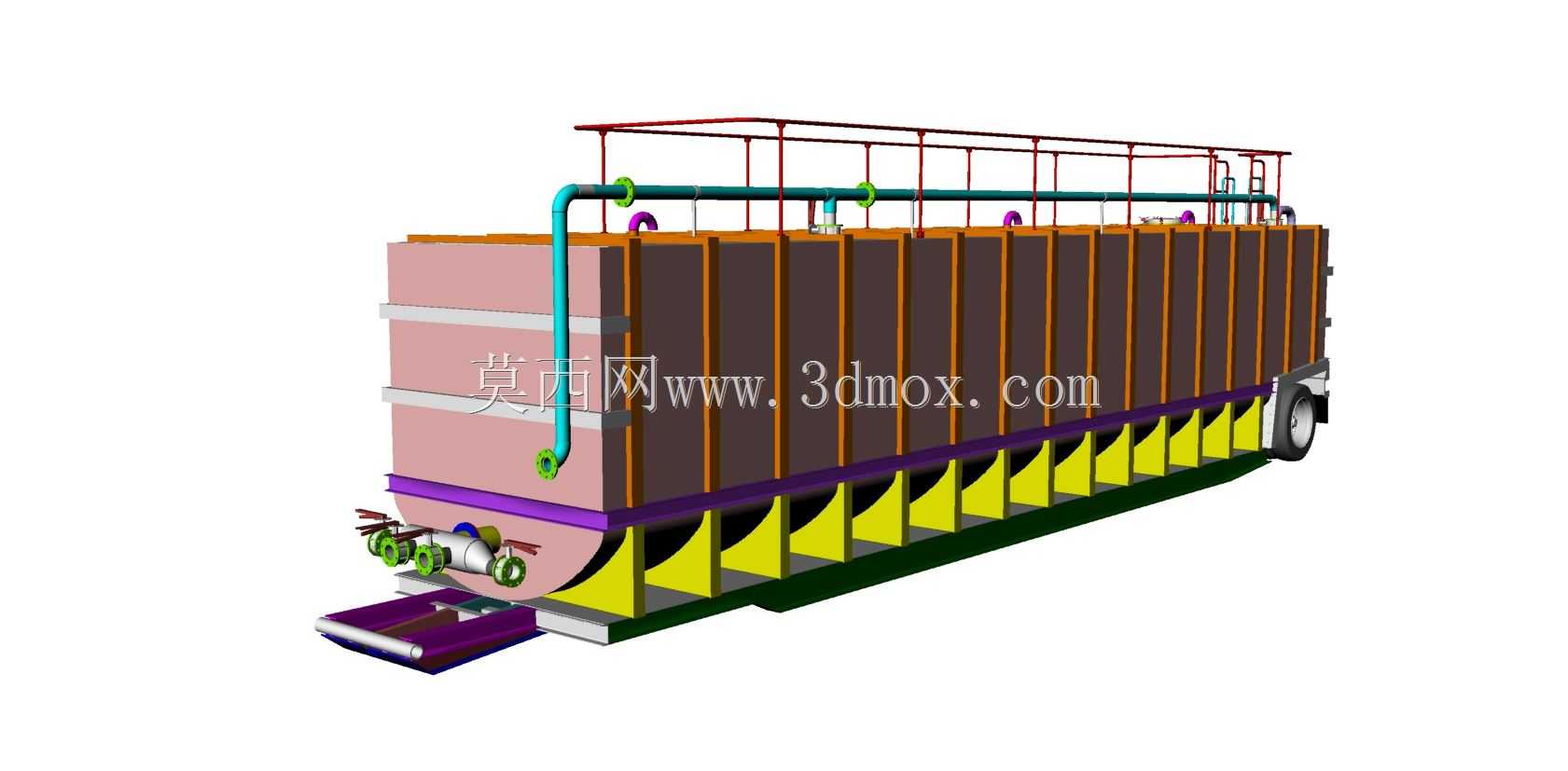

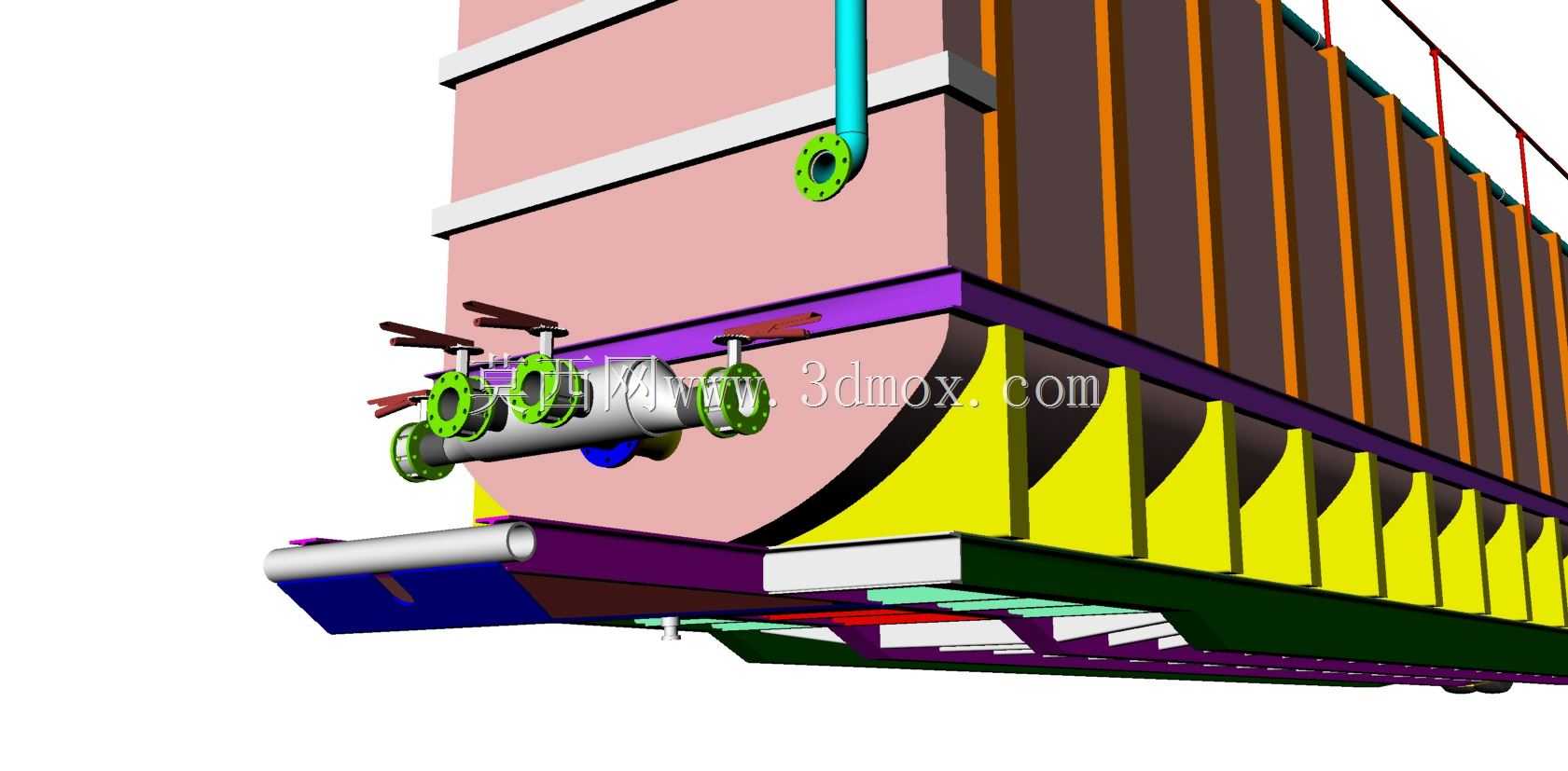

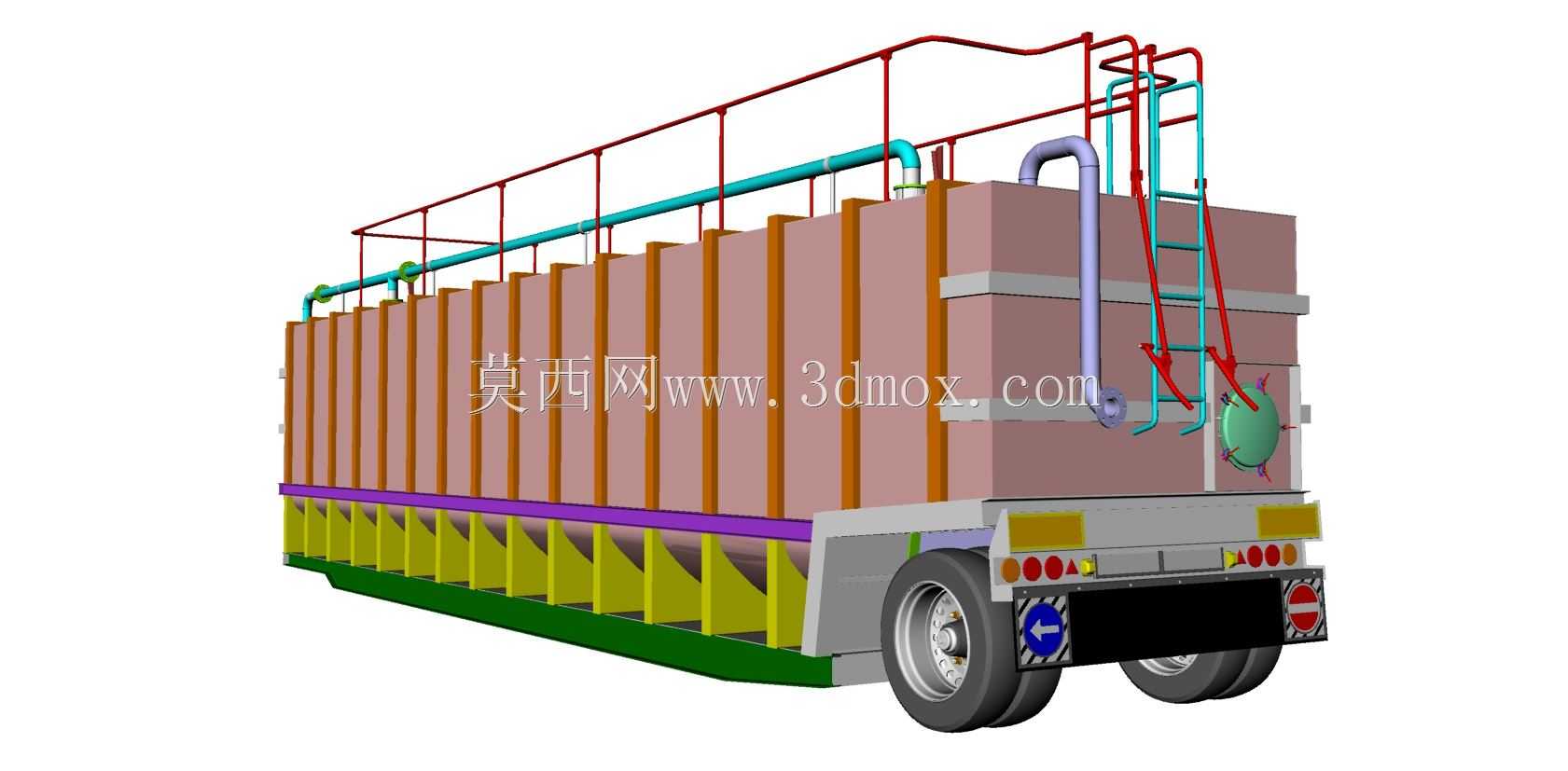

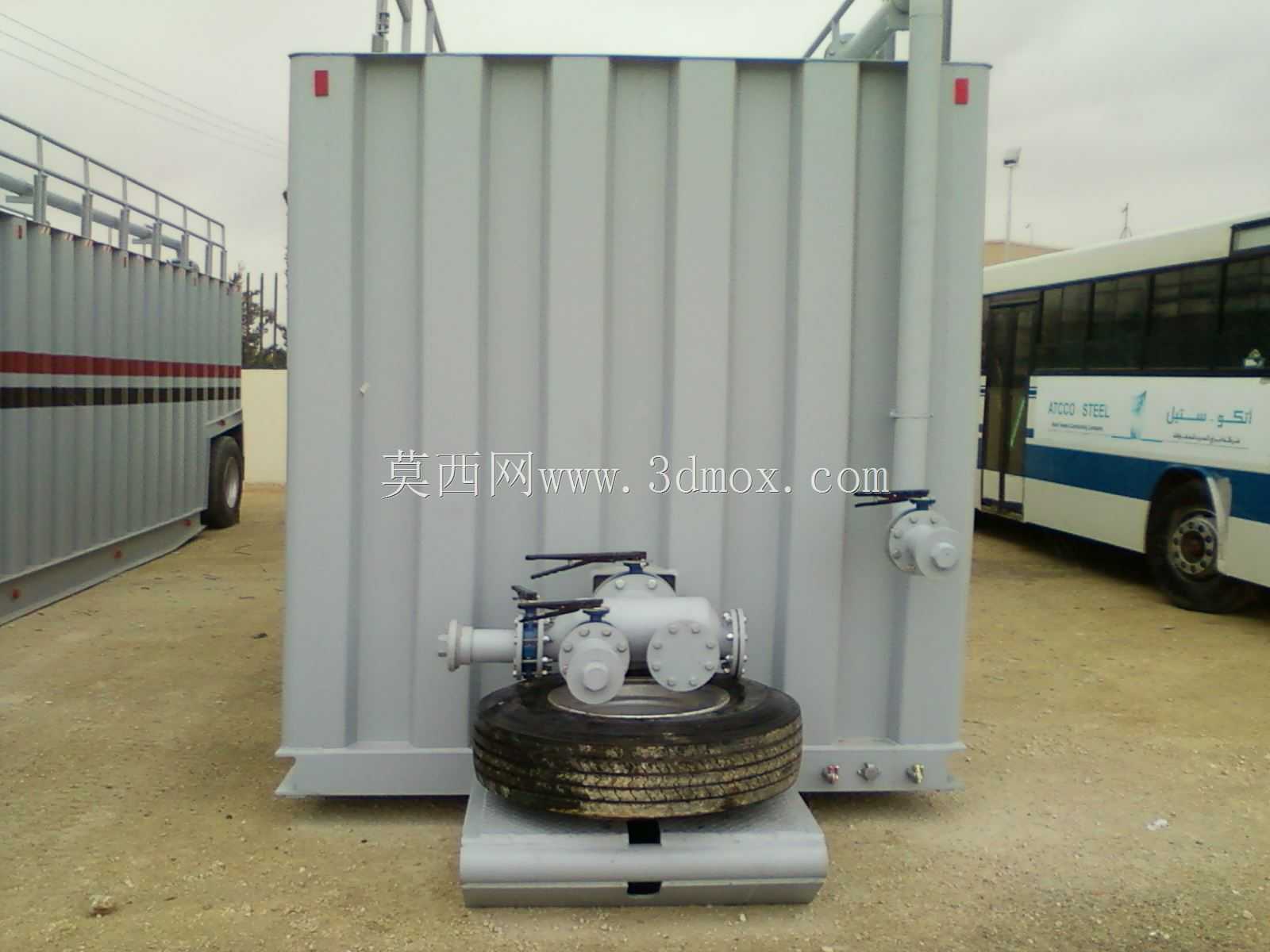

在油气田压裂作业现场，酸性工作液的临时存储一直是现场配套的核心环节，这类半管式结构的压裂罐，正是针对野外作业的转运、堆存、快速接驳需求设计的专用储运设备。不同于普通常压储液罐，该设备需要适配压裂作业中高腐蚀性酸性介质的短期存储，因此在结构设计上做了多维度的工程适配。从整体布局来看，罐体采用卧式长箱型结构，底部设置多组三角支撑筋板，将罐体载荷均匀传递到底部撬装底座上，底座预留了叉车作业槽与吊装点位，既可以通过平板车完成跨井场转运，也能在作业点快速就位，不需要额外浇筑混凝土基础，适配野外作业无固定基建的场景。罐体侧面的半管结构并非装饰性设计，而是作为伴热或保温介质的流道，在低温井场作业时，可以通过半管内循环的热媒维持罐内酸性介质的温度，避免介质结晶、粘度上升影响后续压裂泵的吸入效率，半管沿罐体长度方向等距排布，与罐壁采用满焊连接，焊接位置做了圆弧过渡处理，减少应力集中点，适配频繁转运带来的结构振动载荷。罐体顶部设置了带护栏的操作巡检通道，通道沿罐体全长布置，预留了人孔、加注口、排气口的安装位置，巡检人员可以在顶部完成液位核查、介质加注、排气操作，护栏高度符合野外作业的安全防护要求，踏板采用防滑格栅结构，避免雨天、沾附介质后滑倒风险。罐体端部设置了多组快装接口，分别对应介质输出、排空、液位检测、循环伴热的管路连接，接口位置集中布置在端部操作区，减少现场管路排布的长度，也方便作业人员快速完成管线接驳与拆卸。在设计过程中，需要重点考量罐体的防腐性能与结构刚度，罐体内壁需要做耐酸衬层处理，外部半管与罐体的连接焊缝需要做探伤检测，避免长期带压循环出现渗漏；同时罐体的长宽尺寸需要适配公路运输的限界要求，整体宽度不超过道路运输的超宽阈值，高度满足常规桥洞的通行要求，不需要额外办理超限运输审批就能完成跨区域转场。底部的撬装底座不仅承担静态储液的载荷，还要考虑运输过程中的冲击载荷，因此支撑筋板采用变截面设计，在靠近罐体接口、载荷集中的位置适当加厚筋板厚度，避免长期使用出现结构变形。罐体外置的管路采用不同颜色做功能区分，蓝色管路对应伴热介质循环，紫色管路对应排空管路，现场作业人员可以通过颜色快速识别管路功能，降低接错管线的操作风险。
