单缸振荡式微型蒸汽引擎结构设计

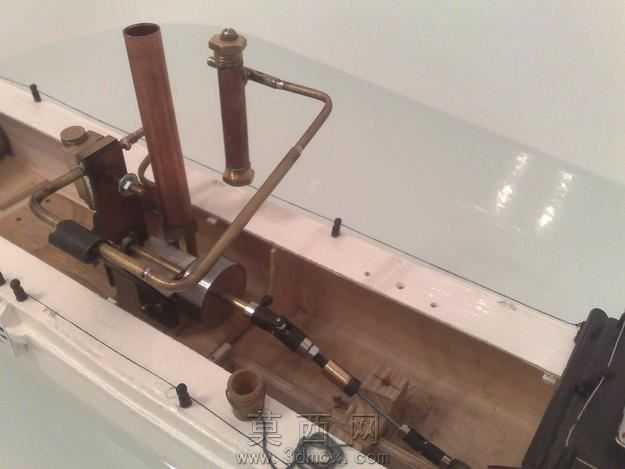

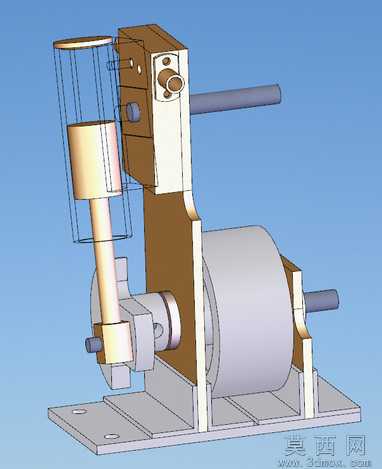

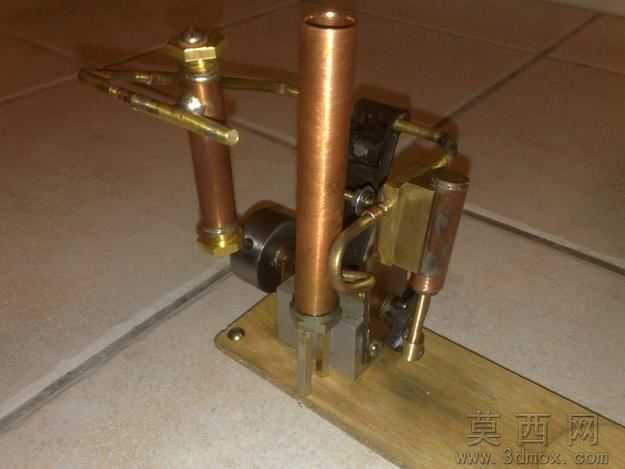

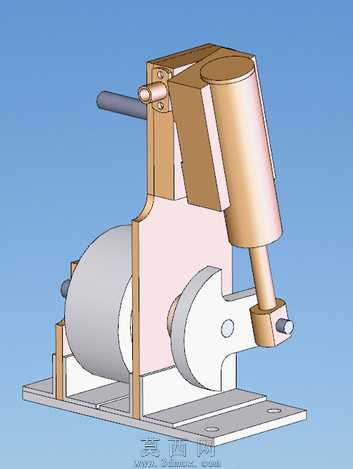

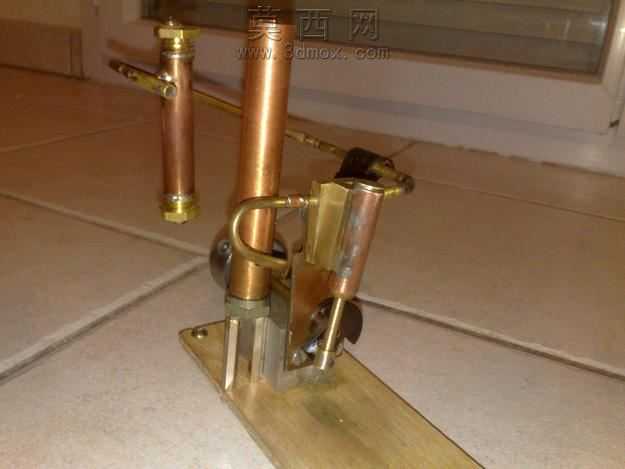

本作品为单缸振荡式微型蒸汽引擎的三维设计成果，建模阶段依托三维参数化设计软件完成全零件的精准绘制，首先针对底座、立式铜质气缸、活塞连杆组件、配气摆臂、传动曲柄、紧固连接件等所有独立零件进行单独建模，严格遵循实物的尺寸比例与装配逻辑，对每个零件的特征进行精细化还原：底座采用带安装孔的平板式结构，建模时通过拉伸、切除特征完成安装定位孔、零件装配槽的绘制，还原金属底座的平整质感与安装基准属性；立式气缸采用薄壁铜质圆筒结构，建模时准确还原气缸的内径、壁厚、端部连接螺纹特征，保证气缸与活塞组件的配合间隙符合微型动力装置的设计要求；配气摆臂与振荡联动结构采用多段实体组合建模，还原摆臂的铰接孔、联动拨叉的细节特征，确保配气动作的运动逻辑可通过装配约束实现仿真。材质与渲染阶段，针对不同零件的材质属性分别赋予对应材质参数：铜质气缸、铜质管路赋予黄铜材质，调整金属粗糙度、反射率参数还原紫铜、黄铜件的金属光泽与轻微使用质感；金属底座、钢制紧固件赋予钢材质，调整哑光金属参数还原机加工金属的磨砂质感；密封组件、绝缘部件赋予深色非金属材质，区分不同功能零件的视觉差异。渲染阶段采用柔和的室内漫反射光照，搭配浅灰色地面背景，突出引擎整体的金属质感与结构层次，清晰展现各部件的装配关系与外观特征。结构设计上，该引擎采用单缸振荡式配气结构，摒弃传统固定式气缸的复杂配气阀组，通过气缸自身的小角度摆动完成进排气配气动作，大幅简化微型引擎的结构复杂度，降低微型加工的实现难度；传动部分采用曲柄连杆结构，将活塞的直线往复运动转化为曲柄的旋转运动，摆臂联动结构同步随曲柄转动完成气缸的配气摆动，形成完整的动力循环回路，设计排量为0.8cc，属于微型迷你动力装置，设计目标转速可达8000rpm，适配8bar压缩空气或低压蒸汽作为动力介质。设计思路围绕微型动力装置的易加工性、运行稳定性展开，在保证动力循环逻辑完整的前提下尽可能减少零件数量，所有连接部位采用标准螺丝紧固与焊接结合的装配方式，既方便爱好者手工制作组装，也能保证装置运行时的结构强度，避免高速运转下的部件松动问题；建模过程中同步完成了装配干涉检查，对铰接部位的配合间隙、运动部件的活动行程进行参数校核，确保所有运动部件在运转过程中无卡滞、无干涉，可顺畅完成连续的动力输出动作，完整还原了微型振荡蒸汽引擎的工作原理与结构细节。
