双缸5cc二循环蒸汽发动机结构设计

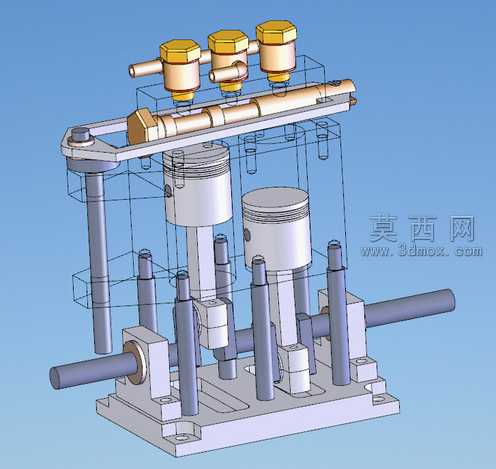

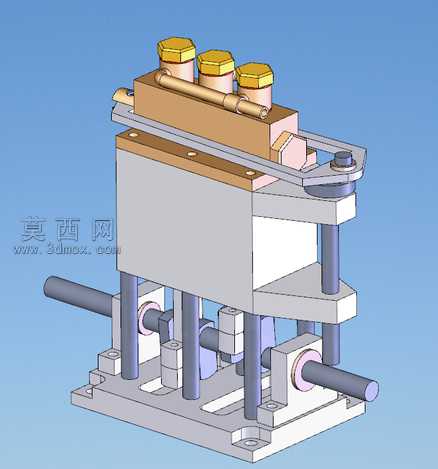

本作品为双缸5cc排量二循环蒸汽发动机的三维建模设计，整体建模过程严格遵循机械设计规范，先从核心动力腔体的尺寸基准入手，逐层搭建各功能模块的装配关系。建模阶段优先完成缸体、活塞、传动轴等核心运动部件的参数化绘制，确保各部件的配合公差符合小型动力装置的装配要求，缸体上部的三个密封端盖采用六角造型设计，既满足密封结构的装拆需求，也还原了小型蒸汽发动机的经典外观特征。渲染环节针对不同部件赋予差异化材质：缸体主体采用哑光银灰色金属材质模拟铸铁缸体的厚重质感，上部的阀组模块采用暖棕色调的铜质材质，还原蒸汽动力装置常用的铜制管路构件特征，传动杆件、支撑立柱采用亮面金属材质区分不同功能的金属构件，底座部分做了细微的磨砂质感处理，区分固定基座与运动部件的视觉差异。结构设计上采用双层支撑板布局，下层基座预留了安装固定孔位，中层支撑板用于支撑缸体与传动组件，横向贯穿的传动轴通过轴套与支撑板配合，将活塞的往复运动转换为旋转动力输出，整体结构未采用90度齿轮与螺丝构件，依靠构件间的精密配合实现装配，大幅简化了小型蒸汽发动机的结构复杂度。设计思路围绕小型化蒸汽动力装置的轻量化需求展开，在保证二循环蒸汽工作逻辑完整的前提下，压缩整体结构尺寸，将排量控制在5cc级别，既保留了蒸汽发动机的经典工作原理，也通过结构优化降低了模型的装配难度，所有管路接口、密封面的位置都经过反复校准，确保蒸汽通路的布局合理，不存在结构干涉问题，完整还原了该类小型蒸汽动力装置的机械美感与功能逻辑。
