迷你蒸汽机车头结构设计三维作品

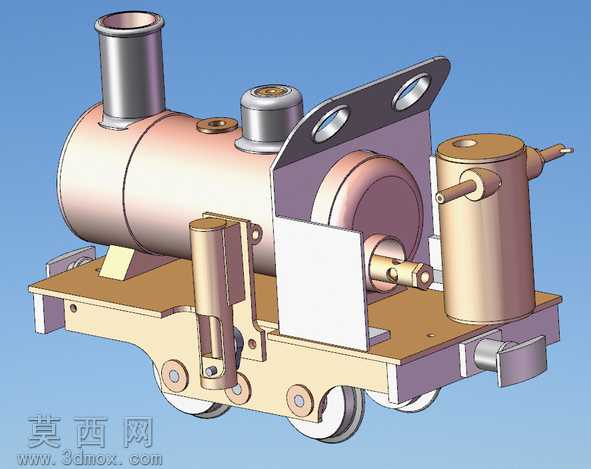

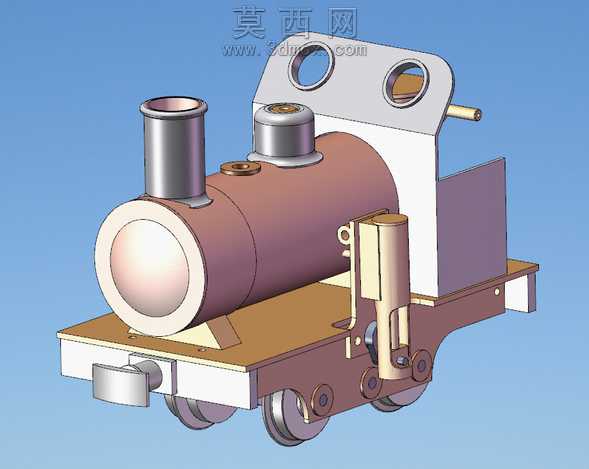

本作品为迷你蒸汽机车头的三维结构设计，建模过程中严格遵循机械装配逻辑，对机车的各个功能部件进行了精细化还原。首先从核心的锅炉筒体开始建模，采用旋转凸台特征生成圆柱形锅炉主体，对锅炉前端的圆形端盖做了圆角过渡处理，还原真实机车锅炉的圆润轮廓，锅炉顶部的烟囱采用薄壁拉伸特征制作，区分出烟囱顶部的加厚金属边缘与筒身的壁厚差异，顶部的汽包部件则通过旋转加倒角操作，还原出汽包顶部的阀盖结构与侧面的观察孔细节。车架部分采用钣金特征搭建，模拟真实机车的金属承托底板，底板边缘做了折边处理提升结构强度，车架下方的走行部对轮对结构进行了细致还原，每个车轮都区分出轮缘、轮辐与轴孔结构，轮轴与车架之间的轴承座位置做了精准的配合约束，保证轮组可以顺畅转动。侧面的阀动部件采用拉伸与切除组合操作，还原出蒸汽管路的走向与阀门的安装位置，所有管路接口都做了凸台处理，模拟真实管道的法兰连接结构，锅炉后方的支撑板采用带孔拉伸设计，两个圆形吊装孔的位置与尺寸严格参照迷你机车的比例设定，前端的排障器与车钩结构也做了简化但符合功能逻辑的还原。材质渲染阶段，锅炉主体采用做旧紫铜材质，调整金属粗糙度参数模拟长期使用的氧化质感，烟囱与汽包采用抛光不锈钢材质，提升金属部件的反光对比，车架底板采用哑光黄铜材质，走行轮组采用深棕色铸铁材质搭配亮银色金属轮缘，侧面的阀门与管路采用黄铜与不锈钢材质搭配，背景采用淡蓝色渐变突出模型主体，渲染时开启环境遮蔽效果，强化部件之间的结构层次。设计思路上以可实现的迷你静态摆件为目标，没有添加冗余的装饰部件，所有可见结构都对应真实蒸汽机车的功能部件，在保证外观还原度的同时简化了内部复杂的蒸汽通路结构，既保留了蒸汽机车的经典辨识度，又降低了模型的复杂度，适合作为机械爱好者的参考设计与桌面摆件制作参考，整体装配约束完全符合机械设计规范，各个部件之间不存在干涉问题，可直接导出用于3D打印制作实体模型。
